吊绳计算书范例

附录5计算说明书一、受力分析及绳扣选择设备主吊简图如下：图1 图2图1是塔器下端各分段主吊简图，图2是塔器上段主吊简图。

件1为管式吊耳，件2和件4为吊装绳扣，件3为平衡梁，件5为板式吊耳，件6为吊装绳扣。

图1所示模型以苯塔Ⅰ段为例进行校核，图2所示模型以白土塔为例进行校核，件3平衡梁单独进行校核，其它各段不逐一校核。

1．苯塔Ⅰ段校核（直立状态受力最大）设备重量G=57.5吨，件1选用φ273×10无缝钢管（20#），长度为L=200mm=20cm（见下图），件2选用φ39mm×18m钢丝绳扣，件4选用φ39mm×20m钢丝绳扣，α为吊装绳扣与水平方向夹角。

1）主吊耳强度校核Gj=K*G=1.1×56=63.3t，K=1.1为动载系数；Q=1/2 Gj=1/2×63.3=31.7t=31700Kg；弯矩为M=Q*L/2=31700*20/2=3.17×105kg.cmφ273×10无缝钢管的抗弯模量为：W=πD3［1-（d/D）4］/32=3.14×27.33［1-（25.3/27.3）4］/32=523.84cm3 弯曲应力σ=M/W=3.17×105/523.84=605.2 kg/ cm2＜[σ]=1700 Kg/cm2；其中，[σ]=1700 Kg/cm2为20#无缝钢管许用弯曲应力。

剪应力τ＝Pcosα/A（此处α＝0）＝31700/82.6=384 Kg/cm2＜[τ]=1000 Kg/cm2组合应力[τ2＋(σM 2+σN2)]1/2＝[3842＋605.22)]1/2＝716Kg/cm2＜[σ]=1000 Kg/cm2；故件1强度满足要求。

2）吊装绳扣强度校核2.1件2选用钢丝绳扣φ39mm×18m一对，每根四股使用（每根工作绳数按3根绳计算）。

每根绳扣受力为：P1=Q=1/2Gj=1/2×63.3=31.7t=31700Kg；单根φ39mm钢丝绳破断拉力为S=52d2=52×392=79092 Kg钢丝绳扣使用安全系数为：n=3S/P=3×79092/31700=7.48≥[n]=6[n]=6为吊装钢丝绳扣许用安全系数。

吊绳计算书依据《建筑施工计算手册》（13.1.1吊绳计算)。

1、白棕绳(麻绳)容许拉力计算:白棕绳的容许应力，可按下式计算:其中:[Fz]──白棕绳(麻绳，下同)的容许拉力(kN)；Fz──白棕绳的破断拉力(kN),取Fz=16.00(kN)； K──白棕绳的安全系数,取K=8.00。

经计算得[Fz]=16.00/8.00=2kN。

2、钢丝绳容许拉力计算:钢丝绳容许拉力可按下式计算:其中:[Fg]──钢丝绳的容许拉力(kN)；Fg──钢丝绳的钢丝破断拉力总和(kN),取Fg=151.50(kN)；──考虑钢丝绳之间荷载不均匀系数，=0.85； K──钢丝绳使用安全系数，取K=5.50；经计算得[Fg]=0.85×151.50/5.50=23.41(kN)。

3、钢丝绳的复合应力计算:钢丝绳在承受拉伸和弯曲时的复合应力按下式计算:其中:──钢丝绳承受拉伸和弯曲的复合应力(N/mm2)；F──钢丝绳承受的综合计算荷载,取F=151.50(kN)； A──钢丝绳钢丝截面面积总和,取A=111.53(mm2)； d0──单根钢丝的直径(mm)，取d0=2(mm)；D──滑轮或卷筒槽底的直径,取D=50(mm)；E0──钢丝绳的弹性模量，取E0=78400.00(N/mm2)。

经计算得=151.50/111.53+2×78400.00/50=3137.36(N/mm2)。

4、钢丝绳的冲击荷载计算:钢丝绳的冲击荷载可按下式计算:其中:Fs──冲击荷载(N)Q──静荷载(N)，取Q=20500.00(N)；E──钢丝绳的弹性模量，取E=78400.00(N/mm2)； A──钢丝绳截面面积，取A=111.53(mm2)；h──落下高度,取h=250(mm)；L──钢丝绳的悬挂长度，取L=5000(mm)。

经计算得=20500×(1+(1+2×78400×111.53×250/20500.00/5000)0.5)=155945.01(N)。

附件1：预制构件安装吊装体系验算书一、两个吊点吊装梁及吊绳计算书此装配式预制构件吊装梁限载8吨，其稳定性验算主要包括主梁、钢丝绳、吊具。

计算中采用的设计值为恒载标准值的1.2倍与活载标准值的1.4倍。

有关计算参数：预制构件自重密度为25kN/m3，吊装梁的材质为Q235钢，f=215Mpa，截面型式采用一对20工字钢，截面面积为2*2880=5760mm2，回转半径i=78.6mm。

表1 吊装所用钢丝绳的主要技术数据1.主梁稳定性验算预制构件的自重为80 kN，其自重设计值为G=80*1.2=96 kN。

吊装梁受力示意如图1所示。

图1 吊装梁受力示意图则钢丝绳对吊装梁的拉力T=Ty/sin60o=0.5G/ sin60o=48/ sin60o=55.425KN水平分力Tx=Ty/tan60o=0.5G/ tan60o=48/ tan60o=27.715kN，即吊装梁轴心受压，压力大小为Tx，需对其做稳定性验算。

根据国家标准《冷弯薄壁型钢结构技术规范》，可按轴心受压稳定性要求确定吊装梁的允许承载力。

吊装梁的长细比：26.506.7839501=⨯==ilμλ由计算的26.50=λ查轴心受压构件的稳定系数表得856.0=φ吊装梁的容许承载力为：f A N 2φ==0.856×5760×215=1060kN>27.715kN=Tx 。

那么吊装梁满足设计要求，其承载力足够。

2.焊缝强度验算按吊装梁最大内力值27.715kN 计算，焊脚尺寸h f 为9mm ，故焊缝有效厚度h c =0.7h f =6.3mm ，焊缝长度应为L w =N/(h c*f f w )=27715/(6.3×160)=27.5mm 。

实际焊缝长度大于100 mm ，满足要求。

3.钢丝绳抗拉强度验算图1 双吊点预制墙板吊装示意图如图1所示，自上而下对钢丝绳进行编号，钢丝绳1的直径为26 mm ，共计2根，位于吊装梁上方；钢丝绳2的直径为18.5 mm ，共计2根，位于吊装梁下方。

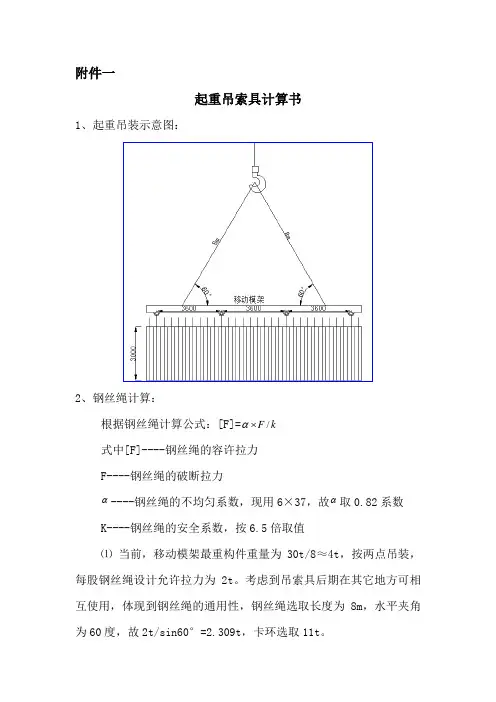

附件一起重吊索具计算书1、起重吊装示意图：2、钢丝绳计算：根据钢丝绳计算公式：[F]=kα⨯F/式中[F]----钢丝绳的容许拉力F----钢丝绳的破断拉力α----钢丝绳的不均匀系数，现用6×37，故α取0.82系数K----钢丝绳的安全系数，按6.5倍取值⑴当前，移动模架最重构件重量为30t/8≈4t，按两点吊装，每股钢丝绳设计允许拉力为2t。

考虑到吊索具后期在其它地方可相互使用，体现到钢丝绳的通用性，钢丝绳选取长度为8m，水平夹角为60度，故2t/sin60°=2.309t，卡环选取11t。

由以上可以得知[F]=2.309t×10=23.09KNF=23.09×6.5/0.82=183.030kN，由此查表强度1550kN/Mp类型钢丝绳直径φ19.5mm。

故起吊24.75t构件选取：φ19.5mm(6×37)，卡环3.3t。

⑵当前，移动模架最重构件重量为30t/8≈4t，按四点吊装，每股钢丝绳设计允许拉力为1.4t（注：四点吊按三点受力计算）。

考虑到吊索具后期在其它地方可相互使用，体现到钢丝绳的通用性，钢丝绳选取长度为10m，水平夹角为90度，故1.4t/sin90°=1.4t.由以上可以得知[F]=1.4t×10=14kNF=14×6.5/0.82=110.976kN，由此查表强度1550kN/Mp类型钢丝绳直径φ19.5mm。

卡环3.3t。

3、起吊梁受力分析为建模方便，模型以2［20槽钢背对焊制而成起吊梁，采用MIDAS 建模进行受力分析，模型如下图：图3.1 起吊梁受力模型起吊梁以2［20槽钢槽口对焊而成，起吊梁上设置两吊点，并作为边界约束，约束条件采用一般简支，荷载采用节点荷载（即集中荷载），荷载值为：P=30t/8/4=0.9375t=9.375KN起吊梁下实际设置4个起吊点，即每个起吊点受力9.375KN。
