土木工程毕业设计(一榀框架计算书范例).

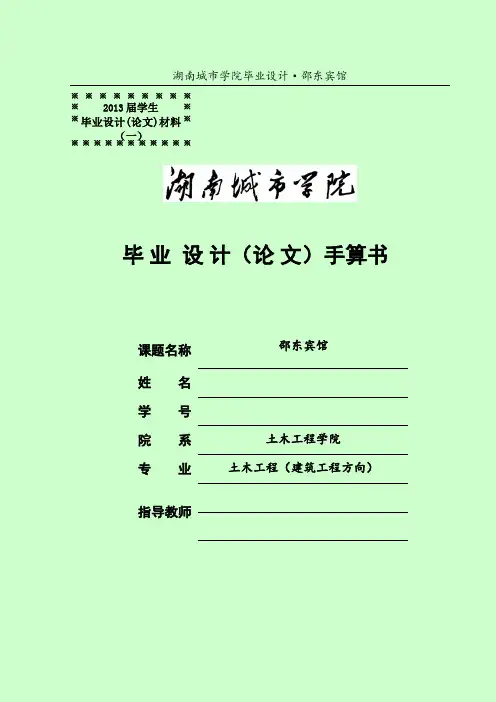

湖南城市学院毕业设计·邵东宾馆毕业 设计（论文）手算书课题名称 邵东宾馆姓 名 学 号院 系 土木工程学院专 业 土木工程（建筑工程方向） 指导教师※※※※※※※※※ ※※ ※※※※※※※※※※※※※2013届学生 毕业设计(论文)材料（一）湖南城市学院毕业设计·邵东宾馆摘要邵东宾馆位于邵东县，总共5层。

建筑总高为19.2m，共5层。

其中底层及二层层高为4.2m，其余各层层高为3.6m。

局部突出屋面的塔楼为楼梯间，高2.7m。

建筑部分：根据建筑的地理位置，所有的功能分区等设计依据进行平面布置、立面、剖面等方面的建筑设计，力求建筑物的实用、经济、美观。

结构部分：结构形式为框架结构，所有的梁、柱及板均采用现浇，基础采用柱下独立基础，绘出结构施工图。

关键词：框架结构现浇第1章结构设计1．1 设计资料工程名称：邵东县邵东宾馆建设地点：湖南省邵东县工程概况：建筑总高为21.9m，共5层。

其中底层及二层层高为4.2m，其余各层层高为3.6m。

局部突出屋面的塔楼为楼梯间，高2.7m。

总建筑面积：4900.07㎡建筑基底面积：1018.03㎡基本风压：0.3kN/m2基本雪压：0.3kN/m2抗震设防烈度：6度，不考虑抗震设防计算。

1．2 结构设计的一般原则1．2．1 结构设计目的工程设计是工程建设的首要环节，是整个工程的灵魂。

先进合理的设计对于改建、扩建、新建项目缩短工期、节约投资、提高经济效益起着关键作用，使项目达到安全、适用、经济、美观的要求。

因而建筑结构设计的基本目的就是要在一定经济条件下赋予结构以适当的可靠度，使结构在预定的基准期内能满足设计所预期的各种功能要求。

湖南城市学院毕业设计·邵东宾馆1．2．2 结构设计的一般原则为了达到建筑设计的基本目的，结构设计中应符合以下一般原则：符合设计规范；选择合理的结构设计方案；减轻结构自重；采用先进技术。

1．3 结构选型1．3．1 结构体系选型对于一般多层民用建筑，根据使用和工艺要求、材料供应情况和施工技术条件，常选用的结构形式有混合结构、钢筋混凝土框架结构和框架剪力墙结构等结构体系。

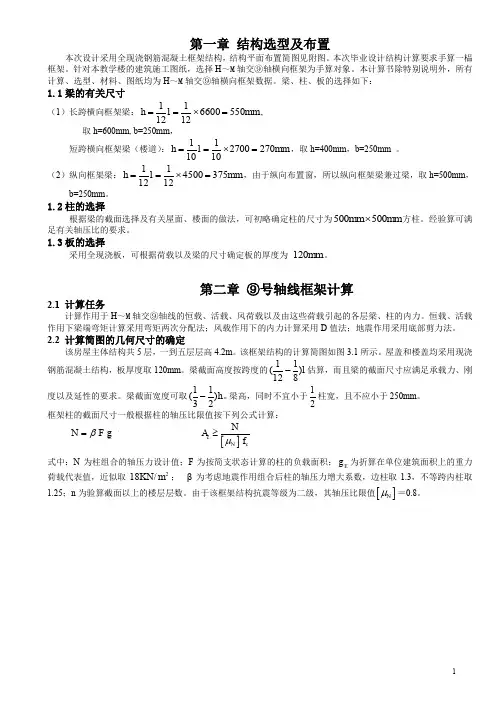

第一章 结构选型及布置本次设计采用全现浇钢筋混凝土框架结构，结构平面布置简图见附图。

本次毕业设计结构计算要求手算一榀框架。

针对本教学楼的建筑施工图纸，选择H ～M 轴交⑨轴横向框架为手算对象。

本计算书除特别说明外，所有计算、选型、材料、图纸均为H ～M 轴交⑨轴横向框架数据。

梁、柱、板的选择如下： 1.1梁的有关尺寸 （1）长跨横向框架梁：mm l h 5506600121121=⨯==, 取h=600mm, b=250mm ，短跨横向框架梁（楼道）：1127002701010h l mm ==⨯=，取h=400mm ，b=250mm 。

（2）纵向框架梁：mm l h 3754500121121=⨯==，由于纵向布置窗，所以纵向框架梁兼过梁，取h=500mm ，b=250mm 。

1.2柱的选择根据梁的截面选择及有关屋面、楼面的做法，可初略确定柱的尺寸为mm mm 500500⨯方柱。

经验算可满足有关轴压比的要求。

1.3板的选择采用全现浇板，可根据荷载以及梁的尺寸确定板的厚度为 mm 120。

第二章 ⑨号轴线框架计算2.1 计算任务计算作用于H ～M 轴交⑨轴线的恒载、活载、风荷载以及由这些荷载引起的各层梁、柱的内力。

恒载、活载作用下梁端弯矩计算采用弯矩两次分配法；风载作用下的内力计算采用D 值法；地震作用采用底部剪力法。

2.2 计算简图的几何尺寸的确定该房屋主体结构共5层，一到五层层高4.2m 。

该框架结构的计算简图如图3.1所示。

屋盖和楼盖均采用现浇钢筋混凝土结构，板厚度取120mm 。

梁截面高度按跨度的l )81121(-估算，而且梁的截面尺寸应满足承载力、刚度以及延性的要求。

梁截面宽度可取。

h )2131(-梁高，同时不宜小于21柱宽，且不应小于250mm 。

框架柱的截面尺寸一般根据柱的轴压比限值按下列公式计算： E N F g nβ= []c N cNA f μ≥式中：N 为柱组合的轴压力设计值；F 为按简支状态计算的柱的负载面积；E g 为折算在单位建筑面积上的重力荷载代表值，近似取18KN/2m ；β为考虑地震作用组合后柱的轴压力增大系数，边柱取1.3，不等跨内柱取1.25；n 为验算截面以上的楼层层数。

、摘要本工程为某综合楼，主体六层，钢筋混凝土框架结构，局部七层。

梁板柱均为现浇，建筑面积约为6500m2，宽18.84米，长为62.22米，建筑方案确定，房间开间4.0米，进深6.3米，底层层高5.0米，其它层高3.6米，室内外高差为0.6米。

建筑分类为乙类公共类建筑，二类场地，抗震等级三级。

关键词：钢筋混凝土框架结构设计内力计算目录第一章框架结构设计任务书 (1)1.1工程概况 (1)1.2设计资料 (2)1.3设计内容 (2)第二章框架结构布置及结构计算图确定 (2)2.1梁柱界面确定 (2)2.2结构计算简图 (2)第三章荷载计算 (5)3.1恒荷载计算： (5)3.1.1屋面框架梁线荷载标准值 (5)3.1.2楼面框架梁线荷载标准值 (5)3.1.3屋面框架节点集中荷载标准值 (6)3.1.4楼面框架节点集中荷载标准值 (7)3.1.5恒荷载作用下结构计算简图 (8)3.2活荷载标准值计算 (9)3.2.1屋面框架梁线荷载标准值 (9)3.2.2楼面框架梁线荷载标准值 (9)3.2.3屋面框架节点集中荷载标准值 (9)3.2.4楼面框架节点集中荷载标准值 (10)3.2.5活荷载作用下的结构计算简图 (10)3.3风荷载计算 (11)第四章结构内力计算 (15)4.1恒荷载作用下的内力计算 (15)4.2活荷载作用下的内力计算 (25)4.3风荷载作用下内力计算 (33)第五章内力组合 (34)5.1框架横梁内力组合 (38)5.2柱内力组合 (46)第六章配筋计算 (60)6.1梁配筋计算 (60)6.2 柱配筋计算 (75)6.3楼梯配筋计算 (80)6.4基础配筋计算 (84)第七章电算结果 (80)7.1结构电算步骤 (86)7.2结构电算结果 (87)参考文献 (112)一框架结构设计任务书1.1 工程概况：某综合楼，主体六层，钢筋混凝土框架结构，局部七层。

梁板柱均为现浇，建筑面积约为6500m2，宽18.84米，长为62.22米，建筑方案确定，房间开间4.0米，进深6.3米，底层层高5.0米，其它层高3.6米，室内外高差为0.6米。

南通大学杏林学院本科毕业论文题瑞地事业发展有限公司综合楼设计目作者：姚梦娴专业：土木工程班级：土木077(杏)指导教师：赵玉新原创性声明本人声明：所呈交的论文是本人在导师指导下进行的研究工作。

除了文中特别加以标注和致谢的地方外，论文中不包含其他人已发表或撰写过的研究成果。

参与同一工作的其他同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

签名：日期：本论文使用授权说明本人完全了解南通大学有关保留、使用学位论文的规定，即：学校有权保留论文及送交论文复印件，允许论文被查阅和借阅；学校可以公布论文的全部或部分内容。

（保密的论文在解密后应遵守此规定）学生签名：指导教师签名：日期：南通大学建筑工程学院2011年06月目录摘要 1 ABSTRACT 21工程设计基本资料及计算参数11.1工程设计资料11.1.1工程概况及地质报告11.1.2构造做法11.2基本(材料)参数取用及设置依据21.3结构平面布置31.3.1框架梁柱截面尺寸确定41.4楼板荷载（参数）71.4.1楼板恒荷载与活荷载计算确定71.5荷载(作用)计算及计算简图91.5.1竖向荷载作用下的计算简图(恒荷载、活荷载、重力代表值)101.5.2水平荷载作用下的计算简图(风荷载、水平地震作用) 501.6横向框架在水平荷载作用下的位移计算 601.6.1横向框架在风荷载作用下的位移计算 601.6.2横向框架在水平地震作用下的位移计算 62 2内力计算与内力组合 642.1横向框架在竖向荷载作用下的内力计算 642.1.1恒荷载内力计算642.1.2活荷载内力计算 762.1.3重力荷载代表值内力计算 872.2横向框架在水平荷载作用下的内力计算 972.2.1风荷载荷载内力计算 972.2.2水平地震作用内力计算 1042.3 ⑨轴横向框架内力组合1102.3.1一般规定 1102.3.2框架梁的内力组合1122.3.3框架柱的内力组合1303结构截面配筋设计 1473.1框架梁截面设计 1473.1.1框架梁非抗震截面设计 1473.1.3框架梁抗震截面设计 1523.2框架柱截面设计 1673.1.1框架柱非抗震截面设计 1673.1.3框架柱抗震截面设计 1673.3楼板配筋计算 1903.2楼梯配筋计算 1973.2桩基配筋计算 199 4手算与PKPM电算结果对比 2054.1恒荷载与恒荷载作用下内力对比 2054.2活荷载与活荷载作用下内力对比 213 5施工方案设计 221参考文献 225致谢 2261.工程设计基本资料及计算参数1.1工程设计资料1.1.1 工程概况扬州市瑞地事业发展有限公司综合楼设计，采用现浇混凝土框架结构，主体结构为六层，1-6层得建筑层高分别为3.9m、3.6m、3.6m、3.6m、3.6m、3.6m。

南通大学杏林学院本科毕业论文题瑞地事业发展有限公司综合楼设计目作者：姚梦娴专业：土木工程班级：土木077(杏)指导教师：赵玉新原创性声明本人声明：所呈交的论文是本人在导师指导下进行的研究工作。

除了文中特别加以标注和致谢的地方外，论文中不包含其他人已发表或撰写过的研究成果。

参与同一工作的其他同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

签名：日期：本论文使用授权说明本人完全了解南通大学有关保留、使用学位论文的规定，即：学校有权保留论文及送交论文复印件，允许论文被查阅和借阅；学校可以公布论文的全部或部分内容。

（保密的论文在解密后应遵守此规定）学生签名：指导教师签名：日期：南通大学建筑工程学院2011年06月目录摘要 1 ABSTRACT 21工程设计基本资料及计算参数11.1工程设计资料11.1.1工程概况及地质报告11.1.2构造做法11.2基本(材料)参数取用及设置依据21.3结构平面布置31.3.1框架梁柱截面尺寸确定41.4楼板荷载（参数）71.4.1楼板恒荷载与活荷载计算确定71.5荷载(作用)计算及计算简图91.5.1竖向荷载作用下的计算简图(恒荷载、活荷载、重力代表值)101.5.2水平荷载作用下的计算简图(风荷载、水平地震作用) 501.6横向框架在水平荷载作用下的位移计算 601.6.1横向框架在风荷载作用下的位移计算 601.6.2横向框架在水平地震作用下的位移计算 62 2内力计算与内力组合 642.1横向框架在竖向荷载作用下的内力计算 642.1.1恒荷载内力计算642.1.2活荷载内力计算 762.1.3重力荷载代表值内力计算 872.2横向框架在水平荷载作用下的内力计算 972.2.1风荷载荷载内力计算 972.2.2水平地震作用内力计算 1042.3 ⑨轴横向框架内力组合1102.3.1一般规定 1102.3.2框架梁的内力组合1122.3.3框架柱的内力组合1303结构截面配筋设计 1473.1框架梁截面设计 1473.1.1框架梁非抗震截面设计 1473.1.3框架梁抗震截面设计 1523.2框架柱截面设计 1673.1.1框架柱非抗震截面设计 1673.1.3框架柱抗震截面设计 1673.3楼板配筋计算 1903.2楼梯配筋计算 1973.2桩基配筋计算 199 4手算与PKPM电算结果对比 2054.1恒荷载与恒荷载作用下内力对比 2054.2活荷载与活荷载作用下内力对比 213 5施工方案设计 221参考文献 225致谢 2261.工程设计基本资料及计算参数1.1工程设计资料1.1.1 工程概况扬州市瑞地事业发展有限公司综合楼设计，采用现浇混凝土框架结构，主体结构为六层，1-6层得建筑层高分别为3.9m、3.6m、3.6m、3.6m、3.6m、3.6m。

第一章设计依据------------------------------------------------21.1 工程名称----------------------------------------------2 1.2 工程概况----------------------------------------------2 1.3 工程地质情况------------------------------------------2 1.4 荷载及抗震设防要求------------------------------------2 1.5 材料强度等级------------------------------------------3 1.6 屋面、楼地面做法参见建筑施工图------------------------3 1.7 参考图集及规范----------------------------------------3 第二章结构布置及梁柱线刚度------------------------------------42.1 结构布置----------------------------------------------4 2.2 梁柱线刚度计算及框架计算简图确定----------------------4 第三章竖向荷载计算--------------------------------------------63.1 恒荷载标准值计算--------------------------------------6 3.2 活荷载标准值计算--------------------------------------8 3.3 竖向荷载下框架受荷总图--------------------------------8 第四章风荷载计算---------------------------------------------114.1 集中风荷载标准值--------------------------------------11 4.2 风荷载标准值作用下的内力计算-------------------------11 第五章竖向荷载作用下的内力计算和内力组合---------------------175.1 分层法原理--------------------------------------------17 5.2 分层法计算框架内力计算图示---------------------------18 5.3 计算框架各杆件内力（弯矩、剪力、轴力）---------------26 5.4 框架内力组合-----------------------------------------27 第六章框架梁柱截面设计---------------------------------------496.1 框架柱截面设计---------------------------------------50 6.2 框架梁截面设计---------------------------------------52 第七章基础计算-----------------------------------------------547.1 确定桩的规格------------------------------------------54第八章板的设计-----------------------------------------------588.1 荷载计算----------------------------------------------58 8.2 按弹性理论计算----------------------------------------58 第九章楼梯设计（T1）------------------------------------------609.1 结构布置与尺寸----------------------------------------60 9.2 楼梯板设计--------------------------------------------60 9.3 平台板设计--------------------------------------------61 9.4 平台梁设计--------------------------------------------62第一章设计依据1.1工程名称万丽小区5号楼1.2 工程概况建筑面积为 947.72m，主体九层，结构形式为钢筋混凝土框架结构，一层层高4.200m,二层层高3.600m，其余层层高3.000。

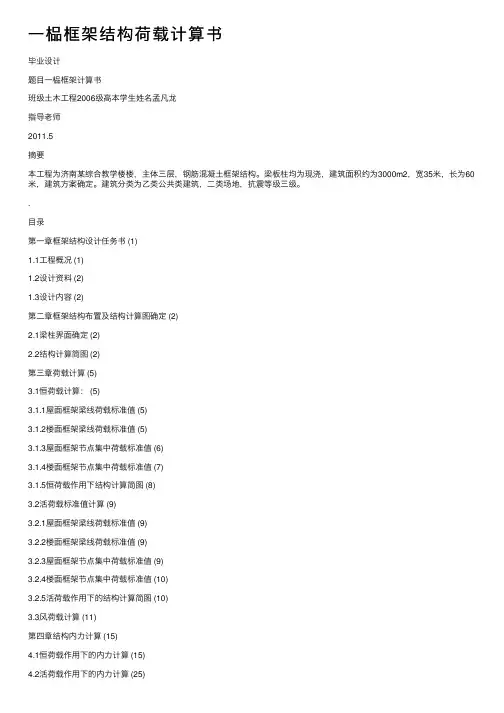

⼀榀框架结构荷载计算书毕业设计题⽬⼀榀框架计算书班级⼟⽊⼯程2006级⾼本学⽣姓名孟凡龙指导⽼师2011.5摘要本⼯程为济南某综合教学楼楼，主体三层，钢筋混凝⼟框架结构。

梁板柱均为现浇，建筑⾯积约为3000m2，宽35⽶，长为60⽶，建筑⽅案确定。

建筑分类为⼄类公共类建筑，⼆类场地，抗震等级三级。

.⽬录第⼀章框架结构设计任务书 (1)1.1⼯程概况 (1)1.2设计资料 (2)1.3设计内容 (2)第⼆章框架结构布置及结构计算图确定 (2)2.1梁柱界⾯确定 (2)2.2结构计算简图 (2)第三章荷载计算 (5)3.1恒荷载计算： (5)3.1.1屋⾯框架梁线荷载标准值 (5)3.1.2楼⾯框架梁线荷载标准值 (5)3.1.3屋⾯框架节点集中荷载标准值 (6)3.1.4楼⾯框架节点集中荷载标准值 (7)3.1.5恒荷载作⽤下结构计算简图 (8)3.2活荷载标准值计算 (9)3.2.1屋⾯框架梁线荷载标准值 (9)3.2.2楼⾯框架梁线荷载标准值 (9)3.2.3屋⾯框架节点集中荷载标准值 (9)3.2.4楼⾯框架节点集中荷载标准值 (10)3.2.5活荷载作⽤下的结构计算简图 (10)3.3风荷载计算 (11)第四章结构内⼒计算 (15)4.1恒荷载作⽤下的内⼒计算 (15)4.2活荷载作⽤下的内⼒计算 (25)4.3风荷载作⽤下内⼒计算 (33)第五章内⼒组合 (34)5.1框架横梁内⼒组合 (38)5.2柱内⼒组合 (46)第六章配筋计算 (60)6.1梁配筋计算 (60)6.2 柱配筋计算 (75)6.3楼梯配筋计算 (80)6.4基础配筋计算 (84)第七章电算结果 (80)7.1结构电算步骤 (86)7.2结构电算结果 (87)参考⽂献 (112)⼀框架结构设计任务书1.1 ⼯程概况：本⼯程为济南某综合教学楼楼，主体三层，钢筋混凝⼟框架结构。

梁板柱均为现浇，建筑⾯积约为3000m2，宽35⽶，长为60⽶，建筑⽅案确定。

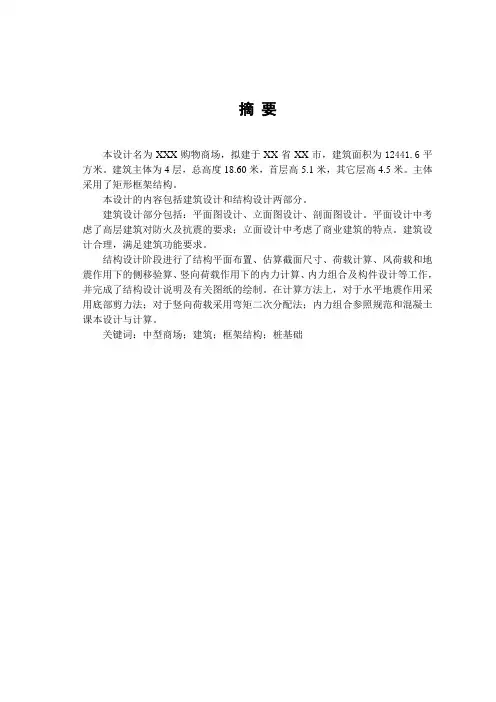

摘要本设计名为XXX购物商场，拟建于XX省XX市，建筑面积为12441.6平方米。
