07水给水厂课程设计任务书

给水工程课程设计—给水处理厂工艺设计姓名：***班级：给排水0903学号：U*********指导老师：***目录一、总论 (2)1-1 设计要求 (2)1-2 基本资料 (2)二、总体设计 (5)2-1 工艺流程的确定 (5)2-2 处理构筑物及设备型式选择： (6)三、混凝、絮凝 (6)3-1 混凝剂投配设备设计 (6)3-2加药间及贮液池 (9)3-3 混合设备的设计 (10)3-4絮凝池设计 (11)四、沉淀池设计 (15)五、滤池设计 (19)5-1正常过滤系统设计 (20)5-2反冲洗系统设计 (26)5-3 反冲洗泵房设计 (28)六清水池设计 (31)七、消毒设计 (33)八、二级泵房布置 (36)九、处理构筑物平面设计 (36)9-1工艺流程布置设计 (36)9-2平面布置设计 (37)9-3水厂管线设计 (38)十、处理构筑物高程设计 (38)10-1水头损失计算 (38)10-2 处理构筑物高程确定 (39)十一、水厂附属建筑物设计 (40)十二、课设心得 (42)十三、参考文献 (43)一、总论1-1 设计要求净水厂课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。

课程设计的内容是根据所给资料，设计一座城市净水厂，要求对主要处理构筑物的工艺尺寸进行计算，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图和某个单项处理构筑物(絮凝沉淀池、澄清池或滤池)的工艺设计图(应达到初步设计的深度)，并简要写出一份设计计算说明书。

1-2 基本资料（1）水厂规模：该水厂总设计规模为9.7万m3/d，分两期建设，近期工程供水能力9.7万m3/d,，远期工程供水能力为19.4万m3/d。

近期工程设计征地时考虑远期工程用地，预留出远期工程用地。

（2）水源为河流地面水，原水水质分析资料如下：表1 原水水质表（3）厂区地形：（比例1:500, 按平坦地形和平整后的设计地面高程26.00m 设计），水源取水口位于水厂东北方向150m，水厂位于城市北面1 km。

给水厂课程设计计算说明书学院：能源与环境学院专业：给水排水工程目录第一章设计任务及要求 (3)1.1 设计任务及工作要求 (3)1.2 设计原始资料 (3)第二章总体设计 (5)2.1 资料分析与整理 (4)2.2 设计原则 (6)2.3厂址选择 (6)2.4 水厂工艺流程选择 (6)2.5 水处理工艺的选择 (7)第三章净水构筑物的计算 (13)3.1 设计水量 (13)3.2 设计配水井 (13)3.3 药剂投配设备设计 (13)3.4混合设施的设计 (14)3.5反应/絮凝设施的设计 (15)3.6平流沉淀池 (26)3.7普快滤池的设计 (27)3.8 清水池的计算 (29)3.9加氯间的设计计算 (32)第四章 .水厂的平面布置 (32)第五章各构筑物的附属装置及其工艺构造 (33)第六章．高程布置 (33)参考文献 (34)第一章设计任务及要求1.1 设计任务及工作要求1.1.1 设计题目城市给水处理厂方案设计1.1.2 本次课程设计（论文）应达到的目的1加深对《水质工程学Ⅰ》课程内容的理解与掌握；2.培养学生综合运用和深化所学理论知识，培养学生的工程观念；提高独立分析问题和解决工程实际问题的能力；3.通过本课程设计使学生初步具有阅读中外文献的能力，技术经济比较和方案分析选择能力，理论分析与设计运算能力；应用计算机的能力和工程制图及编写说明书的能力。

使学生受到专业工程师应具备的基本技能的初步训练，为今后的进一步学习和系统训练打下基础。

1.1.3 设计任务完成给水处理厂方案设计，即在给出设计任务的基础上，完成所给资料的分析、整理，进行水厂选址，工艺流程选择，方案比较，构筑物的选型，水厂的平面和高程布置以及处理构筑物的初步设计等工作。

主要任务：完成城市给水处理厂方案设计。

设计规模为（10+M）×104m3/d（M为学生学号的个位数字）。

原水水质资料、地形地址、气象条件等参数见附《城市给水处理厂课程设计基础资料》设计要求：完成水源水质评价，设计包括工艺确定、主体处理构筑物初步设计计算、厂区平面、系统高程和主要管网布置等。

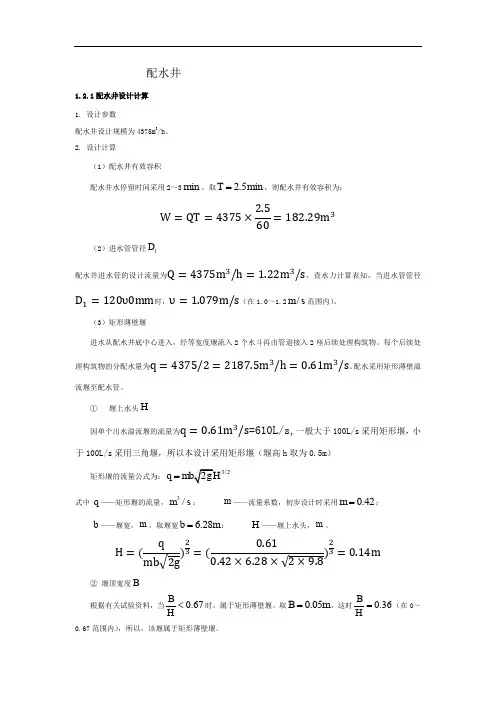

配水井1.2.1配水井设计计算 1. 设计参数配水井设计规模为4375m 3/h 。

2. 设计计算（1）配水井有效容积配水井水停留时间采用2～3min ，取 2.5min T=，则配水井有效容积为：（2）进水管管径1D 配水井进水管的设计流量为，查水力计算表知，当进水管管径时， （在1.0～1.2/m s 范围内）。

（3）矩形薄壁堰进水从配水井底中心进入，经等宽度堰流入2个水斗再由管道接入2座后续处理构筑物。

每个后续处理构筑物的分配水量为 。

配水采用矩形薄壁溢流堰至配水管。

① 堰上水头H因单个出水溢流堰的流量为=610L/s,一般大于100L/s 采用矩形堰，小于100L/s 采用三角堰，所以本设计采用矩形堰（堰高h 取为0.5m ）矩形堰的流量公式为：3/2q =式中 q ——矩形堰的流量，3/ms ； m ——流量系数，初步设计时采用0.42m =；b ——堰宽，m ，取堰宽 6.28b m =； H ——堰上水头，m 。

② 堰顶宽度B 根据有关试验资料，当0.67B H <时，属于矩形薄壁堰。

取0.05B m =，这时0.36BH=（在0～0.67范围内），所以，该堰属于矩形薄壁堰。

D（4）配水管管径2由前面计算可知，每个后续处理构筑物的分配流量为查水力计算表可知，当配水管管径时，（在0.8～1.0/m s范围内）。

（5）配水井设计配水井外径为9m，内径为7m，井内有效水深，考虑堰上水头和一定的保护高度，取配水井总高度为5.1m。

二，混合工艺设絮凝池2座,混合采用管式混合。

设水厂进水管投药口至絮凝池的距离为50米。

进水管采用两条, 设m s计流量为Q=4375/2/3600=0.61 3/进水管采用钢管,直径为DN1000,查设计手册1册，设计流速为0.78m/s，，1000i=0.69m，混合管段的水头损失为h=iL。

小于管式混合水头损失要求为0.3-0.4m。

这说明仅靠进水管内流速不能达到充分混合的要求。

给水厂课程设计开题报告一、教学目标本课程的教学目标是使学生掌握给水厂的基本知识、工作原理和运行管理，培养学生具备一定的实际操作能力和解决问题的能力。

具体分为以下三个部分：1.知识目标：学生能够了解给水厂的发展历程、现状和未来趋势；掌握给水厂的主要设备及其工作原理；了解给水处理的基本方法和技术。

2.技能目标：学生能够分析给水厂的运行数据，进行简单的故障排查和处理；能够运用所学知识对给水厂的运行进行优化和改进。

3.情感态度价值观目标：培养学生对给水厂行业的热爱和敬业精神，提高学生对给水厂安全和环保的认识，培养学生的社会责任感。

二、教学内容根据教学目标，本课程的教学内容主要包括以下几个部分：1.给水厂概述：介绍给水厂的发展历程、现状和未来趋势，以及给水厂的主要任务和职责。

2.给水厂设备及工作原理：介绍给水厂的主要设备，如水源井、水泵、净水设备等，并阐述其工作原理。

3.给水处理技术：介绍给水处理的基本方法，如沉淀、过滤、消毒等，并分析各种处理技术的优缺点。

4.给水厂运行管理：介绍给水厂的运行规律、操作流程和调度管理，以及给水厂的故障处理和运行优化。

5.给水厂安全生产及环保：强调给水厂安全生产的重要性，介绍给水厂安全操作规程，以及给水厂环保要求和措施。
