源型和漏型PLC模块讲解

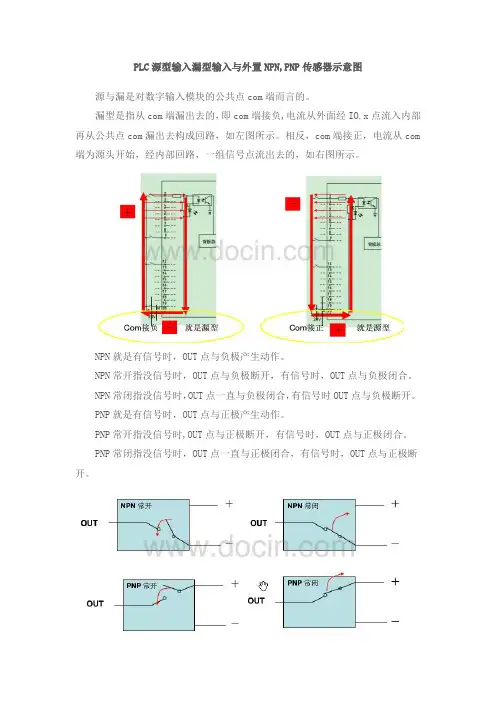

PLC源型输入漏型输入与外置NPN,PNP传感器示意图
源与漏是对数字输入模块的公共点com端而言的。

漏型是指从com端漏出去的，即com端接负,电流从外面经IO.x点流入内部再从公共点com漏出去构成回路，如左图所示。

相反，com端接正，电流从com 端为源头开始，经内部回路，一组信号点流出去的，如右图所示。

NPN就是有信号时，OUT点与负极产生动作。

NPN常开指没信号时，OUT点与负极断开，有信号时，OUT点与负极闭合。

NPN常闭指没信号时，OUT点一直与负极闭合，有信号时OUT点与负极断开。

PNP就是有信号时，OUT点与正极产生动作。

PNP常开指没信号时,OUT点与正极断开，有信号时，OUT点与正极闭合。

PNP常闭指没信号时，OUT点一直与正极闭合，有信号时，OUT点与正极断开。

如果PLC的COM端接负极，那么信号点必定要接正极才能与内部构成回路。

因为PNP的OUT点与正极动作，所以此时必定用PNP型传感器。

如果PLC的COM端接正极，那么信号点必定要接负极才能在内部构成回路。

因为NPN的OUT点与负极动作，所以此时必定用PNP型号传感器。

PLC数字输出模块类型介绍（PLC）输出模块的目的是根据连接到输入模块的现场设备条件和PLC 程序做出的决定来操作或控制物理设备。

一、数字与模拟在进入固态和（继电器）PLC输出之前，先弄清楚数字输出模块或DO与模拟输出模块或AO之间的区别。

数字或离散设备只有两种可能的情况。

例如，这两种可能的条件可以是开或关、开或关、通电或断电。

模拟设备有点复杂，因为它们有无数种可能的条件。

为了说明，我们之前说过，如果风扇可以打开或关闭，它就是一种数字设备。

但是，如果风扇可以调整为从关闭到开启的任何速度呢？在这种情况下，风扇是一个模拟设备，因为它有无数种可能的速度。

二、PLC数字输出模块类型好的，既然我们已经阐明了数字设备和模拟设备之间的区别，让我们更深入地研究PLC数字输出模块。

有2种类型的PLC数字输出模块：1)继电器2)固态1)继电器输出模块首次引入PLC时，唯一的输出是继电器类型，每个输出都有一个单独的继电器。

与任何典型继电器一样，PLC输出模块内部包含物理线圈和继电器（触点）。

通过向继电器线圈施加电压来操作触点。

触点连接到外部（电源）以打开或关闭分立设备。

除了今天的模块具有小型化继电器和触点外，没有太大变化。

2)固态输出模块固态输出模块通常被称为（开关）模块。

通过使用双极结型（晶体管）(BJT)或三端双向（可控硅）开关等固态器件来打开或关闭输出设备。

2-1)（晶体）管输出模块正如我们之前所说，晶体管输出模块是电压相关的，只能操作直流负载，不像继电器输出模块乐于操作交流或直流负载。

重要的是负载电源的极性连接正确，因为模块可以是漏型或源型。

漏极和源极是用于描述相对于输出模块的负载（电流）流动的术语。

2-2)双向可控硅输出模块双向可控硅输出模块能够控制交流负载，而晶体管输出模块只能控制直流负载。

当施加PLC信号时，三端双向可控硅开关将打开并为负载提供交流电流路径。

【NPN与PNP简析】PLC输入端的类型及输出接线前言我们知道PLC数字输入模块为了防止外界线路产生的干扰(如尖峰电压，干扰噪声等)引起PLC的非正常工作甚至是元器件的损坏，一般在PLC的输入侧都采用光耦来切断PLC内部线路和外部线路电气上的联系，保证PLC的正常工作，并且在输入线路中都设有RC滤波电路，以防止由于输入点抖动或外部干扰脉冲引起的错误信号。

PLC的输入电路，按外接电源的类型分，可以分为直流输入电路和交流输入电路；按PLC输入模块公共端(COM端)电流的流向分可分为源输入电路和漏输入电路；按光耦发光二极管公共端的连接方式可分为共阳极和共阴极输入电路。

源型和漏型一般针对的是晶体管电路而言的。

从字面上的意思就可以理解，漏型指的是信号漏掉即信号的流岀，而源型刚好就相反，指的是信号的流入，既然是根据信号的流入或是流出来判断，那么就要有一个参考点，判断电流是从这个参考点流入还是流出的，不同的PLC对于使用的这个参考点。

1、首先PLC输入端的类型按流入公共端电流的流向分类①、源型输入电路源型是电流从公共端流入。

设计线路时，注意源型输入是指公共端采用共正方式②、漏型输入电路漏型是电流从公共端流出, 设计线路时，注意漏型输入是指公共端采用共负方式。

在西门子PLC的接线的过程中，若需要把信号输入端接成源型输入，则需要把公共端M接入到电压的24V端，而这种接法又可以称为共阳极接法。

若需要把信号输入端接成漏型接法，则需要把公共端M 接入到电压0V。

这种接法有可称为共阴极接法。

如下图所示2、NPN与PNP型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

PNP输出是高电平1，NPN输出的是低电平0。

①、PNP是指当有信号触发时，信号输出线OUT和电源线VCC 连接，相当于输出高电平的电源线。

NPN传感器接入PLC（对于西门子PLC来说是源型输入接法）电流走向:24V+----COM端----I0.0(电流从I点流出)- ---传感器out端----传感器0V端----0V。

NPN型输出的是“-”信号，PNP型输出的是“+”信号，具体选用就看你选的PLC输入输出模块是什么型号的关于接近开关，这样说对吗？源型、漏型是指直流输入/输出PLC而言，针对的是输入点/输出点的COM端，当公共点接入负电位时，就是源型接线；接入正电位时，就是漏型接线。

或者换种说法源型是高电平有效，漏型是低电平有效。

源型输入是指输入点接入直流正极有效漏型输入是指输入点接入直流负极有效源型输出是指输出的是直流正极漏型输出是指输出的是直流负极。

有的PLC即可以源型接线，也可以漏型接线，比如S7-200。

就输入而言不管西门子SIEMENS 和三菱MITSUBISHI 好像两种输入方法（源型、漏型）可任意选用，但是晶体管输出就正好相反：西门子负载公共端接电源负极，三菱负载公共端接电源正极。

照此分析西门子晶体管输出是：源型，三菱晶体管输出是：漏型这种说法对吗？一、PLC输入的内部线路PLC输入的内部电路一般采用光电耦合电路，如下图所示（共阴极）。

这样做，是为了把外部电路和PLC内部电路隔离开来，从而避免PLC内部电路受到来自于外部电路的干扰。

此图只示出了PLC的一个输入，其它输入一样，并且所有输入的公共端（COM）可以连接在一起，也可以分为几组连接在一起共用。

值得说明的是，公共端可以是发光二极管的阳极连接一起，也可以是阴极连接一起，根据发光二极管COM端连接的不同，可以分为“共阳极”和“共阴极”。

例如：三菱FX系列PLC 输入电路就采用的是“共阳极”接法，而西门子或台达PLC的COM端是悬空的，可以由用户来根据实际需要或习惯来采用是“共阳极”还是“共阴极”。

从图中可以看出，要想让PLC的某个输入端有输入，光电耦合的发光二极管两端必须形成回路，即：COM端接“＋”时，输入必须引入“－”电平（共阳极）；COM端接“－”时，输入端必须引入“＋”电平（共阴极）。

二、PLC输入外部电路的形式PLC输入外部电路的外部节点形式共分为以下三种：1、无源节点输入，即：开关节点输入。
