第一章绘图基本知识
一、 填空：（每空1分，共27分）
1、图样中，机件的可见轮廓线用 粗实线 画出，不可见轮廓线用 虚线 画出，尺寸线和尺寸界限用 细实线 画出，对称中心线和轴线用 点画线 画出。
2、完整的尺寸标注由 尺寸线 、 尺寸界线 和 尺寸数字 组成。
3、尺寸标注符号R20，Φ40：R表示 半径 ，Φ表示 直径 。
4、工程常用的投影法分为两类 中心投影法 和 平行投影法 ，其中正投影法属于 平行投影法 。
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断 上下 和
左右 关系、水平投影反映 前后 和 左右 关系、侧面投影反映 前后 和 上下
关系。
6、三视图的投影规律为：主视图、俯视图 长对正 ，主视图、左视图 高平齐 ，俯视图、左视图 宽相等 。
7、当平面平行于圆柱轴线截切时，截交线的形状是 矩形 ，当平面垂直于圆柱轴线截切时，截交线的形状是 圆 ，当平面倾斜于圆柱轴线截切时，截交线的形状是 椭圆 。
8、正等轴测图的轴间角为 120° 。
9、按剖切范围分，剖视图可分为 全剖视图 、 半剖视图 和 局部剖视图 三类。
10、外螺纹的规定画法是：大径用 粗实线 线画，小径用 细实线 线画。
一、选择题（1×10=10分）
1、采用放大或缩小比例绘制图样，其尺寸应注 （ B ）
A、图形的尺寸； B、实物的尺寸； C、两者都可
2、直径尺寸最好注在 （ A ）
A、投影为非圆或非圆弧的视图上；
B、投影反映为圆或圆弧的视图上；
C、两者都可 3、角度尺寸数字书写方向应 （ B ）

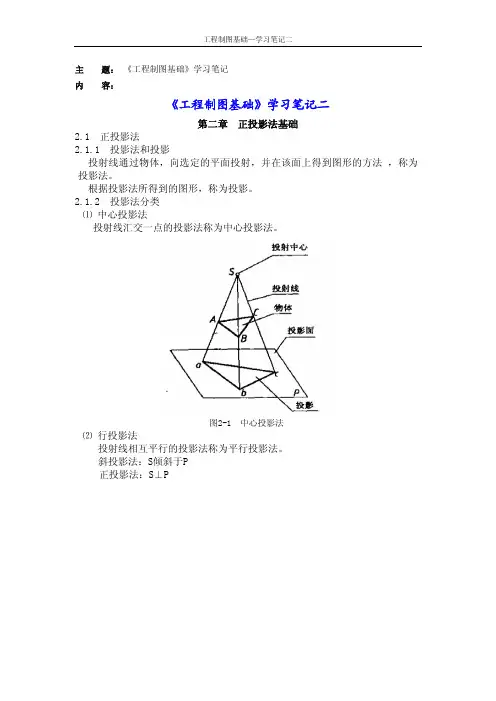

工程制图基础—学习笔记二
主 题： 《工程制图基础》学习笔记
内 容：
《工程制图基础》学习笔记二
第二章 正投影法基础
2.1 正投影法
2.1.1 投影法和投影
投射线通过物体，向选定的平面投射，并在该面上得到图形的方法 ，称为
投影法。
根据投影法所得到的图形，称为投影。
2.1.2 投影法分类
⑴ 中心投影法
投射线汇交一点的投影法称为中心投影法。
图2-1 中心投影法
⑵ 行投影法
投射线相互平行的投影法称为平行投影法。
斜投影法：S倾斜于P
正投影法：S⊥P 工程制图基础—学习笔记二
（a）斜投影法 （b）正投影法
图2-2 平行投影法
2.1.3 正投影法的投影特点
（1）平面图形或线段平行于投影面时，其投影反映实形或实长。如图2-3（a）
所示。
（2）当平面图形或线段垂直于投影面时，其投影为一直线或一点。（积聚性）
如图2-3（b）所示。
（3）平面图形或线段倾斜于投影面时，其投影为类似形。如图2-3（c）所示。
图2-3 正投影法的投影特点
2.1.4 物体的三面投影图
物体的单面投影不能完全表达其形状，工程图样用多面正投影表达物体，最
常见的是三面投影。
（1）三面体系的形成
三个两两互相垂直的投影面组成三面体系
（2）物体在三面体系中的放置
使物体上尽可能多的表面平行或垂直于投影面
（3）体在三面体系中的投影：正面投影、侧面投影、水平投影。如图2-4所
示。 工程制图基础—学习笔记二
图2-4 物体的三面投影
（4）三面体系的展平—三面投影图。如图2-5所示。
（5）三面投影的投影规律。如图2-5所示。
正面投影和水平投影 长对正
正面投影和侧面投影 高平齐
水平投影和侧面投影 宽相等
图2-5 三面投影的形成和投影规律 工程制图基础—学习笔记二
2.2 立体上点的投影
2.2.1 立体上点的三面投影。如图2-6所示。
点的三面投影就是从点分别向三个投影面所作垂线的垂足。
（完整版）工程制图知识点

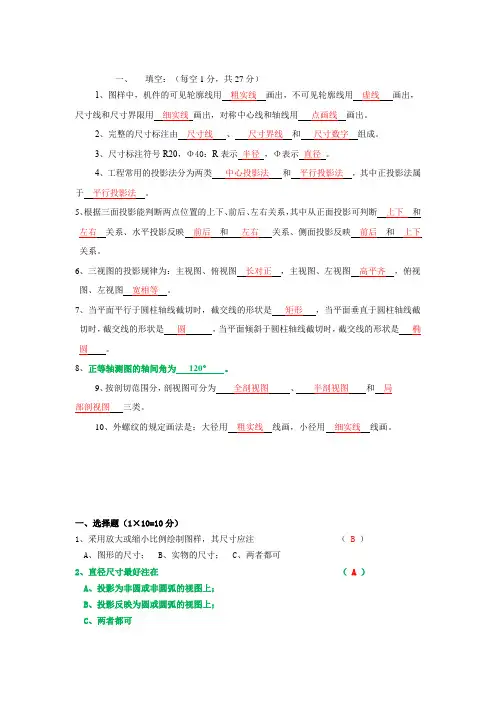

一、填空：（每空1分，共27分）
1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局
部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。
一、选择题（1×10=10分）
1、采用放大或缩小比例绘制图样，其尺寸应注（ B）
A、图形的尺寸；
B、实物的尺寸；
C、两者都可
2、直径尺寸最好注在（A）
A、投影为非圆或非圆弧的视图上； B、投影反映为圆或圆弧的视图上；
C、两者都可
3、角度尺寸数字书写方向应（ B ）
A、垂直于尺寸线且朝向角顶；
B、按正常水平书写；
C、两者均可
4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）
A、投影面垂直面；
B、投影面平行面；
C、一般位置平面
5、立体与立体相交，其交线为（B）
A、截交线（平面与立体表面）；
B、相贯线；
C、过渡线
6、肋、轮辐等结构要素，当横向剖切时，应（B）
A、按不剖处理，即不画剖面线；
B、按受剖处理，即仍画剖面线；
