最新调频广播发射机原理整理

调频广播发射机的数字调制与解调技术调频广播发射机作为广播传输的主要设备之一，起着将音频信号转化为无线电信号并传输到接收端的重要作用。

在调频广播发射机的设计与运行中，数字调制与解调技术发挥着关键的作用。

本文将介绍数字调制与解调技术在调频广播发射机中的应用及其相关原理。

一、数字调制技术在调频广播发射机中的应用数字调制技术通过将模拟信号转化为数字信号，实现信号的高效编码和传输。

在调频广播发射机中，数字调制技术可以较好地抗干扰、提高传输效率和扩大频谱利用率。

以下是一些常见的数字调制技术在调频广播发射机中的应用：1. 正交幅度调制（QAM）：正交幅度调制技术通过将调幅和调相结合，在相同的带宽内传输更多的信息。

调频广播发射机使用QAM技术可以提高数据传输速率和抗干扰能力。

2. 倍频调制（FM）：倍频调制是调频广播发射机中最常见的调制技术之一。

通过改变频率的变化速度，将音频信号转化为无线电信号。

使用数字调制技术，可以实现更精确的频率控制和调制效果。

3. 正交频分复用（OFDM）：正交频分复用技术将高速数据流分为多个较低速率的子流，分别调制到不同的子载波上，然后将它们合并为一个复合信号进行传输。

OFDM技术可在有限的频谱内传输更多的数据，并提高系统的容错能力。

4. 直接数字频率合成（DDS）：DDS技术可用于产生高精度的频率合成信号。

通过数字控制，可以实现频率的实时调整和稳定性的优化，提高调频广播发射机的性能和效率。

二、数字解调技术在调频广播发射机中的应用数字解调技术是将数字信号转化为对应的模拟信号的过程，用于从接收到的信号中还原原始的音频信号。

以下是一些常见的数字解调技术在调频广播发射机中的应用：1. 直接数字解调（DDC）：直接数字解调技术通过将收到的数字信号经过基带处理和滤波，直接还原原始的音频信号。

DDC技术可以提高抗干扰性能和解调精度，并消除传统解调器中的模拟处理环节。

2. 程序控制解调器（DPU）：程序控制解调器是一种通过软件实现的数字信号解调设备。

调幅广播发射机的基本工作原理调幅广播发射机是广播电台中最普遍的发射机之一。

它的基本原理是根据音频信号的音量，来调整载波频率的振幅，并且把这个调制过的信号发射给广播接收器。

在这篇文章中，我们将讨论调幅广播发射机的基本工作原理和一些关键的技术细节，包括电路、模拟和数字信号处理等。

1. 调幅广播发射机的基本组成调幅广播发射机的基本组成部分主要包括音频放大器、调幅电路、发射机天线、电源和保护系统。

其中，音频放大器用于放大声音信号的强度，使其具有足够的能量来调制载波频率。

调幅电路用于调整载波频率的振幅，使它随着音频信号的变化而变化。

发射机天线是把信号发射到空中的媒介，因此必须选择适当的天线类型和天线高度，以确保信号能够有效传播。

电源用于提供发射机所需的电能，为其提供工作所需的稳定电压和电流。

保护系统则需要保护发射机免受过载、短路和闪击等因素的损害。

2. 调幅广播发射机的工作原理调幅广播发射机的工作原理主要基于调幅电路和发射机天线。

调幅电路可以将音频信号的能量转化为载波频率的振幅变化，从而传递到发射机天线。

发射机天线实质上是把它转化为无线电波，并将其发射到空间中。

接收器通过天线接收这些无线电波，并将其转换为有用的声音信号。

这些声音信号可以通过扬声器播放出来，以供人们聆听。

3. 调幅广播发射机的电路调幅广播发射机的电路一般分为三个部分：音频信号处理电路、调制电路和发射电路。

音频信号处理电路用于接收音频信号，并使其适合调制电路的需求。

调制电路用于对载波频率进行调制，把音频信号的信息嵌入到载波振幅中。

发射电路则用于将调制后的信号放大到适当的强度，以便传输到天线并发射出去。

4. 调幅广播发射机的模拟信号处理调幅广播发射机的模拟信号处理是指将音频信号转换为模拟信号的过程，这个过程通常包括调幅、频率调节、滤波、信号放大器和调制电路等。

这些步骤的目的是将声音转换为电信号，并将其嵌入到载波频率中，使其成为广播电台可以发送的信号。

调频广播发射机的结构与组成部件调频广播发射机是广播电台传送音频信号的关键设备，它通过将音频信号转换为调频信号，并经过放大、调制等过程将信号传输到空中，使得人们可以在广大区域内接收到完整的音频内容。

本文将介绍调频广播发射机的结构与组成部件，帮助读者更好地了解和理解这一技术设备。

一、调频广播发射机的结构调频广播发射机的结构通常由以下几个主要部分组成：1. 输入部分：输入部分是调频广播发射机的初始环节，它接收来自音频源的信号，并通过线路或无线方式传递给发射机。

输入部分通常由音频放大器、音频混合器、音频处理器等组成，用于对音频信号进行放大、混合和处理。

2. 调频部分：调频部分是将音频信号转换为调频信号的关键环节，它利用调频技术将音频信号转化为频率可变的信号。

调频部分一般由调频振荡器、频率倍频器、相位调制器等组成，其中振荡器产生基础频率信号，倍频器根据需要将其倍频为所需调频范围内的频率信号，相位调制器将音频信号的相位和调频信号的频率进行关联。

3. 功放部分：功放部分是将调频信号进行放大的环节，它通过放大调频信号的幅度，使信号能够达到适当的发射功率。

功放部分一般由射频功率放大器和射频调制器组成，其中射频功率放大器对调频信号进行放大处理，射频调制器则通过调整放大倍数和输出功率来满足实际需求。

4. 辅助部分：辅助部分包括供电系统、控制系统、保护系统等，它们为调频广播发射机提供必要的支持和保护。

供电系统为发射机提供电能，控制系统用于控制发射机的工作状态和参数设置，保护系统则可以实时监测发射机的工作状态并进行异常判断和保护。

二、调频广播发射机的组成部件调频广播发射机的组成部件包括以下几个主要部分：1. 发射电子管：发射电子管是调频发射机核心部件之一，它负责将调频信号进一步放大，以达到较大的发射功率。

常见的发射电子管有三极管、双极型功率放大管等，它们都具有很好的放大性能和调制特性，适用于不同功率等级的调频发射机。

2. 反射器：反射器是用于调频发射机的输出匹配和能量反射的部件。

调频广播发射机的信号传输法则与传播特性分析调频广播发射机是一种用来传输音频信号的设备，其信号传输法则和传播特性对于确定广播信号的质量和覆盖范围具有重要意义。

本文将介绍调频广播发射机信号传输的基本法则，并分析其在传播过程中的一些特性。

首先，调频广播发射机的信号传输法则可以总结为以下几点：1. 调频调制：调频广播发射机采用调频调制技术，将音频信号转换为具有不同频率的射频信号。

这种调制技术可以保持信号的连续性和完整性，以便在传输过程中降低噪声干扰的影响。

2. 广播信号带宽：调频广播发射机的信号带宽通常为20 kHz，这是因为人耳对声音的频率范围有一定的限制，超出这个范围的信号对于人耳来说是无法感知的。

这样的带宽选择既可以节省传输资源，又可以保证音频质量。

3. 载波频率变化：调频广播发射机的信号传输过程中，载波频率会随着音频信号的变化而改变。

这种频率变化使得不同音频信号能够在频率上区分开来，并且通过接收器可以解调还原成原始音频信号。

在了解了调频广播发射机信号传输的基本法则后，我们来分析一些与传播特性相关的问题。

1. 传输距离：调频广播发射机的信号传输距离受多种因素影响，例如发射功率、天线增益、地形和环境等。

一般来说，发射功率越大，天线增益越高，传输距离就越远。

同时，地形和环境条件也会对信号传输距离产生影响。

在平坦开阔的地区，信号传输距离较远；而在山区或城市等复杂环境中，由于障碍物的遮挡和多径效应的影响，传输距离受到限制。

2. 信号衰减：在信号传输过程中，信号会经历衰减，即信号的强度逐渐减弱。

衰减的主要原因有自由空间衰减、传播路径损耗和多径效应等。

自由空间衰减是指信号随着传输距离的增加而逐渐减弱；传播路径损耗是指由于传输路径中存在的各种损耗，导致信号强度减弱；多径效应是指信号在传播过程中经历了多个路径的反射和散射，导致信号相位和幅度的失真。

3. 信号干扰：调频广播发射机的信号传输还会受到其他无线设备和环境噪声的干扰。

调频广播发射机调频发射机：是首先将音频信号和高频载波调制为调频波，使高频载波的频率随音频信号发生变化，再对所产生的高频信号进行放大、激励、功放和一系列的阻抗匹配，使信号输出到天线，发送出去的装置。

哈里斯Z系列调频全固态数字发射机，因其多功能、高效率、高稳定性，数字化程度高，维护简便，被许多发射台站采用。

01 调频发射机系统组成▪激励器▪功放单元▪无源部件：功率合成器、功率分配器、低通滤波器、定向耦合器▪配电及供电电源▪冷却系统▪计算机监控系统10KW发射机方框原理图▲02 Harris 调频广播发射机的技术特点▪输出功率范围大：2.5-10kW，最高11kW（驻波比小于1.1）。

▪IPA（中间功率放大器）采用主备份自动切换，消除了单故障停播的发生。

▪基于微处理器的控制器拥有先进的控制、故障诊断及显示功能，内置逻辑控制功能以及DIGIT 激励器和IPA（中间功率放大器）的主备切换命令。

▪RF（射频）功率放大器模块可热插拔，使发射机在不停机状态下进行维护，更换模块（仅只是降功率）。

▪宽带设计免除了从87MHz 到108MHz 之间的调节（可用于N+1 备份），使用简单的开关设置可在5 分钟内手动完成频率设置，选用外置控制器可在0.5 秒内完成频率设置。

▪快速启动设计，可以在开启命令发出后的5 秒钟内实现满功率输出。

▪多方位的风冷设计，既采用内部风机冷却，也使用外部的风冷系统。

▪发射机配置有30dB 的定向耦合器RF 取样接口，可提供精确的技术指标测量。

实物组成示意图03 Harris 调频发射机常见故障分析与处理∇发射机电源缺相故障故障现象：发射机不断重启，故障显示PS#_PHS_LS。

故障分析与处理：当存在缺相时发射机暂停工作20s，然后重新启动，如果缺相没有消除，发射机会不断重启。

对于所有的三相电源发射机来说，检测的依据是工作于直流电压的数字信号处理带通滤波器输出中的100-120Hz 的电平，这个直流电压是从每个电源Y 形绕制的次级线圈中取样得到的，电平过大会被认为是变压器基本故障或者线路故障。

调频立体声广播原理调频立体声广播的原理是利用FM调制技术传输立体声音频。

在FM调制中，音频信号被调制成一个高频载波信号的频率和幅度发生变化的过程。

在调频广播中，调频发射机将立体声音频信号分成左声道和右声道两个部分，分别调制到不同的载波频率上。

这两个调制后的信号被合并在一起，并通过天线传输出去。

为了实现立体声效果，调频立体声广播中使用的技术是差分编码调制（Differential Encoding）。

这种编码技术通过对立体声信号进行处理，将左声道信号和右声道信号的差异信息添加到合成的信号中。

这样，接收机可以通过解码差异信息来还原左右声道的声音。

通过这种方式，立体声信号可以在FM调频广播的基础上传输，并在接收端还原出立体声效果。

1.声音录制：首先，需要将声音进行录制和制作，通常使用麦克风将声音转化为电信号。

声音可以是来自麦克风的现场音乐表演、演讲、广播主持人的讲话等。

2.音频处理：录制的声音需要通过音频处理设备进行声音调整和后期处理，以确保声音质量和平衡。

3.差分编码调制：在音频处理后，将声音分为左声道和右声道两个部分，并使用差分编码调制技术对信号进行处理。

这将差异信息添加到音频信号中，使其变得能够在FM调频广播中传输。

4.频率调制：使用FM调制器将左声道和右声道的音频信号分别调制到不同的频率上。

左声道和右声道的频率通常有很小的差异，以便在接收机端合并和解码。

5.信号合并：调频信号合并器将左声道和右声道的调制信号合并成一个信号。

这个合并的信号包含了差异信息，并被调制到特定的频率上。

6.发射和传输：经过调制和合并的信号通过调频发射机发送到天线，并通过天线传输到空气中。

7.接收和解码：调频立体声接收机收集到电磁波信号，并经过解调还原成音频信号。

接收机会根据差分编码等技术，解码差异信息，并将左声道和右声道的声音分开。

最后，通过扬声器播放出两个声道的声音，使得听众可以感受到来自不同方向的声音。

总结起来，调频立体声广播是通过差分编码调制和FM调制技术传输音频信号的一种立体声广播技术。

调频广播原理
调频广播是一种将音频信号通过调制的方式传输到空中，让人们可以在收音机上收听的技术。

它采用了频率调制的方式，将音频信号的频率与载波的频率相关联，从而将音频信号转化为无线电信号。

调频广播的实现过程包括以下几个步骤：首先，将音频信号经过一个音频放大器进行放大，使得信号的幅度足够大，能够驱动后续的电子元件；然后，将音频信号经过一个振荡器，产生一个与音频信号的频率相对应的稳定振荡信号，即载波信号；接下来，将音频信号与载波信号进行调制，通过改变载波信号的频率来表达音频信号的信息；最后，将调制后的信号经过放大器进行放大，然后通过天线发射到空中，供人们进行收听。

在接收端，收音机中的天线接收到空中传输的信号后，将信号经过放大器进行放大，然后经过解调器进行解调，将信号中的载波频率恢复为音频信号的频率，并通过音频放大器进行放大，最终输出为声音。

调频广播由于采用了频率调制的方式，具有较好的抗干扰性能，可以有效避免信号被其他无关信号干扰的问题。

此外，调频广播的信号覆盖范围较广，可以实现较远距离的传输，使得广播可以在一个较大的地理范围内被收听到。

调频广播已经成为了人们日常生活中非常重要的媒体形式之一，为人们提供了丰富的资讯、音乐、文化等内容，并且具有即时性和广泛性的特点，受到了广大听众的喜爱。

调幅广播发射机原理
调幅广播发射机是广播传输系统中重要的组成部分之一，其原理是利
用载波的振幅来实现信息传递。

下面将从三个方面探讨调幅广播发射
机的原理，分别是载波信号、调制信号和调幅过程。

载波信号是指在调幅广播发射机中承载信息传输的基本信号。

这种信
号具有固定的振幅、频率和相位，是一种基本的正弦波信号。

当调制
信号作用于载波信号上时，其振幅会随着调制信号的变化而发生相应
的波动，实现信息的传递。

调制信号是指需要传输的原始信息信号，在调幅广播发射机中以模拟
信号的形式存在。

调制信号可以是声音、图像、视频等各种形式的信号，其特点是具有高频率、低振幅和复杂的波形。

在传输过程中，调
制信号会被载波信号包裹，以实现信息的传输。

调幅过程是指在调幅广播发射机中实现调制信号和载波信号的结合过程。

具体而言，将调制信号作用于载波信号上，使得载波信号的振幅
随着调制信号的波动而发生变化，实现信息的传递。

调幅过程分为线
性调幅和非线性调幅两种，其中线性调幅方法适用于较小的调制信号，而非线性调幅方法适用于较大的调制信号。

综合上述，调幅广播发射机的原理是通过将调制信号与载波信号结合，实现信息的传递。

在传输过程中，调制信号负责传递原始信息，而载
波信号则负责传递表达信息的振幅。

对于广播传输系统而言，调幅广
播发射机的工作原理是保证信号传输的重要基础。

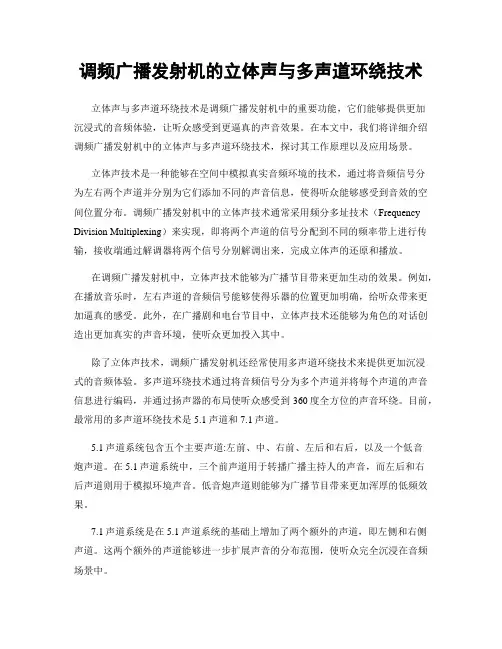

调频广播发射机的立体声与多声道环绕技术立体声与多声道环绕技术是调频广播发射机中的重要功能，它们能够提供更加沉浸式的音频体验，让听众感受到更逼真的声音效果。

在本文中，我们将详细介绍调频广播发射机中的立体声与多声道环绕技术，探讨其工作原理以及应用场景。

立体声技术是一种能够在空间中模拟真实音频环境的技术，通过将音频信号分为左右两个声道并分别为它们添加不同的声音信息，使得听众能够感受到音效的空间位置分布。

调频广播发射机中的立体声技术通常采用频分多址技术（Frequency Division Multiplexing）来实现，即将两个声道的信号分配到不同的频率带上进行传输，接收端通过解调器将两个信号分别解调出来，完成立体声的还原和播放。

在调频广播发射机中，立体声技术能够为广播节目带来更加生动的效果。

例如，在播放音乐时，左右声道的音频信号能够使得乐器的位置更加明确，给听众带来更加逼真的感受。

此外，在广播剧和电台节目中，立体声技术还能够为角色的对话创造出更加真实的声音环境，使听众更加投入其中。

除了立体声技术，调频广播发射机还经常使用多声道环绕技术来提供更加沉浸式的音频体验。

多声道环绕技术通过将音频信号分为多个声道并将每个声道的声音信息进行编码，并通过扬声器的布局使听众感受到360度全方位的声音环绕。

目前，最常用的多声道环绕技术是5.1声道和7.1声道。

5.1声道系统包含五个主要声道:左前、中、右前、左后和右后，以及一个低音炮声道。

在5.1声道系统中，三个前声道用于转播广播主持人的声音，而左后和右后声道则用于模拟环境声音。

低音炮声道则能够为广播节目带来更加浑厚的低频效果。

7.1声道系统是在5.1声道系统的基础上增加了两个额外的声道，即左侧和右侧声道。

这两个额外的声道能够进一步扩展声音的分布范围，使听众完全沉浸在音频场景中。

多声道环绕技术在调频广播发射机的应用场景中非常广泛。

例如，在播放体育转播或现场音乐演出时，多声道环绕技术能够让听众感受到更加真实的现场氛围。

小功率调频广播发射机原理 一、电路原理1．电路原理及用途通常小功率发射机采用直接调频方式其中高频振荡级主要是产生频率稳定、中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变；缓冲级主要是对调频振荡信号进行放大，以提供末级所需的激励功率，同时还对前后级起有一定的隔离作用，为避免级功放的工作状态变化而直接影响振荡级的频率稳定度；，功放级的任务是确保高效率输出足够大的高频功率，并馈送到天线进行发射。

晶体管器件课程设计是电子科学与技术专业学科实践性课程，其任务是使学生运用模拟电路等电路课程中所学的知识，利用晶体管等器件，设计出一些完成一定功能的电路，并对电路进行分析和调试。

掌握设计和调试电路的一些方法和技巧。

与调幅电路相比,调频系统由于高频振荡输出振幅不变, 因而具有较强的抗干扰能力与效率.所以在无线通信、广播电视、遥控测量等方面有广泛的应用.2．主要技术指标设计一个小功率调频发射机，主要技术指标为： (1) 载波中心频率0 6.5MHz f =； (2) 发射功率100mW A P >；输出功率级缓冲级 调频震荡级(3) 负载电阻75R=Ω；L(4) 调制灵敏度25kHz/VS≥；f二、设计步骤和调试过程1、总体设计电路2、电路工作状态或元件参数的确定实际功率激励输入功率不高拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路简单、性能稳定可靠。

单元电路级数尽可能少，以减少级间的相互感应、干扰和自激。

由于本题要求的发射功率Po不大，工作中心频率f0也不高，因此晶体管的参量影响及电路的分布参数的影响不会很大，整机电路可以设计得简单些，各组成部分的作用是：(1)LC调频振荡器：产生频率f0=6.5MHz的高频振荡信号，变容二极管线性调频，最大频偏，整个发射机的频率稳定度由该级决定。

(2)缓冲隔离级：将振荡级与功放级隔离，以减小功放级对振荡级的影响。

因为功放级输出信号较大，当其工作状态发生变化时（如谐振阻抗变化），会影响振荡器的频率稳定度，使波形产生失真或减小振荡器的输出电压。

调频广播发射机的远程监控与控制技术随着科技的不断进步，调频广播发射机的远程监控与控制技术得到了广泛应用和发展。

远程监控与控制技术使得广播发射机的运维更加便捷高效，同时也提高了广播发射系统的稳定性和可靠性。

本文将介绍调频广播发射机的远程监控与控制技术的原理、优势以及应用范围。

一、远程监控技术的原理远程监控技术是基于网络通信技术实现的，通过互联网连接广播发射机和监控终端，实现远程数据的收集、传输和处理。

其原理可以简单概括为以下几个步骤：1. 数据采集：通过传感器等装置收集广播发射机的相关运行参数和状态信息。

2. 数据传输：将采集到的数据通过网络传输到远程监控终端。

3. 数据处理：远程监控终端对接收到的数据进行解析和分析，生成相应的监控报告和指示信息。

4. 控制指令传输：通过网络将远程监控终端发出的控制指令传输给广播发射机，实现远程控制。

二、远程监控与控制技术的优势1. 实时性强：远程监控与控制技术通过网络传输数据，能够实时监测广播发射机的运行状态，及时发现和解决问题。

2. 操作便捷：通过远程监控终端，可以随时随地对广播发射机进行监控和控制，无需人工现场操作，提高工作效率。

3. 异常处理能力：远程监控技术可以实时监测广播发射机的运行状态，一旦出现异常情况，可以自动发出警报并采取相应的措施，保证广播发射机的稳定运行。

4. 数据分析能力：通过远程监控终端可以对广播发射机的运行数据进行分析，提取有用信息，为运维人员做出合理决策和调整提供支持。

三、远程监控与控制技术的应用范围远程监控与控制技术在调频广播发射机领域可以广泛应用于以下方面：1. 故障诊断与维护：远程监控技术可以实时监测广播发射机的运行状态，一旦发现故障或异常情况，可以快速定位并采取相应的维护措施。

2. 运行参数优化：通过远程监控技术可以随时监测广播发射机的运行参数，根据实时数据进行调整，优化广播效果和节约能源。

3. 系统性能评估：通过远程监控终端可以对广播发射机的性能进行评估和分析，及时发现问题所在并改进，提高系统性能和稳定性。

调频同步广播设备的原理与应用研究调频同步广播设备是一种利用调频技术进行广播传输的设备。

它通过调制和解调技术实现音频信号的传输，使得广播内容能够以高质量、高可靠性地传送给听众。

本文将介绍调频同步广播设备的工作原理、应用领域以及相关研究。

一、调频同步广播设备的工作原理调频同步广播设备的工作原理可以简单概括为以下几个步骤：1. 调制：音频信号通过调制器将模拟信号转换为调频信号。

具体而言，调制器会根据音频信号的频率、幅度等特性进行编码，将其转换为具有特定频率的射频信号。

2. 解调：接收器中的解调器会对传输过来的射频信号进行解调。

通过解调器，射频信号会被还原为原始的模拟音频信号，以供扬声器等音频设备进行播放。

3. 同步：调频同步广播设备中的同步功能能够确保信号之间的协调和同步。

同步器会通过检测信号的阶跃、边缘等特征来保持信号的同步性。

4. 广播传输：解调后的音频信号通过放大器等设备进行放大，并通过天线发射出去，以实现广播传输。

收听者可以通过收音机等接收设备接收到这些信号，从而收听到广播内容。

二、调频同步广播设备的应用领域调频同步广播设备在许多领域都有广泛应用，以下是几个主要的应用领域：1. 广播电台：调频同步广播设备是广播电台的核心设备。

广播电台通过调频技术将电台节目信号传输给听众，从而实现广播内容的传播和播放。

2. 无线通信：调频同步广播技术也被应用于无线通信领域。

例如，对讲机、移动电话等无线通信设备都使用了调频技术进行信号传输，以实现音频和语音的无线通信。

3. 音频广告：很多商场、车站、机场等公共场所都使用调频同步广播设备进行音频广告的播放。

这些设备通过广播传输音频广告，以吸引和引导顾客。

4. 教育和娱乐：调频同步广播设备也被广泛应用于教育和娱乐领域。

例如，在学校，教师可以通过广播传输音频教材，提供更好的教学体验。

同时，广播也被用于播放音乐、新闻、体育赛事等娱乐内容。

三、调频同步广播设备的研究进展随着科技的不断进步，调频同步广播设备也在不断发展和改进。

调频广播发射机的信号调制与解调技术调频广播发射机在传输广播信号时使用的是调频技术。

调频技术是通过在载频信号上调制一个频率可变的信号来传输信息。

这种技术通常使用频率调制指数（Frequency Modulation, FM）方式来实现。

在本文中，我们将详细介绍调频广播发射机的信号调制与解调技术。

一、调频广播发射机的信号调制技术1.频率调制指数调频广播发射机使用频率调制指数来调制音频信号。

频率调制指数是指调频信号的瞬时频率与调制信号的瞬时振幅成正比关系。

在调频广播发射机中，音频信号被转换为电压信号，并通过调频电路进行处理，最后将调制信号发送到射频模块进行广播。

调频电路包括振荡器、频率倍频电路和频率限制电路等。

2.振荡器在调频广播发射机中，振荡器是一个重要的组件，用于产生射频信号。

振荡器通常采用压控振荡器（Voltage-Controlled Oscillator, VCO）来产生可变频率的射频信号。

VCO的频率稳定度对调频广播发射机的正常工作至关重要。

3.频率倍频电路为了改善射频信号的质量，调频广播发射机通常会使用频率倍频电路。

频率倍频电路将振荡器产生的低频信号通过倍频器进行频率倍增，得到所需的射频信号。

这样可以提高射频信号的频率稳定度和输出功率。

4.频率限制电路频率限制电路用于限制调频信号的频率范围，以保持广播信号的合法传输。

调频广播发射机会对调制信号进行限制，避免频率超过规定范围，防止干扰其他无线通信系统。

二、调频广播发射机的信号解调技术调频广播发射机的信号解调技术是将调制后的信号还原为原始输入信号。

信号解调是调频广播接收的关键步骤，主要有两种基本解调技术：鉴频解调和相频解调。

1.鉴频解调鉴频解调是调频广播发射机中常用的解调技术。

它通过将射频信号与本地振荡信号进行混频，将调制信号与本地振荡信号进行比较。

如果频率匹配，输出的信号将大幅度增强。

鉴频解调技术适用于调频广播接收机中，能够还原原始音频信号。

调频广播发射机的调频频率调整与精准度要求调频广播发射机是广播电台传输信号的重要设备之一，频率调整与精准度对广播信号的稳定性和音质产生直接影响。

本文将讨论调频广播发射机的调频频率调整方法和对其精准度的要求。

一、调频频率调整方法调频广播发射机的调频频率调整方法主要包括两种：电子调频和机械调频。

1. 电子调频：电子调频是通过调频发射机内部的电子设备来实现频率调整的方法。

传统的电子调频方法是使用变容二极管来调整频率，通过改变二极管的偏置电压来改变其容值从而实现频率调整。

而现代的调频广播发射机多采用数字调频技术，即通过数字信号处理器来实现频率调整。

数字调频技术具有调整范围广、调整步进小、频率稳定等优点。

2. 机械调频：机械调频是通过调整机械元件来实现频率调整的方法。

典型的机械调频方法是使用螺线管来调整频率。

通过调整螺线管的长度或压缩程度，改变其电感值从而实现频率调整。

机械调频具有调整范围小、调整精度较低等缺点，现在已较少应用于调频广播发射机。

二、调频精准度要求调频广播发射机的频率精准度是指发射机输出信号的频率与设定频率之间的偏差。

频率精准度对广播信号的覆盖范围和音质起着决定性影响，良好的频率精准度要求如下：1. 稳定性：调频广播发射机的频率应保持稳定，即输出信号的频率不会随着时间和环境的变化而发生明显波动。

这要求发射机采用高稳定性晶振或频率锁定技术，确保频率的长期稳定性。

2. 精确性：广播发射机的频率应与设定频率尽可能接近，偏差应在合理范围内。

调频广播发射机通常有标准频率校准功能，可以通过校准程序或外部参考信号进行精确调整，以确保频率的准确性。

3. 合规性：调频广播发射机的频率精准度需符合国家或地区的法规要求。

不同国家或地区对广播发射机的频率精准度有不同的要求，而调频广播发射机需满足相应的标准和规范。

4. 可调性：调频广播发射机需要具备一定的调频范围和调频步进，以满足不同频率覆盖区域的需求。

广播电台可能需要根据不同的波段和覆盖范围调整发射频率，因此调频广播发射机应具备相应的可调性。

数字调频发射机工作原理剖析与故障维修精要摘要：数字调频发射机是集智能控制系统、先进的（DSP）调制技术与功率合成技术于一体的新型广播发射机，具有保真度高、工作稳定、人机交互性好和保护功能完善的特点，正逐步替代传统的模拟调频发射机。

本文对数字调频发射机整机的电路组成和工作原理进行剖析，并对数字调频发射机常见故障原因和维修要点进行分析论述。

关键词：数字调频发射机；工作原理；故障原因；维修要点1 电路组成数字调频发射机整机由音频处理电路、激励器、带通滤波器、功率放大器、低通滤波、人机交互处理器、对外接口电路和电源电路等电路组成。

有些数字调频发射机将信号输入、信号处理和频率合成电路集中一起，统称激励器，加上功放、耦合器和天线就是一套调频发射系统。

数字调频发射机整机电路组成如图1所示。

2 工作原理2.1 激励器在激励器内，可完成多路信号输入、信号选择切换、音频限幅、预加重、数字编码处理，将各种模式的音频信号转变成数字信号，并进行编码、调制处理，输出的数字信号送到激励器内部放大器进行放大，最后通过低通滤波器送往调频发射机功率放大器。

从激励器电路组成来看，激励器就是一台小型的调频发射机，加上耦合器和天线就可以组成一个小功率发射系统。

图2所示是一台300W 数字调频发射机激励器内部组成方框图。

2.2.1 音频输入单元在图2中可以看到，音频输入可以有多种方式，可以输入模拟信号和数字立体声信号。

通过音频信号智能选择电路选择出需要处理的信号类型。

当输入的音频幅度过大时，音频限幅电路可以减小输出基带信号的大小；当输入的信号小于标称电平时，限幅器可以提升输出基带信号，保证了调制信号的稳定性。

通过软开关方式，实现对立体信号左右声道的有效处理，且能与导频信号进行有效混合。

2.2.2数字信号处理单元数字信号处理单元是基于DSP技术，通过软件对信号进行数字化处理的电路，是新型数字调频发射机的核心，利用55OMHz（DSP)处理芯片,实现对输入信号的增益控制、数字滤波、预加重和立体声解码处理，形成的数字信号送入到数字频率合成器，最后形成射频信号。
