机械制造基础
1.分析万能升降台铣床的主运动传动链，包括以下要求：
写出该传动链的两个端件；
写出传动路线表达式；
计算转速级数；
计算主轴当前位置转速。
解答：
1）传动链的两个端件：电机和主轴。
2）传动路线表达式：
3）计算转速级数：
级数 = 2.
4）计算主轴当前位置转速：
当前转速 = 1440 × 2 ÷ 60 = 48 r/min。
2.分析主运动传动系统，包括以下要求：
写出该传动链的两个端件；
写出传动路线表达式；
计算转速级数； 计算主轴当前转速（皮带的传动效率为0.98）。
解答：
1）传动链的两个端件：电机和主轴。
2）传动路线表达式：
3）计算转速级数及主轴当前转速：
级数 = 2，当前转速 = 1440 × 2 × 0.98 ÷ 60 = 47.04 r/min。
3.计算以B面定位钻孔的工序尺寸L及其偏差。已知如图所示，在外圆、端面、内孔加工后，钻孔。
解答：
1）画尺寸链，确定封闭环和增、减环，如图所示，为封闭环，为增环，L为减环。
2）求L：根据25 = 60 - L，则L = 35（mm）。
3）求L的极限偏差：根据0.19 = 0 -。0 = -0.1 -。即L的极限偏差为0.19 - 0.1 = 0.09（mm）。
4.计算在铣床上以C面定位加工表面B的套筒零件的工序尺寸A及其偏差。已知表面D、E均已加工完毕。
解答：
1）画尺寸链，确定封闭环和增、减环，如图所示，为封闭环，A、为增环，为减环。
2）求A：根据10 = A + 30 - 60，则A = 40（mm）。
3）求A的极限偏差：根据0.20 = -0.06 - 0.06 + 0.08，0 =
0.06，即A的极限偏差为0.08（mm）。
5.在铣床上以左端面定位加工轴套零件右端槽，并保证尺寸A的极限偏差。已知外圆、内孔及各面已加工完毕。
解答：
1）确定尺寸链，如图所示，为封闭环，A为增环，为减环。
第一章 机械制造概述
1.机械加工工种分为冷加工、热加工和其他工种。
冷加工包括：车工、铣工、刨工、磨工、镗工、钳工、钣金工、冲压工、组合机床操作工等。 热加工包括：铸造工（形状复杂）、锻造工（产品形状简单，可承受较大的力，细化晶粒整平缺陷）、热处理工(改变内部组织，从而改变材料性能)、焊接（m轻）。
2.工序：一个或一组工人，在一个工作地或一台机床，对一个或同时对几个工件所连续完成的那部分工艺过程称为工序。
3.基准：基准是用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。 基准分为设计基准和工艺基准。
设计基准：设计基准是在零件图上用以确定某一点、线或面所依据的基准，即标注设计尺寸的起点。
工艺基准：工艺基准是指在工艺过程中所采用的基准。分为四种：工序基准、定位基准、测量基准、装配基准。
分析基准时要注意精基准和粗基准的选择。
4.定位基准的选择 1）精基准的选择原则：基准重合原则、基准统一原则、互为基准原则、自为基准原则 2）粗基准的选择原则：
一：为了保证加工面与非加工面之间的位置要求，应选择非加工面为粗基准;二：为保证各加工面都有足够的加工余量，应选择毛坯余量小的面为粗基准；三：为保证重要加工面的加工余量，应选择重要加工面为基准；粗基准应避免重复使用；四：选作粗基准的表面，应尽可能平整和光洁，不能有飞边、浇口、冒口或其他缺陷，以便定位准
确，夹紧可靠。
第二章 金属切削机床基础
1. 通用机床分类代号
类别 车床 钻床 镗床 磨床 齿轮加工机床 螺纹
加工机床 铣床 刨插床 拉床 特种加工机床 切断机床 其他机床
代号 C Z T M Y S X B L D G Q
读音 车 钻 镗 磨 牙 丝 铣 刨 拉 电 割 其
例：Z 3 0 40 x16 /S2的含义如下：
Z:机床类别代号（钻床类） 3;机床系别代号（摇臂钻床组）

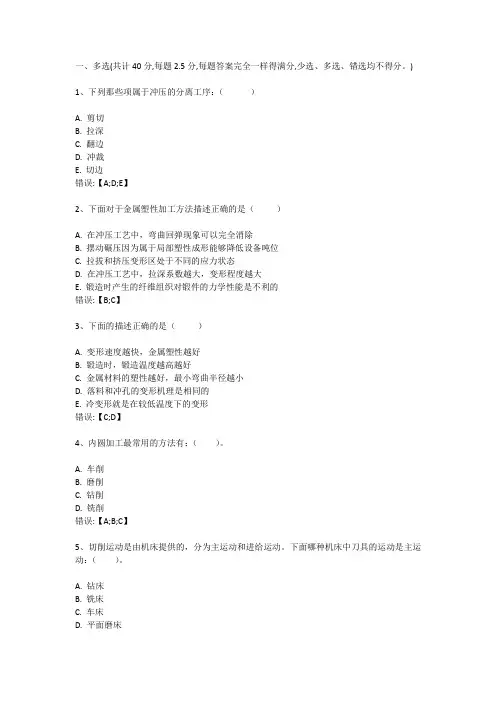

一、多选(共计40分,每题2.5分,每题答案完全一样得满分,少选、多选、错选均不得分。)
1、下列那些项属于冲压的分离工序：（ ）
A. 剪切
B. 拉深
C. 翻边
D. 冲裁
E. 切边
错误:【A;D;E】
2、下面对于金属塑性加工方法描述正确的是（ ）
A. 在冲压工艺中，弯曲回弹现象可以完全消除
B. 摆动碾压因为属于局部塑性成形能够降低设备吨位
C. 拉拔和挤压变形区处于不同的应力状态
D. 在冲压工艺中，拉深系数越大，变形程度越大
E. 锻造时产生的纤维组织对锻件的力学性能是不利的
错误:【B;C】
3、下面的描述正确的是（ ）
A. 变形速度越快，金属塑性越好
B. 锻造时，锻造温度越高越好
C. 金属材料的塑性越好，最小弯曲半径越小
D. 落料和冲孔的变形机理是相同的
E. 冷变形就是在较低温度下的变形
错误:【C;D】
4、内圆加工最常用的方法有：（ ）。
A. 车削
B. 磨削
C. 钻削
D. 铣削
错误:【A;B;C】
5、切削运动是由机床提供的，分为主运动和进给运动。下面哪种机床中刀具的运动是主运动：（ ）。
A. 钻床
B. 铣床
C. 车床
D. 平面磨床 错误:【A;B;D】
6、决定该表面加工方案的主要依据有：（ ）。
A. 零件表面的尺寸精度和表面粗糙度Ra值
B. 零件的结构形状和尺寸大小
C. 零件热处理的状况
D. 操作者的熟练程度
错误:【A;B;C】
7、产生缩孔、缩松的基本原因：（ ）
A. 液态收缩
B. 固态收缩
C. 凝固收缩
D. 线收缩
E. 等温收缩
错误:【A;C】
8、通过拉拔和挤压获得相同的金属制品，下面描述正确的是（ ）
A. 拉拔变形区处于三向拉应力状态
B. 挤压变形区处于三向压应力状态
C. 拉拔会使变形抗力更低
D. 挤压有利于提高金属的塑性
E. 拉拔使金属材料更容易断裂
1. 在金属切削加工过程中，被切金属层受到刀具前刀面的（推挤 作用而不断发生 变形，同时又受到刃口的 切割 作用，最终与工件分离形成切屑。
2. 铰孔加工可降低 表面粗糙度 ，提高 形状 精度，但不能提高 位置 精度。
3. 就磨削加工的本质而言，磨削是不同磨料对加工表面的 切削 、刻划 和
滑擦 三过程的综合作用。
4. 顺铣时铣刀主运动方向与进给方向 相同；而逆铣时铣刀主运动方向与进给方向 相反 。在普通铣床上由于进给丝杠螺母间有间隙，故一般采用 逆铣 法来进行铣削加工工件，以防止 打刀 和 撞刀 现象。
5. 滚齿加工是利用 滚刀 与 齿轮 啮合的原理来加工齿轮的；而插齿加工是利用 齿轮 与 齿轮
啮合的原理来加工齿轮的。
6. 在磨削外圆表面时常用的磨削方法有 横磨 法、 纵磨 法和 深磨 法等。
7. 机床传动系统中，最常见的机械传动方式有 、 、 和 。
8. 机床传动系统中，常用的离合器种类有： 、 等。
9. 机床传动系统中，常用的机械有级变速机构有： 滑移齿轮 、 离合器 和 塔轮 等。
10. 珩磨一般在 珩磨机 上进行。珩磨头与机床主轴应采用 浮动 连接。
11. 当有色金属（如铜、铝等）的轴类零件外圆表面要求尺寸精度较高、表面粗糙度值较低时，一般只能采用的加工方案为………………………（ ）
（A）粗车－精车－磨削 （B）粗铣－精铣 （C）粗车－精车—超精车
12. 砂轮的硬度是指…………………………………………………………（ ）
（A）磨粒的硬度 （B）磨粒脱落的难易程度 （C）磨粒、结合剂、气孔的体积比例
1. 磨削加工细长工件外圆时常采用的磨削方法是…………………………（ ）
（A）横磨法 （B）纵磨法 （C）深磨法
