普通车床的螺纹车削加工

数控车削加工工艺思考与练习题1、普通车床加工螺纹与数控车床加工螺纹有何区别？答：普通车床所能车削的螺纹相当有限，它只能车等导程的直、锥面公、英制螺纹，而且一台车床只能限定加工若干种导程的螺纹。

数控车床不但能车削任何等导程的直、锥和端面螺纹，而且能车增导程、减导程及要求等导程与变导程之间平滑过渡的螺纹，还可以车高精度的模数螺旋零件（如圆柱、圆弧蜗杆）和端面（盘形）螺旋零件等。

数控车床可以配备精密螺纹切削功能，再加上一般采用硬质合金成型刀具以及可以使用较高的转速，所以车削出来的螺纹精度高、表面粗糙度小。

2、车削螺纹时，为何要有引入距离与超越距离?答:在数控车床上车螺纹时，沿螺距方向的Z向进给应和车床主轴的旋转保持严格的速比关系，因此应避免在进给机构加速或减速的过程中切削，为此要有引入距离和超越距离。

3、车削加工台阶轴、凹形轮廓时，对刀具主、副偏角有何要求？答：加工阶梯轴时，主偏角 >90°加工凹形轮廓时，若主、副偏角选得太小，会导致加工时刀具主后刀面、副后刀面与工件发生干涉，因此，必要时可作图检验。

4、加工路线的选择应遵循什么原则？答：加工路线的确定首先必须保持被加工零件的尺寸精度和表面质量，其次考虑数值计算简单、走刀路线尽量短、效率较高等。

因精加工的进给路线基本上都是沿其零件轮廓顺序进行的，因此确定进给路线的工作重点是确定粗加工及空行程的进给路线模拟自测题一、单项选择题1、车削加工适合于加工（A ）类零件。

（A）回转体（B）箱体（C）任何形状（D）平面轮廓2、车削加工的主运动是（A ）。

（A）工件回转运动（B）刀具横向进给运动（C）刀具纵向进给运动（D）三者都是3、车细长轴时，使用中心架和跟刀架可以增加工件的（C ）。

（A）韧性（B）强度（C）刚性（D）稳定性4、影响刀具寿命的根本因素是（A ）o（A ）刀具材料的性能（B ）切削速度（C）背吃刀量（D）工件材料的性能5、车床切削精度检查实质上是对车床（D ）和定位精度在切削加工条件下的一项综合检查。

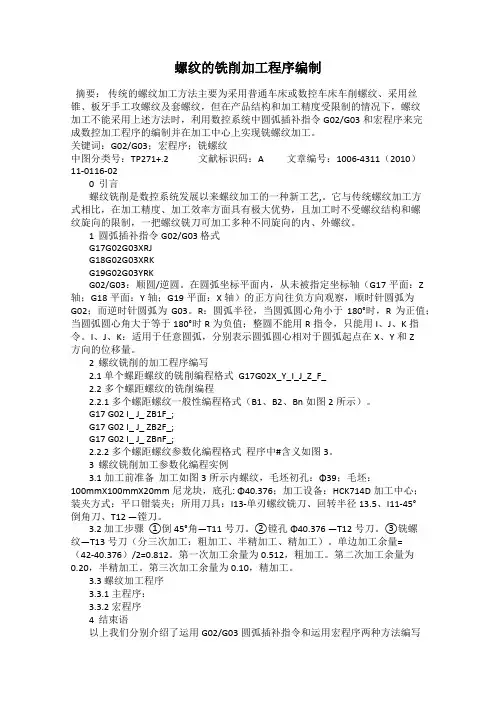

螺纹的铣削加工程序编制摘要：传统的螺纹加工方法主要为采用普通车床或数控车床车削螺纹、采用丝锥、板牙手工攻螺纹及套螺纹，但在产品结构和加工精度受限制的情况下，螺纹加工不能采用上述方法时，利用数控系统中圆弧插补指令G02/G03和宏程序来完成数控加工程序的编制并在加工中心上实现铣螺纹加工。

关键词：G02/G03；宏程序；铣螺纹中图分类号：TP271+.2 文献标识码：A 文章编号：1006-4311（2010）11-0116-020 引言螺纹铣削是数控系统发展以来螺纹加工的一种新工艺,。

它与传统螺纹加工方式相比，在加工精度、加工效率方面具有极大优势，且加工时不受螺纹结构和螺纹旋向的限制，一把螺纹铣刀可加工多种不同旋向的内、外螺纹。

1 圆弧插补指令G02/G03 格式G17G02G03XRJG18G02G03XRKG19G02G03YRKG02/G03：顺圆/逆圆。

在圆弧坐标平面内，从未被指定坐标轴（G17平面：Z 轴；G18平面：Y轴；G19平面：X轴）的正方向往负方向观察，顺时针圆弧为G02；而逆时针圆弧为G03。

R：圆弧半径，当圆弧圆心角小于180°时，R为正值；当圆弧圆心角大于等于180°时R为负值；整圆不能用R指令，只能用I、J、K指令。

I、J、K：适用于任意圆弧，分别表示圆弧圆心相对于圆弧起点在X、Y和Z方向的位移量。

2 螺纹铣削的加工程序编写2.1 单个螺距螺纹的铣削编程格式 G17G02X_Y_I_J_Z_F_2.2多个螺距螺纹的铣削编程2.2.1 多个螺距螺纹一般性编程格式（B1、B2、Bn如图2所示）。

G17 G02 I_ J_ ZB1F_;G17 G02 I_ J_ ZB2F_;G17 G02 I_ J_ ZBnF_;2.2.2 多个螺距螺纹参数化编程格式程序中#含义如图3。

3 螺纹铣削加工参数化编程实例3.1加工前准备加工如图3所示内螺纹，毛坯初孔：Φ39；毛坯：100mmX100mmX20mm尼龙块，底孔: Φ40.376；加工设备：HCK714D加工中心；装夹方式：平口钳装夹；所用刀具：I13-单刃螺纹铣刀、回转半径13.5、I11-45°倒角刀、T12 —镗刀。

螺纹加工方法详细讲解一、螺纹切削一般指用成形刀具或磨具在工件上加工螺纹的方法，主要有车削、铣削、攻丝套丝磨削、研磨和旋风切削等。

车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。

在攻丝或套丝时,刀具(丝锥或板牙）与工件作相对旋转运动，并由先形成的螺纹沟槽引导着刀具（或工件）作轴向移动。

二、螺纹车削在车床上车削螺纹可采用成形车刀或螺纹梳刀。

用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。

普通车床车削梯形螺纹的螺距精度一般只能达到8～9级（JB2886-81，下同）;在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。

三、螺纹铣削在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。

盘形铣刀主要用于铣削丝杆、蜗杆等工件上的梯形外螺纹。

梳形铣刀用于铣削内、外普通螺纹和锥螺纹，由于是用多刃铣刀铣削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25～1.5转就可加工完成,生产率很高。

螺纹铣削的螺距精度一般能达 8～9级，表面粗糙度为R5～0.63微米。

这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。

四、螺纹磨削主要用于在螺纹磨床上加工淬硬工件的精密螺纹，按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。

单线砂轮磨削能达到的螺距精度为5～6级，表面粗糙度为R1.25～0.08微米，砂轮修整较方便。

这种方法适于磨削精密丝杠、螺纹量规、蜗杆、小批量的螺纹工件和铲磨精密滚刀。

多线砂轮磨削又分纵磨法和切入磨法两种。

纵磨法的砂轮宽度小于被磨螺纹长度，砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。

切入磨法的砂轮宽度大于被磨螺纹长度，砂轮径向切入工件表面，工件约转1.25转就可磨好，生产率较高，但精度稍低，砂轮修整比较复杂。

切入磨法适于铲磨批量较大的丝锥和磨削某些紧固用的螺纹。

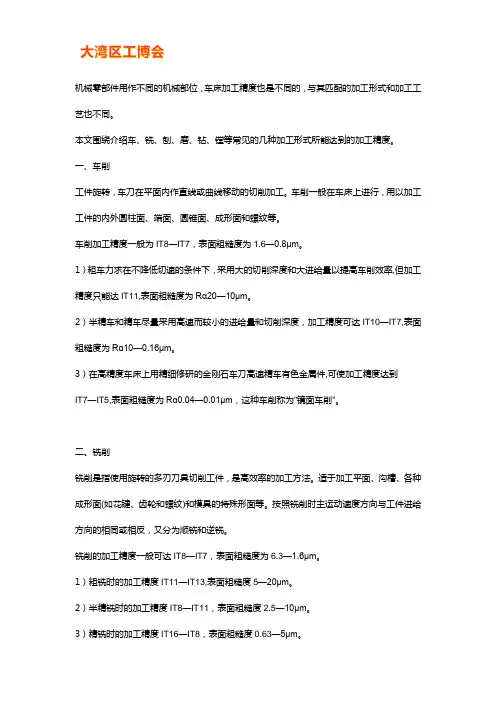

机械零部件用作不同的机械部位，车床加工精度也是不同的，与其匹配的加工形式和加工工艺也不同。

本文围绕介绍车、铣、刨、磨、钻、镗等常见的几种加工形式所能达到的加工精度。

一、车削工件旋转，车刀在平面内作直线或曲线移动的切削加工。

车削一般在车床上进行，用以加工工件的内外圆柱面、端面、圆锥面、成形面和螺纹等。

车削加工精度一般为IT8—IT7，表面粗糙度为1.6—0.8μm。

1）粗车力求在不降低切速的条件下，采用大的切削深度和大进给量以提高车削效率,但加工精度只能达IT11,表面粗糙度为Rα20—10μm。

2）半精车和精车尽量采用高速而较小的进给量和切削深度，加工精度可达IT10—IT7,表面粗糙度为Rα10—0.16μm。

3）在高精度车床上用精细修研的金刚石车刀高速精车有色金属件,可使加工精度达到IT7—IT5,表面粗糙度为Rα0.04—0.01μm，这种车削称为"镜面车削"。

二、铣削铣削是指使用旋转的多刃刀具切削工件，是高效率的加工方法。

适于加工平面、沟槽、各种成形面(如花键、齿轮和螺纹)和模具的特殊形面等。

按照铣削时主运动速度方向与工件进给方向的相同或相反，又分为顺铣和逆铣。

铣削的加工精度一般可达IT8—IT7，表面粗糙度为6.3—1.6μm。

1）粗铣时的加工精度IT11—IT13,表面粗糙度5—20μm。

2）半精铣时的加工精度IT8—IT11，表面粗糙度2.5—10μm。

3）精铣时的加工精度IT16—IT8，表面粗糙度0.63—5μm。

三、刨削刨削加工是用刨刀对工件作水平相对直线往复运动的切削加工方法，主要用于零件的外形加工。

刨削加工精度一般可达IT9—IT7，表面粗糙度为Ra6.3—1.6μm。

1）粗刨加工精度可达IT12—IT11，表面粗糙度为25—12.5μm。

2）半精刨加工精度可达IT10—IT9，表面粗糙度为6.2—3.2μm。

3）精刨加工精度可达IT8—IT7，表面粗糙度为3.2—1.6μm。

普通车床车螺纹教程
车螺纹是车床加工中常见的操作之一，下面将详细介绍普通车床车螺纹的操作步骤。

1. 准备工作：选择合适的车刀、切削液和螺纹规格。

根据需要，选择合适的螺距和螺纹类型。

2. 将工件固定在车床的夹持装置上。

确保工件稳固，并根据需要进行适当的夹紧和支撑。

3. 调整车床的转速和进给速度。

根据工件材料和螺纹规格，选择合适的车削参数。

4. 使用车刀将工件端面削平，确保车削开始时刀具与工件的接触面积充分。

5. 将车刀切削边缘与工件端面垂直对齐。

开始车削前，注意刀具的朝向和位置。

6. 缓慢向工件表面进给车刀，保持适当的切削深度。

同时，使用适量的切削液进行冷却和润滑。

7. 轻轻地转动手轮，同时保持车刀沿着工件轮廓移动，形成螺纹的切削。

8. 控制进给速度，使车床给进床移动的距离等于螺纹螺距。

一圈结束后，及时调整车床床的位置，开始下一圈的车削。

9. 继续进行车削，直到螺纹的长度满足要求。

10. 完成车削后，停止车床的运转。

使用刷子清除工件表面的切削屑，并进行必要的修整和磨光。

11. 检查车削的螺纹是否符合规格要求，可以使用螺纹量规进行测量。

12. 若需要进行下一步工序，及时清洁工件和车床。

若不需要继续加工，可以拆卸工件，并妥善保管。

以上是普通车床车螺纹的简要步骤，希望对您有所帮助。

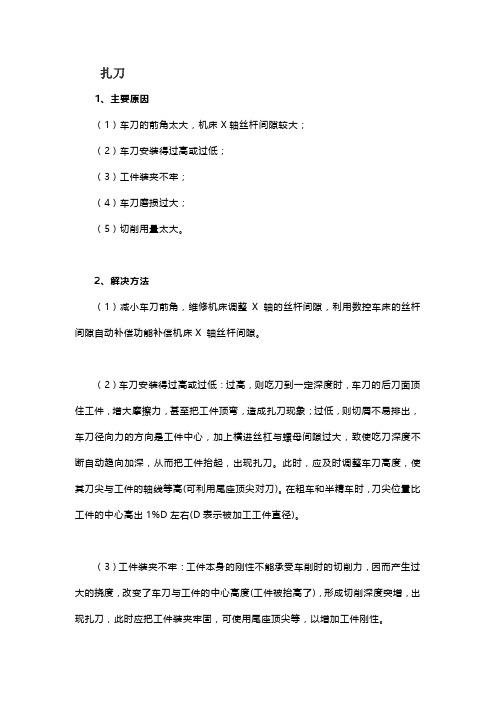

扎刀1、主要原因（1）车刀的前角太大，机床X轴丝杆间隙较大；（2）车刀安装得过高或过低；（3）工件装夹不牢；（4）车刀磨损过大；（5）切削用量太大。

2、解决方法（1）减小车刀前角，维修机床调整X 轴的丝杆间隙，利用数控车床的丝杆间隙自动补偿功能补偿机床X 轴丝杆间隙。

（2）车刀安装得过高或过低：过高，则吃刀到一定深度时，车刀的后刀面顶住工件，增大摩擦力，甚至把工件顶弯，造成扎刀现象；过低，则切屑不易排出，车刀径向力的方向是工件中心，加上横进丝杠与螺母间隙过大，致使吃刀深度不断自动趋向加深，从而把工件抬起，出现扎刀。

此时，应及时调整车刀高度，使其刀尖与工件的轴线等高(可利用尾座顶尖对刀)。

在粗车和半精车时，刀尖位置比工件的中心高出1%D左右(D表示被加工工件直径)。

（3）工件装夹不牢：工件本身的刚性不能承受车削时的切削力，因而产生过大的挠度，改变了车刀与工件的中心高度(工件被抬高了)，形成切削深度突增，出现扎刀，此时应把工件装夹牢固，可使用尾座顶尖等，以增加工件刚性。

（4）车刀磨损过大：引起切削力增大，顶弯工件，出现扎刀。

此时应对车刀加以修磨。

（5）切削用量(主要是背吃刀量和切削速度)太大：根据工件5 导程大小和工件刚性选择合理的切削用量。

乱扣1、故障现象当丝杠转一转时，工件未转过整数转而造成的。

2、主要原因（1）机床主轴编码器同步传动皮带磨损，检测不到主轴的同步真实转速；（2）编制输入主机的程序不正确；X轴或Y轴丝杆磨损。

3、解决方法（1）主轴编码器同步皮带磨损由于数控车床车削螺纹时，主轴与车刀的运动关系是由机床主机信息处理中心发出的指令来控制的，车削螺纹时，主轴转速恒定不变，X 或Y 轴可以根据工件导程大小和主轴转速来调整移动速度，所以中心必须检测到主轴同步真实转速，以发出正确指令控制X 或Y 轴正确移动。

如果系统检测不到主轴的真实转速，在实际车削时会发出不同的指令给X或Y，那么这时主轴转一转，刀具移动的距离就不是一个导程，第二刀车削时螺纹就会乱扣。

普通车床螺纹车削常见故障及解决方法1. 放松刀夹：在车削过程中，如果刀夹没有固定好，会导致刀具松动或者偏位，从而造成螺纹不良。

解决方法是检查刀夹固定螺母是否紧固，如果松动则重新固定。

2. 刀具磨损：长时间使用刀具会磨损，导致刀尖变钝，从而无法进行正常的车削。

解决方法是更换刀具，保持刀具的锐利度。

3. 机床不稳定：如果机床本身存在不稳定的问题，例如床身变形、主轴不平衡等，会导致螺纹加工时产生偏差。

解决方法是定期检测和调整机床，确保其稳定性。

4. 刀具与工件匹配不良：在螺纹车削过程中，刀具与工件的匹配也非常重要。

如果选用的刀具尺寸不合适，就会导致螺纹加工结果不理想。

解决方法是选择合适尺寸的刀具，确保刀具与工件的配合良好。

5. 刀具进给速度不恰当：刀具进给速度过快或者过慢都会影响螺纹加工的质量。

解决方法是根据不同的工件材料和螺纹规格，调整刀具的进给速度，确保加工的质量。

6. 冷却液不适用：在螺纹车削过程中，适当使用冷却液可以降低温度，减少摩擦，提高切削润滑效果，从而改善加工质量。

如果使用的冷却液性质不合适，也会影响螺纹加工结果。

解决方法是选择合适的冷却液，根据加工工件的要求进行选择。

7. 机床刚度不足：机床刚度不足会导致在螺纹车削过程中产生振动和共振，造成螺纹不良。

解决方法是增加机床的刚度，例如加强机床床身的结构，增加加工时的稳定性。

8. 机床零件磨损：长时间使用机床，有些零部件会磨损，例如导轨、导向轨等，会导致加工误差。

解决方法是定期检查和更换机床零部件，保证机床的准确性和稳定性。

总之，普通车床螺纹车削常见故障的解决方法就是：确保刀具的固定和锐利度，稳定机床的结构和性能，选择合适尺寸和质量的刀具，调整进给速度和冷却液的使用，定期检查和维护机床零部件，确保加工质量和效果。

普通车床螺纹车削常见故障及解决方法（二）车床螺纹车削是机械加工中常见的一种加工方式，常用于制作螺纹零件。

然而，在车削过程中，可能会遇到一些常见的故障。

.;. 怎样用车床车螺纹(包括正反丝) 车螺纹的步骤与方法问题:怎样用车床车螺纹(包括正反丝)车螺纹的步骤与方法：（低速车削三角形螺纹 Vく5米∕分） 1、车螺纹前对工件的要求： 1）螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（—），上偏差为0；因此在加工中，按照螺纹三级精度要求。

螺纹外径比公称直径小0.1p。

螺纹外径D=公称直径—0.1p 2）退刀槽：车螺纹前在螺纹的终端应有退刀槽，以便车刀及时退出。

3）倒角：车螺纹前在螺纹的起始部位和终端应有倒角，且倒角的小端直径く螺纹底径。

4）牙深高度（切削深度）：h1=0.6p 2、调整车床：先转动手柄接通丝杠，根据工件的螺距或导程调整进给箱外手柄所示位置。

调整到各手柄到位。

3、开车、对刀记下刻度盘读数，向右退出车刀。

4、合上开合螺母，在工件表面上车出一条螺旋线，横向退出车刀，并开反车把车刀退到右端，停车检查螺距是否正确（钢尺）。

5、开始切削，利用刻度盘调整切深（逐渐减小切深）。

注意操作中，车刀将终了时应做好退刀、停车准备，先快速退出车刀，然后开反车退回刀架。

吃刀深度控制，粗车时t=0.15~0.3mm，精车时tく0.05mm。

六、螺纹的测量： 1、单向测量法： 1）顶径的测量：螺纹顶径的尺寸，一般都允许有较大的误差，外螺纹顶径可用游标卡尺或千分尺测量，内螺纹顶径可用游标卡尺测量。

2）螺距的测量：螺距一般可用钢尺测量， 3）中径的测量：（1）用螺纹千分尺测量螺纹中径。

（2）用三针法测量螺纹中径。

三针法测量螺纹中径是一种比较精密的测量方法。

2、综合测量法：综合测量法就是对螺纹的各项尺寸用螺纹量规进行综合性的测量七、安全生产： 1）车螺纹前检查车床正反车操纵机构及开合螺母等，以防操作失灵。

2）在吃刀时注意不要多摇进一圈，否则会发生车刀撞坏，工件顶弯或飞出等事故。

3）不能用手模螺纹表面，更不能用棉纱去擦正在旋转的螺纹工件，以防发生事故。

怎样用车床车螺纹(包括正反丝) 车螺纹的步骤与方法问题:怎样用车床车螺纹(包括正反丝)车螺纹的步骤与方法：（低速车削三角形螺纹 Vく5米∕分） 1、车螺纹前对工件的要求： 1）螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（—），上偏差为0；因此在加工中，按照螺纹三级精度要求。

螺纹外径比公称直径小。

螺纹外径D=公称直径—2）退刀槽：车螺纹前在螺纹的终端应有退刀槽，以便车刀及时退出。

3）倒角：车螺纹前在螺纹的起始部位和终端应有倒角，且倒角的小端直径く螺纹底径。

4）牙深高度（切削深度）：h1= 2、调整车床：先转动手柄接通丝杠，根据工件的螺距或导程调整进给箱外手柄所示位置。

调整到各手柄到位。

3、开车、对刀记下刻度盘读数，向右退出车刀。

4、合上开合螺母，在工件表面上车出一条螺旋线，横向退出车刀，并开反车把车刀退到右端，停车检查螺距是否正确（钢尺）。

5、开始切削，利用刻度盘调整切深（逐渐减小切深）。

注意操作中，车刀将终了时应做好退刀、停车准备，先快速退出车刀，然后开反车退回刀架。

吃刀深度控制，粗车时t=~0.3mm，精车时tく0.05mm。

六、螺纹的测量： 1、单向测量法： 1）顶径的测量：螺纹顶径的尺寸，一般都允许有较大的误差，外螺纹顶径可用游标卡尺或千分尺测量，内螺纹顶径可用游标卡尺测量。

2）螺距的测量：螺距一般可用钢尺测量， 3）中径的测量：（1）用螺纹千分尺测量螺纹中径。

（2）用三针法测量螺纹中径。

三针法测量螺纹中径是一种比较精密的测量方法。

2、综合测量法：综合测量法就是对螺纹的各项尺寸用螺纹量规进行综合性的测量七、安全生产： 1）车螺纹前检查车床正反车操纵机构及开合螺母等，以防操作失灵。

2）在吃刀时注意不要多摇进一圈，否则会发生车刀撞坏，工件顶弯或飞出等事故。

3）不能用手模螺纹表面，更不能用棉纱去擦正在旋转的螺纹工件，以防发生事故。

普通车床上加工螺纹一般是用螺纹车刀进行加工。

螺纹的车削方法螺纹是机械制造中常见的一种零部件，它具有优良的螺旋连接效果，在机械制造中应用广泛。

螺纹是具有一定螺旋角度的圆柱体表面形状，它可以通过车削加工得到。

下面将介绍几种螺纹的车削方法。

一、普通车床车削普通车床常常用于对螺纹进行车削加工。

具体车削过程如下：1、将工件固定在车床上，调整好位置和夹紧力，并选择合适的车刀和进给速度。

2、加工螺纹前，需要先进行车削前的准备工作，如找中心、测量螺距和安装切断刀等。

3、先进行螺旋沟的车削，包括切断刀的切槽、切断刀的切槽、冷镇银器的冷却、螺旋沟的整理以及螺纹的整形。

4、进行螺纹的车削。

在车削时，要控制车刀与工件的角度、刀具前刀角、转速和进给速度等，保证车削尺寸和表面质量。

5、切断刀的切割要齐，避免过度挤压而损坏螺纹。

车削完毕后，需要对加工的螺纹进行检验，如螺距和径向跳动等。

螺纹车床是专门用于车削螺纹的机床，它可以实现自动车削和精密加工。

在进行螺纹车削时，需要注意以下几点：2、在车床上安装好螺纹导板和读数仪后，将车刀调整到导板的切线上，通过读数仪进行精确定位和加工。

3、在车削螺纹的同时，需要同时进行螺旋沟的车削，实现连续的车削作业。

三、立式轴向数控车床车削立式轴向数控车床是一种新型的数控机床，它具有高度集成的控制系统和优质的结构设计。

在进行螺纹车削时，需要注意以下几点：1、在准备车削前，需要进行数控程序的编写和导入，并进行参数的设置，如转速、进给速度、切削速率等。

总之，螺纹的车削方法有普通车床车削、螺纹车床车削和立式轴向数控车床车削等，选用不同的方法和工艺路线，能够实现高效的螺纹加工。

螺纹的种类按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；按螺纹旋向可分为左旋和右旋；按螺旋线条数可分为单线和多线；按螺纹母体形状分为圆柱和圆锥等。

按用途，有三个主要大类：第一，连接螺纹，用于紧固，即是螺栓螺母；第二，传动螺纹，就是车床走刀那种；第三，管螺纹，管道连接用。

详细图文教你辨别不同螺纹样式、标准一文区分国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60度，规格以M表示。

公制螺纹可分粗牙及细牙两种。

表示如M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

美国标准螺纹(American Standard Thread)：螺纹顶部与根部皆为平面，强度较佳。

螺纹角亦为60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。

表示法如1/2-10NC。

(1/2：外径；10：每寸牙数；NC代号)。

统一标准螺纹(Unified Thread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。

表示法如1/2-10UNC。

(1/2：外径；10：每寸牙数；UNC 代号)。

V 形螺纹(Sharp V Thread)：顶部与根部均成尖状，强度较弱，亦坏不常使用。

螺纹角为60 度。

惠式螺纹(Whitworth Thread)：英国国家标准采用之螺纹。

螺纹角为55 度，表示符号为“W”。

适用于滚压法制造。

表示法如W1/2-10。

(1/2：外径；10：每寸牙数；W 代号)。

圆螺纹(Knuckle Thread)：为德国DIN 所定之标准螺纹。

适用于灯泡、橡皮管之连接。

表示符号为“Rd”。

管用螺纹(Pipe Thread)：为防止泄漏用的螺纹，经常用于气体或液体之管件连结。

普通车床螺纹车削常见故障及解决方法螺纹车削是机械加工中非常重要的一项工艺，通常在各种零部件的制造过程中都需要进行螺纹车削。

然而，在螺纹车削过程中，常常会出现一些故障，如刀具磨损、精度偏差、刀具掉刃等。

本文将针对普通车床螺纹车削中的常见故障进行分析，并提供相应的解决方法。

一、刀具磨损刀具磨损是螺纹车削最常见的故障之一，主要表现为刀尖磨损、后角磨损以及侧刃磨损。

刀具磨损会导致工件表面粗糙度增大、尺寸偏差增加等问题。

解决方法：1.定期检查刀具的磨损情况，及时更换磨损严重的刀具。

2.选择合适的刀具材料，提高刀具的耐磨性能。

3.加强刀具的润滑，减少磨损。

4.使用合适的切削参数，减少刀具的磨损。

二、精度偏差精度偏差是指螺纹车削过程中工件的实际尺寸与设计尺寸之间的差异。

精度偏差可能来自于车床本身的误差，也可能是由于操作不当或刀具磨损造成的。

解决方法：1.定期检查车床的准直度，及时调整车床的各个零部件，确保车床的准确度。

2.合理选择刀具，根据工件的要求选择适当的切削速度和进给速度，减小精度偏差。

3.加强操作人员的技术培训，提高操作人员的技能水平。

三、刀具掉刃刀具掉刃是螺纹车削中的一个严重故障，会导致螺纹质量不合格，同时也对安全造成威胁。

解决方法：1.选择优质的刀具，确保刀具的质量。

2.加强刀具的紧固力，定期检查刀具是否松动。

3.根据切削工况合理选择刀具的进给速度和切削深度。

4.在进给过程中避免突然变速，防止刀具发生震动。

5.定期检查刀具的磨损情况，及时更换磨损严重的刀具。

四、切削液问题切削液在螺纹车削过程中起到冷却、润滑、清洁的作用，然而切削液的质量差或使用不当会引起一系列问题，如工件表面粗糙度增大、刀具磨损加快等。

解决方法：1.选择合适的切削液，根据加工材料的不同，选择适当的切削液种类。

2.合理调节切削液的浓度和温度。

3.加强对切削液的管理，定期更换切削液。

4.根据切削工况，调整切削液的喷射方式和位置。

总结起来，普通车床螺纹车削中常见的故障包括刀具磨损、精度偏差、刀具掉刃以及切削液问题。

精心整理车螺纹的步骤与方法：（低速车削三角形螺纹Vく5米∕分）1、车螺纹前对工件的要求：1）螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（—），上偏差为0；因此在加工中，按照螺纹三级精度要求。

螺纹外径比公称直径小0.1p。

螺纹外径D=公称直径—0.1p2）退刀槽：车螺纹前在螺纹的终端应有退刀槽，以便车刀及时退出。

342345，精车时tく11测量，内螺纹顶径可用游标卡尺测量。

2）螺距的测量：螺距一般可用钢尺测量，3）中径的测量：（1）用螺纹千分尺测量螺纹中径。

（2）用三针法测量螺纹中径。

三针法测量螺纹中径是一种比较精密的测量方法。

2、综合测量法：综合测量法就是对螺纹的各项尺寸用螺纹量规进行综合性的测量七、安全生产：1）车螺纹前检查车床正反车操纵机构及开合螺母等，以防操作失灵。

2）在吃刀时注意不要多摇进一圈，否则会发生车刀撞坏，工件顶弯或飞出等事故。

3）不能用手模螺纹表面，更不能用棉纱去擦正在旋转的螺纹工件，以防发生事故。

车螺纹的步骤与方法：（低速车削三角形螺纹Vく5米∕分）1、车螺纹前对工件的要求：1）螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（—），上偏差为0；因此在加工中，按照螺纹三级精度要求。

螺纹外径比公称直径小0.1p。

螺纹外径D=公称直径—0.1p2342345，精车时tく11232123机床的精度和螺纹车刀刃磨的质量。

螺纹梳刀是螺纹机床上常用的刀具，其制造精度较高(一般情况下，螺纹梳刀的螺纹齿由螺纹磨床磨出)，普遍用的是4个一套。

在汽车制造等机械行业中应用较多，消耗量也较大。

因为螺纹梳刀是成套使用，只要其中损坏一个，就要全套报废，造成浪费。

螺纹梳刀实质上是多齿的螺纹车刀，它既有切削部分又有校准部分，所以螺纹梳刀要比用螺纹车刀加工出的螺纹质量好。

由于螺纹梳刀在大规模生产中消耗较多，就可在报废的螺纹梳刀中选一个较好的平体梳刀(也称平体板牙)按图所示加工出梳刀夹持器，将平梳刀夹持其上，用在普通车床上加工长螺纹零件。

第5章数控车削加工工艺作业答案思考与练习题1、普通车床加工螺纹与数控车床加工螺纹有何区别？答：普通车床所能车削的螺纹相当有限，它只能车等导程的直、锥面公、英制螺纹，而且一台车床只能限定加工若干种导程的螺纹。

数控车床不但能车削任何等导程的直、锥和端面螺纹，而且能车增导程、减导程及要求等导程与变导程之间平滑过渡的螺纹，还可以车高精度的模数螺旋零件（如圆柱、圆弧蜗杆）和端面（盘形）螺旋零件等。

数控车床可以配备精密螺纹切削功能，再加上一般采用硬质合金成型刀具以及可以使用较高的转速，所以车削出来的螺纹精度高、表面粗糙度小。

2、车削螺纹时，为何要有引入距离与超越距离？答：在数控车床上车螺纹时，沿螺距方向的Z向进给应和车床主轴的旋转保持严格的速比关系，因此应避免在进给机构加速或减速的过程中切削，为此要有引入距离和超越距离。

3、车削加工台阶轴、凹形轮廓时，对刀具主、副偏角有何要求？答：加工阶梯轴时，主偏角≥90°；加工凹形轮廓时，若主、副偏角选得太小，会导致加工时刀具主后刀面、副后刀面与工件发生干涉，因此，必要时可作图检验。

4、加工路线的选择应遵循什么原则？答：加工路线的确定首先必须保持被加工零件的尺寸精度和表面质量，其次考虑数值计算简单、走刀路线尽量短、效率较高等。

因精加工的进给路线基本上都是沿其零件轮廓顺序进行的，因此确定进给路线的工作重点是确定粗加工及空行程的进给路线。

模拟自测题一、单项选择题1、车削加工适合于加工（ A ）类零件。

（A）回转体（B）箱体（C）任何形状（D）平面轮廓2、车削加工的主运动是（A ）。

（A）工件回转运动（B）刀具横向进给运动（C）刀具纵向进给运动（D）三者都是3、车细长轴时，使用中心架和跟刀架可以增加工件的（C ）。

（A）韧性（B）强度（C）刚性（D）稳定性4、影响刀具寿命的根本因素是（A ）。

（A）刀具材料的性能（B）切削速度（C）背吃刀量（D）工件材料的性能5、车床切削精度检查实质上是对车床（D ）和定位精度在切削加工条件下的一项综合检查。
