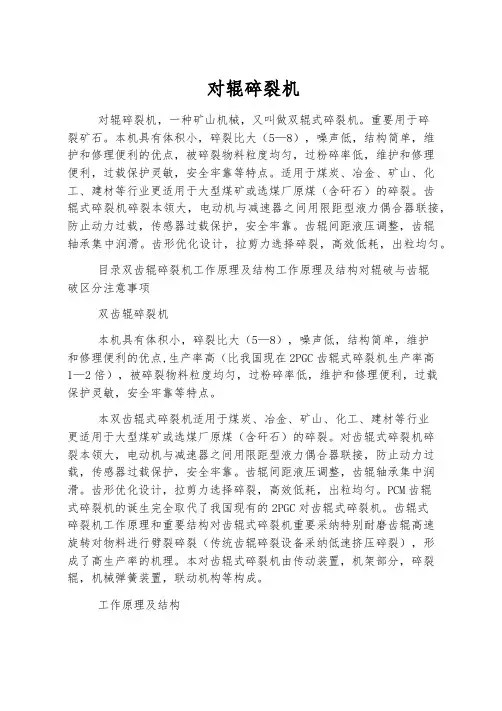

对辊破碎机工作原理

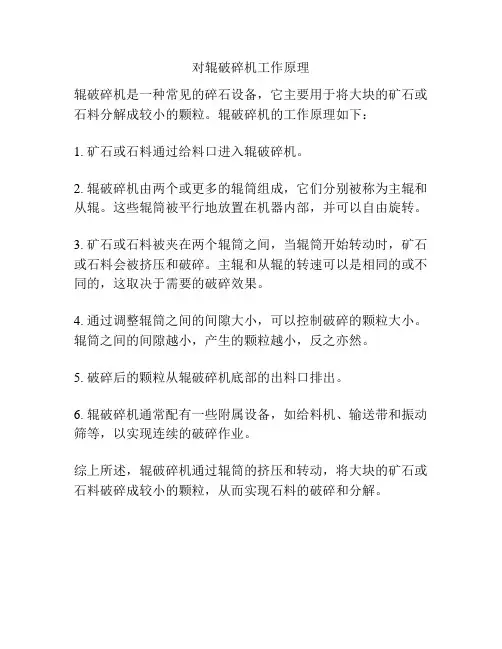

辊破碎机是一种常见的碎石设备，它主要用于将大块的矿石或石料分解成较小的颗粒。

辊破碎机的工作原理如下：
1. 矿石或石料通过给料口进入辊破碎机。

2. 辊破碎机由两个或更多的辊筒组成，它们分别被称为主辊和从辊。

这些辊筒被平行地放置在机器内部，并可以自由旋转。

3. 矿石或石料被夹在两个辊筒之间，当辊筒开始转动时，矿石或石料会被挤压和破碎。

主辊和从辊的转速可以是相同的或不同的，这取决于需要的破碎效果。

4. 通过调整辊筒之间的间隙大小，可以控制破碎的颗粒大小。

辊筒之间的间隙越小，产生的颗粒越小，反之亦然。

5. 破碎后的颗粒从辊破碎机底部的出料口排出。

6. 辊破碎机通常配有一些附属设备，如给料机、输送带和振动筛等，以实现连续的破碎作业。

综上所述，辊破碎机通过辊筒的挤压和转动，将大块的矿石或石料破碎成较小的颗粒，从而实现石料的破碎和分解。

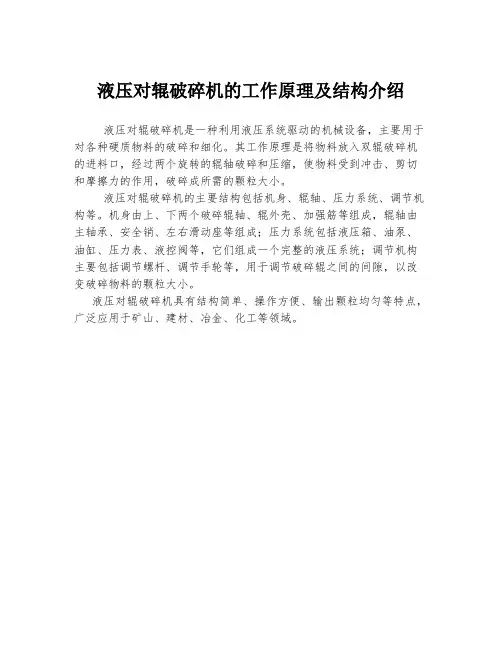

液压对辊破碎机的工作原理及结构介绍
液压对辊破碎机是一种利用液压系统驱动的机械设备，主要用于对各种硬质物料的破碎和细化。

其工作原理是将物料放入双辊破碎机的进料口，经过两个旋转的辊轴破碎和压缩，使物料受到冲击、剪切和摩擦力的作用，破碎成所需的颗粒大小。

液压对辊破碎机的主要结构包括机身、辊轴、压力系统、调节机构等。

机身由上、下两个破碎辊轴、辊外壳、加强筋等组成，辊轴由主轴承、安全销、左右滑动座等组成；压力系统包括液压箱、油泵、油缸、压力表、液控阀等，它们组成一个完整的液压系统；调节机构主要包括调节螺杆、调节手轮等，用于调节破碎辊之间的间隙，以改变破碎物料的颗粒大小。

液压对辊破碎机具有结构简单、操作方便、输出颗粒均匀等特点，广泛应用于矿山、建材、冶金、化工等领域。

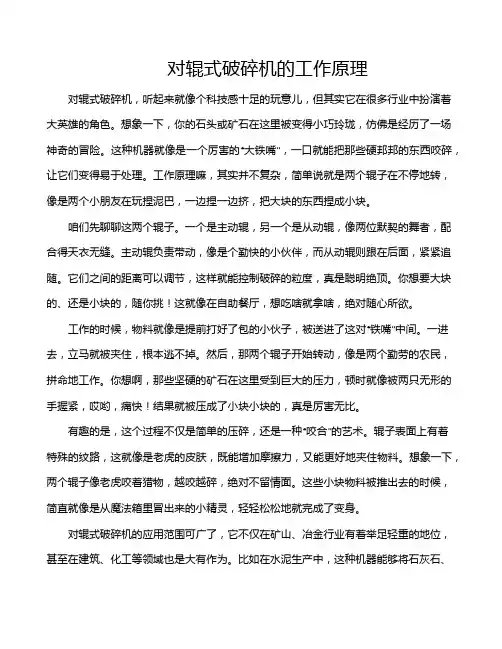

对辊式破碎机的工作原理对辊式破碎机，听起来就像个科技感十足的玩意儿，但其实它在很多行业中扮演着大英雄的角色。

想象一下，你的石头或矿石在这里被变得小巧玲珑，仿佛是经历了一场神奇的冒险。

这种机器就像是一个厉害的“大铁嘴”，一口就能把那些硬邦邦的东西咬碎，让它们变得易于处理。

工作原理嘛，其实并不复杂，简单说就是两个辊子在不停地转，像是两个小朋友在玩捏泥巴，一边捏一边挤，把大块的东西捏成小块。

咱们先聊聊这两个辊子。

一个是主动辊，另一个是从动辊，像两位默契的舞者，配合得天衣无缝。

主动辊负责带动，像是个勤快的小伙伴，而从动辊则跟在后面，紧紧追随。

它们之间的距离可以调节，这样就能控制破碎的粒度，真是聪明绝顶。

你想要大块的、还是小块的，随你挑！这就像在自助餐厅，想吃啥就拿啥，绝对随心所欲。

工作的时候，物料就像是提前打好了包的小伙子，被送进了这对“铁嘴”中间。

一进去，立马就被夹住，根本逃不掉。

然后，那两个辊子开始转动，像是两个勤劳的农民，拼命地工作。

你想啊，那些坚硬的矿石在这里受到巨大的压力，顿时就像被两只无形的手握紧，哎哟，痛快！结果就被压成了小块小块的，真是厉害无比。

有趣的是，这个过程不仅是简单的压碎，还是一种“咬合”的艺术。

辊子表面上有着特殊的纹路，这就像是老虎的皮肤，既能增加摩擦力，又能更好地夹住物料。

想象一下，两个辊子像老虎咬着猎物，越咬越碎，绝对不留情面。

这些小块物料被推出去的时候，简直就像是从魔法箱里冒出来的小精灵，轻轻松松地就完成了变身。

对辊式破碎机的应用范围可广了，它不仅在矿山、冶金行业有着举足轻重的地位，甚至在建筑、化工等领域也是大有作为。

比如在水泥生产中，这种机器能够将石灰石、粘土等原料粉碎成所需的粒度，为后续的混合和煅烧提供基础。

就像一位优秀的厨师，把各种食材处理得当，才能做出美味的佳肴。

此外，它的能耗相对较低，操作起来也不麻烦。

说白了，就是让你的生产效率蹭蹭往上涨，像坐了火箭一样。

设备本身的维护也挺简单，不需要太复杂的技巧，只要定期检查和保养，就能延长它的使用寿命。

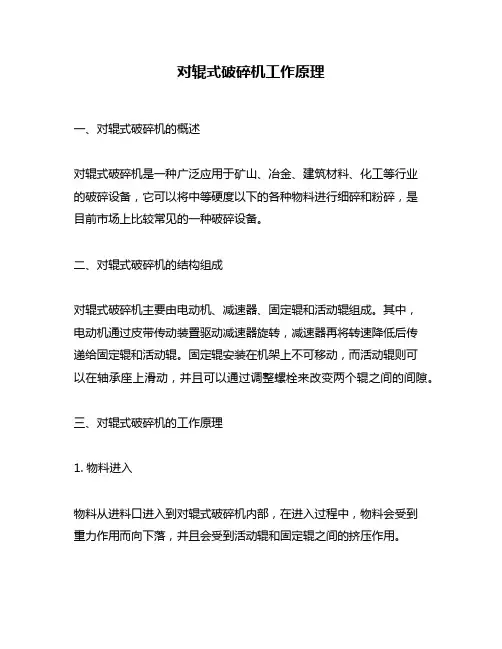

对辊式破碎机工作原理一、对辊式破碎机的概述对辊式破碎机是一种广泛应用于矿山、冶金、建筑材料、化工等行业的破碎设备，它可以将中等硬度以下的各种物料进行细碎和粉碎，是目前市场上比较常见的一种破碎设备。

二、对辊式破碎机的结构组成对辊式破碎机主要由电动机、减速器、固定辊和活动辊组成。

其中，电动机通过皮带传动装置驱动减速器旋转，减速器再将转速降低后传递给固定辊和活动辊。

固定辊安装在机架上不可移动，而活动辊则可以在轴承座上滑动，并且可以通过调整螺栓来改变两个辊之间的间隙。

三、对辊式破碎机的工作原理1. 物料进入物料从进料口进入到对辊式破碎机内部，在进入过程中，物料会受到重力作用而向下落，并且会受到活动辊和固定辊之间的挤压作用。

2. 碾压破碎在物料进入对辊式破碎机后，活动辊和固定辊之间的间隙会将物料挤压并压缩，从而使物料变形。

同时，由于活动辊和固定辊的转速不同，所以物料还会受到剪切作用，使其逐渐细化。

3. 排出物料经过以上的处理后，物料会被压缩成一定大小的颗粒，并且从对辊式破碎机的出料口排出。

四、对辊式破碎机的优点1. 粉尘少对辊式破碎机在工作时粉尘产生量少，可以有效减少环境污染。

2. 能耗低由于对辊式破碎机采用滚动方式进行破碎，在运转时能耗相对较低。

3. 细度高由于对辊式破碎机采用剪切和挤压方式进行破碎，所以能够将物料细化到更小的颗粒大小。

4. 适用范围广对辊式破碎机适用于各种中等硬度以下的物料进行细碎和粉碎，应用范围广泛。

五、对辊式破碎机的应用对辊式破碎机广泛应用于矿山、冶金、建筑材料、化工等行业，主要用于对各种中等硬度以下的物料进行细碎和粉碎。

在建筑材料行业中，对辊式破碎机主要用于生产水泥、石灰石等原材料；在冶金行业中，主要用于生产铁粉和钢铁废料的再利用；在化工行业中，主要用于生产各种化工原料和颜料。

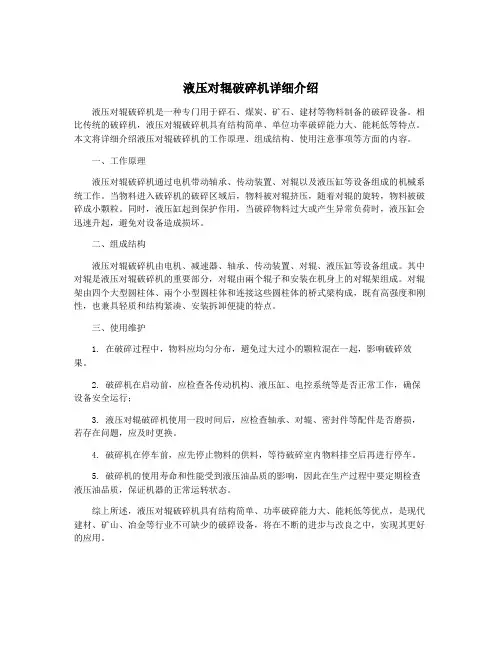

液压对辊破碎机详细介绍液压对辊破碎机是一种专门用于碎石、煤炭、矿石、建材等物料制备的破碎设备。

相比传统的破碎机，液压对辊破碎机具有结构简单、单位功率破碎能力大、能耗低等特点。

本文将详细介绍液压对辊破碎机的工作原理、组成结构、使用注意事项等方面的内容。

一、工作原理液压对辊破碎机通过电机带动轴承、传动装置、对辊以及液压缸等设备组成的机械系统工作。

当物料进入破碎机的破碎区域后，物料被对辊挤压，随着对辊的旋转，物料被破碎成小颗粒。

同时，液压缸起到保护作用，当破碎物料过大或产生异常负荷时，液压缸会迅速升起，避免对设备造成损坏。

二、组成结构液压对辊破碎机由电机、减速器、轴承、传动装置、对辊、液压缸等设备组成。

其中对辊是液压对辊破碎机的重要部分，对辊由兩个辊子和安装在机身上的对辊架组成。

对辊架由四个大型圆柱体、兩个小型圆柱体和连接这些圆柱体的桥式梁构成，既有高强度和刚性，也兼具轻质和结构紧凑、安装拆卸便捷的特点。

三、使用维护1. 在破碎过程中，物料应均匀分布，避免过大过小的颗粒混在一起，影响破碎效果。

2. 破碎机在启动前，应检查各传动机构、液压缸、电控系统等是否正常工作，确保设备安全运行；3. 液压对辊破碎机使用一段时间后，应检查轴承、对辊、密封件等配件是否磨损，若存在问题，应及时更换。

4. 破碎机在停车前，应先停止物料的供料，等待破碎室内物料排空后再进行停车。

5. 破碎机的使用寿命和性能受到液压油品质的影响，因此在生产过程中要定期检查液压油品质，保证机器的正常运转状态。

综上所述，液压对辊破碎机具有结构简单、功率破碎能力大、能耗低等优点，是现代建材、矿山、冶金等行业不可缺少的破碎设备，将在不断的进步与改良之中，实现其更好的应用。

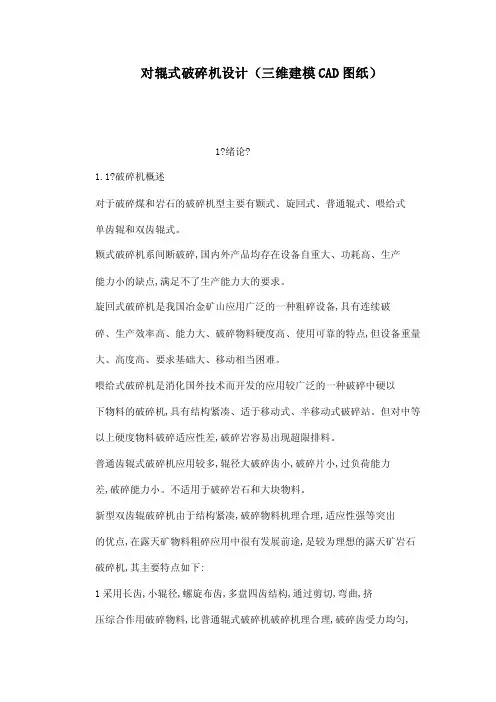

对辊式破碎机设计（三维建模CAD图纸）1?绪论?1.1?破碎机概述对于破碎煤和岩石的破碎机型主要有颗式、旋回式、普通辊式、喂给式单齿辊和双齿辊式。

颗式破碎机系间断破碎,国内外产品均存在设备自重大、功耗高、生产能力小的缺点,满足不了生产能力大的要求。

旋回式破碎机是我国冶金矿山应用广泛的一种粗碎设备,具有连续破碎、生产效率高、能力大、破碎物料硬度高、使用可靠的特点,但设备重量大、高度高、要求基础大、移动相当困难。

喂给式破碎机是消化国外技术而开发的应用较广泛的一种破碎中硬以下物料的破碎机,具有结构紧凑、适于移动式、半移动式破碎站。

但对中等以上硬度物料破碎适应性差,破碎岩容易出现超限排料。

普通齿辊式破碎机应用较多,辊径大破碎齿小,破碎片小,过负荷能力差,破碎能力小。

不适用于破碎岩石和大块物料。

新型双齿辊破碎机由于结构紧凑,破碎物料机理合理,适应性强等突出的优点,在露天矿物料粗碎应用中很有发展前途,是较为理想的露天矿岩石破碎机,其主要特点如下:1采用长齿,小辊径,螺旋布齿,多盘四齿结构,通过剪切,弯曲,挤压综合作用破碎物料,比普通辊式破碎机破碎机理合理,破碎齿受力均匀,允许入料力度大,特别适于粗碎。

2设备结构紧凑,布置灵活,所占空间尺寸小,尤其是破碎高度小,能够有效地降低整体布置高度,大大降低破碎站的造价。

4破碎辊转速低,磨损小,噪音低,灰尘小。

5破碎机基础设计简单,由于采用整体式结构,驱动减速器直接连接到破碎机框架上,使得传到基础上的力大大减小,设备振动小,有利于设在移动。

6采用特殊设计过载能力强的减速器,对物料的适应性强,与普通辊式和喂给式破碎机相比,破碎物料的硬度大,同时由于长齿的交叉布置得到相互梳理作用,也可破碎粘性物料。

?MMD? 公司新型双齿辊破碎机已形成中心距 500, 625, 750, 1000,?1300mm系列产品,可以满足不同生产能力的需要,同时具有不同的齿型结构,可以满足不同物料的破碎。

动画选厂各种破碎机示意图
矿山破碎机是选矿必不可少的设备，主要对各类石料进行破碎作业。

常用破碎机械有颚式破碎机、反击式破碎机、锤式破碎机、辊式破碎机、圆锥式破碎机、移动式破碎机等等。

让我们来看看，破碎机的运动原理吧！
1、颚式破碎机机械运动原理图
2、对辊破碎机运行原理图
3、反击式破碎机运行原理图
4、圆锥破碎机运行原理图
5、打击式破碎机
6、锤式破碎机运行原理图
7、振动筛运行原理图
8、移动破碎站运行原理图
9、砂石生产线运行模拟图
10、双齿辊式破碎机
11.双光辊破碎机
来源：直观学机械整理（部分动图来自机制砂石设备网）。

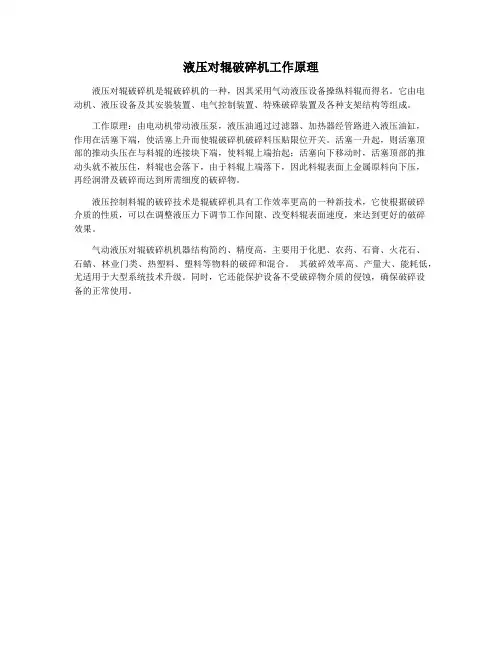

液压对辊破碎机工作原理
液压对辊破碎机是辊破碎机的一种，因其采用气动液压设备操纵料辊而得名。

它由电
动机、液压设备及其安裝装置、电气控制装置、特殊破碎装置及各种支架结构等组成。

工作原理：由电动机带动液压泵，液压油通过过滤器、加热器经管路进入液压油缸，
作用在活塞下端，使活塞上升而使辊破碎机破碎料压贴限位开关。

活塞一升起，则活塞顶
部的推动头压在与料辊的连接块下端，使料辊上端抬起；活塞向下移动时，活塞顶部的推
动头就不被压住，料辊也会落下，由于料辊上端落下，因此料辊表面上金属原料向下压，
再经润滑及破碎而达到所需细度的破碎物。

液压控制料辊的破碎技术是辊破碎机具有工作效率更高的一种新技术，它使根据破碎
介质的性质，可以在调整液压力下调节工作间隙、改变料辊表面速度，来达到更好的破碎
效果。

气动液压对辊破碎机机器结构简约、精度高，主要用于化肥、农药、石膏、火花石、
石蜡、林业门类、热塑料、塑料等物料的破碎和混合。

其破碎效率高、产量大、能耗低，尤适用于大型系统技术升级。

同时，它还能保护设备不受破碎物介质的侵蚀，确保破碎设
备的正常使用。

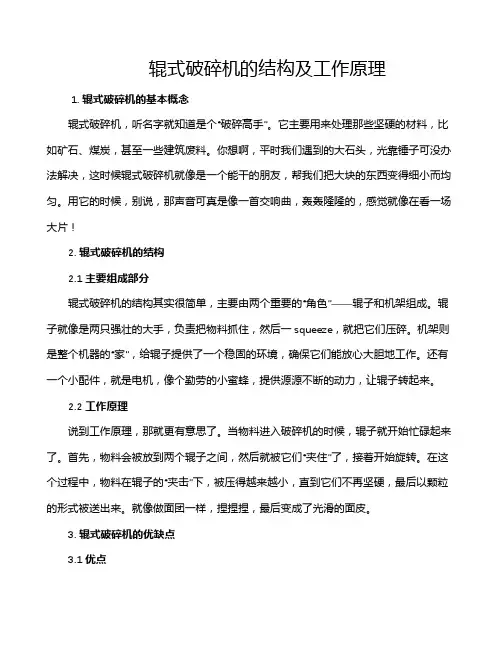

辊式破碎机的结构及工作原理1. 辊式破碎机的基本概念辊式破碎机，听名字就知道是个“破碎高手”。

它主要用来处理那些坚硬的材料，比如矿石、煤炭，甚至一些建筑废料。

你想啊，平时我们遇到的大石头，光靠锤子可没办法解决，这时候辊式破碎机就像是一个能干的朋友，帮我们把大块的东西变得细小而均匀。

用它的时候，别说，那声音可真是像一首交响曲，轰轰隆隆的，感觉就像在看一场大片！2. 辊式破碎机的结构2.1 主要组成部分辊式破碎机的结构其实很简单，主要由两个重要的“角色”——辊子和机架组成。

辊子就像是两只强壮的大手，负责把物料抓住，然后一 squeeze，就把它们压碎。

机架则是整个机器的“家”，给辊子提供了一个稳固的环境，确保它们能放心大胆地工作。

还有一个小配件，就是电机，像个勤劳的小蜜蜂，提供源源不断的动力，让辊子转起来。

2.2 工作原理说到工作原理，那就更有意思了。

当物料进入破碎机的时候，辊子就开始忙碌起来了。

首先，物料会被放到两个辊子之间，然后就被它们“夹住”了，接着开始旋转。

在这个过程中，物料在辊子的“夹击”下，被压得越来越小，直到它们不再坚硬，最后以颗粒的形式被送出来。

就像做面团一样，捏捏捏，最后变成了光滑的面皮。

3. 辊式破碎机的优缺点3.1 优点咱们先来聊聊辊式破碎机的优点。

首先，它的破碎效率可高了，几乎没有什么材料能逃出它的“魔掌”。

而且，辊式破碎机的能耗相对较低，真是省钱的好帮手。

另外，辊子的磨损也不大，这样就能减少更换的频率，真是让人省心。

3.2 缺点当然，任何事物都有两面，辊式破碎机也不例外。

它对进料的粒度要求比较严格，如果进来的材料太大，可能会导致机器“感冒”。

而且，辊式破碎机的破碎粒度虽然可调，但有时候还是没法达到特别细的效果。

不过，只要知道它的“性格”，用得当就没问题啦。

总结所以，总体来看，辊式破碎机就像是一个老练的厨师，虽然偶尔也会犯小错误，但总体来说，它的表现可圈可点。

无论是面对坚硬的矿石，还是各种建筑垃圾，它总能发挥出它的“绝活”。
