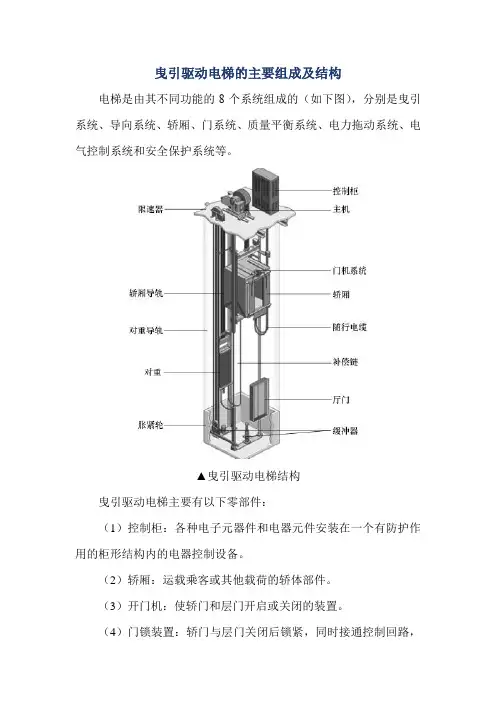

曳引驱动电梯的主要组成及结构电梯是由其不同功能的8个系统组成的（如下图），分别是曳引系统、导向系统、轿厢、门系统、质量平衡系统、电力拖动系统、电气控制系统和安全保护系统等。

▲曳引驱动电梯结构曳引驱动电梯主要有以下零部件：（1）控制柜：各种电子元器件和电器元件安装在一个有防护作用的柜形结构内的电器控制设备。

（2）轿厢：运载乘客或其他载荷的轿体部件。

（3）开门机：使轿门和层门开启或关闭的装置。

（4）门锁装置：轿门与层门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。

（5）安全触板：在轿厢关闭过程中，当有乘客或障碍物触及时，轿门重新打开的机械门保护装置。

（6）光幕：在轿门关闭过程中，当有乘客或物体通过轿门时，在轿门高度方向上的特定范围内可自动探测并发出信号使轿门重新打开的门保护装置。

（7）曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动和停止电梯的装置。

（8）有齿轮曳引机：电动机通过减速器驱动曳引轮的曳引机。

（9）无齿轮曳引机：电动机直接驱动曳引轮的曳引轮。

（10）曳引绳：连接轿厢和对重装置，并靠曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。

（11）导轨：供轿厢和对重运行的导向部件。

（12）补偿装置：用来平衡由于电梯提升高度过高、曳引绳过长造成运行过程中偏重现象的部件。

（13）轿顶检修装置：设置在轿顶上部，供检修人员检修时应用的装置。

（14）操纵箱：用开关、按钮操纵轿厢运行的电气装置。

（15）停止按钮（急停按钮）：能断开控制电路或发出控制信号给处理器，最终使轿厢停止运行的按钮。

（16）极限开关：当轿厢运行超越端站停止装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。

（17）超载装置：当轿厢超过额定载重量时，能发出警告信号并使轿厢不能运行的安全装置。

（18）限速器：当电梯的运行速度超过额定速度一定值时，其动作能导致安全钳动作的安全装置。

电梯功能及结构图
一、主要是由控制部分、驱动部分及曳引部分组成。

从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。

电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。

所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。

二、为什么电梯在楼上，而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到
一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。

三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。

唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。

电梯初级知识点总结图解一、电梯基本结构和工作原理1. 电梯的基本结构电梯主要由电梯舱、悬挂系统、门系统、传动系统、控制系统等部分组成。

电梯舱是乘客和货物的载体，悬挂系统包括导轨、钢丝绳、平衡块等，并负责支撑和运行电梯舱。

门系统包括门轨、门扇等，负责电梯的开启和关闭。

传动系统包括电动机、减速机、导轮等，负责提供动力和传递力量。

控制系统包括控制柜、电气元件、传感器等，负责控制电梯的运行和安全。

2. 电梯的工作原理电梯的运行是由电动机驱动，通过传动系统提供力量，使得电梯舱在导轨上上下运动。

控制系统监控电梯的运行状态，通过电气信号和控制指令控制电梯的开闭、停靠等操作。

电梯的安全装置和紧急系统能够在发生故障或紧急情况下及时保护乘客和货物的安全。

二、电梯的安全设施和标准1. 电梯的安全装置电梯的安全装置包括限速器、安全钳、轿厢限位器、门锁检测装置、地震传感器等。

限速器在电梯超速时立即制动，安全钳在电梯发生意外时立即切断电梯的电源，轿厢限位器能够确保电梯在轨道范围内运行，门锁检测装置能够确保电梯门的关闭，地震传感器能够在地震发生时及时停机。

2. 电梯的安全标准电梯的安全标准包括国际标准、行业标准和地方标准。

国际标准主要是由国际电梯协会和国际标准化组织制订，主要包括EN115、EN81、ISO 9001等。

行业标准由国内电梯行业协会和标准化组织制订，地方标准由各地政府和相关部门制订。

三、电梯的维护和保养1. 电梯的维护周期电梯的维护周期通常包括日常维护、周期性维护和定期大修。

日常维护是指对电梯日常运行中的小故障和异常进行处理，周期性维护是指根据电梯的使用情况进行定期检查和保养，定期大修是指根据电梯的使用寿命进行全面维修和更新。

2. 电梯的维护内容电梯的维护内容包括机械部分的润滑、检查和清洁，电气部分的检查和调试，安全装置和紧急系统的测试和维护，控制系统和传感器的检查和校准等。

3. 电梯的维保单位和人员电梯的维保单位通常是由电梯生产厂家或专业维保公司提供，维保人员需要有相关的资质和证书，能够熟练操作和维护电梯，保证电梯的安全和稳定运行。

电梯功能及结构图
一、主要是由控制部分、驱动部分及曳引部分组成。

从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。

电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。

所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。

二、为什么电梯在楼上，而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过
程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。

三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。

唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。

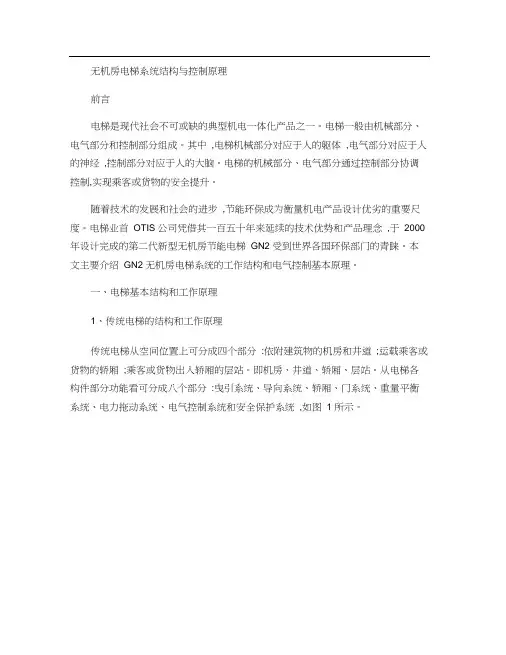

无机房电梯系统结构与控制原理前言电梯是现代社会不可或缺的典型机电一体化产品之一。

电梯一般由机械部分、电气部分和控制部分组成。

其中,电梯机械部分对应于人的躯体,电气部分对应于人的神经,控制部分对应于人的大脑。

电梯的机械部分、电气部分通过控制部分协调控制,实现乘客或货物的安全提升。

随着技术的发展和社会的进步,节能环保成为衡量机电产品设计优劣的重要尺度。

电梯业首OTIS 公司凭借其一百五十年来延续的技术优势和产品理念,于2000 年设计完成的第二代新型无机房节能电梯GN2 受到世界各国环保部门的青睐。

本文主要介绍GN2 无机房电梯系统的工作结构和电气控制基本原理。

一、电梯基本结构和工作原理1、传统电梯的结构和工作原理传统电梯从空间位置上可分成四个部分:依附建筑物的机房和井道;运载乘客或货物的轿厢;乘客或货物出入轿厢的层站。

即机房、井道、轿厢、层站。

从电梯各构件部分功能看可分成八个部分:曳引系统、导向系统、轿厢、门系统、重量平衡系统、电力拖动系统、电气控制系统和安全保护系统,如图 1 所示。

图 1 传统电梯结构原理图(1 电力拖动系统:由电动机、减速机、制动器、供电系统、速度反馈装置和调速装置等组成,实现带电梯速度控制、提供驱动力;(2曳引系统:由曳引机、曳引轮、钢丝绳、导向轮和反绳轮等组成,实现电梯驱动力的输出与传递;(3导向系统:包括轿厢的导轨、对重的导轨及其导轨架等,实现轿厢和对重活动自由度的限制,使其只能沿导轨运动;(4 轿厢:包括轿厢架和轿厢体,运载乘客或货物的载体;(5门系统:包括轿厢门、层门、开门机、联动机构和门锁,实现运行时层与轿厢门的安全封闭和到站打开、乘客或货物安全进出(6 重量平衡系统:包括对重和重量补偿装置等,实现轿厢重量相对平衡和高层电梯中曳引绳长度影响的补偿;(7 电气控制系统:包括操纵装置、位置显示装置、控制柜和选层器等,实现电梯的运行操控,是电梯动作的指挥中心;(8 安全保护系统:包括限速器、安全钳、缓冲器和端站保护装置、供电系统断相错相保护装置、超越上下极限工作位置保护装置、层门锁与轿门电气联锁装置、电动机超速过载与编码器断线保护等,保障电梯安全和长期稳定运行。

电梯工作原理及结构图电梯是现代社会中广泛应用的一种交通工具，它能够垂直地运送人员或者物品，极大地方便了人们的出行和物品的运输。

本文将详细介绍电梯的工作原理和结构图。

一、电梯的工作原理电梯的工作原理主要包括以下几个方面：1. 电动机驱动：电梯的运行主要依靠电动机。

当电梯接收到乘客的指令后，电动机开始工作，将电能转化为机械能，驱动电梯的运行。

2. 电梯控制系统：电梯的控制系统负责接收并处理乘客的指令，以及监测电梯的状态。

通过电梯控制系统，乘客可以选择所需楼层，并且电梯会根据指令做出相应的动作。

3. 悬挂系统：电梯的悬挂系统包括钢丝绳、导轨等部件。

钢丝绳起到承载电梯分量的作用，导轨则保证电梯在运行过程中的稳定性。

4. 安全系统：电梯的安全系统是保障乘客安全的重要组成部份。

安全系统包括限速器、安全钳等装置，一旦电梯超速或者发生其他异常情况，安全系统会自动启动，确保乘客的安全。

二、电梯的结构图电梯的结构图主要包括以下几个部份：1. 电梯机房：电梯机房是电梯的核心部份，主要安装电动机、控制系统等设备。

电梯机房通常位于楼顶或者底部，以便于维护和保养。

2. 电梯井道：电梯井道是电梯运行的通道，它垂直贯通楼层，为电梯提供运行空间。

井道内安装有导轨、钢丝绳等悬挂系统，以及安全装置等。

3. 电梯轿厢：电梯轿厢是乘客乘坐的空间，它通常由钢板制成，具有足够的强度和稳定性。

轿厢内装有按钮、显示屏等设备，方便乘客选择楼层和了解电梯状态。

4. 门系统：电梯门系统包括轿厢门和门套。

轿厢门通常由两扇门组成，通过开合控制乘客进出轿厢。

门套则起到保护和美观的作用。

5. 安全装置：电梯的安全装置包括限速器、安全钳等。

限速器可以监测电梯的运行速度，一旦超速，会自动刹车。

安全钳则可以防止电梯意外坠落。

综上所述，电梯的工作原理主要是通过电动机驱动，配合控制系统和悬挂系统实现乘客的垂直运输。

电梯的结构图包括机房、井道、轿厢、门系统和安全装置等组成部份。

电梯工作原理及结构图引言概述：电梯是现代建造中不可或者缺的交通工具，它的浮现极大地方便了人们的生活和工作。

本文将详细介绍电梯的工作原理及结构图，匡助读者更好地理解电梯的运行机制。

一、电梯的工作原理1.1 电动机驱动电梯的工作原理基于电动机的驱动。

当电梯的按钮被按下后，电动机开始工作，产生动力驱动电梯的升降运动。

1.2 电梯轿厢与配重的配合电梯轿厢与配重通过钢丝绳相连，形成一个闭合的回路。

当电动机启动时，通过控制钢丝绳的升降运动，使得电梯轿厢和配重能够相对运动。

1.3 电梯的控制系统电梯的控制系统是电梯工作的关键。

它通过感应电梯轿厢内的按钮和外部的楼层按钮，控制电梯的运行方向、速度和停靠楼层，确保电梯能够准确到达乘客所需的楼层。

二、电梯的结构图2.1 电梯轿厢电梯轿厢是电梯的核心部份，用于运载乘客和货物。

它通常由钢板制成，具有一定的载重能力。

轿厢内部设有按钮和显示屏，方便乘客操作和了解电梯的运行状态。

2.2 钢丝绳和配重钢丝绳是连接电梯轿厢和配重的关键部件，承担着支撑和传递力的作用。

配重的作用是平衡电梯轿厢的分量，使得电梯能够平稳运行。

2.3 电动机和驱动系统电动机是电梯的动力来源，通常安装在电梯井道的顶部。

驱动系统包括电动机、减速器和传动装置，通过将电动机的动力传递给钢丝绳，实现电梯的升降运动。

三、电梯的安全装置3.1 限速器限速器是电梯的重要安全装置，用于监测电梯的运行速度。

当电梯超过安全速度时，限速器会自动切断电梯的动力，确保乘客的安全。

3.2 安全门和门锁安全门和门锁是保证乘客安全的重要设备。

它们能够防止乘客在电梯运行时误闯或者坠落。

3.3 紧急住手按钮紧急住手按钮是乘客在紧急情况下住手电梯运行的关键设备。

一旦按下该按钮，电梯会即将住手运行，以保证乘客的安全。

四、电梯的维护和保养4.1 定期巡检电梯的维护和保养需要定期进行巡检，检查电梯的各项功能是否正常，如电动机、钢丝绳、控制系统等。

4.2 润滑和清洁电梯的零部件需要定期润滑和清洁，以保证其正常运行和延长使用寿命。
