电梯工作原理及结构图一、电梯工作原理电梯是一种垂直运输设备，通过电动机驱动，使电梯的升降运动实现人员或者物品的快速、安全的运输。
电梯的工作原理主要包括以下几个方面：1.1 电动机驱动电梯的运行离不开电动机的驱动。
电梯通常采用交流电动机或者直流电动机作为驱动源，通过电源系统提供的电能，将电能转化为机械能，驱动电梯的升降运动。
1.2 控制系统电梯的控制系统起着重要的作用，它能够控制电梯的起停、开关门等动作。
控制系统通常由电梯控制器、按钮、传感器等组成。
当乘客按下电梯内或者外的按钮时，控制系统会根据指令来控制电梯的运行。
1.3 安全系统为了保障乘客的安全，电梯还配备了多重安全系统。
其中包括紧急制动器、限速器、安全钳等。
紧急制动器能够在电梯发生故障时迅速刹车，避免发生意外。
限速器能够监测电梯的运行速度，一旦超过安全范围，会自动切断电梯的电源。
安全钳则能够在电梯超过安全高度时，阻挠电梯继续上升。
1.4 平衡系统电梯还配备了平衡系统，主要用于平衡电梯的重力和负荷。
平衡系统通常由配重和平衡绳组成。
配重通过重力作用，与电梯的载荷相平衡，减小电梯电动机的负荷，提高电梯的运行效率。
二、电梯结构图电梯的结构图包括电梯的主要组成部份及其相互关系，下面是一个简化的电梯结构图：2.1 电梯井道电梯井道是电梯的固定运行轨道，通常由钢结构构成。
井道内有电梯轿厢和配重块运行的轨道。
2.2 电梯轿厢电梯轿厢是乘客或者物品运输的空间，通常由钢结构构成。
轿厢内配有按钮、指示灯等设备，用于乘客选择楼层和显示当前楼层。
2.3 电梯门电梯门用于乘客进出电梯轿厢，通常由金属材料制成。
电梯门通常分为外门和内门，外门用于隔离电梯轿厢和楼层空间，内门用于隔离电梯轿厢和电梯井道。
2.4 电梯驱动系统电梯驱动系统由电动机、减速器和传动装置组成。
电动机通过减速器和传动装置将电能转化为机械能，驱动电梯的升降运动。
2.5 电梯导轨电梯导轨用于引导电梯轿厢和配重块的运行轨迹，通常由钢材制成。

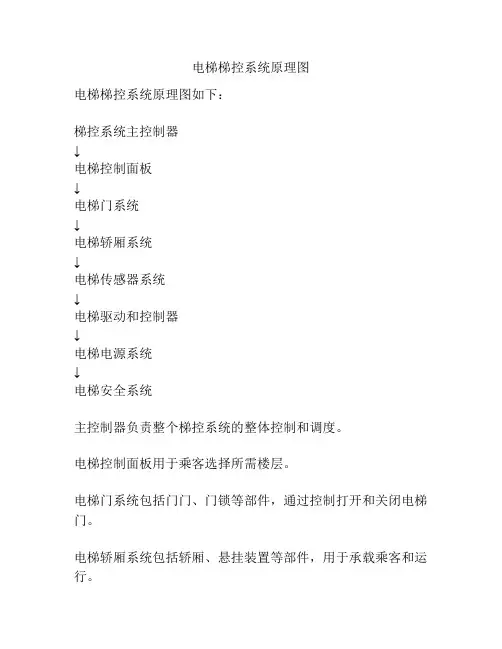

电梯梯控系统原理图
电梯梯控系统原理图如下：
梯控系统主控制器
↓
电梯控制面板
↓
电梯门系统
↓
电梯轿厢系统
↓
电梯传感器系统
↓
电梯驱动和控制器
↓
电梯电源系统
↓
电梯安全系统
主控制器负责整个梯控系统的整体控制和调度。
电梯控制面板用于乘客选择所需楼层。
电梯门系统包括门门、门锁等部件，通过控制打开和关闭电梯门。
电梯轿厢系统包括轿厢、悬挂装置等部件，用于承载乘客和运行。
电梯传感器系统用于监测轿厢位置、速度等参数，并向控制器提供反馈信息。
电梯驱动和控制器负责根据控制信号控制驱动轿厢运行。
电梯电源系统为梯控系统提供电力供应。
电梯安全系统包括安全门、电梯紧急停止按钮等，用于保障乘客的安全。

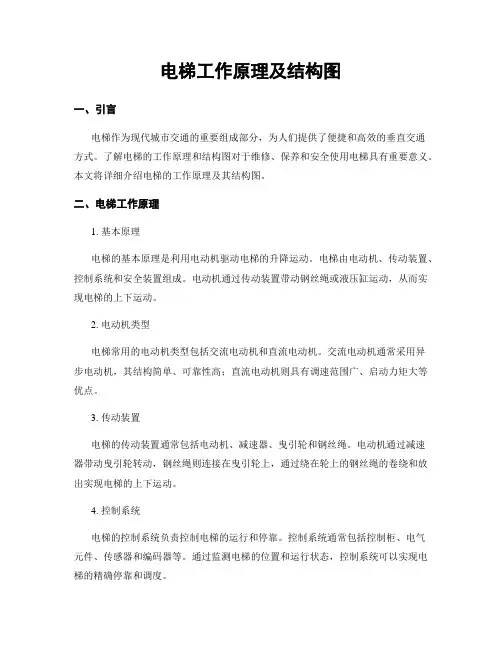

电梯工作原理及结构图一、引言电梯作为现代城市交通的重要组成部分，为人们提供了便捷和高效的垂直交通方式。
了解电梯的工作原理和结构图对于维修、保养和安全使用电梯具有重要意义。
本文将详细介绍电梯的工作原理及其结构图。
二、电梯工作原理1. 基本原理电梯的基本原理是利用电动机驱动电梯的升降运动。
电梯由电动机、传动装置、控制系统和安全装置组成。
电动机通过传动装置带动钢丝绳或液压缸运动，从而实现电梯的上下运动。
2. 电动机类型电梯常用的电动机类型包括交流电动机和直流电动机。
交流电动机通常采用异步电动机，其结构简单、可靠性高；直流电动机则具有调速范围广、启动力矩大等优点。
3. 传动装置电梯的传动装置通常包括电动机、减速器、曳引轮和钢丝绳。
电动机通过减速器带动曳引轮转动，钢丝绳则连接在曳引轮上，通过绕在轮上的钢丝绳的卷绕和放出实现电梯的上下运动。
4. 控制系统电梯的控制系统负责控制电梯的运行和停靠。
控制系统通常包括控制柜、电气元件、传感器和编码器等。
通过监测电梯的位置和运行状态，控制系统可以实现电梯的精确停靠和调度。
5. 安全装置为了保证电梯的安全运行，电梯还配备了多种安全装置。
常见的安全装置包括限速器、安全钳、紧急制动器和电气安全装置等。
这些安全装置可以在电梯超速、钢丝绳断裂或其他紧急情况下，及时停止电梯的运行，保护乘客的生命安全。
三、电梯结构图为了更好地理解电梯的结构和工作原理，下面是一份典型的电梯结构图。
1. 电梯机房电梯机房是电梯的核心部分，通常位于建筑物的顶层或底层。
机房内安装有电动机、减速器、控制柜等设备。
2. 曳引轮和钢丝绳曳引轮是电梯的关键部件，通过电动机的驱动带动曳引轮转动。
钢丝绳则连接在曳引轮上，通过卷绕和放出实现电梯的上下运动。
3. 导轨和导轨架导轨和导轨架是电梯的支撑结构，用于引导电梯的运动。
导轨通常固定在建筑物的井道内，导轨架则连接在电梯的底部。
4. 井道和门套井道是电梯运动的空间，通常位于建筑物的垂直轴线上。
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
电梯功能及结构图
一、主要是由控制部分、驱动部分及曳引部分组成。
从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。
电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。
二、为什么电梯在楼上，而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。
唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。
