基于双平面的电力调度数据网设计

电力调度数据网安全防护设计及实现发布时间：2022-07-05T08:45:04.771Z 来源：《福光技术》2022年14期作者：耿炜龙[导读] 电力调度数据网是电厂和网局之间进行数据传输和业务往来的重要渠道，如何保证数据业务传输过程中的安全性、稳定性，减少调度数据被恶意破坏成为重要问题。

国网清徐县供电公司山西清徐 030400摘要：电力调度数据网是电厂和网局之间进行数据传输和业务往来的重要渠道，如何保证数据业务传输过程中的安全性、稳定性，减少调度数据被恶意破坏成为重要问题。

在这一背景下，做好电力调度数据网的安全防护是人们急需要解决的问题，本文就对电力调度数据网安全防护设计及实现措施进行深入探讨。

关键词：电力；调度；数据网；安全电力调度数据网是一条十分重要的信息通道，要想确保其得到安全高效的运行，从而避免调度数据被恶意攻击、篡改和破坏，确保电力数据网调度系统安全高效的运行。

需要切实加强对其的安全防护设计，才能更好地促进电力调度工作的顺利实施。

1、电力调度数据网分析 1.1组网分析专线方式组网现在普遍采用的调度数据传输方式，通过模拟使用数字通道，对传输效率和质量都有一定影响。

另外，SCADA/EMS系统、电能计量等系统都分别建立了相应的组网通道，没有协调的规划，造成网络资源分散化。

一些承载网络的带宽利用率非常不佳，甚至一些承载网络根本不能满足业务需求，这可能导致会加大建设成本和浪费通道资源。

调度数据网络采用IP技术形成组网，能够进行多种业务，灵活、高效地分配带宽，实现最大化的共享通道资源。

新的调度数据网络形成以后，以往的SCADA/EMS系统101协议的数据采集模式将慢慢地转移到基于104协议的网络数据采集模式，电能计量等业务也将会相应地进行过渡，以迎合各种业务对网络通道不断增长的需求。

1.2技术分析可靠性：专线网络的可靠性通常通过通道的冗余度实现。

因为SCADA/EMS系统前端机采用串口进行通信，在SDH通道上专线采用脉冲编码调制技术，对SDH环网进行线路保护，然而还是不能避免其中的单点故障。

电力调度中心统一数据平台的设计杨晶摘要：如今，在各大领域中都会广泛运用电子自动化系统，但在实际的运用中，会存在很多的网络安全问题，这些问题都是很难进行解决的，对此就需要优化电子调度平台设计。

基于此，本文将针对电子调度中心统一数据设计方面进行深入的剖析和研究，为完善统一数据设计提供参考意见。

关键词：电子调度中心；统一数据；平台设计随着如今计算机技术的高速发展，伴随而来的是通信技术、网络技术、软件技术的出现，很多的自动化系统开始走进人们的生活中，无论是如今的调整可视化系统上还是生产管理系统这些方面都已经将自动化系统运用在其中，有了就这样的技术支持，满足了各个业务部门在数据共享和数据交换这些环节上的需求。

但是因为这些系统都是具有独立性的，所以各种信息会出现大量的冗余现象出现，这就使得各部门之间存在的信息无法进行交互操作和共享。

1设计的思路简析在实际的工作开展中，数据访问服务、公用数据管理工作和系统之间进行互联这三个方向成了统一数据平台开展工作的最终目的。

这家也就是表明了需要针对电力中的公用数据做到集中的管理，公用信息方面的工作维护这些工作，从而实现系统间两两通信现象的减少，让互联网工作上的减少的这些目的[1]。

2管理公用数据方面什么是电力系统公用数据，其实就是指地理位置、设备铭牌、用电用户属性、连接关系、组织归属等一些静态的信息。

甚至是指运行管理信息、设备物理状态、网络拓扑关系、运行质量信息等一些动态的信息。

统一数据平台提供给人们是在公用数据中具备的数据管理功能，这其中就包含着对公用信息的建模工作、版本管理、安全管理、数据变更、数据备份等这些工作。

而通常的数据管理工作主要需要是从两个步骤进行的，就是上述中的统一管理静态信息和动态信息[2]。

而管理静态信息是需要运用一些大型商用数据库展开管理工作的，是需要建立在系统的基础上的，只用这样的数据库才可以能支持双机磁盘阵列。

而针对公用信息进行建模工作则是建立在 IE C6197/IE C61968 这样的标准上实现的，除此之外，还可以通过让用户自定义这样的方式进行扩展。

探究电力调度数据网架构及组网技术发表时间：2018-03-12T10:10:44.737Z 来源：《电力设备》2017年第29期作者：张昀申永强李萍[导读] 摘要：电力调度数据网是为电力调度生产服务的专用数据网络，它的应用范围是变电站和调度中心，对电力系统发电、送电、变电等方面起着协调的作用，能够满足电力系统信息传输的需要，保证电网安全可靠地工作，并尽可能地降低费用。

（国网山东省电力公司烟台供电公司山东烟台 264000）摘要：电力调度数据网是为电力调度生产服务的专用数据网络，它的应用范围是变电站和调度中心，对电力系统发电、送电、变电等方面起着协调的作用，能够满足电力系统信息传输的需要，保证电网安全可靠地工作，并尽可能地降低费用。

构建良好的调度数据网至关重要。

关键词：电力调度；数据网架构；组网技术一、电力调度数据网研究现状学术界对电力调度数据网给予了一定的关注，并且有着越来越清晰的研究方向，总结来讲，大致可以划分为两个方向。

第一，分析电力调度数据网的结构特性，对电力系统中数据结构的鲁棒性所发挥的作用进行研究，并且在分析结构特性中利用了复杂的网络理论。

第二，研究调度数据网的安全性，以信息安全的角度出发对影响到电力调度信息安全的因素进行分析，从而提高调度数据网的可靠性。

一般情况下，在应用调度系统中需要做好加密或者防火墙保护。

电力调度数据网在信息技术不断发展的今天逐渐承载越来越多的业务，也凸显了其多方位和多层次的特点，同时数据网建设需要有着高信息传输性。

EMS能量管理系统是近些年开发的有着较高实时性的监控业务系统，在电力调度中有着较大的随机性，系统运行的更改需要同时满足调度命令高效性和调度信息的交互。

不同单位和部门之间需要进行生产信息和政务方面的信息交流，所以需要对数据网信息进行调度管理，避免出现如黑客入侵不良状况对调度数据网产生不良影响，威胁电力系统的安全性和可靠性。

二、电力调度数据网架构电力调度数据网（以下简称“调度网”）是建设在电力SDH通信传输网络平台上的调度生产专用数据网，是实现调度实时和非实时业务数据传输的基础平台，也是实现电力生产、电力调度、实时监控、数据管理智能化及电网调度自动化的有效途径，为发电、送电、变电、配电联合运转提供安全、经济、稳定、可靠的网络通道，满足承载业务安全性、实时性和可靠性的要求。

电力调度数据网第二平面技术分析王琦;王芳竹【摘要】论述电力调度数据网第二平面的网络构架,分析了组网方案和电路建设方案,并对拓扑原则、路由选择方案、虚拟专用网络(Virtual Private Network,VPN)构成、安全防护要求等方面进行了分析和论述.%This paper discussed on the network architecture of the second plane of the power dispatching data network and analyzed networking solutions and circuit building programs. Meanwhile, topological principle, routing scheme, virtual private network and security were also described in this paper.【期刊名称】《哈尔滨商业大学学报（自然科学版）》【年(卷),期】2012(028)005【总页数】5页(P579-582,590)【关键词】电力调度;数据网;虚拟专用网络;网络安全【作者】王琦;王芳竹【作者单位】黑龙江省电力有限公司检修公司,哈尔滨150090;黑龙江省电力有限公司检修公司,哈尔滨150090【正文语种】中文【中图分类】TM734电力调度数据网第二平面是按照全国电网二次系统“十五”规划确定的按“统一规划设计、统一技术体制、统一路由策略、统一组织实施”的原则建设，并且覆盖全省范围、承载电力生产调度业务数据[1－2].黑龙江省电力调度数据网为省级－III 级网，由省公司和省内各地区、发电厂、枢纽变电站等节点组成.承载的调度系统数据通信业务大致可分为2类:一是实时监控业务，包括:能量管理系统、广域相量测量系统等;二是运行管理业务，包括:电力交易支持系统、调度日报传输、电能量计量系统等.电力调度数据网第二平面在本地以太网交换机到路由器的出口处，进行流分类、流标识、CAR限速、802.1p映射、GTS整形等操作.将业务设置为不同的优先级，实时业务的带宽定位出口带宽的40%.调度数据网承载的业务对网络可靠性要求高，网络的可用率/实时业务的时延(业务应有不同的优先级)、网络的收敛时间等关键性能必须予以保证.网络采用IP路由交换设备组网，采用IP over SDH/DWDM的技术体制，全网部署MPLS/VP(Multi－Protocol Label Switching Virtual Private Network)，各相关业务按安全分区原则接入相应VPN[3－5].1 拓扑及节点设计1.1 网络设计原则1)拓扑可靠性原则在各网络的拓扑设计中应遵循“N1”的电路可靠性和节点可靠性原则.即拓扑中去掉任何一条连线(电路)均不影响节点的连通性;去掉任何一个节点均不影响其他节点的连通性.2)双出口原则省调局域网、每个地调局域网都有两个出口，两个出口应位于不同的地理位置，防止因外部原因(如停电)造成两出口同时失效.两出口的外联电路中至少有两条没有相关性.3)流量优化与时延原则根据网络的流量和流向合理配置电路及其带宽，适度考虑在“N1”情况下网络的流量.网络流量分布均匀，各电路带宽能得到较充分的利用，不存在网络带宽瓶颈.正常状况下需进行直接业务通信的节点之间网络距离最多不超过3跳.4)经济性与扩展性原则在保证可靠和畅通的前提下，应尽可能减少网络电路的数量、总里程和带宽，以降低网络的运行费用.网络电路和节点的增加、减少及修改应不影响网络的总体拓扑.1.2 拓扑设计图黑龙江电力调度数据网第2平面骨干网着重考虑网络组网结构的可靠性，主要是对网络互联通道的备份考虑和设计，通过链路备份，保证任何时刻、任何节点之间都有可达的路由，见图1.图1 黑龙江电力调度数据网第二平面骨干网广域网结构图地调业务接入局域网在实时业务、非实时业务和应急业务配备3台交换机，和地调路由器连接，并将2台加密认证装置分别串联在实时业务区和应急业务区，实现数据加密传输，1台防火墙串联在非实时业务区，暂时设置成透明模式，安全策略待业务迁移后再具体添加，见图2.图2 地调局域网拓扑示意图2 路由规划2.1 总体规划电力调度数据网第二平面骨干网采用OSPF协议作为IGP协议，承载公网路由.采用MP－BGP协议承载VPN私网路由.其中MP－IBGP协议用于路由域(Autonomous System，AS)内路由器(Provider Edge，PE)PE－PE之间私网路由，MP－EBGP协议用于跨域PE－PE之间的VPN互联.VPN内PE－CE之间采用静态路由进行路由交换.2.2 BGP规划自治系统:整个第二平面骨干网作为一个自治系统，全网采用统一的AS号，即:20000.路由反射器:由于全网运行MP－IBGP协议，全连接交换VPN路由的模型，因此必须使用路由反射器(RR)技术以减少全连接的数目.2.3 OSPF规划区域划分:电力调度数据网第二平面国网、网局、省网骨干节点等路由器划分到area0骨干区域中，黑龙江各地调节点路由器划分到1个area区域中，根据规划，area ID 为23.省调骨干节点路由器作为ABR，为area 0和area 23的区域边界路由器. Cost值:全网采用统一的cost值设置，即cost=带宽参考值/链路带宽.其中，带宽参考值设置为1000M.路由发布:在area 23中，发布地调路由器的loopback地址，PE－PE之间的互联地址，以及PE－CE之间的公网互联地址.并在PE上，对PE－CE互联的链路接口进行silence处理.路由聚合考虑:为了减少在整个OSPF路由域中的路由条目数，在自治系统边界路由器ASBR和区域边界路由器(ABR)，可以进行路由聚合操作，向外部发送聚合后的路由信息.所有设备的Loopback地址不进行聚合.跨域互连:由于第二平面骨干网与省调接入网和各地调接入网进行互联，同时各网采用独立的自治系统号.因此，作为VPN内进行路由互访，必须进行跨域的VPN互联.采用option B模式，即单跳MPEBGP方式.3 VPN规划3.1 PE和CE规划电力调度数据网第二平面骨干网作为一个MPLS域，黑龙江电力调度数据网第二平面作为其中的一部分.省调节点和14个地调节点路由器作为PE设备，各节点的局域网交换机作为CE设备.3.2 VPN实例针对三种业务，划分三个VPN实例，分别为:实时业务:vpn－rt;非实时业务:vpn－nrt;应急业务:vpn－e.见表1.表1 全网定义统一的RD和RTVPN实例RD RT vpn－rt 20 000∶1 20000∶100 vpn－nrt 20 000∶2 20 000∶200 vpn－e 20 000∶3 20 000∶3004 VLAN及IP地址规划4.1 VLAN规划VLAN主要用于局域网结构中，包括设备互联vlan和业务vlan.设备互联vlan主要为PE－CE之间的互联，包含两种，一种主要用于CE的公网管理，针对三台交换机，分别定义vlan100、vlan200和vlan300.一种用于vpn内PE－CE之间路由交换机的互联，分别定义vlan10、vlan20和vlan30.业务vlan为实时、非实时、应急等各种业务或子业务的vlan.实时业务vlan为10、11、12…;非实时业务vlan 为20、21、22…;应急业务vlan为30、31、32….4.2 IP地址规划主要包括loopback地址、PE－PE互联地址、公网PE－CE互联地址、业务地址等.5 QoS规划在IP网络中，DiffServ一般用来为一些重要的应用提供端到端的QoS(Quality of Service).采用Diffserv－QoS模式，部署QoS.根据国调关于第二平面的建设要求，分别在省调和地调骨干节点路由器上进行设置.针对实时、非实时、应急VPN三种业务能够在广域网出口上进行实时QoS策略:实时业务既保证带宽，又保证时延，设为AF4，保证60%接口带宽;非实时业务设为AF3，保证30%接口带宽;应急业务设为AF2，当其他流量中断时，可使用网络所有带宽.在MPLS网络的边缘LER处，将不同的IP业务优先级映射到MPLS包头的EXP字段.报文在骨干网PE间传送时，QoS属性被透传到对端PE，中间不会被修改.在骨干网上可以对VPN用户的数据流进行QoS处理.使用MPLS报文标签头的EXP字段保存COS，在网络中按照既定的规则，将不同COS值的报文对应于不同的PHB，按照相应规则进行基于WFQ/CBWFQ/LLQ队列调度，报文丢弃等处理.6 应用系统接入6.1 应用系统接入原则调度端(县调除外)应用系统统一接入骨干网，应用系统间采用域内MPLS－VPN互联.厂站端应用系统接入相应接入网，调度端到厂站通信采用跨域MP－EBGP方式互联，保证仅跨越一个域.调度端采用双机双卡分别接入双网.厂站端应采用双机双卡分别接入双网，对于扩卡有问题的老系统，采用双机单卡方式，双机分别接入双网.双机应为负载均衡方式.对于不支持网络方式的应用系统，可选用串口方式进行过渡.对于流量较大的新应用功能，原则上接入调度数据网第二平面.按电力二次系统安全防护要求，应用系统应配置安全防护设施.6.2 应用系统接入方式对于主站(调度端)应用系统，由于统一接入骨干网.省调业务分别接入到第一、二平面的省调骨干节点，地调业务分别接入到第一、二平面的地调骨干节点.因此，主站应用系统接入有3种方式:1)采集服务器主机增加网卡，新增网卡接入新建平面，如图3所示.图3 主站应用系统接入方式之一2)采集服务器主机分别接入不同的平面，即原来全部接入A平面的主机分别接入A、B平面，如图4所示.图4 主站应用系统接入方式之二3)其他情况A.采集系统只有一台主机，此情况下只能采用(1)方式接入.B.采集系统多于两台主机，在此情况下可采用1)和2)两种方式的任何组合模式接入调度数据网络.7 网络安全与管理系统安全是全方位的，网络安全是系统安全的一部分.电力调度数据网的网络安全考虑以下几方面:①通过MPLSVPN确保不同类型业务及地域之间的有效隔离;②通过用户状态进行存取控制，保证设备控制安全;③限制对SNMP(Simple Network-Management Protocol)和Telnet的用户访问;④对路由信息交换进行认证;⑤对所有重要事件记录log日志;⑥接入端口认证，提供可信的网络接入.7.1 设备访问控制对于全网所有设备均采用console\telnet\snmp管理方式，目前调试阶段暂时采用简单的密码设置.如consloe无密码;telnet设置pass认证密码为hljdl，并采用super密码为hljdl;snmp采用read community为heilongjiang_r;正常运行后，再按照统一策略制定密码.7.2 防火墙访问控制根据国调二次安全防护的要求，在非实时业务内配备防火墙，进行节点间业务的访问控制.7.3 业务纵向加密认证根据国调二次安全防护的要求，在实时业务和应急业务内配备纵向加密认证装置，进行节点间业务的纵向认证和加密.7.4 网络系统管理在省调设置网管中心，配备一套网络管理软件和服务器，作为第二平面网络设备的网络管理平台，实现网的络拓扑管理、设备管理等.管理范围包括:省调和14地调的路由器、交换机、防火墙.同时，配备1台加密管理中心设备，管理实时VPN的纵向加密认证装置.8 结语按照上述原则建设的数据网二平面具有如下技术特点:①组网技术体制采用IP+SDH;②采用网状分层结构，构建高效稳定可靠的网络，网络具有路由迂回功能;③采用高可靠的组网核心设备，配备双主控、双可靠控制单元;④采用3级BGP 路由反射器实现MPLSVPN，通过MPLSVPN隔离不同类型的网络业务，保障调度业务的安全性;⑤使用SPE/UPE分层技术部署厂站VPN，降低了对厂站设备的性能要求，降低了网络复杂度;⑥使用QoS策略，保障了重点业务数据流的传输带宽，满足业务实时性要求;⑦安全部署严密，打造安全的网络系统.参考文献:[1]张永健.电网监控与调度自动化[M].北京:中国电力出版社出版，2004.[2]王益民.国家电力调度数据网的设计与实施[J].电网技术，2005，29(22):1－6.[3]于尔铿，刘广一，周京阳，等.能量管理系统(EMS)[M].北京:科学出版社，1998.[4]秦莹，牟善科.网省级电力调度数据网第二平面建设方案探讨[J].华东电力，2011，39(2):323－325.[5]李电元，刘伟.低压配电网多支路电缆带电识别装置的设计[J].哈尔滨商业大学学报:自然科学版，2012，28(2):228－230.。

浅谈电力调度数据网结构特性发布时间：2021-09-10T02:44:34.384Z 来源：《科学与技术》2021年第5月13期作者：安雁艳[导读] 电力调度数据网是互联性电网的一种安雁艳国网晋中供电公司，山西晋中 030600摘要：电力调度数据网是互联性电网的一种，有效推动着电力调度自动化的快速发展。

近年来，有关电力调度数据网的数据安全问题逐渐凸出来，一些重要的电力调度数据信息都要依靠该信息网进行加密传输，同时为相关数据网管理人员提出了更高的管理要求，要求管理者能够深入了解电力调度数据网的基本原则和作用，熟悉电力调度数据网的结构及其特性，从而更好地利用数据网，充分体现其实际价值。

本文主要分析探讨了电力调度数据网结构特性，以供参阅。

关键词：电力调度；数据网；结构特性1 引言电网系统作为国家重要的经济命脉之一，其中电力调度系统是其核心组成，维持电力调度系统的可靠运行是保障电力安全生产的重要途径。

随着电力系统自动化水平的提高，目前，中国正在构建中型电网系统的应用调度数据网络系统，以保证电力调度数据网络的安全运行。

2 电力调度数据网的管理原则及作用 2.1电力调度数据网的管理原则在对电力调度数据网进行实际管理时，相关管理者必须要根据一定原则进行管理，其中数据网安全性、稳定性以及实时性是所有管理原则中最为关键的三项。

为了从根本上保证电力调度数据网的安全性，必须要加强对数据系统的安全管理投入，具体表现根据不同业务的重要性将数据系统进行不同程度隔离，对于一些关键的电力调度业务一定要将加强安全隔离的力度，保证数据网的安全性。

同时还可以根据业务的特点进行安全分区，例如根据生产业务的可控性将生产业务进行规划分区。

对数据网稳定性的管理则体现在一些重要数据的传输业务上，如继电保护和调度指令等重要信息，都需要在高稳定性的电力调度数据环境中进行数据传输。

另外，为了满足电力调度数据网对信息数据实时控制要求，相关管理人员需要对数据网进行优先级设置以缩短数据传输的延时，同时将数据传输的周期调整至以秒为单位，这样才能够保证对数据信息网管理的实时性。

电力系统调度数据网
浅谈电力系统调度数据网
摘要;电力系统调度数据网是电力系统两张物理独立的通信网络之一，承载的业务与电力生产过程息息相关，对可靠性、安全性的要求极高。

本文结合电力系统调度数据网结构特性的分析,对电力系统调度数据网络建设中的技术体制、网络拓扑、路由策略、网络节点及ip规划等方面进行了分析阐述。

关键词：电力调度数据网建设
1电力系统调度数据网结构特性分析
电力系统调度数据网络，通过一个vpn（虚拟专用网络）实现水平以及之间的调度中心和调度中心的相关电厂，变电站之间的互联网，在网络上使用ip路由和交换设备的专用通道，以实现在sdh 或pdh与公共权力的系统信息，包括调度自动化系统scada / ems （自动化系统，远程），电能计费系统（电能量采集装置）的水平，继电器管理信息系统，动态预警监测系统（功角测量设备）和安全自动装置信息和其他数据传输服务。

为了满足电力生产，电力调度，传输中继等信息的需求，协调电力系统送我去，联合行动的变化，配电，用电和其他组件，以确保网络安全，经济，运行稳定可靠。

电力系统调度数据网络架构范围主要包括以下几个层次。

1.1核心层
核心层是电力系统调度数据网的主体部分，由位于省调和地调的核心路由器组成，利用可靠的网络拓扑结构和高性能的网络设备实现网络报文的高速转发，并提供220kv变电站和统调发电厂的网络。

总体描述和总体方案建议目录1前言 (1)2集成及设备公司简介 (2)2.1集成商公司介绍 (2)2.2XXXX公司介绍 (2)2.2.1XXXX技术有限公司简介 (2)2.2.2XXXX产品概况 (3)2.2.3XXXX公司系列网络产品的主要特点 (5)2.3XXXX承建电力调度数据网工程工程的优势 (6)2.3.1持续创新是XXXX发展的原动力 (6)2.3.2电力行业的主导型供应商 (7)2.3.3技术先进、应用成熟、安全可靠的解决方案 (8)2.3.4XXXX公司强大的售后保障体系 (8)完善的服务组织结构 (9)服务及时性保障 (10)服务有效性保障 (11)以优良的持续服务作回报 (12)3工程概况 (13)3.1网络现状描述 (13)3.2本期工程的传输链路 (13)4网络总体方案设计 (14)4.1设计原则 (14)4.2拓扑结构的设计 (14)4.3各级节点设备的配置建议 (15)4.3.1电力调度数据网节点设计原则 (15)4.3.2电力调度数据网核心层设备建议 (17)4.3.3电力调度数据网汇聚层设备建议 (19)4.3.4电力调度数据网接入层设备建议 (20)4.3.5配置总结 (23)4.3.6不同方案配置 (24)4.4网络路由协议和路由策略 (25)4.4.1区域内路由协议 (25)4.4.2域间路由协议 (27)4.5IP地址分配建议 (27)4.6VPN组网建议 (28)4.7网络服务质量（QOS）建议 (29)4.7.1设计原则 (29)4.7.2QOS的部署建议 (29)4.8流量工程建议 (30)4.8.1传统路由的困难 (30)4.8.2部署MPLS 流量工程（TE）建议 (31)4.9IP V4迁移IP V6方案.......................................................................... 错误!未定义书签。

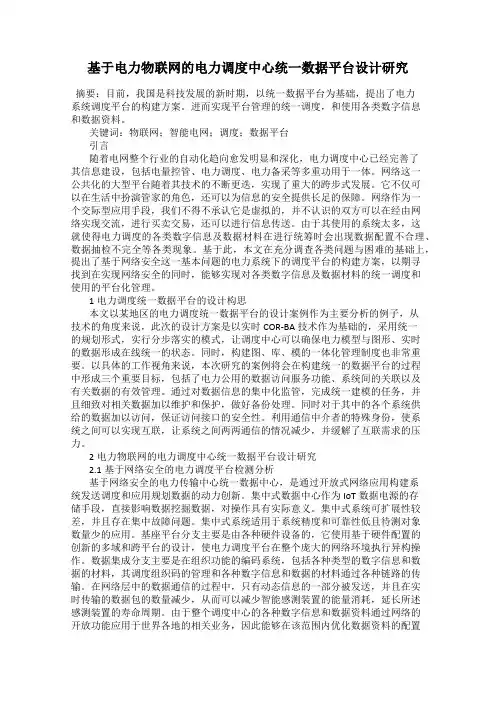

基于电力物联网的电力调度中心统一数据平台设计研究摘要：目前，我国是科技发展的新时期，以统一数据平台为基础，提出了电力系统调度平台的构建方案。

进而实现平台管理的统一调度，和使用各类数字信息和数据资料。

关键词：物联网；智能电网；调度；数据平台引言随着电网整个行业的自动化趋向愈发明显和深化，电力调度中心已经完善了其信息建设，包括电量控管、电力调度、电力备采等多重功用于一体。

网络这一公共化的大型平台随着其技术的不断更迭，实现了重大的跨步式发展。

它不仅可以在生活中扮演管家的角色，还可以为信息的安全提供长足的保障。

网络作为一个交际型应用手段，我们不得不承认它是虚拟的，并不认识的双方可以在经由网络实现交流，进行买卖交易，还可以进行信息传送。

由于其使用的系统太多，这就使得电力调度的各类数字信息及数据材料在进行统筹时会出现数据配置不合理、数据抽检不完全等各类现象。

基于此，本文在充分调查各类问题与困难的基础上，提出了基于网络安全这一基本问题的电力系统下的调度平台的构建方案，以期寻找到在实现网络安全的同时，能够实现对各类数字信息及数据材料的统一调度和使用的平台化管理。

1电力调度统一数据平台的设计构思本文以某地区的电力调度统一数据平台的设计案例作为主要分析的例子，从技术的角度来说，此次的设计方案是以实时COR-BA技术作为基础的，采用统一的规划形式，实行分步落实的模式，让调度中心可以确保电力模型与图形、实时的数据形成在线统一的状态。

同时，构建图、库、模的一体化管理制度也非常重要。

以具体的工作视角来说，本次研究的案例将会在构建统一的数据平台的过程中形成三个重要目标，包括了电力公用的数据访问服务功能、系统间的关联以及有关数据的有效管理。

通过对数据信息的集中化监管，完成统一建模的任务，并且细致对相关数据加以维护和保护，做好备份处理。

同时对于其中的各个系统供给的数据加以访问，保证访问接口的安全性。

利用通信中介者的特殊身份，使系统之间可以实现互联，让系统之间两两通信的情况减少，并缓解了互联需求的压力。

国家电力调度数据网的设计与实施摘要：在本文之中，主要是针对了国家电力调度数据网的设计与实施进行了全面的分析研究，并且在这个基础之上提出了下文中的一些内容，希望能够给与同行业进行工作的人员提供出一定价值的参考。

关键词：国家电力；调度数据；设计；实施；分析引言科学技术的发展，特别是计算机技术、信息技术、通信技术等相关领域的长足发展，为电网调度自动化提供了优越的环境。

过去各调度中心采用分层的点对点方式逐层实现交换信息，现在则可以实现各调度中心计算机系统间甚至与厂站监控用的计算机系统间信息互相交换，构成电力实时数据网，实现电网实时系统、电力市场以及其他管理信息的信息共享等。

1.技术体制的选择1.1X25分组交换技术早期选用X25分组交换技术组网主要是考虑当时网络的应用要求和通道条件的限制,只能选用纠、检错能力强、对通道质量要求相对较低的X25分组交换网。

分组交换网络的纠错能力减小了通道瞬断对业务系统的冲击,使各业务系统运行更为平稳可靠。

因此,在通道质量偏低、网络数据流量要求不高时采用X25分组交换技术是合理的。

1.2DDN技术DDN技术非常成熟,可支持高速数据和多媒体业务。

由于其时延小,能保证端到端数据的透明传输,数据吞吐量大,因此适合实时业务及多媒体业务。

另一方面,DDN基于传统的时分复用技术,其带宽是固定分配的,不能提供端口和带宽的共享,不支持突发性业务,对目前及今后网络中大量的局域网互联业务的支持有限,不能升级到未来的异步宽带交换平台。

1.3ATM技术ATM技术采用异步时分复用的方法,将信息流分成固定长度的信元进行高速交换,可满足对时延敏感的用户的需求。

为满足多媒体业务网络中不同特点用户信息的要求,ATM技术中规定了多种服务质量级别,并且拥有相应的服务质量保证机制。

ATM技术是目前唯一的基于统计复用并能同时满足数据、话音和视频应用要求的网络交换技术。

1.4IP+SDH和IP+光纤技术对于IP业务,这两种实现方式比IP+ATM方式更为直接。

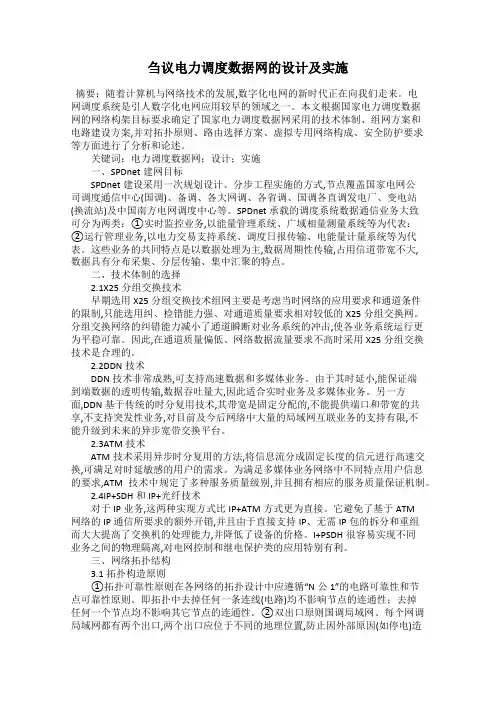

刍议电力调度数据网的设计及实施摘要：随着计算机与网络技术的发展,数字化电网的新时代正在向我们走来。

电网调度系统是引人数字化电网应用较早的领域之一。

本文根据国家电力调度数据网的网络构架目标要求确定了国家电力调度数据网采用的技术体制、组网方案和电路建设方案,并对拓扑原则、路由选择方案、虚拟专用网络构成、安全防护要求等方面进行了分析和论述。

关键词：电力调度数据网；设计；实施一、SPDnet建网目标SPDnet建设采用一次规划设计、分步工程实施的方式,节点覆盖国家电网公司调度通信中心(国调)、备调、各大网调、各省调、国调各直调发电厂、变电站(换流站)及中国南方电网调度中心等。

SPDnet承载的调度系统数据通信业务大致可分为两类：①实时监控业务,以能量管理系统、广域相量测量系统等为代表：②运行管理业务,以电力交易支持系统、调度日报传输、电能量计量系统等为代表。

这些业务的共同特点是以数据处理为主,数据周期性传输,占用信道带宽不大,数据具有分布采集、分层传输、集中汇聚的特点。

二、技术体制的选择2.1X25分组交换技术早期选用X25分组交换技术组网主要是考虑当时网络的应用要求和通道条件的限制,只能选用纠、检错能力强、对通道质量要求相对较低的X25分组交换网。

分组交换网络的纠错能力减小了通道瞬断对业务系统的冲击,使各业务系统运行更为平稳可靠。

因此,在通道质量偏低、网络数据流量要求不高时采用X25分组交换技术是合理的。

2.2DDN技术DDN技术非常成熟,可支持高速数据和多媒体业务。

由于其时延小,能保证端到端数据的透明传输,数据吞吐量大,因此适合实时业务及多媒体业务。

另一方面,DDN基于传统的时分复用技术,其带宽是固定分配的,不能提供端口和带宽的共享,不支持突发性业务,对目前及今后网络中大量的局域网互联业务的支持有限,不能升级到未来的异步宽带交换平台。

2.3ATM技术ATM技术采用异步时分复用的方法,将信息流分成固定长度的信元进行高速交换,可满足对时延敏感的用户的需求。

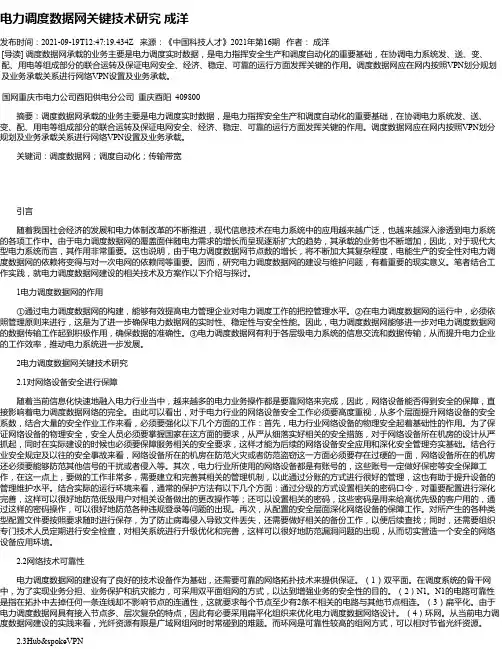

电力调度数据网关键技术研究成洋发布时间：2021-09-19T12:47:19.434Z 来源：《中国科技人才》2021年第16期作者：成洋[导读] 调度数据网承载的业务主要是电力调度实时数据，是电力指挥安全生产和调度自动化的重要基础，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥关键的作用。

调度数据网应在网内按照VPN划分规划及业务承载关系进行网络VPN设置及业务承载。

国网重庆市电力公司酉阳供电分公司重庆酉阳 409800摘要：调度数据网承载的业务主要是电力调度实时数据，是电力指挥安全生产和调度自动化的重要基础，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥关键的作用。

调度数据网应在网内按照VPN划分规划及业务承载关系进行网络VPN设置及业务承载。

关键词：调度数据网；调度自动化；传输带宽引言随着我国社会经济的发展和电力体制改革的不断推进，现代信息技术在电力系统中的应用越来越广泛，也越来越深入渗透到电力系统的各项工作中。

由于电力调度数据网的覆盖面伴随电力需求的增长而呈现逐渐扩大的趋势，其承载的业务也不断增加，因此，对于现代大型电力系统而言，其作用非常重要。

这也说明，由于电力调度数据网节点数的增长，将不断加大其复杂程度，电能生产的安全性对电力调度数据网的依赖将变得与对一次电网的依赖同等重要。

因而，研究电力调度数据网的建设与维护问题，有着重要的现实意义。

笔者结合工作实践，就电力调度数据网建设的相关技术及方案作以下介绍与探讨。

1电力调度数据网的作用①通过电力调度数据网的构建，能够有效提高电力管理企业对电力调度工作的把控管理水平。

②在电力调度数据网的运行中，必须依照管理原则来进行，这是为了进一步确保电力数据网的实时性、稳定性与安全性能。

因此，电力调度数据网能够进一步对电力调度数据网的数据传输工作起到积极作用，确保数据的准确性。

基于IP over SDH河南电力调度数据网规划及互联谢波;王世文;刘永辉【期刊名称】《电视技术》【年(卷),期】2012(36)6【摘要】根据调度数据网承载信息的特点及网络安全的需要,介绍了基于IP Over SDH的河南电力调度数据网络的总体规划和调度数据网双平面、河南省电力调度通信中心接入网的网络规划和结构.对基于河南电力通信网ECI第一平面和华为(HUAWEI)第二平面的调度数据网设计要点和网络保护机制进行了理论分析.对河南电力调度数据网建设过程中骨干网协议互联以及接入网2M对接中协议设置进行了说明,为保障调度数据网的安全运行和故障分析提供了有力的依据.%In order to meet the security requirement of the dispatching data network and the features of its main applications, the overall plan of Henan power dispatching data network is presented, together with the network architecture of Henan dispatching data network double plane and Henan dispatching data conjunction network. Kernel design and network protection of Henan data dispatching network based on the first and second power communication network plane are illustrated. Some problems in constructions and their solutions are analyzed in detail. Then forceful reference for the safe operation and trouble shooting of dispatching data network is provided.【总页数】4页(P36-39)【作者】谢波;王世文;刘永辉【作者单位】河南省电力通信自动化公司,河南郑州450052;河南省电力通信自动化公司,河南郑州450052;河南省电力通信自动化公司,河南郑州450052【正文语种】中文【中图分类】TN915【相关文献】1.广西电力调度数据网络IP地址的规划和应用 [J], 磨正坤2.基于IPSec技术的电力调度数据网安全解决方案 [J], 罗汉武;李昉3.IP传送网SDH设备与IP路由器的互联 [J], 周蓉4.基于IP安全协议的陕西地方电力调度数据网的设计和实现 [J], 武婷婷5.基于IP及IP over SDH技术构建张掖市有线数字电视平台 [J], 常菊珍因版权原因，仅展示原文概要，查看原文内容请购买。

华北电力调度数据网络工程方案设计目录第一章. 综述 (4)1.1. 组网原则 (4)1.2. 工程需求 (5)第二章. 网络方案建议及设计 (7)2.1. 华北电力调度数据网工程设计原则 (7)2.2. 拓扑设计 (9)2.3. 选用设备 (12)2.4. 路由设计与路由策略 (21)2.5. IP地址规划 (26)2.6. 组播路由协议及业务设计 (31)2.7. 流量工程实施方案 (33)2.8. QoS服务质量保证实施 (39)2.9. IPv6迁移方案 (49)2.10. MPLS VPN (51)第三章. 网络可靠性 (65)3.1. 设备的可靠性保证 (65)3.2. 网络结构的可靠性 (66)3.3. 链路的冗余保护 (67)3.4. MPLS LSP的可靠性 (67)第四章. 网络安全 (71)4.1. 网络安全概述 (71)4.2. 网络设备安全 (75)4.3. 网络管理系统的安全 (77)4.4. 网络业务的安全 (77)4.5. 数据传输的安全 (78)4.6. 用户网络的安全 (80)4.7. 安全实施建议 (80)第五章. 方案特点 (82)5.1. 高可用性、高性能 (82)5.2. 高安全性及防病毒防攻击的功能 (85)5.3. 先进的IPv6性能和商用经验 (86)5.4. 易维护 (86)5.5. 先进的面向未来应用的功能 (87)5.6. 灵活的扩展性 (88)5.7. 业界最完整的MPLS VPN支持 (88)5.8. 业界最完整的组播支持 (88)5.9. 支持丰富的业务 (89)第一章. 综述本方案是依据《华北电力调度数据网设备招标书－网络部分》一文中提出的建网要求，而提出的技术实施方案。

本方案将以贵公司要求为依据，结合市场需求和现有条件，并以高速、高带宽、高可靠性、技术先进、简单实用、节省投资为网络的建设原则，建设一个先进的、具有高可靠性的电力调度网络。

电力调度数据网地调接入网的建设研究发表时间：2018-09-11T16:28:03.863Z 来源：《基层建设》2018年第20期作者：张云子贾盼盼杨玉文徐中辉尚雷[导读] 摘要：随着社会经济的迅速发展，我国电力系统的功能也不断增加，在一定程度上促进了我国社会经济的发展。

国网安徽省阜阳供电公司安徽省阜阳市 236000摘要：随着社会经济的迅速发展，我国电力系统的功能也不断增加，在一定程度上促进了我国社会经济的发展。

电力调度数据网是电力系统的一项重要组成部分，提高电力调度自动化程度，构建完善的数据管理系统，可以提高我国电力系统的运行效率和安全稳定性。

本文主要对电力调度数据网的建设方案进行了具体分析，希望给当前的电力行业提供帮助。

关键词：电力调度；数据网建设；完善对策1 电力调度数据网的特点在我国电力系统正常运行过程中，电力调度数据网发挥着巨大的作用，直接提高了电力系统的安全运行效率。

主要的特点分述如下：第一，数据通信方面，数据通信业务是电力调度数据网的重要内容，其主要的特征是：把处理数据的过程作业该通信的中心环节，同时实现了分布采集、分布传输数据的特点。

第二，实时性。

电力调度的实时监控业务在其中发挥着重要作用，通常而言，这种传输的周期时间很短，具有秒级的特征。

因而，这就提高了数据通信的准确性及可靠性的要求，严格限制通信的时间长短，要在最短的时间内完成数据的实时传输。

第三，可靠性。

电力调度数据网在进行实际传输工作中，通常传输的信息是调度指挥的命令、电网的自动化信息，因而这些信息十分重要，且具有一定的保密性，因而这就要求电力调度网具有很高的可靠性。

第四，安全性。

电力调度数据网具有很高的安全性能，该数据网主要是保证系统的安全，因而在实际工作过程中，不同的系统之间要进行必要的隔离处理，实现了分区的安全管理，从而保证我国电力系统的安全有效运行。

2 网络的技术点2.1 接入网遵从国家电网调度数据网第二平面对技术规划内容的要求，每一个级别的调度直调厂站分别建立起各自的接入网络，这些接入网分以下几种：国调接入网、网调接入网、省调接入网、地调接入网，第一种接入网主要包含了国调直调厂站节点或单机，第二种接入网同时拥有网调直调厂站或单机和国调直调厂站所处的网调区域节点或单机，第三种接入网结合了省调直调厂站或单机和网调直调厂站所处的省调区域节点或单机，第四种接入网同时拥有县调直调厂站或双机和省调直调厂站所处的地调区域节点或单机。
