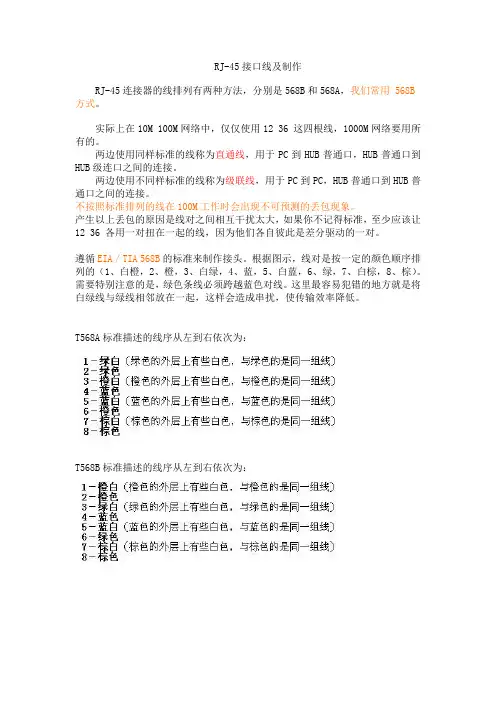

RJ-45接口线及制作RJ-45连接器的线排列有两种方法，分别是568B和568A，我们常用 568B 方式。
实际上在10M 100M网络中，仅仅使用12 36 这四根线，1000M网络要用所有的。
两边使用同样标准的线称为直通线，用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。
两边使用不同样标准的线称为级联线，用于PC到PC，HUB普通口到HUB普通口之间的连接。
不按照标准排列的线在100M工作时会出现不可预测的丢包现象。
产生以上丢包的原因是线对之间相互干扰太大，如果你不记得标准，至少应该让12 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。
遵循EIA／TIA 568B的标准来制作接头。
根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。
需要特别注意的是，绿色条线必须跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。
同种设备相连用交叉线，不同设备相连用直通线！！第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。
解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
双绞线制作全过程图解第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
去皮把一部分的保护胶皮去掉。
在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
1．Ethernet简介IEEE 802标准给出了局域网(LAN)的标准化参考模型，它只对应于OSI参考模型中的数据链路层与物理层，并将数据链路层划分为逻辑链路控制（LLC）子层与介质访问控制（MAC）子层。
其中，IEEE 802.3标准定义了CSMA/CD总线介质访问控制子层与物理层规范，这也就是Ethernet（以太网）局域网的标准。
构成Ethernet网络连接的两个要素是以太网卡（带收发器）和传输介质（连接电缆）。
2．传输介质最常用的传输介质为双绞线，又分为屏蔽双绞线（shielded twisted pair, STP）和非屏蔽双绞线（unshielded twisted pair, UTP）两种。
根据传输特性，又可分为三类、五类、超五类和六类、七类等，如下表。
1000Base-T, 100Base-TX, 10B 5e 100ase-T1000Base-T, 100Base-TX, 10B6 250ase-T*更详细资料可以参考[3][6]或其他资源。
目前我们最常用的是五类非屏蔽双绞线，由于信号在传输介质中的衰减，因此，五类非屏蔽双绞线的长度不可超过100米。
3．RJ-45EIA/TIA（Electronic Industries Association/Telecommunications Industry Associati on）指定非屏蔽双绞线使用RJ-45接口(ISO8877)。
RJ（registered jack）是电话或计算机网络设备等电信设备的标准物理接口。
上图是RJ-45的插头与插孔示意图。
双绞线中有4对导线，因此接口也相应的有1～8号引脚。
注意在讨论接线顺序以及与信号的对应关系时，总是以引脚标号为准，母口与公口相连接时，也总是使标号一一对应。
4．接线方法（1）双绞线的示意图如下：（2）双绞线与水晶头(RJ-45公口)的连接方法有两种标准，一是T-568B（常用），二是T-568A，如下图：（3）平行线（Straight through cable）与交叉线（Crossover cable）由于存在以上两种标准，一根双绞线的两头都可以采取任一标准与RJ-45水晶头进行连接，于是出现了平行线与交叉线的差别。
双绞线RJ-45连接头的制作1.1 实验内容1．制作直通双绞线和交叉双绞线.2．测线器的使用.1.2 实验目的1．熟练使用双绞线制作的专用工具.2．掌握两种双绞线的制作方法.1.3 实验环境1．一条5类双绞线.2．两个RJ-45连接头〔俗称水晶头〕.3．专用压线钳和测线器.1.4 实验步骤双绞线〔Twisted Pair〕是由两根相互绝缘的导线按照一定的规格相互缠绕在一起而制成的一种网络传输介质.通常,双绞线连接分为直通双绞线和交叉双绞线两种.美国电子工业协会〔EIA〕和电信工业协会〔TIA〕共同开发了EIA/TIA-568网络布线标准,该标准规定了两种RJ-45连接头连接标准,分别是EIA/TIA-568A和EIA/TIA-568B.一般直通双绞线的两端连接头均采用EIA/TIA-568B标准〔也可以都采用EIA/TIA-568A标准〕；而交叉双绞线的一端采用EIA/TIA-568B标准,另一端采用EIA/TIA-568A标准.双绞线的制作步骤1本实验需要5类双绞线一根,其长度根据具体需要确定,但最长不能超过100m.RJ-45连接头〔俗称水晶头〕一对,专用的压线钳一把,如图1.1所示.图1.1器材准备步骤2 用压线钳的剥线口将双绞线的外皮剥去约3cm长,注意不要伤到内部的导线,如图1.2所示. 一般双绞线内部有一条柔软的尼龙绳,用于撕剥外皮,如果剥离部分太短,则不利于制作RJ-45接头,此时可以利用撕剥线撕开外皮.剥去外皮的双绞线如图1.3所示.图1.2剥离外皮图1.3双绞线内部芯线步骤3将露出的双绞线线对按照橙、绿、蓝、棕的顺序从左至右排列,如图1.4所示.步骤4 将各个双绞线线对分开,白色的导线均位于左侧,如图1.5所示.步骤5 将绿色导线〔左起第4根〕和蓝色导线〔左起第6根〕对调,其余导线保持相对位置不变.此时导线的左起顺序为白橙/橙/白绿/蓝/白蓝/绿/白棕/棕,如图 1.6 所示.注意：一定要对调绿色和蓝色导线,因为在信号传输过程中,第3根导线和第6根导线是同一对传输线,所以需要使用同一对双绞线；否则会影响双绞线的抗干扰能力.图1.4线对排序图1.5拆分双绞线线对步骤6将8根导线拉直,平坦整齐地平行排列,导线间不留空隙,如图1.7所示.注意：不要改动导线的排序.图1.6对调后的线序图1.7整理导线步骤7用压线钳的切口将8根导线整齐地剪断,如图1.8所示.注意留下的长度要合适,一般为1～1.5 cm.不太熟练时可以拿RJ-45连接头比对一下,以确定剪切位置,如图1.9所示.图1.8剪齐导线图1.9比对剪切长度注意：若裸露部分太短,则导线无法插到RJ-45连接头的底部,从而导致无法连通；若太长,则外皮不能被RJ-45连接头压住,影响抗拉强度.步骤8剪齐的导线如图1.10所示.图1.10剪齐的双绞线注意：不需要剥开每根导线的绝缘外皮,因为在压制连接头时,RJ-45连接头内的插脚铜片会切开导线外皮而与导线接触.步骤9使RJ-45连接头的铜片引脚朝上,并面对铜片引脚,从左至右的引脚编号为1至8,对应于双绞线的第1根到第8根导线.将剪齐的8根导线插入RJ-45连接头,白橙导线位于最左侧,如图1.11所示,插入之后的情形如图1.12所示.图1.11准备插入连接头图1.12已经插入连接头注意：双绞线一定要插到底,而且要特别小心导线的排列次序,不要插反.电缆线的外保护层应能够在RJ-45连接头的压线卡处〔凹陷处〕被压实,若长度不对则重新剪切双绞线.相当一部分双绞线就是因为没有剪齐或没有插入RJ-45连接头底部而导致制作失败.步骤10再确认一切都正确后〔再次检查导线的排列顺序〕,将RJ-45连接头放入压线钳的压线槽内用力压实,如图1.13所示.注意：连接头一定要插到位,否则容易压碎RJ-45连接头.此外需要适当用力,以保证导线与连接头的铜片接触良好.步骤11制作完毕的RJ-45连接头如图1.14所示.此时,RJ-45连接头内的插脚铜片应完全压下去并与导线铜芯接触,外皮应被连接头内的塑料压线卡卡住.图1.13压制RJ-45连接头图1.14制作完毕的RJ-45连接头步骤12制作另一端RJ-45连接头.若是制作直通双绞线,则制作步骤与上述的完全相同,均为EIA/TIA-568B标准〔或均为EIA/TIA-568A标准〕.若是制作交叉双绞线,则另一端按照EIA/TIA-568A标准制作,其步骤与上述非常相似,仅仅是导线的排列次序不同,其排列如图1.15所示.图1.15双绞线排列标准从图中可以看出,EIA/TIA-568A标准是在EIA/TIA-568B标准的基础上,绿色导线〔第6根〕和橙色导线〔第2根〕位置对调,白绿导线〔第3根〕和白橙导线〔第1根〕位置对调,其余导线位置保持不变.制作完毕的直通双绞线如图1.16所示,交叉双绞线如图1.17所示.1.4.2 双绞线的测试在双绞线制作完成后,一般需要使用专门的双绞线测试仪来判断双绞线的连通性.普通的测试仪可检测STP/UDP双绞线〔即屏蔽/非屏蔽双绞线〕和同轴电缆的接线故障；功能强大的测试仪还能测试出开路、短路、跨接、反接和串接各种情况,并且能定位接线和连接的错误,还能测量线路长度,确定短路、开路的距离等,但是价格相对较贵.图1.16直通双绞线图1.17交叉双绞线图1.18为能手ST-248多功能网络电缆测试仪.该测试仪采用8根双绞线逐根自动扫3 / 6描方式,快速测试STP/UTP双绞线的连通性,也可以测试BNC电缆〔即同轴电缆〕的连通性.图1.18双绞线测试仪使用双绞线测试仪时,首先把双绞线两端的连接头分别插入主测试端和远程测试端的RJ-45接口〔即双绞线测试口A和双绞线测试口B〕,然后将主测试端开关拨至ON挡或慢速S挡.如果是测试直通双绞线,则主测试端和远程测试端测试指示灯均从第1～第8逐个闪亮,若某一灯不亮则表示对应的导线不通.如果是测试交叉双绞线,则主测试端测试指示灯依然从第1～第8逐个闪亮,而远程测试端测试指示灯的闪亮顺序为3-6-1-4-5-2-7-8,这是因为主测试端的第1根导线对应连通远程测试端的第3根导线,其余类推,具体参见图1.17.若某一灯不亮,则表示对应的导线不通.如果是测试屏蔽双绞线〔STP〕,则主测试端指示灯的闪亮顺序为1-2-3-4-5-6-7-8-G 〔G表示地线〕.若是直通屏蔽双绞线,则远程测试端指示灯的闪亮顺序与主测试端的闪亮顺序相同；若是交叉屏蔽双绞线,则远程测试端指示灯的闪亮顺序为3-6-1-4-5-2-7-8-G.如果是测试同轴电缆,则先将同轴电缆的两端分别插入同轴电缆测试口A和同轴电缆测试口B,然后将主测试端开关拨至ON挡.如果同轴电缆是连通的,则主测试端和远程测试端的BNC灯同时闪亮；若不通,则不亮.1.5 相关知识1．双绞线类型双绞线是局域网布线中最常用的一种传输介质,尤其是在星形拓扑结构网络中,双绞线是必不可少的布线材料.双绞线通过把一对绝缘的铜导线按一定规格互相扭绞在一起,以降低信号的干扰；因为一根导线在传输中辐射的电波会被同一对导线中的另一根导线发出的电波抵消,即平衡抵消原理.典型的双绞线是四对扭绞铜线,不同线对具有不同的扭绞长度,扭绞得越密其抗干扰能力越强.与其他传输介质相比,双绞线在传输距离、信道带宽和数据传输速率等方面均受到一定限制,但价格较低廉.双绞线可分为屏蔽双绞线〔Shielded Twisted Pair,STP〕和非屏蔽双绞线〔Unshielded Twisted Pair,UTP〕两大类.STP的外面由一层金属材料包裹,以减小信号辐射,防止信息被窃听,同时可以避免外部电磁信号干扰,提高传输速率.但STP的价格相对较高,安装难度比非屏蔽双绞线大,必须使用特殊的连接器.STP主要用于一些受电磁干扰严重的特殊场合.UTP外面只有一层绝缘胶皮,重量轻,易弯曲,易安装,组网灵活,非常适合用于结构化布线；所以,对环境无特殊要求的网络布线中,常常使用UTP.UTP的使用率高,如果没有特殊说明,在应用中所指的双绞线一般是指UTP.按照双绞线扭绞长度等参数的不同,美国电子/电信工业协会〔EIA/TIA〕把非屏蔽双绞线分为7类,具体介绍如下.1类双绞线,无缠绕,传输速率低,主要用于传输语音等模拟信号.2类双绞线,无缠绕,传输频率为1 MHz,用于语音传输和4 Mbps数据传输,适用于旧令牌网〔使用4 Mbps令牌传输协议〕.3类双绞线,缠绕较为稀疏.最高传输频率为16MHz,用于语音传输和10Mbps数据传输,适用于10Base-T网络〔10表示传输速率为10Mbps,Base表示采用基带传输方式,T表示是双绞线〕.目前3类双绞线已基本从市场上消失,取而代之的是5类、超5类和6类双绞线.4类双绞线,缠绕较密,最高传输频率为20MHz,用于语音传输和16Mbps数据传输.4类双绞线很少用于以太网布线,主要用于令牌环网络.5类双绞线,缠绕紧密,最高传输频率为100MHz,用于语音传输和100Mbps数据传输,主要用于100Base-T和10Base-T网络,是目前网络布线的主流.超5类双绞线,与5类双绞线相比,其衰减和串扰更小,增加了质量和稳定性,传输速率可以达到1000Mbps.超5类双绞线主要用于千兆以太网.6类双绞线,电信工业协会〔TIA〕和国际标准化组织〔ISO〕已经着手制定6类布线标准.该标准将规定线路带宽应达到200MHz,可以传输语音、数据和视频,以满足未来高速和多媒体网络的需要.6类布线标准已发布,但市面上的相关产品却较少.7类双绞线,国际标准化组织在1997年9月曾宣布要制定7类双绞线标准,建议带宽为600MHz.到目前为止,还没有正式的7类双绞线标准.2．EIA /TIA-568标准EIA/TIA-568是由电子工业协会〔EIA〕和电信工业协会〔TIA〕共同制定的布线标准.该标准分为568A和568B两种,用于确定RJ-45插座/连接头中的导线排列次序.在国内,EIA/TIA-568B配线图被认为是首选的配线图；T568A为可选配线图,主要用于交叉双绞线的制作.568标准规定的配线图如图1.19所示.图中Pair 1为蓝色线对,Pair 2为橙色线对,Pair 3为绿色线对,Pair 4为棕色线对,所有线对中的白色位于左侧.图1.19EIA/TIA-568标准如果是直通双绞线,则两端都采用EIA/TIA-568B的线序〔也可以均采用EIA/TIA-568A标准〕,如图1.16所示.若是制作交叉双绞线,则一端为EIA/TIA-568B线序,另一端为EIA/TIA-568A线序,如图1.17所示.3．双绞线的1236通信规则在10 Mbps和100 Mbps以太网中,实际通信只使用两对导线,其余两对导线闲置未用.用于通信的导线分别是1、2、3、6引脚,其中1、2引脚用于发送数据〔Tx+,Tx–〕,3、6引脚用于接收数据〔Rx+,Rx–〕,如表1.1所示.正因为3、6引脚为一对传输线,所以在制作RJ-45连接头时,需要保证3、6引脚使用的是同一双绞线对,以提高抗干扰能力.5 / 64．直通和交叉双绞线的选择 双绞线分为直通双绞线和交叉双绞线,但是在具体设备连接时,一般只需要一种双绞线,通常的选择如下.〔1〕主机与主机相连.在主机的10Mbps 或100Mbps 网卡之间直接连接时,可以不使用其他任何网络设备,采用交叉双绞线将两个网卡直接连接起来,实现主机之间的直接通信.〔2〕主机与交换机.主机网卡与交换机连接时采用直通双绞线.〔3〕交换机与交换机的级联.交换机级联,不仅可以扩充端口数量而且能延伸网络直径.若采用专用级联端口〔如Uplink 〕级联,则采用直通双绞线；如果交换机没有级联端口,而是采用普通端口级联,则采用交叉双绞线.集线器的连接与交换机的连接情况相似.〔4〕网卡与光收发模块.主机网卡和光收发模块之间的连接采用交叉双绞线.5．双绞线的布线双绞线的布线较为容易,但应注意一些基本事项.网络性能的不稳定主要是因为布线的原因,而不是网络设备的故障.一般布线应注意以下事项：〔1〕双绞线不能过度弯曲,不要出现尖锐的拐角.〔2〕绑扎双绞线时不要太紧,要保持整齐并贴上标签,便于维护.〔3〕尽量远离干扰源,如马达等,如无法避免则采用屏蔽双绞线.〔4〕双绞线的布线长度不能超过100 m.如果超过100 m,则需要添加中继器或采用交换机级联来拓宽网络传输距离.〔5〕配线架上的跳接线不要太长且尽可能使用5类双绞线,并贴上标签.〔6〕不具备对绞状态的双绞线长度不能超过13 mm.〔7〕尽量使用同一家电缆厂商生产的双绞线,而不要混用不同厂商的双绞线.〔8〕使用质量较好的RJ-45连接头.好的连接头在背后弹片上有厂商的标注且晶莹透亮.用手指拨动弹片会听到铮铮的声音,将弹片向前拨动到90°也不会折断,而且会恢复原状并且弹性不会改变.将做好的连接头插入网卡时,能听到清脆的响声.习题1．简述直通双绞线和交叉双绞线的区别和应用环境.2．简要总结双绞线的制作步骤和要点.3．简述"1236"通信规则.4．简述双绞线布线的注意事项. 表1.1 1236通信规则。
电网调度运行人员考试：电网调度自动化运行值班员真题一1、单选网络交换机采用的通信接口是（）。
A.RJ-11B.RJ-45C.RS-232D.V-35正确答案：B2、单选电网调度自动化系统中（）有权执行遥（江南博哥）控命。
A.维护工作站B.调度工作站C.通信工作站D.MIS工作站正确答案：B3、单项选择题目前雷电定位监测系统定位精度可达：（）。
A、100米～500米B、500米～1000米C、1000米～1500米D、1500米～2000米正确答案：B4、单选根据《信息技术设备用不间断电源通用技术条件》（GB/T14715-1993）规定，中型在线式不间断电源：电源效率（％）＞（）。
A、65B、75C、80正确答案：B5、单选?下列数据库中，属于SQL server系统数据库的是（）数据库。
A.NORTHWINDB.TEMPDBC.PUBSD.SYS-DB正确答案：B6、多选电力系统通信的通信方式主要有：（）A、卫星通信B、微波通信C、光纤通信D、电力线载波通信正确答案：A, B, C, D7、单选正向与反向安全隔离装置的区别，以下（）说法是错误的。
A.正向与反向安全隔离装置都适用于传输实时数据B.正向安全隔离装置不允许返回任何数据C.反向安全隔离装置有一定的加密处理D.正向安全隔离装置平均传输速率较高正确答案：A8、单选交换机正常运行时，如果某个端口链路没有接通，对应的指示灯呈现（）。
A.红色B.绿色C.绿色闪D.灭正确答案：D9、问答题什么是事件顺序记录（SOE）？正确答案：将电力系统中发生的开关、保护动作等事件用毫秒级的时间记录下来，可以区分出各事件发生的先后顺序。
要求站内分辨率≤10ms，站间分辨率≤20ms。
10、单选变电站综合自动化系统的结构模式中有集中式、（）、分布式结构集中组屏三种类型。
A.分布分散式B.主控式C.集控式D.被控式正确答案：A11、单选利用特高压输电技术，实现远距离、大规模的电力输送，有利于减少电力损耗、节约土地资源、保护环境、节约投资，促进我国（）基地的集约化开发。
电力调度自动化维护员专业理论知识测试试题含答案1、远动装置连续故障停用时间超过48小时者,应记为（）。
A、异常B、障碍C、事故D、缺陷答案：B2、电力系统静态稳定性是指（）。
A、正常运行的电力系统受到小干扰作用后，保持同步运行的能力B、正常运行的电力系统受到小干扰作用后，不发生自发震荡和失步，自动恢复到初始运行状态的能力C、正常运行的电力系统受到大干扰后，保持同步运行的能力D、正常运行的电力系统受到大干扰后，不发生自发震荡或失步，自动化恢复到初始运行状态的能力答案：B3、IPv6的地址长度是( )。
A、128位B、256位C、32位D、64位答案：A4、入侵检测系统的基本工作原理是（）。
A、扫描B、嗅探C、搜索D、跟踪答案：B5、国家规定电力系统标准频率为50Hz，对容量在3000MW以上的系统频率允许偏差为±( )。
A、0.05HzB、0.1HzC、0.2HzD、0.5Hz答案：C6、当电表故障、用对端电表数据替代时( )将遥测符号取反。
A、不一定B、不应该C、可能D、应该答案：D7、双绞线用于传输网络时间报文，传输距离不长于（）m。
A、50B、100C、195D、500答案：B8、以下（）不属于直传告警信息5类告警级别。
A、事故B、异常C、变位D、瞬时告警答案：D9、UPS电源所配的电池一般为( )。
A、免维护阀控铅酸电池B、开放型液体铅酸电池C、铬镍电池D、锂电池答案：A10、潮流计算可对发电机的节点进行类型设置，对于PQ节点的发电机，( )固定。
A、有功出力和和电压相角B、有功出力和无功出力C、有功出力和电压幅值D、电压幅值和电压相角答案：B11、关于网络体系结构，以下描述错误的是( )。
A、应用层处于参考模型的最高层B、数据链路层用于保证端到端数据的正确传输C、物理层完成比特流的传输D、网络层为分组通过通信子网选择适合的传输路径答案：B12、能保证数据端到端可靠传输能力的是相应OSI的( )。

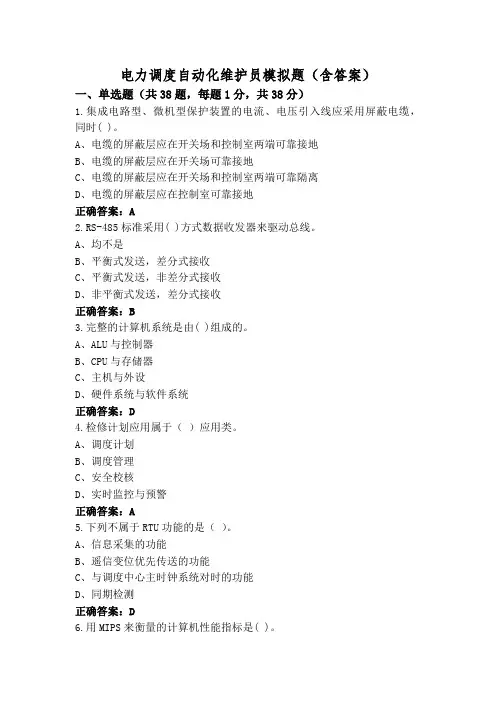

电力调度自动化维护员模拟题（含答案）一、单选题（共38题，每题1分，共38分）1.集成电路型、微机型保护装置的电流、电压引入线应采用屏蔽电缆，同时( )。
A、电缆的屏蔽层应在开关场和控制室两端可靠接地B、电缆的屏蔽层应在开关场可靠接地C、电缆的屏蔽层应在开关场和控制室两端可靠隔离D、电缆的屏蔽层应在控制室可靠接地正确答案：A2.RS-485标准采用( )方式数据收发器来驱动总线。
A、均不是B、平衡式发送，差分式接收C、平衡式发送，非差分式接收D、非平衡式发送，差分式接收正确答案：B3.完整的计算机系统是由( )组成的。
A、ALU与控制器B、CPU与存储器C、主机与外设D、硬件系统与软件系统正确答案：D4.检修计划应用属于（）应用类。
A、调度计划B、调度管理C、安全校核D、实时监控与预警正确答案：A5.下列不属于RTU功能的是（）。
A、信息采集的功能B、遥信变位优先传送的功能C、与调度中心主时钟系统对时的功能D、同期检测正确答案：D6.用MIPS来衡量的计算机性能指标是( )。
A、处理能力B、运算速度C、存储容量D、可靠性正确答案：B7.由( )负责对电力监控系统安全防护的监管。
A、国家能源局B、电力调度机构C、电网公司D、信息中心正确答案：A8.电能量采集装置与多功能表的通信方式( )。
A、主动上发B、半双工C、全双工D、循环发送正确答案：B9.在计算机内部，一切信息的存取、处理和传送都是以( )的形式来完成的。
A、ASCII码B、BCD码C、二进制D、十六进制正确答案：C10.FTP服务的端口号是( )。
A、6B、21C、23D、17正确答案：B11.在IEC60870-5-104规约中，（）定义了保护报文不至丢失和重复传送的控制信息。
A、校验域B、启动域C、长度域D、控制域正确答案：D12.事故追忆的定义是将( )有关信息记录下来。
A、事故发生后B、事故发生前C、事故发生时刻D、事故发生前和事故发生后正确答案：D13.路由器工作在OSI七层参考模型的( )层。
实验一 RJ-45接口连线实验【实验目的】1)学会制作两种类型的RJ-45接头直通线、交叉线。
2)掌握使用双绞线作为传输介质的网络连接方法。
【实验环境】具有RJ-45接口网卡的计算机、5类双绞线、水晶头、压线钳、测线器。
【实验重点及难点】重点：学习双绞线识别、制作、测试器的使用。
难点：掌握制作正确双绞线的方法。
【实验指导】RJ-45连接器包括一个插头和一个插孔（或插座）。
插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。
EIA/TIA制定的布线标准规定了8根针脚的编号。
如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。
①②③④⑤⑥⑦⑧如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。
①②③④⑤⑥⑦⑧在10 /兆比秒和100 Mb/s以太网中只使用两对导线。
也就是说，只使用4根针脚。
那么我们应当将导线连接到哪4根针脚呢？按照T568B（T568A）的标准制作双绞线。
T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。
其中T568B标准在以太网中应用较广泛。
T568A和T568B的管脚编号T568B线序Straight-Through Cable（直通线）：双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。
在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。
Crossover Cable（交叉线）：双绞线在制作时一端采用T568B标准，另一端采用T568A 标准。
DTE 类设备：PC、路由器、交换机uplink口、HUB级联口DCE 类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。
说明：DTE（Data Terminal Equipment）是数据终端设备，也就是具有一定的数据处理能力以及发送和接收数据能力的设备。
CTS 多媒体调度交换机技术手册V 2.0深圳市互联在线网络科技有限公司目录1 产品概述与典型应用 (1)1.1产品概述 (1)1.2典型应用 (2)2 系统结构 (4)2.1系统结构 (4)2.2通信工作原理 (4)3 产品技术参数及电气特性 (6)3.1 CTS多媒体调度机主机 (6)3.2 CNT-E1系列数字中继模块 (7)3.3 CNT 系列IP分机模块 (8)3.4双手柄调度台 (10)3.5 IP调度话机 (11)3.5.1 有线IP调度话机 (11)3.5.2 无线IP调度手机 (13)4 系统安装开通 (14)4.1系统安装及开通 (14)5 设备功能介绍及使用说明 (17)5.1调度员操作说明 (17)5.1.1调度台客户端登陆 (17)5.1.2调度台界面说明 (18)5.1.3调度台操作说明 (19)5.2系统管理员操作维护说明 (24)5.2.1 CTS多媒体调度交换机登陆 (24)5.2.2 CTS多媒体调度交换机维护 (25)5.2.3 CTS多媒体调度交换机设置 (28)5.2.4 CTS多媒体调度交换机状态 (45)5.2.5 CTS多媒体调度交换机报告 (46)6 常见故障处理及维护 (47)6.1分机模块RJ45接口引线规范 (47)6.2分机状态为不在线时如何解决 (48)6.3调度台客户端无法正常登陆 (48)插图目录图2-1 系统结构示意图 (4)图4-1 系统安装组网示意图 (15)图4-2 机柜设备示意图 (16)图5-1 客户端登陆窗口 (17)图5-2 调度台界面说明 (18)图5-3 电话管理——呼叫 (19)图5-4 电话管理——强拆 (20)图5-5 电话管理——代接 (21)图5-6 电话管理——转接 (22)图5-7 电话管理——对分机的群呼 (23)图5-8 电话管理——对部门的群呼 (23)图5-9 电话管理——群呼管理控制 (24)图5-10 CTS 交换机登陆窗口 (25)图5-11 CTS 交换机首页 (25)图5-12 CTS 交换机维护——网络维护 (26)图5-13 CTS 交换机维护——修改maint口令 (26)图5-14 CTS 交换机维护——修改系统端口 (27)图5-15 CTS 交换机维护——修改系统时间 (27)图5-16 CTS 交换机维护——修改记录保存时间 (28)图5-17 CTS 交换机设置——基本设置 (28)图5-18 CTS 交换机设置——用户管理 (29)图5-19 CTS 交换机设置——添加SIP 分机 (30)图5-20 CTS 交换机设置——语音信箱 (31)图5-21 CTS 交换机设置——创建自动话务员 (33)图5-22 CTS 交换机设置——自动话务员菜单选项 (34)图5-23 CTS 交换机设置——自动话务员选项动作 (35)图5-24 CTS 交换机设置——振铃组设置 (36)图5-25 CTS 交换机设置——队列设置 (37)图5-26 CTS 交换机设置——队列选项 (38)图5-27 CTS 交换机设置——队列来电通告 (39)图5-28 CTS 交换机设置——队列失败路由 (40)图5-29 CTS 交换机设置——时段安排 (40)图5-30 CTS 交换机设置——系统等候音乐 (42)图5-31 CTS 交换机设置——添加中继 (43)图5-32 CTS 交换机设置——呼出路由 (45)表格目录表3-1 CTS系列多媒体调度机技术参数 (6)表3-2 CNT-E1数字中继模块技术参数及电气特性 (8)表3-3 CNT系列分机模块技术参数及电气特性 (9)表3-4 双手柄调度台技术参数及电气特性 (10)表3-5 LIP300技术参数及电气特性 (12)表3-6 无线IP调度手机技术参数及电气特性 (13)表6-1 RJ45插座引线规范表 (47)表6-2 RJ45插座与线路引线示意图 (47)1 产品概述与典型应用1.1 产品概述CTS 系列多媒体调度交换机，设计采用了国际上最先进的第5代NGN融合通信系统架构，可解决各种复杂通信挑战。

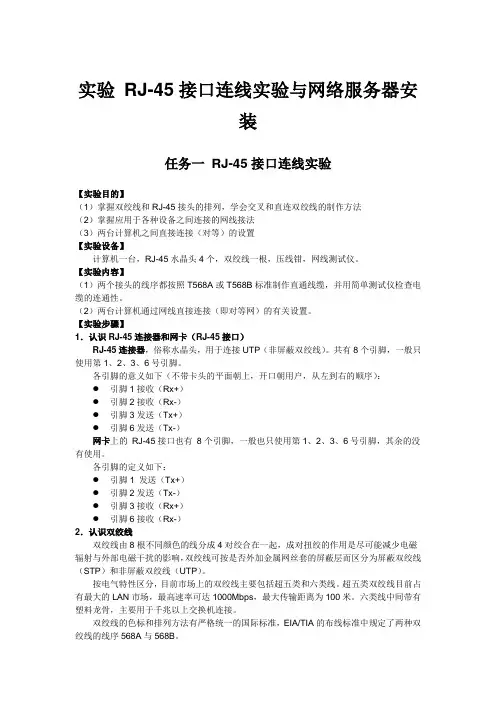

实验RJ-45接口连线实验与网络服务器安装任务一RJ-45接口连线实验【实验目的】（1）掌握双绞线和RJ-45接头的排列，学会交叉和直连双绞线的制作方法（2）掌握应用于各种设备之间连接的网线接法（3）两台计算机之间直接连接（对等）的设置【实验设备】计算机一台，RJ-45水晶头4个，双绞线一根，压线钳，网线测试仪。
【实验内容】（1）两个接头的线序都按照T568A或T568B标准制作直通线缆，并用简单测试仪检查电缆的连通性。
（2）两台计算机通过网线直接连接（即对等网）的有关设置。
【实验步骤】1．认识RJ-45连接器和网卡（RJ-45接口）RJ-45连接器，俗称水晶头，用于连接UTP（非屏蔽双绞线）。
共有8个引脚，一般只使用第1、2、3、6号引脚。
各引脚的意义如下（不带卡头的平面朝上，开口朝用户，从左到右的顺序）：●引脚1接收（Rx+）●引脚2接收（Rx-）●引脚3发送（Tx+）●引脚6发送（Tx-）网卡上的RJ-45接口也有8个引脚，一般也只使用第1、2、3、6号引脚，其余的没有使用。
各引脚的定义如下：●引脚1 发送（Tx+）●引脚2发送（Tx-）●引脚3接收（Rx+）●引脚6接收（Rx-）2．认识双绞线双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
按电气特性区分，目前市场上的双绞线主要包括超五类和六类线。
超五类双绞线目前占有最大的LAN市场，最高速率可达1000Mbps，最大传输距离为100米。
六类线中间带有塑料龙骨，主要用于千兆以上交换机连接。
双绞线的色标和排列方法有严格统一的国际标准，EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕--8标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--810M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
RJ—45排线示意图
1、把双绞线按组分开从左向右为：橙、绿、蓝、棕。
2、把每捆的双绞线分开白色放在前为：白橙、橙、白绿、
绿、白蓝、蓝、白棕、棕。
3、按线顺调换4和6，可制作完成RJ45B型接口。
4、按线顺调换4和6，再调换1和3，2和6。
可制作完成
RJ45A型接口。
5、制作时先减掉白色丝状受力线以防短路。
线须从左向右
排列，将水晶头夹子向外铜质簧片对向自己。
将排线插
入压实。
6、非屏蔽双绞线两段均为B型接口的为：非屏蔽以太网
线。
俗称直通线，网线。
7、非屏蔽双绞线两段为一端A型接口一端B型接口的为：
非屏蔽以太网数据交换线。
俗称P2P连接线，数据交换
网线。
8、口诀：橙绿蓝棕白在前，46对调为B口，1324为A口。
描述rj-45头的端接原理方法和步骤。
文章标题：深入理解RJ-45头的端接原理方法和步骤一、引言RJ-45头是网络连接中常见的一种接口，它承载着传输数据的重要功能。
在网络连接中，正确的端接原理和方法对于数据传输的稳定性至关重要。
本文将深入探讨RJ-45头的端接原理方法和步骤，以帮助读者全面理解并掌握相关知识。
二、RJ-45头的端接原理RJ-45头是一种常见的8针接口，通常用于以太网网络中。
它的端接原理主要包括两个方面：焊接和排线。
焊接是指将电缆内的导线与RJ-45头的金属触点焊接连接，而排线则是指按照规定的顺序将导线插入RJ-45头的连接孔中。
这两个原理的正确应用是保证数据传输稳定性的基础。
三、RJ-45头的端接方法和步骤1. 准备工作在进行RJ-45头的端接之前，首先需要准备必要的工具和材料，包括RJ-45头、网线、剥线钳、压线钳等。
需要对网线进行剥线处理，将内部的导线露出。
2. 焊接连接将网线内的每根导线与RJ-45头上的金属触点相对应，并使用焊接工具进行连接。
在进行焊接时，需要确保每根导线与触点之间没有短路或断路，以保证电信号的稳定传输。
3. 排线顺序按照规定的排线顺序，将焊接好的导线依次插入RJ-45头的连接孔中。
正确的排线顺序是保证数据传输正确性的关键，因此在这一步需要格外小心与仔细。
4. 压线固定使用压线钳对RJ-45头进行压线，将导线牢固地固定在连接孔中。
这一步是保证连接稳定性的关键，牢固的压线可以有效防止导线松动或脱落。
四、总结回顾通过本文的介绍，我们全面了解了RJ-45头的端接原理方法和步骤。
正确的焊接连接、排线顺序和压线固定对于RJ-45头的端接至关重要，它不仅影响着数据传输的稳定性，也直接关系到网络连接的质量和速度。
五、个人观点和理解在实际的网络连接中，我发现对于RJ-45头的端接方法和步骤的正确掌握非常重要。
只有深入理解了端接原理，才能够在实际操作中做到丝毫不差，保证网络连接的稳定和高效。
RJ-45一、接口定义RJ-45接口信号定义，以及网线连接头信号安排以太网10/100Base-T接口:Pin Name Description1TX+Tranceive Data+(发信号+)2TX-Tranceive Data-(发信号-)3RX+Receive Data+(收信号+)4n/c Not connected(空脚)5n/c Not connected(空脚)6RX-Receive Data-(收信号-)7n/c Not connected(空脚)8n/c Not connected(空脚)以太网100Base-T4接口:Pin Name Description1TX_D1+Tranceive Data+2TX_D1-Tranceive Data-3RX_D2+Receive Data+4BI_D3+Bi-directional Data+5BI_D3-Bi-directional Data-6RX_D2-Receive Data-7BI_D4+Bi-directional Data+8BI_D4-Bi-directional Data-1white/orange2orange/white3w/green4blue/w5w/blue6green/w7white/brown8brown/wrj45接口采用差分传输方式，tx+、tx-是一对双脚线，牛在一起，可以减少干扰。
可看看以太网标准IEEE802.3二、RJ-45接口可用于连接RJ-45接头，适用于由双绞线构建的网络，这种端口是最常见的，一般来说以太网集线器都会提供这种端口。
我们平常所讲的多少口集线器，就是指的具有多少个RJ-45端口。
集线器的RJ-45端口即可直接连接计算机、网络打印机等终端设备，也可以与其他交换机、集线器等集线设备和路由器进行连接。
需要注意的是，当连接至不同设备时，所使用的双绞线电缆的跳线方法有所不同。
常用B标RJ-45线路连接顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
RJ-45网线接口定义简介RJ45接口通常用于数据传输，最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头根据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。
编辑本段RJ45型网卡接口10 100bas e tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及Hub上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100bas e tx RJ45接口引脚定义如下RJ45接口引脚定义PinNam eDesc ripti on1TX+Trance ive Data+ (发信号+)2TX-Trance ive Data- (发信号-)3RX+Receiv e Data+ (收信号+)4n/cNot connec ted (空脚)5n/cNotconnec ted (空脚)6RX-Receiv e Data- (收信号-)7n/cNot connec ted (空脚)8n/cNot connec ted (空脚)编辑本段RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A线序（图1）和 T568B线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
