给煤机培训课件
设备的组成
2）检修门及照明 给煤机两端两侧都设有检修门以便维修保养。
端门设计成特有悬臂吊挂式，检修方便快捷。 壳体两端顶部设有照明灯，以提供良好的内部 照明，灯泡可以在机壳外部进行更换。门上装 有观察窗可以观察工作状态下给煤机的内部情 况；合理的密封结构，良好的密封性能，具有 良好的环保效果。
可调的正压风，可以有效的防止磨煤机的热风及煤粉 返上来，同时可以避免吹落胶带上的煤。
报警保护系统
5、EG2490给煤机的报警保护系统简介 EG2490型微机控制称重式计量给煤机，具有完善的全方位的监
测报警系统。 1）进煤口断煤堵煤监测装置，采用先进的AE型煤流监测器（声
波原理）；能及时准确测出进口落煤管中的断煤、堵煤情况并报 警。 2）胶带口欠煤监测报警，在胶带上方设有旋叶式报警器，可准 确的提供胶带上欠煤的报警。 3）出煤口堵煤监测装置，在给煤机的出煤口设有最先进的电容 式报警器，可准确的监测给煤机的出口堵煤情况。 4）驱动电机工作异常报警并进行过载保护。 5）给煤机机体内超温监测，在给煤机的出煤口设有温度传感器 ，监测给煤机机体内的温度，当给煤机内的温度超过设定值时， 温度传感器报警。
设备的组成
1）壳体
给煤机壳体结构是目前唯一按照美国国家防火协会的 标准NFPA85F设计和制造的。壳体制造完全移植美国 STOCK生产工艺和工装夹具，采用整体焊接结构，采 取专用设备下料成形，专用夹具组对，自动焊机组焊 ，保证耐压安全，密封性能良好，以高精度数控机加 设备加工，确保加工组装精度，使运行应力减至最小 ，并使两称重跨距构成的平面水平度高，从而保证计 量精度；两托辊孔的高度平行能有效提高胶带的防偏 性。
设备检修时安全措施
设备检修时事故预想
点检标准
综采设备检修维护课件
阀开关。
6.液压传动部分的故障 （1）机械传动部分的故障 （2）电气控制部分的故障 7.判断故障的方法： 先外部，后内部；先电气，后机械；先机械，后液压；先部件，后元件。
8.处理故障的原则：先简单后复杂，先外部后内部，先机械后液压。
质量是生存之本
采煤机常见故障原因
采煤机不能启动
采煤机不能启动
瓦斯传感器故障
220V控制电源 故障
电流互感器故障 电机温限开关故障
瓦斯触点故障
主控器PLC故障 辅控器继电器板故障
开关电源故障
瓦斯传感器 触点故障
本安12V瓦斯供电 电源故障
控制变压器2T故障 或连接线路故障
2启无法启动
2启无法启动
2启接触器故障
控制中心故障
隔离开关故障
2启接触器线圈 电压故障
连接线路故障
综采设备维护与检修及事故案例
整机概述
1.机器型号
MG400/930-WD交流电牵引采煤机是一种多电机驱动，横 向抽屉式布置，采用机载式交流变频调速装置的新型电牵 引采煤机。
型号含义：M-采煤机 G-滚筒式 400/930-截割电机功 率/装机总功率（KW） WD-无链电牵引
2．采煤机的组成
牵电装置故障
控制中心故障
按钮板、端头站 按钮故障
牵电接触器故障
快速熔断器故障
牵引变压器故障
端头站故障
端头站故障
本安12V/24V 电源故障
按钮失灵
PB01连接线路 故障
PLC扩展模块
FX2N–16EX 故障
遥控器故障
遥控器故障
5V碱性干 电池故障
遥控器内部 电路板故障
端头站接收 电路板故障
按钮触点故障
6.液压传动部分的故障 （1）机械传动部分的故障 （2）电气控制部分的故障 7.判断故障的方法： 先外部，后内部；先电气，后机械；先机械，后液压；先部件，后元件。
8.处理故障的原则：先简单后复杂，先外部后内部，先机械后液压。
质量是生存之本
采煤机常见故障原因
采煤机不能启动
采煤机不能启动
瓦斯传感器故障
220V控制电源 故障
电流互感器故障 电机温限开关故障
瓦斯触点故障
主控器PLC故障 辅控器继电器板故障
开关电源故障
瓦斯传感器 触点故障
本安12V瓦斯供电 电源故障
控制变压器2T故障 或连接线路故障
2启无法启动
2启无法启动
2启接触器故障
控制中心故障
隔离开关故障
2启接触器线圈 电压故障
连接线路故障
综采设备维护与检修及事故案例
整机概述
1.机器型号
MG400/930-WD交流电牵引采煤机是一种多电机驱动，横 向抽屉式布置，采用机载式交流变频调速装置的新型电牵 引采煤机。
型号含义：M-采煤机 G-滚筒式 400/930-截割电机功 率/装机总功率（KW） WD-无链电牵引
2．采煤机的组成
牵电装置故障
控制中心故障
按钮板、端头站 按钮故障
牵电接触器故障
快速熔断器故障
牵引变压器故障
端头站故障
端头站故障
本安12V/24V 电源故障
按钮失灵
PB01连接线路 故障
PLC扩展模块
FX2N–16EX 故障
遥控器故障
遥控器故障
5V碱性干 电池故障
遥控器内部 电路板故障
端头站接收 电路板故障
按钮触点故障
给煤机培训课件
精选ppt
2
编写依据
精选ppt
3
编写目的
精选ppt
4
Байду номын сангаас
设备简介
给煤机作用是将原煤按要求数量均匀、连 续、可调地送入磨煤机。要求保证其出力，而 且要有良好的调节性能、供煤的连续性、均匀 性，保证锅炉稳定燃烧工况。尤其是直吹式制 粉系统，对给煤量的精确性有更高的要求，保 证锅炉良好燃烧。本厂锅炉选用沈阳Stoke生 产的EG2490型电子称重式胶带给煤机。该型给 煤机具有微机控制、电子称重及自动调节功能 。能根据锅炉燃烧控制系统指令自动调节给煤 量，控制给煤率满足锅炉负荷的要求。每台磨 煤机配备2台给煤机。
培训课件
——称重式给煤机
设备管理部 王毓
精选ppt
1
目录
1、编写依据 2、编写目的 3、设备（系统）简介 4、设备的工作原理 5、设备的组成 6、设备检修时安全措施 7、设备检修时事故预想 8、点检标准 9、维护保养项目 10、应急预案 11、设备的危险源辨识及风险预控 12、常见缺陷及处理过程 13、设备小修标准项目 14、设备大修标准项目
精选ppt
9
设备的工作原理
4-27 给煤机称重原理图精选ppt
10
设备的组成
给煤机由机体、输煤皮带及其电机驱动装 置、清扫装置、控制箱、称重装置、皮 带堵煤及断煤报警装置、取样装置和工 作灯等部件组成。称重装置、皮带堵煤 及断煤报警装置、取样装置和工作灯等 部件组成。
精选ppt
11
设备的组成
精选ppt
精选ppt
14
设备的组成
• 1）壳体 • 给煤机壳体结构是目前唯一按照美国国家防火协会的
标准NFPA85F设计和制造的。壳体制造完全移植美国 STOCK生产工艺和工装夹具，采用整体焊接结构，采 取专用设备下料成形，专用夹具组对，自动焊机组焊 ，保证耐压安全，密封性能良好，以高精度数控机加 设备加工，确保加工组装精度，使运行应力减至最小 ，并使两称重跨距构成的平面水平度高，从而保证计 量精度；两托辊孔的高度平行能有效提高胶带的防偏 性。

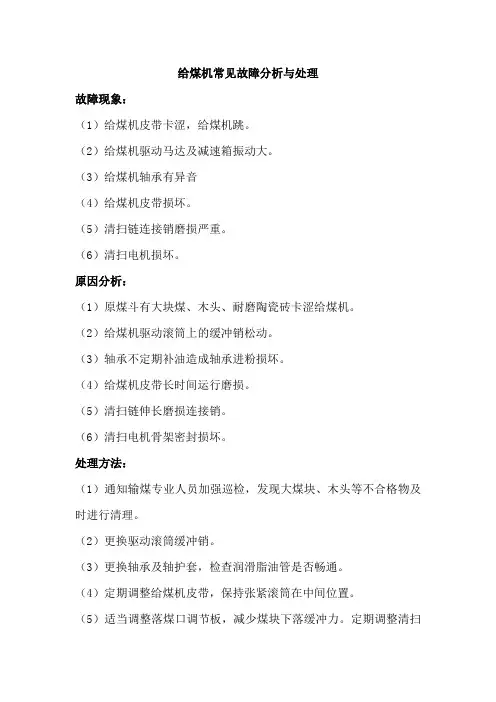

给煤机常见故障分析与处理
给煤机常见故障分析与处理
故障现象：
（1）给煤机皮带卡涩，给煤机跳。
（2）给煤机驱动马达及减速箱振动大。
（3）给煤机轴承有异音
（4）给煤机皮带损坏。
（5）清扫链连接销磨损严重。
（6）清扫电机损坏。
原因分析：
（1）原煤斗有大块煤、木头、耐磨陶瓷砖卡涩给煤机。
（2）给煤机驱动滚筒上的缓冲销松动。
（3）轴承不定期补油造成轴承进粉损坏。
（4）给煤机皮带长时间运行磨损。
（5）清扫链伸长磨损连接销。
（6）清扫电机骨架密封损坏。
处理方法：
（1）通知输煤专业人员加强巡检，发现大煤块、木头等不合格物及时进行清理。
（2）更换驱动滚筒缓冲销。
（3）更换轴承及轴护套，检查润滑脂油管是否畅通。
（4）定期调整给煤机皮带，保持张紧滚筒在中间位置。
（5）适当调整落煤口调节板，减少煤块下落缓冲力。
定期调整清扫
链长度。
（6）更换清扫电机骨架密封。
对磨损严重的皮带进行更换。
（7）联系热工人员定期进行皮带校重。
防范措施：
（1）对轴承、减速箱定期填加润滑油及润滑脂。
（2）加强点检，出现问题及时处理。
（3）提高职工的检修培训，严格检修工艺质量。
（4）利用临修、小修对密封风机进行全面、仔细的检查。
采煤机的维护、保养与润滑47页PPT
谢谢！
47
采煤机的维护、保养与润滑
11、不为五斗米折腰。 12、芳菊开林耀，青松冠岩列。怀此 贞秀姿 ，卓为 霜下杰 。
13、归去来兮，田蜀将芜胡不归。 14、酒能祛百虑，菊为制颓龄。 15、春蚕收长丝，秋熟靡王税。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
Байду номын сангаас
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
设备维护保养及常见故障解决PPT课件
清洁保养
保持设备清洁，定期进行 润滑、清洁等保养工作， 能够减少设备磨损和故障。
合理使用
正确操作设备，避免超负 荷运转，可以降低设备损 坏的风险。
保障生产安全
预防事故
通过维护保养，确保设备 处于良好状态，可以预防 因设备故障导致的生产事 故。
安全防护装置
定期检查设备的安全防护 装置，确保其有效性，以 保障操作人员的人身安全。
油路故障
01 总结词
02 油压异常
03 漏油
04 油温过高
05 解决方法
油路故障通常表现为油压 异常、漏油或油温过高等 。
油泵损坏、油路堵塞或溢 流阀调节不当等原因可导 致油压过高或过低。
密封件老化或安装不当可 能导致设备漏油，影响设 备润滑效果和正常运转。
油冷却器故障或润滑油不 匹配可能导致油温过高， 影响润滑效果和设备性能 。
控制设备工作环境温度和湿度
02
设备在不同的温度和湿度环境下工作状态不同，应合理控制设
备工作环境温度和湿度。
防止设备受到腐蚀和损伤
03
设备的工作环境中可能存在腐蚀性和损伤性物质，应采取措施
进行防护和隔离。
定期检查设备部件
定期检查设备部件
定期对设备的各个部件进行检查， 包括螺丝、轴承、齿轮等，确保
部件完好无损。
及时处理异常情况
一旦发现设备异常声音和振动，应及时停机检查，找出故障原因并 进行处理。
做好设备故障记录
对每次设备故障的情况进行记录，包括故障表现、故障原因、处理 方法等信息，以便于总结和改进。
THANKS FOR WATCHING
感谢您的观看
及时更换磨损部件
对于磨损严重的部件应及时更换， 防止设备故障和事故的发生。
输煤系统检修培训PPT课件
和滑动轴承一样,按受载荷方向,滚动轴承可分为: 向心轴承(主要承受径向载荷);向心推力轴承(能承受 径向和轴向载荷的共同作用);推力轴承(仅承受轴向载 荷)。
将我们公司最好的20人拿走，微软在世界上 将变得无足轻重。”——比尔•盖茨
LOGO 23
第二章 输煤系统的常见设备 2.8 轴承简介
3、滚动轴承的特点 滚动轴承具有以下优点: (1)效率高,可达0.99； (2)已标准化,有专门工厂生产,使用方便,互换性强; (3)与滑动轴承相比,运转精度高； (4)轴向尺寸小,结构紧凑。 滚动轴承的主要缺点是: (1) 承受冲击能力差; (2)运转时有振动和噪音; (3)工作寿命较短。
LOGO 15
第二章 输煤系统的常见设备 2.8 轴承简介
2、滑动轴承的种类 按滑动轴承能承受的载荷方向,可分为承受径向载荷 的向心轴承和承受轴向载荷的推力轴承两类。
由于推力滑动轴承不如推力滚动轴承使用方便, 一般机械都选用推力滚动轴承。向心滑动轴承应用较多一 些。
LOGO 16
第二章 输煤系统的常见设备 2.8 轴承简介
ZChPbSb16－16－2 (铸铅基轴承合金 )用于中速、中载,无冲击的轴承。如:电动机、 拖拉机、空压机、离心泵等机器的轴承
ZChPbSb15-5 (铸铅基轴承合金)用于变载荷和有冲击力条件下的中等功率的各种机器
的轴承,如；空压机、磨焊机等。
将我们公司最好的20人拿走，微软在世界上
将变得无足轻重。”——比尔•盖茨
LOGO 20
第二章 输煤系统的常见设备 2.8 轴承简介
主要用作轴瓦、也可用于轴衬的材料： 铸磷锡青铜ZCuZnI10Pb1（ZQSn10－1） 用于中速、 重载及有冲击载荷的轴承 铸铝铁青铜ZCuA110Fe3 (ZQAl19-4) 适合用于润 滑充分的低速重载轴承 铸锡锌铅青铜ZCuSn5Pb5Zn5（ZQSn5-5-5）用于中 速、中载平稳载荷的轴承 灰铸铁HT150用于低速、不受冲击的轻载轴承。
将我们公司最好的20人拿走，微软在世界上 将变得无足轻重。”——比尔•盖茨
LOGO 23
第二章 输煤系统的常见设备 2.8 轴承简介
3、滚动轴承的特点 滚动轴承具有以下优点: (1)效率高,可达0.99； (2)已标准化,有专门工厂生产,使用方便,互换性强; (3)与滑动轴承相比,运转精度高； (4)轴向尺寸小,结构紧凑。 滚动轴承的主要缺点是: (1) 承受冲击能力差; (2)运转时有振动和噪音; (3)工作寿命较短。
LOGO 15
第二章 输煤系统的常见设备 2.8 轴承简介
2、滑动轴承的种类 按滑动轴承能承受的载荷方向,可分为承受径向载荷 的向心轴承和承受轴向载荷的推力轴承两类。
由于推力滑动轴承不如推力滚动轴承使用方便, 一般机械都选用推力滚动轴承。向心滑动轴承应用较多一 些。
LOGO 16
第二章 输煤系统的常见设备 2.8 轴承简介
ZChPbSb16－16－2 (铸铅基轴承合金 )用于中速、中载,无冲击的轴承。如:电动机、 拖拉机、空压机、离心泵等机器的轴承
ZChPbSb15-5 (铸铅基轴承合金)用于变载荷和有冲击力条件下的中等功率的各种机器
的轴承,如；空压机、磨焊机等。
将我们公司最好的20人拿走，微软在世界上
将变得无足轻重。”——比尔•盖茨
LOGO 20
第二章 输煤系统的常见设备 2.8 轴承简介
主要用作轴瓦、也可用于轴衬的材料： 铸磷锡青铜ZCuZnI10Pb1（ZQSn10－1） 用于中速、 重载及有冲击载荷的轴承 铸铝铁青铜ZCuA110Fe3 (ZQAl19-4) 适合用于润 滑充分的低速重载轴承 铸锡锌铅青铜ZCuSn5Pb5Zn5（ZQSn5-5-5）用于中 速、中载平稳载荷的轴承 灰铸铁HT150用于低速、不受冲击的轻载轴承。
