二十三位绝对式光电轴角编码器

绝对型编码器工作原理
《绝对型编码器工作原理》
嘿，今天咱来唠唠绝对型编码器是咋工作的哈！
你知道吗，我之前有一次特别有意思的经历。

那时候我在一个工厂里瞎转悠，就看到了一个特别神奇的玩意儿，后来才知道那就是绝对型编码器。

就好像一个小机灵鬼，在那不停地转呀转的。

这绝对型编码器呢，就好比是一个超级细心的记录员。

它上面有好多好多的刻度和标记，就跟咱小时候玩的那种有很多圈数字的玩具似的。

然后呢，当有个东西在那转动的时候，它就能精确地记住这个东西转到了哪个位置。

比如说，就像一个车轮在那滚，绝对型编码器就能清楚地知道车轮滚到了啥角度。

它可厉害了，一点都不会记错。

它工作起来就像一个一丝不苟的小卫士，坚守着自己的岗位，认真地记录着每一个细节。

不管是快转还是慢转，它都能稳稳地捕捉到信息，真的太牛啦！
总之呢，绝对型编码器就是这么神奇的一个东西，就像我在工厂里看到的那个，一直在默默地工作着，为各种设备的精确运行贡献着自己的力量呀！哎呀，真的是很有意思呢！这就是我对绝对型编码器工作原理的理解啦，哈哈！。

绝对值编码器的工作原理
绝对值编码器是一种用于测量旋转角度的装置，它能够精确地确定物体的位置。

它通常由光电传感器和编码盘组成，通过测量光电传感器接收到的光信号来确定物体的位置。

工作原理如下：
1. 编码盘结构
绝对值编码器的编码盘通常由一个圆盘和一个槽盘组成。

圆盘上有一系列等距
离的刻线，每个刻线代表一个特定的角度。

槽盘上有一个或多个光源和光电传感器，用于测量光信号。

2. 光电传感器
光电传感器是绝对值编码器的核心部件。

它通常由一个发光二极管和一个光敏
二极管组成。

发光二极管发出一束光线，光线经过编码盘上的刻线时，会产生反射。

光敏二极管接收到反射的光信号，并将其转化为电信号。

3. 光信号解码
光敏二极管接收到的光信号会被解码器处理。

解码器会识别光信号的模式，并
将其转化为二进制码。

每个刻线的模式对应一个特定的二进制码，因此可以通过解码器将光信号转化为角度值。

4. 角度计算
解码器将光信号转化为二进制码后，通过计算器进行角度计算。

计算器根据二
进制码的值来确定物体的位置。

通过对二进制码进行加权计算，可以得到精确的角度值。

5. 输出结果
绝对值编码器的输出结果通常以数字形式呈现。

可以通过接口将角度值传输给其他设备，如计算机或控制器。

这样，其他设备就可以准确地了解物体的位置。

绝对值编码器的工作原理使其具有高精度和高稳定性的特点。

它可以广泛应用于机械加工、自动化控制、机器人等领域，为这些领域的精确测量和控制提供了可靠的技术支持。

23位多圈绝对值编码器是一种应用于工业自动化领域的高精度位置检测装置。

它通过转子和定子之间的相对运动来实现位置信息的获取，具有精度高、抗干扰能力强等优点，因此在许多需要高精度位置控制的场合得到广泛应用。

本次文章将围绕23位多圈绝对值编码器的每转脉冲和圈数两个主题展开介绍，以便读者更好地了解这一重要设备的工作原理和特点。

一、每转脉冲每转脉冲是指编码器在转动一周的过程中，输出的脉冲个数。

通常情况下，每转脉冲的数量越多，编码器的分辨率越高，位置检测的精度就越高。

在实际应用中，23位多圈绝对值编码器的每转脉冲数量通常是通过产品规格表来确定的，在不同型号的编码器中，每转脉冲的数量也有不同的规定。

二、圈数圈数是指编码器所能识别的转数范围。

在工业自动化控制系统中，通常需要对设备或机器进行多圈位置控制，因此编码器的圈数范围也就成为了一个重要的参数。

23位多圈绝对值编码器通过多圈设计，能够识别更大范围的转动，并准确输出位置信息，保证了系统的稳定性和可靠性。

通过以上介绍，我们可以看出，每转脉冲和圈数是23位多圈绝对值编码器的两个重要参数，直接关系到其位置检测的精度和范围。

因此在实际选择和应用中，需要根据具体的需求和系统要求来确定合适的编码器型号，并合理设置每转脉冲和圈数参数，以实现精准的位置控制。

总结起来，23位多圈绝对值编码器的每转脉冲和圈数是其性能和特点的重要体现，合理的选择和设置对于保证系统的工作稳定和精度至关重要。

希望通过本文的介绍，读者能够对这一重要的工业设备有更清晰的了解，为工程项目的实施和设备的选型提供参考。

23位多圈绝对值编码器作为工业自动化领域中的一项重要设备，其每转脉冲和圈数等参数的合理设置对于系统的稳定性和性能至关重要。

接下来，我们将进一步探讨这些参数对编码器的影响以及在实际应用中的相关场景和技术挑战。

一、每转脉冲对编码器的影响1.1 精度和分辨率每转脉冲的数量直接影响着编码器的分辨率和检测精度。

编码器—搜狗百科主要分类编码器可按以下方式来分类。

1、按码盘的刻孔方式不同分类[1]编码器（1）增量型：就是每转过单位的角度就发出一个脉冲信号(也有发正余弦信号，编码器然后对其进行细分，斩波出频率更高的脉冲)，通常为A相、B相、Z相输出，A相、B相为相互延迟1/4周期的脉冲输出，根据延迟关系可以区别正反转，而且通过取A相、B相的上升和下降沿可以进行2或4倍频；Z相为单圈脉冲，即每圈发出一个脉冲。

（2）绝对值型：就是对应一圈，每个基准的角度发出一个唯一与该角度对应二进制的数值，通过外部记圈器件可以进行多个位置的记录和测量。

2、按信号的输出类型分为：电压输出、集电极开路输出、推拉互补输出和长线驱动输出。

3、以编码器机械安装形式分类（1）有轴型：有轴型又可分为夹紧法兰型、同步法兰型和伺服安装型等。

（2）轴套型：轴套型又可分为半空型、全空型和大口径型等。

4、以编码器工作原理可分为：光电式、磁电式和触点电刷式。

工作原理编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

主要作用编码器它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

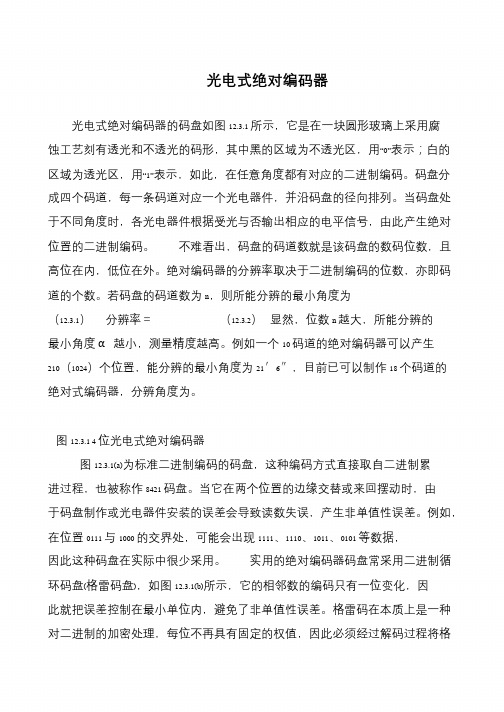

光电式绝对编码器光电式绝对编码器的码盘如图12.3.1 所示，它是在一块圆形玻璃上采用腐蚀工艺刻有透光和不透光的码形，其中黑的区域为不透光区，用“0”表示；白的区域为透光区，用“1”表示，如此，在任意角度都有对应的二进制编码。

码盘分成四个码道，每一条码道对应一个光电器件，并沿码盘的径向排列。

当码盘处于不同角度时，各光电器件根据受光与否输出相应的电平信号，由此产生绝对位置的二进制编码。

不难看出，码盘的码道数就是该码盘的数码位数，且高位在内，低位在外。

绝对编码器的分辨率取决于二进制编码的位数，亦即码道的个数。

若码盘的码道数为n，则所能分辨的最小角度为（12.3.1）分辨率＝（12.3.2）显然，位数n 越大，所能分辨的最小角度α越小，测量精度越高。

例如一个10 码道的绝对编码器可以产生210（1024）个位置，能分辨的最小角度为21′6″，目前已可以制作18 个码道的绝对式编码器，分辨角度为。

图12.3.1 4 位光电式绝对编码器图12.3.1(a)为标准二进制编码的码盘，这种编码方式直接取自二进制累进过程，也被称作8421 码盘。

当它在两个位置的边缘交替或来回摆动时，由于码盘制作或光电器件安装的误差会导致读数失误，产生非单值性误差。

例如，在位置0111 与1000 的交界处，可能会出现1111、1110、1011、0101 等数据，因此这种码盘在实际中很少采用。

实用的绝对编码器码盘常采用二进制循环码盘(格雷码盘)，如图12.3.1(b)所示，它的相邻数的编码只有一位变化，因此就把误差控制在最小单位内，避免了非单值性误差。

格雷码在本质上是一种对二进制的加密处理，每位不再具有固定的权值，因此必须经过解码过程将格。

绝对值编码器的工作原理绝对值编码器是一种常用于测量旋转角度的传感器。

它可以精确地测量物体的角度位置，并将其转换为数字信号。

绝对值编码器的工作原理基于光电效应和数字信号处理技术。

1. 光电效应绝对值编码器通常由一个光源和多个光电传感器组成。

光源会发出光，照射到旋转的编码盘上。

编码盘上有一系列的透明和不透明的条纹，形成了一种特定的编码模式。

当光照射到透明条纹上时，光线会通过并照射到光电传感器上；而当光照射到不透明条纹上时，光线会被遮挡，无法照射到光电传感器上。

2. 编码模式编码盘上的条纹按照一定的规律排列，可以分为绝对编码和增量编码两种模式。

绝对编码模式下，每个条纹的位置都对应着一个唯一的编码值，这样可以直接读取物体的角度位置。

增量编码模式下，条纹的位置只能表示相对位移，需要通过计数器来累计位移值。

3. 光电传感器光电传感器是绝对值编码器中的关键组件。

它可以将光的变化转换为电信号，并输出给数字信号处理器进行处理。

光电传感器通常采用光电二极管或光电三极管作为光电元件，当光线照射到光电元件上时，会产生电流或电压信号，信号的强度和持续时间与光照的强度和持续时间成正比。

4. 数字信号处理光电传感器输出的电信号经过放大和滤波处理后，会进一步被数字信号处理器处理。

数字信号处理器会对电信号进行采样和量化，将其转换为数字信号。

然后，通过解码算法，将数字信号转换为对应的角度数值。

解码算法根据编码盘的编码模式来确定，可以是二进制、格雷码等。

5. 应用领域绝对值编码器广泛应用于机械工程、自动化控制、航空航天等领域。

例如，在机床上使用绝对值编码器可以准确测量工件的位置，实现高精度的加工；在机器人控制系统中，绝对值编码器可以帮助机器人准确定位和导航。

总结：绝对值编码器是一种能够精确测量旋转角度的传感器。

它的工作原理基于光电效应和数字信号处理技术。

通过光电效应，光源照射到编码盘上的条纹，光电传感器将光的变化转换为电信号。

经过放大、滤波和数字信号处理，最终将电信号转换为对应的角度数值。

绝对值编码器的工作原理绝对值编码器是一种常用于测量旋转位置的装置。

它能够提供准确的位置信息，并且不会受到电源中断或者重新启动的影响。

本文将详细介绍绝对值编码器的工作原理，包括其结构、原理和应用。

一、绝对值编码器的结构绝对值编码器通常由光电传感器、光栅盘和信号处理器组成。

1. 光电传感器：光电传感器是绝对值编码器的核心部件，它能够将光栅盘上的光信号转换成电信号。

光电传感器通常由发光二极管（LED）和光敏二极管（Photodiode）组成。

2. 光栅盘：光栅盘是绝对值编码器的旋转部件，它通常由透明的玻璃或者塑料制成，并在上面刻有一系列等距的透明和不透明条纹。

这些条纹会根据旋转角度遮挡或者透过光线，从而产生光信号。

3. 信号处理器：信号处理器负责接收光电传感器输出的电信号，并将其转换成可读的位置信息。

信号处理器通常由数字电路和微处理器组成，它能够识别光栅盘上的光信号，并将其转换成二进制码或者其他编码形式。

二、绝对值编码器的工作原理基于光栅盘和光电传感器之间的相互作用。

当绝对值编码器旋转时，光栅盘上的条纹会遮挡或者透过光线，从而改变光电传感器接收到的光信号。

根据光信号的变化，绝对值编码器能够确定旋转角度并输出相应的位置信息。

具体来说，绝对值编码器的工作原理如下：1. 初始化：在绝对值编码器开始工作之前，通常需要进行初始化操作。

这一步骤旨在确保绝对值编码器能够准确地识别光栅盘上的起始位置。

初始化过程通常通过将光栅盘旋转到一个已知的位置来完成。

2. 信号生成：一旦完成初始化，绝对值编码器开始生成信号。

光栅盘上的条纹会遮挡或者透过光线，从而产生一系列的光信号。

光电传感器会将这些光信号转换成电信号，并传送给信号处理器。

3. 信号处理：信号处理器负责接收光电传感器输出的电信号，并将其转换成可读的位置信息。

信号处理器通常会使用一种特定的编码方式，例如二进制码或者格雷码，来表示旋转角度。

通过识别光信号的变化，信号处理器能够确定光栅盘的位置并输出相应的编码。

绝对值编码器的工作原理标题：绝对值编码器的工作原理引言概述：绝对值编码器是一种广泛应用于工业控制系统和机器人领域的传感器设备，它能够准确测量旋转或者线性位置，并将其转换为数字信号输出。

本文将详细介绍绝对值编码器的工作原理，匡助读者更好地理解其工作方式和应用场景。

一、光电传感器1.1 发射器和接收器：绝对值编码器中的光电传感器由发射器和接收器组成，发射器发出光束，接收器接收光束。

1.2 光栅：光电传感器中常用的光栅结构，通过光栅的变化来测量位置。

1.3 工作原理：光电传感器通过接收到的光束的变化，来确定位置信息。

二、编码盘2.1 磁性编码盘：某些绝对值编码器采用磁性编码盘，能够更精准地测量位置。

2.2 光栅编码盘：另一种常见的编码盘是光栅编码盘，通过光栅的变化来测量位置。

2.3 工作原理：编码盘上的编码信息与光电传感器配合，通过信号的变化来确定位置。

三、信号处理3.1 可编程逻辑器件（PLC）：绝对值编码器常与PLC配合使用，将信号转换为数字信号。

3.2 解码器：信号处理器中的解码器能够将编码器输出的信号转换为可读的位置信息。

3.3 工作原理：信号处理器通过对编码器输出的信号进行解析和处理，得到准确的位置信息。

四、数据传输4.1 数字信号输出：绝对值编码器将测量到的位置信息转换为数字信号输出。

4.2 通信接口：绝对值编码器通常具有通信接口，能够与其他设备进行数据传输。

4.3 工作原理：数据传输模块将编码器输出的数字信号传输给控制系统，实现位置信息的实时监测和控制。

五、应用场景5.1 工业自动化：绝对值编码器广泛应用于工业机器人、数控机床等领域，实现位置精准控制。

5.2 机械创造：在机械创造领域，绝对值编码器能够准确测量零件的位置，保证产品质量。

5.3 其他领域：绝对值编码器还被应用于医疗设备、航空航天等领域，发挥重要作用。

结论：绝对值编码器通过光电传感器、编码盘、信号处理和数据传输等模块的协作，能够准确测量位置信息并输出数字信号，广泛应用于工业控制系统和机器人领域。

光电编码器分类及作用光电编码器是一种将位置信息转化为数字信号的装置，由光电传感器和编码盘组成，可以用于测量物体的位置、速度、角度等参数。

根据不同的测量原理和应用领域，光电编码器可以分为几种不同的分类。

下面将介绍几种常见的光电编码器分类及其作用。

一、增量式光电编码器增量式光电编码器是测量物体位置变化的一种常用装置。

它通过将旋转或线性运动转化为光脉冲信号的方式，来测量物体的位置变化和速度。

光电编码器中的编码盘上有一系列的刻线，传感器通过感应这些刻线上的反射光来测量位置变化。

由于编码盘上刻线的数量有限，所以测量范围有一定的上限。

增量式光电编码器特点是测量范围较小，测量精度较高，适用于精密仪器和传感器等领域。

增量式光电编码器的工作原理是通过感应编码盘上的光信号，并将其转化为电信号。

一般来说，编码盘上的光信号是由两个光栅和一个光电传感器组成的。

光栅上的光线会被编码盘上的刻线阻挡或通过，使得光电传感器能够产生相应的电信号。

根据光电传感器产生的电信号波形和频率变化，可以计算出物体的位置和速度。

增量式光电编码器的作用主要体现在对位置和速度的测量上。

它可以实时监测物体的运动状态，并输出与之相对应的信号，供控制系统进行处理和反馈。

在机械制造、机器人、自动化生产线等领域中，增量式光电编码器被广泛应用于位置控制、速度调节、运动监测等方面。

二、绝对式光电编码器相对于增量式光电编码器，绝对式光电编码器能够直接读取物体的绝对位置信息，不需要通过计数来计算。

它可以在任意位置开始测量，不会因断电或重新启动而丢失数据。

绝对式光电编码器的编码盘上有多条同心圆，每条同心圆上有不同数量或形状的刻线，通过感应这些刻线的反射光来测量绝对位置。

绝对式光电编码器特点是测量范围大，测量精度较高，适用于需要直接读取位置信息的应用场合。

绝对式光电编码器的工作原理是通过感应编码盘上的光信号，并将其转化为二进制编码，从而得到物体的绝对位置。

编码盘上的光信号是由多个光栅和光电传感器组成的，每个光栅上的刻线数量和排列方式都不同，对应不同的二进制编码。

绝对光电编码器精度提高方法全文共四篇示例，供读者参考第一篇示例：绝对光电编码器是一种常用于测量、检测和控制系统中的位置、速度和角度信息的传感器。

它通过光电检测器和编码盘的组合来实现对运动物体位置的准确测量。

在实际应用中，光电编码器的精度往往直接影响到整个系统的性能和稳定性。

提高绝对光电编码器的精度是非常重要的。

本文将介绍一些提高绝对光电编码器精度的方法。

要保持光电编码器的清洁。

在运行过程中，光电编码器的编码盘表面很容易被灰尘、油渍或其他杂质污染，这些污染物会影响光电检测器的准确性，从而降低编码器的精度。

定期清洁光电编码器的编码盘是非常重要的，可以使用软布和少量的清洁液来擦拭编码盘表面，保持其清洁。

要正确安装光电编码器。

光电编码器的安装位置和角度都会影响其测量精度，因此在安装光电编码器时需要特别注意。

要确保光电编码器与运动物体的轴线平行，否则会导致测量偏差；要确保光电编码器的安装位置稳固且牢固，以避免在运行过程中发生偏移或摇动。

要进行定期校准光电编码器。

随着时间的推移，光电编码器的零点漂移、非线性误差等问题都会逐渐积累，导致测量精度下降。

定期进行校准是非常重要的。

校准过程中可以通过比较光电编码器的实际输出值和工程量计量值来评估其精度，并进行相应的校准调整。

要避免外部干扰。

外部干扰是影响光电编码器精度的另一个重要因素。

电磁干扰、震动干扰等都会影响光电编码器的正常运行，从而降低其测量精度。

在安装光电编码器时需要尽量避免这些外部干扰，可以采取屏蔽措施或加强固定等方法来减少外部干扰。

提高绝对光电编码器的精度是一个综合性的工程，需要从多个方面进行综合考虑和优化。

通过保持清洁、正确安装、定期校准和避免外部干扰等方法，可以有效提高绝对光电编码器的精度，从而提升整个系统的性能和稳定性。

希望以上方法能够帮助大家更好地使用和维护绝对光电编码器。

第二篇示例：绝对光电编码器是一种常用于精准位置检测和运动控制的传感器，其精度直接影响着系统的定位准确性和运动控制的稳定性。
