Ansys Workbench蠕变分析

Workbench蠕变分析
1.问题描述：一方形实体，尺寸为5mX1mX1m，在200MPa压力，温度分别为20℃、100℃、500℃下蠕变分析。

边界条件如下图所示。

2.新建static structure模块，如图所示，分别对应20℃、100℃、500℃。

3.双击Engineering Data，定义材料蠕变特性，本示例使用Time Hardening模型（关于蠕变的模型选择请自行补脑）。

4.关闭Engineering Data,进入到Mechnical Systems，划分网格，施加边界条件。

5.对于A5、B5、C5温度分别为22℃、100℃、500℃。

6.对A5模块定义载荷步，分两次加载（示例仅计算9秒的蠕变）.载荷步详细见下图。

7.同样的，对B5、C5做相同的载荷步设置。

并进行求解。

完成后如下图所示。

上图图中显示的是22℃下的蠕变。

在200MPa载荷下，变形为2.5E-3m（第一个载荷步的结果，时间点为1秒），保持载荷不变，持续9秒，变形达到0.034m（第二个载荷步，时间点为10s）。

100℃、500℃的蠕变如下图所示
100℃
500℃
PS：本例重在分享Workbench中进行蠕变分析的过程，请忽略其结果的合理性。

By问道真人
2015/11/27。

【ANSYS非线性分析】Ansys_几何非线性基础

度量.
October 15, 2001 Inventory #001565
5-19
几何非线性基础 … 综述
• 一般地: • ANSYS 将工程应力和工程应变用于小位移分析或仅支持大挠度单元的大位移
分析. • ANSYS 将对数应变和真实应力用于支持大应变的大多数单元的大挠度. • Mooney-Rivlin 超弹性例外, 见下表所示.
“大” 是与问题相关的.
在ANSYS中, 术语大挠度和大转动可以相互交换使用.
大挠度理论考虑了大转动, 但是它假设应变是小应变. 还固有地考虑了应力刚化效应.
大应变大转动应力刚化
大挠度理论是大应变理论的子集.
October 15, 2001 Inventory #001565
5-25
几何非线性基础 ... 三类几何非线性
5-4
几何非线性基础 … 综述
3 如果单元的应变产生较大的平面内应力状态 (膜应力), 平面法向刚度将受到显著的影响.
F
Y
F
X
uy
随着垂直挠度的增加 (UY), 较大的膜应力 (SX) 导致刚化效应.
October 15, 2001 Inventory #001565
5-5
几何非线性基础 … 综述
应力刚化: 一个零件中的应力状态会影响到该零件的刚度. 随着张力的增大, 电缆的横向刚度增加. 随着压缩量的增大, 柱体横向刚度下降 (最终导致完全丧失刚度 –
如, 屈曲). 当应力刚化被激活时, 程序计算应力刚度矩阵, 并将它添加到原始
刚度矩阵去包含此效应. 应力刚度矩阵仅仅是应力和几何的函数. 应力刚度矩阵使切向刚度矩阵更加一致 (一般会改善收敛).
应变

ansys非线性分析蠕变 2解析

September 30, 2001 Inventory #001491 4-3
隐式和显式蠕变
... 显式蠕变过程
Training Manual
Advanced Structural Nonlinearities 6.0
• 可以使用命令或通过 GUI 定义一个显式蠕变模型(在下面的幻灯片中讨论)。
E节
显式蠕变
隐式和显式蠕变
E. 显式蠕变过程
• 本节讨论进行显式蠕变分析的过程。
Training Manual
Advanced Structural Nonlinearities 6.0
• 前已述及由于隐式蠕变方法比显式蠕变更有效和精确而成为首选方法。
– 显式蠕变使用需要非常小的时间步的Euler向前法, 因此会有很多次迭代。 – 与隐式蠕变不同, 塑性计算不是同时进行的。首先进行塑性分析, 然后是蠕变计算(叠加)，该时间步的塑性应变等不进行重新调整。 – 只要可能, 都应使用隐式蠕变，然而, 有些情况下采用的蠕变法则或单元类型需要使用显式蠕变。
• 显式蠕变没有与温度有关的常数。
– 由蠕变方程说明温度相关性。
• 显式蠕变常数定义并输入为 C1, C2 等等, 其中C1为第一个常数, C6 为第六个常数等。
– 不必定义所有的常数，需要使用的常数数目与选择的蠕变方程有关。
September 30, 2001 Inventory #001491 4-4
September 30, 2001 Inventory #001491 4-2隐ຫໍສະໝຸດ 和显式蠕变... 显式蠕变过程
• 显式蠕变材料支持的单元类型:
Training Manual
Advanced Structural Nonlinearities 6.0

蠕变分析实例

图2
坐标轴设置对话框
ห้องสมุดไป่ตู้3
时间为 1000 小时的轴向应力结果显示
ANSYS 显示窗口将显示螺栓的有限元图，如图 1。
图1 五、施加载荷
螺栓有限元模型图
1) 施加位移约束。选择 Preprocessor → Loads → Define Loads → Apply → Structural→Displacement→On Nodes 命令, 出现 Apply U, ROT on Nodes 拾取菜单，单击 Pick All 和 OK，在 Lab2 DOFs to be contrained 复选框中选择 All DOF, 取 VALUE Displacement value 为 0。 2) 施加温度。选择 Preprocessor→Loads→Define Loads→Apply→Structural→Temperature→Uniform Temp 命令，取 Uniform Temperature 为 900。六、求解计算 1) 定义分析类型。分析类型为 Static。 2)选择 Solution→Load Step Opts→Solution Ctrl 命令，出现 Nonlinear Solution Control 对话框，使 Solution Control 状态从 ON 变为 OFF，在 Pressure load stiffness 下拉菜单中选择 Program Chosen。 3) 定义求解时间步。选择 Solution→Load Step Opts→Time/Frequenc→Time and Substps 命令，取 Time at end of load step 为 3600000，取 Number of substeps 为 100，并选中 Stepped, 其余采用默认设置。 4) 求解输出控制。选择 Solution → Load Step Opts → Output Ctrls → Solu Printout 命令，在 Item for printout control 下拉菜单中选择 Basic quantities，并选中 Every Nth substp, 取 N 值为 36000，Component name 为 All entities。 5) 写入数据库和结果文件控制。选择 Solution → Load Step Opts → Output Ctrls→DB/Result Files 命令，在 Item to be controlled 下拉菜单中选择 Element solution, 并选中 Every Nth substp, 取 N 值为 1，Component name 为 All entities。 6) 选择 Solution→Solve→Current LS 命令，单击 OK, ANSYS 将开始求解计算，求解结束时，出现 Note 对话框。七、查看求解结果 1) 轴向应力和时间变化关系曲线显示 ·定义时间-历程变量。选择 TimeHist Postpro→Define Variables 命令，单击 Add 按钮，选中 by seq no.,单击 OK 按钮，出现单元拾取菜单，在输入栏

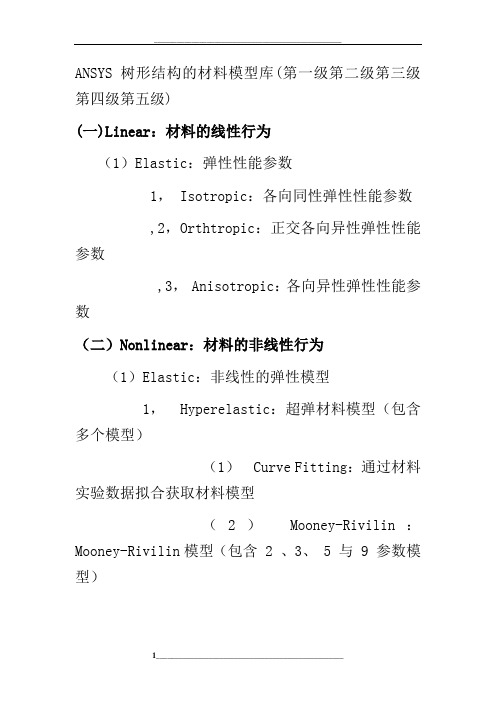

ansys-材料属性中英文对照
