全预混壁挂炉换热器工作原理全预混壁挂炉换热器是壁挂炉的重要组成部分，它负责将燃烧产生的热能传递给热水或蒸汽，实现供暖或热水的功能。
换热器一般包括燃烧室、烟道和热传导管三个部分。
我们来了解一下燃烧室的工作原理。
燃烧室是壁挂炉的燃烧部分，它通过喷嘴将燃气和空气混合后喷入燃烧室，形成可燃气体混合物。
然后，在燃烧室内点火，使混合物燃烧，产生高温燃烧气体。
接下来，烟道的作用是将燃烧产生的烟气引导出炉外，并通过烟囱排出。
烟道内壁通常采用特殊的材料，能够有效吸收和传导热量，提高换热效率。
烟道还可以通过增加长度和弯曲来增加烟气在其中停留的时间，增加换热的机会，提高换热效果。
热传导管是将烟气产生的热量传递给冷却介质（热水或蒸汽）的关键部分。
热传导管一般是由金属材料制成，具有良好的导热性能。
烟气在热传导管内流动时，通过烟气与传导管壁的接触，将热量传递给传导管，然后传导到冷却介质中。
传导管内的冷却介质吸收了热量后，温度升高，然后通过管道输送到需要供暖或热水的地方。
全预混壁挂炉换热器的工作原理主要依靠燃烧室、烟道和热传导管的协同作用。
燃烧室的燃烧产生高温烟气，烟气通过烟道进入热传导管，然后将热量传递给冷却介质。
通过这种方式，壁挂炉能够高效地利用燃烧产生的热能，实现供暖或热水的功能。
总结一下，全预混壁挂炉换热器的工作原理是通过燃烧室将燃气和空气混合燃烧，产生高温烟气，然后通过烟道引导烟气出炉外，并通过热传导管将热量传递给冷却介质。
通过这种方式，壁挂炉能够高效地利用燃烧产生的热能，实现供暖或热水的功能。
这种工作原理的壁挂炉具有高效、节能的特点，是现代家庭供暖和热水设备的重要选择。
博途冷凝式壁挂锅炉介绍
作为绿色产品的代表之一，博途冷凝炉因其领先的冷凝技术、一体化的系统优势，成为欧洲最受欢迎的壁挂炉产品之一。
在国内越来越注重家用产品节能减排的大背景下，博途将其与欧洲品质同步的冷凝产品顺势引入中国市场，以期带给中国消费者绿色生活新享受。
冷凝是什么？
常规壁挂炉燃烧产生的高温烟气直接排放到空气中。
冷凝式壁挂炉则采用冷凝技术，将烟气中的余热回收利用，达到节能的目的。
普通壁挂炉排烟温度在100-150度左右，其中的烟气和水蒸气均带有大量潜热能，通过高效的热交换器设计实现了高效回收。
博途先进的冷凝技术
✔全预混比例调节
使用不锈钢换热器，排烟温度最低可降到40摄氏度左右，
烟气中水蒸气潜热可被充分吸收，热效率高达108%。
✔变频燃烧技术
根据室内环境温度需求追踪NTC温感值实时调节燃烧，最低可实现30%输出功率，真正实现按需供热。
✔OPF生产技术
采用威能集团旗下统一的OPF生产技术，确保在投放市场时，每款产品都是尽善尽美的“作品”。
✔比常规炉更节能、更省钱
采用冷凝技术的壁挂炉相比常规壁挂炉，轻松帮你节约燃气费用，是家居采暖生活不可多得贴心帮手。

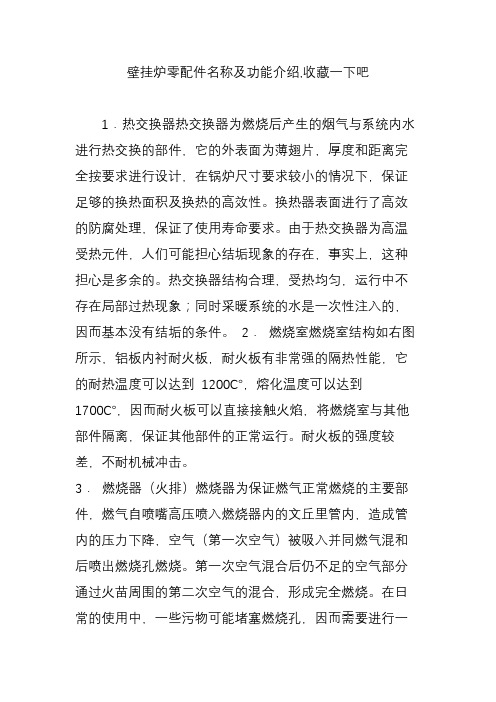

壁挂炉零配件名称及功能介绍,收藏一下吧1．热交换器热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，它的外表面为薄翅片，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。
换热器表面进行了高效的防腐处理，保证了使用寿命要求。
由于热交换器为高温受热元件，人们可能担心结垢现象的存在，事实上，这种担心是多余的。
热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入的，因而基本没有结垢的条件。
2．燃烧室燃烧室结构如右图所示，铝板内衬耐火板，耐火板有非常强的隔热性能，它的耐热温度可以达到1200℃，熔化温度可以达到1700℃，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。
耐火板的强度较差，不耐机械冲击。
3．燃烧器（火排）燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气（第一次空气）被吸入并同燃气混和后喷出燃烧孔燃烧。
第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气的混合，形成完全燃烧。
在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。
4．膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。
根据系统水容量的不同，配备型号（6L、8L或10L）不同的膨胀水箱。
在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8bar的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。
膨胀水箱氮气的压力在出厂时已经充好，在使用过程中，需要对压力进行定期的检查。
5．空气箱空气箱四侧面板为铝板，并用硅胶密封，在空气箱内包含有燃烧器、点火和检测电极、热交换器、风机、风压开关及温感装置等。
空气箱为完全密封的结构，以使与室内空气完全隔离。
在空气箱的顶部设有两个检测孔，可以十分方便地用来检测锅炉的燃烧状况。
盘管式换热器工作原理盘管式换热器是一种常用的换热设备，广泛应用于各种工业领域。
它的工作原理是通过将热能从一个流体传递到另一个流体，以实现热量的转移。
下面将详细介绍盘管式换热器的工作原理。
盘管式换热器由一组盘管管道组成，其中一个流体通过内部的管道流动，而另一个流体流过外部的管道。
这两个流体之间通过管壁进行热量传递，从而实现热能的转移。
换热过程中，热能的传递主要依靠热对流和热传导。
当热流体通过内部管道时，它会将热量传递给管壁，然后通过管壁传递给外部流体。
这样，热能就从热流体转移到了冷流体。
盘管式换热器的工作原理可以用以下几个步骤来描述：1. 冷流体进入换热器的外部管道，流经整个换热器。
在流经过程中，冷流体吸收热量，温度逐渐升高。
2. 热流体进入换热器的内部管道，流经整个换热器。
在流经过程中，热流体释放热量，温度逐渐降低。
3. 冷流体通过管壁从热流体吸收热量。
这是通过热对流和热传导实现的。
热对流是指冷流体与管壁之间的传热过程，而热传导是指热量沿着管壁的传递过程。
4. 冷流体温度升高后，流出换热器。
此时，冷流体中已经吸收了热量，并且温度较高。
5. 热流体通过管壁将热量传递给冷流体。
这样，热流体的温度逐渐降低。
6. 热流体流出换热器，此时热流体中的热量已经转移到了冷流体中。
通过以上步骤，盘管式换热器实现了热能的转移。
它可以将热流体中的热量传递给冷流体，从而实现能量的有效利用。
盘管式换热器具有结构简单、传热效率高等优点，因此被广泛应用于各种工业领域。
盘管式换热器通过内外两个流体之间的热量传递，实现了热能的转移。
它的工作原理主要是通过热对流和热传导来实现热量的传递。
通过这种方式，盘管式换热器能够高效地实现能量的转移，为各种工业过程提供了可靠的热能来源。
全预混冷凝壁挂炉技术参数
全预混冷凝壁挂炉是一种高效、节能的壁挂式燃气热水炉。
其技术参数可能包括以下内容：
1. 热功率范围：通常在10 kW - 50 kW之间，可以根据需求可调。
2. 热效率：通常高于90％，甚至可达到95％以上。
3. 预混燃烧技术：通过预混气体燃料和燃烧空气，实现更好的燃烧效果，提高热效率。
4. 冷凝技术：利用燃烧产生的烟气中的水蒸气，通过冷凝换热技术回收烟气中的热能，提高热效率。
5. 控制系统：可采用智能控制系统，实现自动调节和监测炉子的运行状态，提高热能利用效率。
6. 安全保护功能：包括过热保护、过压保护、缺水保护等功能，确保壁挂炉的安全运行。
7. 锅炉容量：通常根据使用者的需求和热水用量来确定，一般可提供符合家庭和商业使用的不同容量型号。
8. 排放要求：符合环保标准，排放的烟气和尾气污染物含量较低。
以上是一般全预混冷凝壁挂炉的技术参数，具体型号和品牌可能会有一些差异。
对于确定具体产品的技术参数，建议参考厂家提供的产品参数表或产品说明书。
全预混冷凝式燃气热水炉主要组成零部件全预混冷凝式燃气热水炉，听起来是不是有点高大上？别急，咱们慢慢说。
说到热水炉，估计大家的印象都是那种看起来有点笨重、工作时噼里啪啦冒热气的家伙，但全预混冷凝式燃气热水炉可不一样，它就像是厨房里的一位“隐形英雄”，默默地工作，却能给你带来温暖的热水，舒服到家。
这个“全预混冷凝式燃气热水炉”到底是什么东西？别急，我这就带你了解。
咱先从它的名字说起——“全预混”，意思就是燃气和空气在进入炉体之前，就已经在外面混合好了，这样一来，燃烧就更加充分，效率也高，省得你家烧水的时候蹭蹭地发热浪费。
至于“冷凝式”，顾名思义，就是它能把燃烧过程中产生的热量“回收”起来，二次利用，热效率高，省气又环保。
说白了，这就是一款既能省钱又能省能源的高科技“聪明”设备！好啦，说了这么多，咱们再来看看它的“内脏”——全预混冷凝式燃气热水炉究竟是怎么运作的，它的主要组成部分又有哪些？让咱们一一拆解，看看这个“高大上”的家伙到底藏了哪些“玄机”。
不得不提的就是燃烧器。
燃烧器是整个炉子的大脑，它负责把气体和空气按比例混合，点燃之后形成高温气体，进而加热水。
听起来简单，但其实这玩意儿得非常讲究，稍有差池，就可能影响热水炉的效率和安全性。
它就像个顶级厨师，得把每一份原料都搭配得恰到好处，才能做出一锅“美味”的热水来。
再来说一下热交换器，这可是炉子的“心脏”！热交换器的任务，就是把燃烧产生的热量通过导热管传给水，确保热量不浪费。
它工作时就像一个不知疲倦的勤劳工人，时刻都在加班加点，保证你家水龙头一开，热水立马就能喷涌而出。
别忘了排烟系统，虽然它看起来没那么引人注目，但其实它是保证热水炉安全、有效运作的“隐形卫士”。
它负责将燃烧过程中产生的废气排出，避免室内空气受到污染。
如果没有它，大家可就得忍受呛人的烟雾，真的是提心吊胆。
除此之外，热水炉里面还有一个小小的水泵，虽然它不显山露水，但它起着至关重要的作用。
水泵就是它负责把水从水管推送进热交换器，这样水才能快速被加热。
冷凝式燃气壁挂炉的工作原理及其结构特点工作原理冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物—烟气中的显热及水蒸气的潜热。
燃起的热值是指1Nm3燃气完全燃烧所放出的热量。
热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气仍为蒸汽状态排出时所放出的热量。
由此可见，燃气的高热值与低热值之差就是水蒸气的汽化潜热。
以天然气为例，天然气的主要成分为CH4，CH4的燃烧化学反应式为：CH4+2O2=CO2+2H2O+△H由上式可见，在近似假定各种气体的kmol容积相等的前提下，每燃烧1Nm3的CH4可以得到2Nm3水蒸气，同时放出一定热量△H。
2Nm3水蒸气凝结放出的潜热3.96×103kJ/Nm3。
CH4的高热值Hh=39842kJ/N m3；低热值H1=35906kJ/N m3。
汽化潜热低热值的百分比=（3.96×103/35906）×100=11也就是说，当该燃气燃烧提供100kW的显热时，同时也提供了11kW的潜热。
冷凝式燃气壁挂炉就是要将烟气温度冷却到露点温度40-450，回收这部分潜热，同时也获得烟气中的大部分显热。
从而大大的提高了热效率，一般可提高10-15以上，按低热值计算的热效率可能超过100。
什么是冷凝锅炉？在天然气和液化气的燃烧过程中，作为燃烧产物，我们得到了二氧化碳和水燃烧1m3的甲烷和2m3的氧气，生产1m3的二氧化碳2m3的水。
CH4+2O2+2H2O+Q放出的热量Q为：34.020千焦（等于8127大卡）这个数值即时甲烷CH4的低热量值（lowercalorificvalue）如果是使燃烧产生的水蒸气冷凝，可以得到另一部分热量（汽化潜热）通过冷凝1m3的水蒸气，我们可以得到1885千焦（450大卡）热量。
全预混冷凝式燃气采暖热水炉的一体式换热器技术浅析国家燃气用具产品质量监督检验中心（佛山）佛山528225林力关健成摘要：全预混冷凝式燃气采暖热水炉主要采用一体式换热器，其特点是既具有良好的 抗腐蚀能力，又具有体积小、结构紧凑、高能效、安全可靠等优点。
目前满足以上要求的 一体式换热器主要有两类，分别是：不镑钢换热器和铸铭换热器。
本文对这两类换热器 的原理、结构和特点作了简要的介绍和分析。
关键词：不锈钢换热器铸铝换热器酸性冷凝液换热1.引言燃气燃烧时产生的烟气中含有大量水蒸气，水蒸气 在遇冷的情况下可凝结成水，这一过程称作水蒸气的冷 凝。
水蒸气的冷凝可释放出汽化潜热。
冷凝式燃气采暖热 水炉可以回收利用烟气中的水蒸气汽化潜热，因此，与普 通燃气采暖热水炉相比，可以达到更高的热效率，但其换 热器也需采用更复杂的结构。
一般来说，米用大气式燃烧器的冷凝式燃气米暖热 水炉采用二级换热器结构，即通过主换热器先将烟气从 高温降至露点温度以上，再通过冷凝换热器将烟气降温 至露点温度以下。
由于冷凝换热器部分的烟气温度低于 露点温度，冷凝水主要在此产生。
由于燃气中不可避免会 含有硫化物，硫化物燃烧后生成S〇2,部分S〇2还会进一 步氧化成S〇3,S〇3溶于冷凝水后成为硫酸,使冷凝水呈酸 性，具有腐蚀作用[|]。
因此冷凝换热器通常使用耐腐蚀的 不锈钢材料制造，而主换热器则使用不耐腐蚀但导热系 数更高的铜材料制造。
而全预混冷凝式燃气采暖热水炉则主要采用一体式 换热器，其特点是不再区分主换热器和冷凝换热器，整个 换热过程由一个换热器完成，因此烟气可以在换热器的 任何位置实现冷凝并产生冷凝水，这就要求整个换热器 均需由抗腐蚀材料制造。
同时，冷凝式燃气采暖热水炉还 要求体积小，结构紧凑，因此，一体式换热器也要求体积 小，结构紧凑，且兼具高能效和安全可靠。
目前满足以上要求的一体式换热器主要有两类，分别是:不锈钢换热器 和铸铝换热器。
全预混冷凝式壁挂炉的试验研究2011-12-12 00:00:00 来源: 巴巴传媒人气：361 前言近几年，随着我国经济的高速发展，能源问题日益突出，高效节能环保是全球家电的发展方向。
普通的壁挂炉由于排烟温度较高，无法利用水蒸气中的潜热，同时较高的排烟温度又带走了显热，降低了热效率，冷凝式燃气壁挂炉通过降低排烟温度使烟气中的水蒸气冷凝，充分利用了烟气中几乎全部的显热和部分水蒸气潜热，节能效果明显。
全预混燃烧是一种燃烧效率高，具有较高燃烧热强度的燃烧方式。
因其在燃烧过程中产生的CO和NO X低的特点，广泛用于工业及一些家用燃气器具上，还能有效降低烟气排放量，提高热效率。
在欧洲，特别是荷兰、英国及德国正大力推动冷凝式燃气壁挂炉的普及和应用，对于全预混冷凝式壁挂炉，其排烟温度可以降低到40℃左右，对于采用天然气的冷凝式壁挂炉，其理论最大的热效率可达到110%。
开发高效节能的全预混冷凝式燃气壁挂炉是大势所趋。
2 JLG32-B66A1全预混冷凝式壁挂炉的结构JLG32-B66A1型家用全预混冷凝式燃气壁挂炉额定供暖热输入为32kW，额定供暖热输出为31.1kW，带电话预约功能。
为了便于排出冷凝水，该冷凝式壁挂炉采用倒置燃烧形式（如图1），采用鼓风式强制供风，燃烧装置位于顶部，换热装置位于底部，冷凝水由底部烟罩收集后排出，烟气从烟罩进和烟道后引到顶部排出。
