DCS控制系统应用中的抗干扰问题分析DCS控制系统是现代化工自动化生产中的重要组成部分，其应用范围涵盖了化工、石化、电力、冶金等多个行业领域。
在实际应用中，DCS控制系统经常会受到各种外部干扰的影响，这些干扰可能来源于电磁干扰、物理环境变化、人为操作等多个方面，严重干扰可能导致系统运行不稳定、控制失效甚至系统瘫痪。
如何在DCS控制系统应用中解决和抵御各种干扰问题，成为了当前工业控制系统领域中的研究热点之一。
本文将对DCS控制系统中的抗干扰问题进行分析，并提出相应的解决方案。
一、电磁干扰对DCS控制系统的影响电磁干扰是DCS控制系统中常见且严重的干扰源之一。
其种类包括电磁辐射干扰、传导干扰等。
电磁干扰可能来自于外部设备、电力线路、无线电信号、雷电等多个方面，其频率范围也十分广泛。
电磁干扰会对DCS控制系统的传感器、执行元件、通信线路等组成部分造成影响，导致控制系统的工作异常，甚至失效。
电磁干扰不仅会使得传感器接收的信号产生误差，还可能引起控制命令的传输错误，从而对整个生产过程产生严重的影响。
为了解决电磁干扰对DCS控制系统的影响，可以采取一系列的技术手段。
在系统设计阶段应该合理规划布置设备，避免将敏感的传感器和执行元件置于强电磁干扰源附近。
可以采用屏蔽措施，如使用屏蔽电缆、屏蔽罩等设备，阻隔外部电磁干扰。
还可以采用滤波器、隔离器等设备对信号进行处理，消除电磁干扰对系统的影响。
通过以上技术手段的综合应用，可以有效提高DCS控制系统对电磁干扰的抵御能力，保障系统的正常稳定运行。
除了电磁干扰外，物理环境变化也会对DCS控制系统产生一定的影响。
物理环境变化主要包括温度、湿度、气压等因素的变化，这些因素的变化可能会导致系统中的传感器、执行元件的性能产生变化，从而对控制系统的稳定性产生影响。
在特殊工业环境中，如高温、高湿或者腐蚀性环境下，物理环境变化对DCS控制系统的影响尤为突出。
针对物理环境变化对DCS控制系统的影响，可以采取一系列的防护措施。
DCS控制系统应用中的抗干扰问题分析DCS（分散控制系统）是一种用于工业自动化控制的先进技术，其优点包括可靠性、精度高、协作能力强等。
而在DCS控制系统的应用中，通常需要考虑到抗干扰问题，因为外部环境或原生设备的因素可能对控制系统产生干扰或噪声，从而影响到系统的运行性能。
首先，从“干扰”和“噪声”两个方面来看，干扰通常指的是制约了某个系统的性能的外部因素，例如强电磁场干扰、引起氧化腐蚀的化学污染物、过热或过冷、电源波动等，而噪声则是特定频率内的随机干扰，通常被定义为信号中不能识别的杂波。
无论是干扰还是噪声，都会对DCS系统的正常运行产生影响，所以进行抗干扰的机制设计就很重要。
一种解决抗干扰问题的方法是使用“滤波技术”。
对于某些频率不断变化的信号，直接处理这些信号会对系统产生影响，因为这种信号往往包含了不必要的噪声。
而滤波技术的目的就是将频率指定在一个特定的频段，以便减少信噪比。
在DCS控制系统中，通过添加可调的滤波器，可以根据需要进行滤波处理，以减少噪声的影响。
此外，还可以添加各种数据转换设备，如模数转换器、数模转换器等。
这些设备可以使用外部引脚或接口与DCS系统相连，并将输入信号转换为DCS控制系统能够处理的数字格式。
这样做不仅可以减少干扰，而且还可以增强DCS控制系统的稳定性和可靠性。
除了滤波以外，还可以采用信号增强技术，这是比较常见的一种抗干扰方法。
信号增强技术对于低噪声信号的提取和放大可以提供很好的辅助效果，例如使用差分放大器或放大器阵列等增强信号，从而改善数字信号的质量。
此外，针对不同应用场景，还可以采用电磁兼容（EMC，Electromagnetic Compatibility）技术进行干扰解决。
这种技术包括代表性的屏蔽技术、接地技术等。
在DCS控制系统设计中，有时也会选择硬件隔离来防止干扰，例如将模拟信号和数字信号进行分离，并使用独立的电源对它们进行供电，这种方法对于抗干扰具有很强的支持。
DCS控制系统应用中的抗干扰问题分析DCS控制系统是一种广泛应用于工业自动化领域的自动化系统，其主要功能是对生产过程进行监测、调节和优化，以实现生产过程的稳定和高效。
然而，在实际生产中，DCS 控制系统往往会面临各种干扰和噪声的影响，从而导致系统的工作出现异常，严重时可能会导致生产事故的发生。
因此，对于DCS控制系统来说，如何有效地抵抗各种干扰和噪声是一个非常重要的问题。
在DCS控制系统中，常见的干扰源主要包括以下几种：1. 电磁干扰：包括高频干扰、跨地干扰等。
2. 磁场干扰：包括来自电气设备、电缆、电机等的磁场干扰。
3. 机械干扰：包括震动、振动、冲击等机械动态干扰。
4. 信号传输干扰：包括信号衰减、信号远传、信噪比问题等。
对于这些常见的干扰源，DCS控制系统应该采取相应的抗干扰措施，以确保系统的稳定性和可靠性。
下面我们将详细介绍DCS控制系统抗干扰的解决方案：1. 电磁屏蔽对于电磁干扰，可以采用电磁屏蔽的措施来消除干扰。
电磁屏蔽是一种以金属为主要材料，通过特定的结构和加工手法制造出来的屏蔽结构，可以将电磁辐射在一定范围内进行有效的遮蔽。
在DCS控制系统中，可以采用电磁屏蔽材料对设备进行覆盖，同时也可以采用屏蔽接地等手段来消除干扰。
2. 磁场隔离对于磁场干扰，可以采用磁场隔离的措施来消除干扰。
磁场隔离主要是通过隔离磁场来减少磁场干扰，常见的磁场隔离措施包括采用屏蔽材料进行隔离、采用非磁性材料进行隔离、采用磁屏蔽罩等措施。
3. 机械隔离4. 增加信噪比对于信号传输干扰，可以采用增加信噪比的措施来消除干扰。
增加信噪比是一种通过改变信号传输参数和信号处理参数来实现的方法，常见的增加信噪比措施包括采用高灵敏度传感器、增强信号滤波处理等措施。
综上所述，DCS控制系统在应用中面临的抗干扰问题是比较复杂的，需要采用多种手段来进行解决。
在实际应用中，必须根据不同的干扰源采取不同的解决方案，并对系统进行全面的考虑和规划，才能够打造出稳定、可靠、高效的DCS控制系统。

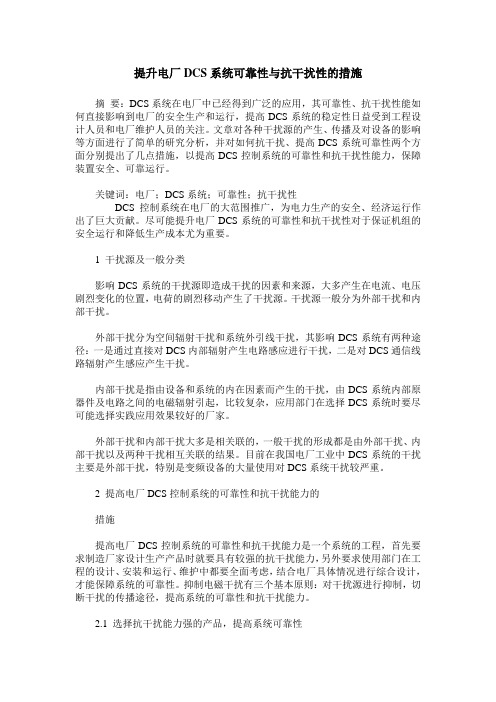

提升电厂DCS系统可靠性与抗干扰性的措施摘要：DCS系统在电厂中已经得到广泛的应用，其可靠性、抗干扰性能如何直接影响到电厂的安全生产和运行，提高DCS系统的稳定性日益受到工程设计人员和电厂维护人员的关注。
文章对各种干扰源的产生、传播及对设备的影响等方面进行了简单的研究分析，并对如何抗干扰、提高DCS系统可靠性两个方面分别提出了几点措施，以提高DCS控制系统的可靠性和抗干扰性能力，保障装置安全、可靠运行。
关键词：电厂；DCS系统；可靠性；抗干扰性DCS控制系统在电厂的大范围推广，为电力生产的安全、经济运行作出了巨大贡献。
尽可能提升电厂DCS系统的可靠性和抗干扰性对于保证机组的安全运行和降低生产成本尤为重要。
1 干扰源及一般分类影响DCS系统的干扰源即造成干扰的因素和来源，大多产生在电流、电压剧烈变化的位置，电荷的剧烈移动产生了干扰源。
干扰源一般分为外部干扰和内部干扰。
外部干扰分为空间辐射干扰和系统外引线干扰，其影响DCS系统有两种途径：一是通过直接对DCS内部辐射产生电路感应进行干扰，二是对DCS通信线路辐射产生感应产生干扰。
内部干扰是指由设备和系统的内在因素而产生的干扰，由DCS系统内部原器件及电路之间的电磁辐射引起，比较复杂，应用部门在选择DCS系统时要尽可能选择实践应用效果较好的厂家。
外部干扰和内部干扰大多是相关联的，一般干扰的形成都是由外部干扰、内部干扰以及两种干扰相互关联的结果。
目前在我国电厂工业中DCS系统的干扰主要是外部干扰，特别是变频设备的大量使用对DCS系统干扰较严重。
2 提高电厂DCS控制系统的可靠性和抗干扰能力的措施提高电厂DCS控制系统的可靠性和抗干扰能力是一个系统的工程，首先要求制造厂家设计生产产品时就要具有较强的抗干扰能力，另外要求使用部门在工程的设计、安装和运行、维护中都要全面考虑，结合电厂具体情况进行综合设计，才能保障系统的可靠性。
抑制电磁干扰有三个基本原则：对干扰源进行抑制，切断干扰的传播途径，提高系统的可靠性和抗干扰能力。
DCS控制系统应用中的抗干扰问题分析【摘要】本文主要探讨在DCS控制系统应用中的抗干扰问题分析。
首先对干扰来源进行了分析，包括外部环境干扰和内部系统干扰。
接着探讨了干扰对DCS控制系统的影响，包括降低系统性能和稳定性。
然后提出了抗干扰方法，如信号滤波、PID参数调优等。
同时结合调试与优化方案，提高系统抗干扰能力。
最后通过工程实例分析，验证抗干扰方法的有效性。
通过本文的研究，可以更好地理解和解决DCS控制系统中的抗干扰问题，提高系统稳定性和可靠性，进一步推动工业自动化领域的发展。
【关键词】DCS控制系统、抗干扰、干扰来源、影响、方法探讨、调试、优化、工程实例、分析、结论1. 引言1.1 DCS控制系统应用中的抗干扰问题分析随着工业自动化技术的不断发展，DCS控制系统在工业生产中扮演着越来越重要的角色。
在实际应用中，由于环境的复杂性和外界干扰的存在，DCS控制系统常常受到各种干扰的影响，影响了系统的稳定性和性能。
对于DCS控制系统中的抗干扰问题进行深入分析和研究显得尤为重要。
在DCS控制系统中，干扰的来源多种多样，包括电磁干扰、机械振动干扰、温度变化干扰等等。
这些干扰源的存在会导致系统的输出与预期不符，甚至产生系统不稳定的情况。
了解各种干扰源的特点和影响是解决抗干扰问题的第一步。
干扰对DCS控制系统的影响主要体现在系统性能下降、控制精度降低、系统响应速度减慢等方面。
特别是在一些对控制精度要求较高的工业场合，干扰的存在会对生产过程产生严重的影响，甚至导致设备损坏或生产事故的发生。
针对DCS控制系统中的干扰问题，我们需要采取相应的抗干扰方法。
常见的抗干扰方法包括信号滤波、控制器参数调整、系统结构优化等。
通过合理的抗干扰方法，可以有效减轻干扰对系统的影响，提高系统的稳定性和可靠性。
在实际工程中，针对不同的干扰问题，需要制定相应的调试与优化方案。
通过系统的调试优化，可以有效提高系统的抗干扰能力，保证系统的正常运行。

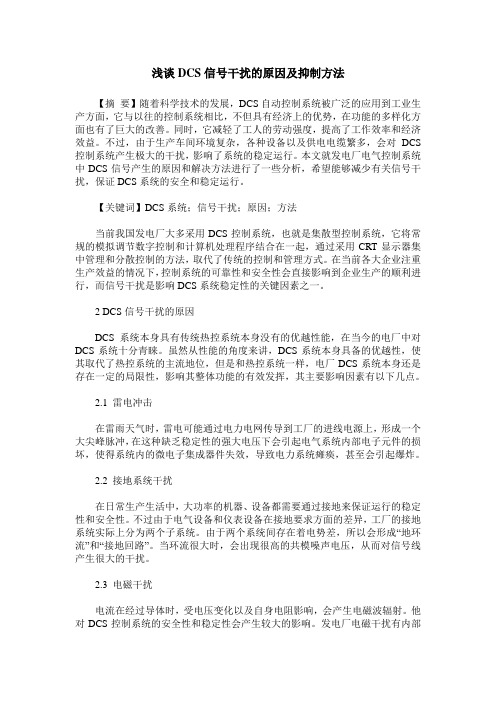

浅谈DCS信号干扰的原因及抑制方法【摘要】随着科学技术的发展，DCS自动控制系统被广泛的应用到工业生产方面，它与以往的控制系统相比，不但具有经济上的优势，在功能的多样化方面也有了巨大的改善。
同时，它减轻了工人的劳动强度，提高了工作效率和经济效益。
不过，由于生产车间环境复杂，各种设备以及供电电缆繁多，会对DCS 控制系统产生极大的干扰，影响了系统的稳定运行。
本文就发电厂电气控制系统中DCS信号产生的原因和解决方法进行了一些分析，希望能够减少有关信号干扰，保证DCS系统的安全和稳定运行。
【关键词】DCS系统；信号干扰；原因；方法当前我国发电厂大多采用DCS控制系统，也就是集散型控制系统，它将常规的模拟调节数字控制和计算机处理程序结合在一起，通过采用CRT显示器集中管理和分散控制的方法，取代了传统的控制和管理方式。
在当前各大企业注重生产效益的情况下，控制系统的可靠性和安全性会直接影响到企业生产的顺利进行，而信号干扰是影响DCS系统稳定性的关键因素之一。
2 DCS信号干扰的原因DCS系统本身具有传统热控系统本身没有的优越性能，在当今的电厂中对DCS系统十分青睐。
虽然从性能的角度来讲，DCS系统本身具备的优越性，使其取代了热控系统的主流地位，但是和热控系统一样，电厂DCS系统本身还是存在一定的局限性，影响其整体功能的有效发挥，其主要影响因素有以下几点。
2.1 雷电冲击在雷雨天气时，雷电可能通过电力电网传导到工厂的进线电源上，形成一个大尖峰脉冲，在这种缺乏稳定性的强大电压下会引起电气系统内部电子元件的损坏，使得系统内的微电子集成器件失效，导致电力系统瘫痪，甚至会引起爆炸。
2.2 接地系统干扰在日常生产生活中，大功率的机器、设备都需要通过接地来保证运行的稳定性和安全性。
不过由于电气设备和仪表设备在接地要求方面的差异，工厂的接地系统实际上分为两个子系统。
由于两个系统间存在着电势差，所以会形成“地环流”和“接地回路”。
DCS控制系统应用中的抗干扰问题分析随着科技的不断进步，DCS（分散控制系统）在工业自动化控制系统中得到了广泛的应用。
DCS系统具有分布式的特点，能够实现对工业过程的全面监测和控制，提高了生产效率和质量。
在实际应用过程中，DCS系统往往会受到各种干扰的影响，影响系统的稳定性和可靠性。
研究DCS控制系统中的抗干扰问题对于保障系统的正常运行具有重要意义。
一、干扰的来源在DCS控制系统应用中，干扰的来源主要包括内部干扰和外部干扰两种。
内部干扰主要包括系统本身的设计缺陷、硬件故障、软件故障等。
这些干扰可能会导致系统出现逻辑错误、数据丢失或误差、通讯故障等问题，影响系统的正常运行。
外部干扰主要来自工业环境中的各种因素，如电磁干扰、温度变化、湿度变化、机械振动等。
这些外部干扰会对系统的传感器、执行器、通讯设备等产生影响，造成数据失真或者传输错误，对系统的稳定性造成影响。
二、抗干扰的原则针对DCS控制系统中的抗干扰问题，我们可以从以下几个方面来制定抗干扰策略。
1.系统设计阶段要考虑抗干扰性能在系统设计阶段，应该考虑到系统的抗干扰性能。
可以采用分布式控制、冗余设计、信号过滤等手段，提高系统的抗干扰能力，减少干扰对系统的影响。
2.硬件和软件的抗干扰设计在硬件和软件设计阶段，应该采取一系列抗干扰措施，包括使用抗干扰的传感器和执行器、设计抗干扰的通讯设备、编写抗干扰的软件程序等，提高系统的抗干扰能力。
3.系统运行过程中的抗干扰控制在系统运行过程中，应该建立完善的抗干扰控制策略，包括实时监测系统的各种干扰源，及时处理干扰事件，避免干扰对系统造成严重影响。
三、抗干扰的技术手段在DCS控制系统中，有许多技术手段可以用于增强系统的抗干扰能力。
1.电磁兼容性设计在系统的硬件设计阶段，应该采取一系列的电磁兼容性设计措施，包括使用抗干扰的器件、减小电磁辐射、增加屏蔽措施等，降低电磁干扰对系统的影响。
2.传感器信号处理对于传感器信号，可以采用滤波、抗噪声设计、数字滤波等方式，对传感器信号进行处理，提高系统的抗干扰能力。
——主要有哪些引入干扰——电阻耦合干扰在工作过程中，由于许多工厂对于电线老化问题较为忽视。
当多种信号线路一起进行信号传输时，会由于电线上的绝缘材料老化漏电而影响到其他传输信号，对其他传输信号有所干扰。
除此之外，不仅信号线老化会对其他信号线产生影响，而一些大功率电路（例如：产热电路）在使用中如果发生线路老化，也会对信号产生很大干扰。
电容电感耦合干扰通常的时候，被控现场的控制柜接入了诸多信号线，这些信号线有的使用电缆槽，有的使用电缆管，尤其是诸多信号同时布线，而信号间存在电容分布，会对别的信号线形成干扰。
特别是在交流信号线四周形成交变磁通，进而在并行导体间形成电势，造成电势干扰信号。
雷击干扰当发生雷击时，较大的电磁干扰也许会形成于所需信号左右，当然引入干扰途径也会在一定程度是经过各种接地线导致。
雷击干扰方式主要有2种：一种是架空电源线，导致信号线遭遇雷击造成干扰；另一种是信号电缆周围遭遇雷击，导致信号线上形成电容、电感耦合分布，进而形成较大干扰，严重时损害设备，造成人身事故。
供电线路干扰由于电厂中的大型设备启动关闭较为频繁，对大型元件的开关操作也很频繁，在这些大型电机设备开关时会产生瞬时的大型交变磁场。
交变磁场会在信号线上发生耦合，从而对系统产生干扰，而这些交变磁场也会对电源线产生高频干扰，信号程度如果超过规定范围也会对系统产生影响。
为了保证在大型电机进行开关时对系统进行保护，可以采用在电路中加入变压器，保证在开关电机时不会因为电压变化过大而产生交变磁场。
——造成干扰的主要原因——材料及设备问题接入DCS系统的控制信号通常采用电缆作为传输介质将信号送至DCS系统，当信号电缆绝缘材料老化，屏蔽材质损坏，即会被其他电磁干扰源干扰，干扰会造成测量的误差，严重的干扰会造成设备损坏。
施工不规范在DCS控制系统中，往往有很多信号同时接入DCS。
这些信号线或者走电缆槽，或者走电缆管，造成现场很多不同种类电缆在同一个路径附设。
DCS控制系统应用中的抗干扰问题思考分析摘要：DCS控制系统也被称之为分布式控制系统，其具体对通信技术、计算机技术以及控制技术等进行了融合，可以广泛应用于我国工业领域当中。
在实际应用DCS控制系统时，往往存在一些干扰因素，进而对系统的控制精准度产生影响。
对此，为了使DCS控制系统效果得到提升，需要全面研究抗干扰因素，并深入分析合理采取抗干扰对策，从而使系统运行的稳定性和可靠性得到提升。
本文针对DCS控制系统应用的抗干扰问题进行分析，分别阐述了不同干扰问题，并提出具体的抗干扰措施，希望能够为相关工作人员起到一些参考和借鉴。
关键词：DCS控制系统；抗干扰问题；措施在DCS控制系统的应用过程中，系统可靠性对其应用效果具有直接影响，同时也与企业自身的生产运营水平具有密切联系，关系到企业自身的健康发展。
对此，为了充分保证DCS控制系统的稳定运行，需要有效提高系统的抗干扰能力。
具体来说，相关工作人员需要深入分析DCS控制系统的干扰因素，并合理采取抗干扰措施，从而使系统抗干扰能力得到全面提高，提升系统运行水平。
一、来自空间的辐射干扰及抗干扰措施空间当中的辐射电磁场具体是由电气设备的电力网络、雷电、雷达、无线电广播、高频感应加热设备等产生，一般将其称之为辐射干扰，具有十分复杂的分布。
当DCS控制系统在射频场内设置时，会对辐射干扰进行回收，进而对系统运行产生影响，其具体影响路径共包括两种类型。
首先，直接辐射DCS控制系统内部，会对电路感应产生相应的干扰。
其次，辐射DCS控制系统的通信网络，会对通信线路感应产生干扰。
辐射干扰的强度，主要取决于现场设备布置和设备电磁场产生大小，尤其是频率，通常需要对屏蔽电缆和DCS局部屏蔽等进行设置，从而有效保护系统运行[1]。
二、电源系统的干扰及采取的措施在电源引入后，会产生相应的干扰问题，进而导致DCS控制系统出现故障问题。
例如，某企业将DCS控制系统和电源系统进行接通后，出现了接地电容烧毁的现象，导致系统在两天时间内连续停车3次，通过加装隔离变压器，可以使该问题得到有效解决。
