冷凝式燃气壁挂炉的工作原理及其结构特点

冷凝式燃气壁挂炉的工作原理及冷凝水处理摘要：近年来，随着冷凝式燃气壁挂炉的技术水平的进一步提高，提升了冷凝式燃气壁挂炉的使用性能，能够最大化满足人们在生活中的相关需求。

当前燃气壁挂炉的热效率可以高达107%，能够明显降低对能源的消耗，同时还可以提升人们日常生活的质量水平。

为了进一步增加对冷凝式燃气壁挂炉的了解和认识，本文对冷凝式燃气壁挂炉的工作原理和优点进行了分析，同时还分析了冷凝水的具体处理方法。

关键词：冷凝式燃气壁挂炉，工作原理，冷凝水处理1.冷凝式燃气壁挂炉组成结构冷凝式燃气壁挂炉主要有燃烧器、换热器、燃气阀、主控制板、安全装置、循环水泵以及排烟系统等组成。

与此同时，还增加了余热回收中和器，同时在中和器下方区域中增设了冷凝水收集盘，能够收集含酸的冷凝水，并将收集后的冷凝水回收至中和器中。

进而将该冷凝水排出整个冷凝式燃气壁挂炉。

在整个老民市燃气壁挂炉中，因设有排烟系统，从而能够控制排烟系统中的温度，与传统燃气热水器的对比分析中可以看出，冷凝式燃气壁挂炉所受到的阻力相对较大，而抽力相对较小，因此就需要在种传统换热器的上方区域中加设排风机，这样可以保证排烟通畅。

在当前冷凝式燃气壁挂炉的烟气中还有大量的二氧化碳和二氧化硫气体，因而，冷凝后的液滴具有一定的腐蚀性，进一步促使与冷凝水直接接触的所有装置需要使用耐腐蚀性较强的材料。

一般余热回收器可以使用含硅和锰的铝合金材料，这样可以提高余热回收器的整体耐腐蚀性。

通常也可以使用铝合金材料，铝合金自身的耐腐蚀性较高，导入系数良好，可以应用在冷凝式燃气壁挂炉中。

1.冷凝式燃气壁挂炉的优点冷凝式燃气壁挂炉具备诸多的优点。

其中可以根据用户的实际需求来设置相应的取暖时间，同时还可以控制室内的温度高低，既降低对能源的消耗，同时还提高了生活质量和安全性。

在当前冷凝式燃气壁挂炉中，通常使用的是天然气或煤气，即使室内面积较大，也可以保证整个室内环境中温度适宜。

关键的是该燃气壁挂炉可以设置启动时间，收费合理，根据用户最终使用的耗气量来进行收费。

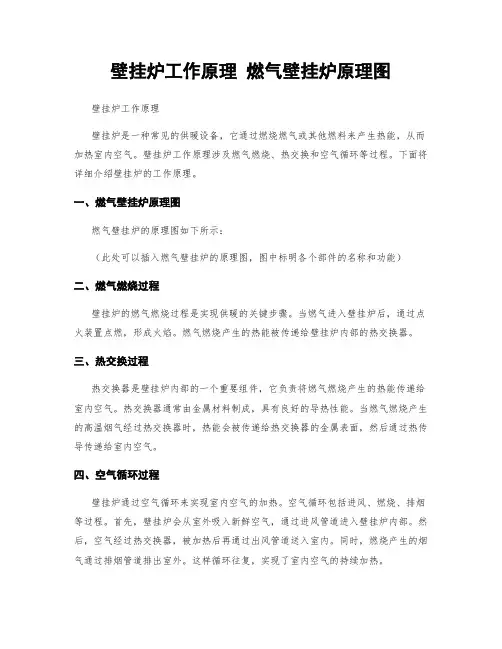

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，从而加热室内空气。

壁挂炉工作原理涉及燃气燃烧、热交换和空气循环等过程。

下面将详细介绍壁挂炉的工作原理。

一、燃气壁挂炉原理图燃气壁挂炉的原理图如下所示：（此处可以插入燃气壁挂炉的原理图，图中标明各个部件的名称和功能）二、燃气燃烧过程壁挂炉的燃气燃烧过程是实现供暖的关键步骤。

当燃气进入壁挂炉后，通过点火装置点燃，形成火焰。

燃气燃烧产生的热能被传递给壁挂炉内部的热交换器。

三、热交换过程热交换器是壁挂炉内部的一个重要组件，它负责将燃气燃烧产生的热能传递给室内空气。

热交换器通常由金属材料制成，具有良好的导热性能。

当燃气燃烧产生的高温烟气经过热交换器时，热能会被传递给热交换器的金属表面，然后通过热传导传递给室内空气。

四、空气循环过程壁挂炉通过空气循环来实现室内空气的加热。

空气循环包括进风、燃烧、排烟等过程。

首先，壁挂炉会从室外吸入新鲜空气，通过进风管道进入壁挂炉内部。

然后，空气经过热交换器，被加热后再通过出风管道送入室内。

同时，燃烧产生的烟气通过排烟管道排出室外。

这样循环往复，实现了室内空气的持续加热。

五、安全保护措施为了确保壁挂炉的安全运行，通常会设置一些安全保护措施。

例如，壁挂炉通常会配备燃气泄漏报警装置，一旦检测到燃气泄漏，会立即发出警报并切断燃气供应。

此外，壁挂炉还会设有过热保护装置，当热交换器温度过高时，会自动停止供热，以避免热交换器损坏。

六、节能环保特点壁挂炉具有节能环保的特点。

首先，壁挂炉采用闭式燃烧方式，燃烧效率高，烟气排放少。

其次，壁挂炉的热交换器采用高效设计，能够最大限度地利用燃气燃烧产生的热能。

此外，壁挂炉还可以通过智能控制系统实现精确的温度调节，避免能源的浪费。

综上所述，壁挂炉的工作原理涉及燃气燃烧、热交换和空气循环等过程。

通过燃气燃烧产生的热能，壁挂炉可以加热室内空气，实现供暖的功能。

冷凝壁挂炉的冷凝原理
冷凝壁挂炉通过冷凝原理来提高热效率，降低能源消耗。

其冷凝原理主要体现在以下几个方面：
1. 烟气冷凝：燃烧过程中产生的烟气通过热交换器后降温，其中的水蒸气在高温下冷凝成液体。

这样，热量被释放并回收，减少了烟气中的热损失。

2. 液位控制：冷凝壁挂炉内部设有液位传感器，可以监测烟气冷凝液的产生和积累情况。

当液位过高时，系统会自动排放液体，避免过量积累而影响热交换效果。

3. 再生回收：冷凝壁挂炉通过再生回收热量，提高热效率。

其工作原理是将烟气中的高温热量传递给送入系统的新鲜空气，使其预热，并达到节能的效果。

4. 烟气净化：冷凝壁挂炉还能通过冷凝原理实现对烟气的净化作用。

在冷凝过程中，烟气中的一部分有害物质会被捕捉并冷凝成液体，从而减少了对环境的污染。

通过以上冷凝原理的应用，冷凝壁挂炉能够提供更高的热效率和能源利用率，从而实现节能环保的目标。

河南冷凝壁挂炉工作原理
冷凝壁挂炉的工作原理如下：
1. 燃气燃烧：当用户需要热水或供暖时，冷凝壁挂炉的控制系统会启动燃气阀，进入燃烧室的天然气或液化气燃烧。

同时，点燃器点燃燃气，产生火焰。

2. 热交换器：冷凝壁挂炉里内部有一个热交换器，燃烧燃气产生的高温烟气直接通过热交换器，使水流包围在热交换器管道外部。

水在管道中流动，受到高温烟气的加热，从而提高水的温度。

3. 燃烧气体凝结：烟气中的水蒸气随着热量流过热交换器管道时，开始冷却，其中的水分子逐渐凝结成水滴，释放出潜热。

这些水滴会沿着管壁流动，最终流出炉体。

4. 烟气排放：凝结后的烟气通过烟道排出。

5. 冷凝烟气利用：冷凝壁挂炉还配备有一个冷凝器，用于进一步降低烟气温度。

冷凝器让烟气在高效的换热管内冷却，水蒸气进一步凝结，释放更多的潜热。

这样，冷凝壁挂炉的热效率可以达到更高水平。

6. 供暖和热水提供：通过循环泵将加热后的热水输送到供暖系统或热水管道，并通过阀门和管道将其引导到用户所需的位置供暖或供热水使用。

总结：冷凝壁挂炉利用高效的热交换器和冷凝器，通过将烟气中的水蒸气凝结成水滴，释放水蒸气的潜热，提高热效率，并将加热后的热水传输到供暖系统或热水管道，为用户提供所需的供暖和热水。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，广泛应用于家庭和商业场所。

它以燃气为燃料，通过特定的工作原理将燃料转化为热能，从而提供室内的暖气和热水。

1. 燃气供应系统壁挂炉的燃气供应系统由燃气管道、燃气调压器、燃气阀门等组成。

燃气从管道进入壁挂炉，经过调压器降低压力，然后通过阀门控制燃气的流量。

2. 点火系统壁挂炉的点火系统用于将燃气点燃。

点火系统包括电极、火花塞和点火电源。

当燃气进入燃烧室时，点火电源会产生高压电流，通过电极和火花塞产生火花，点燃燃气。

3. 燃烧系统壁挂炉的燃烧系统是将燃气燃烧产生热能的关键部分。

燃烧系统包括燃烧室、燃烧器和风机。

燃气被点燃后，进入燃烧室，燃烧器会将燃气与空气混合，形成可燃混合气体。

风机会将空气吹入燃烧室，提供氧气支持燃烧。

4. 热交换器壁挂炉的热交换器是将燃烧产生的热能传递给水的关键部分。

热交换器通常采用铜管或不锈钢制成，具有较大的表面积，以便更有效地传递热能。

燃烧产生的烟气通过热交换器，将热能传递给水。

5. 循环系统壁挂炉的循环系统用于将热水输送到需要供暖或热水的地方。

循环系统包括水泵、水管和阀门等。

水泵通过循环将热水从壁挂炉的热交换器中抽出，然后通过水管输送到需要供暖或热水的地方。

6. 控制系统壁挂炉的控制系统用于监测和控制炉体的运行状态。

控制系统包括温度传感器、压力传感器、电路板和控制面板等。

温度传感器和压力传感器用于监测炉体的温度和压力，电路板负责处理传感器的信号，并根据设定的参数控制炉体的运行状态。

燃气壁挂炉原理图以下是一种常见的燃气壁挂炉的原理图，用于说明其内部结构和工作原理。

1. 燃气供应系统：燃气通过管道进入壁挂炉，经过调压器降低压力，然后通过阀门控制燃气的流量。

2. 点火系统：点火系统包括电极、火花塞和点火电源。

当燃气进入燃烧室时，点火电源会产生高压电流，通过电极和火花塞产生火花，点燃燃气。

3. 燃烧系统：燃烧系统包括燃烧室、燃烧器和风机。

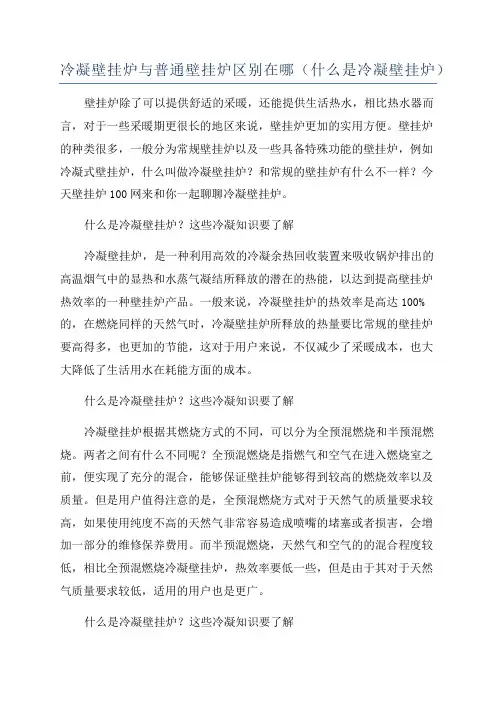

冷凝壁挂炉与普通壁挂炉区别在哪（什么是冷凝壁挂炉）壁挂炉除了可以提供舒适的采暖，还能提供生活热水，相比热水器而言，对于一些采暖期更很长的地区来说，壁挂炉更加的实用方便。

壁挂炉的种类很多，一般分为常规壁挂炉以及一些具备特殊功能的壁挂炉，例如冷凝式壁挂炉，什么叫做冷凝壁挂炉？和常规的壁挂炉有什么不一样？今天壁挂炉100网来和你一起聊聊冷凝壁挂炉。

什么是冷凝壁挂炉？这些冷凝知识要了解冷凝壁挂炉，是一种利用高效的冷凝余热回收装置来吸收锅炉排出的高温烟气中的显热和水蒸气凝结所释放的潜在的热能，以达到提高壁挂炉热效率的一种壁挂炉产品。

一般来说，冷凝壁挂炉的热效率是高达100%的，在燃烧同样的天然气时，冷凝壁挂炉所释放的热量要比常规的壁挂炉要高得多，也更加的节能，这对于用户来说，不仅减少了采暖成本，也大大降低了生活用水在耗能方面的成本。

什么是冷凝壁挂炉？这些冷凝知识要了解冷凝壁挂炉根据其燃烧方式的不同，可以分为全预混燃烧和半预混燃烧。

两者之间有什么不同呢？全预混燃烧是指燃气和空气在进入燃烧室之前，便实现了充分的混合，能够保证壁挂炉能够得到较高的燃烧效率以及质量。

但是用户值得注意的是，全预混燃烧方式对于天然气的质量要求较高，如果使用纯度不高的天然气非常容易造成喷嘴的堵塞或者损害，会增加一部分的维修保养费用。

而半预混燃烧，天然气和空气的的混合程度较低，相比全预混燃烧冷凝壁挂炉，热效率要低一些，但是由于其对于天然气质量要求较低，适用的用户也是更广。

什么是冷凝壁挂炉？这些冷凝知识要了解壁挂炉是采用比例调节燃烧器来进行燃烧的，这是一种燃气量可以调节，但是进风量不能调节的方法，由于壁挂炉在工作状态下燃气与新风是按比例混合燃烧的，因此壁挂炉能否达到完全燃烧的混合比是最重要的。

而冷凝式壁挂炉是在完全燃烧的混合比下运行的，热效率更高，污染排放更低。

而常规的燃烧技术，由于燃气和空气无法每次都达到完全燃烧的混合比，过量空气系数在部分超负荷情况下会偏高，因此会造成烟气带走的热损失较大，污染排放指标更高、热效率在部分负荷下较满负荷情况下偏低。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，广泛应用于家庭和商业场所。

它的工作原理是通过燃烧燃气产生热能，然后将热能传递给供暖系统，从而实现供暖的目的。

下面将详细介绍壁挂炉的工作原理和燃气壁挂炉的原理图。

一、壁挂炉的工作原理1. 燃气供应：壁挂炉需要燃气作为燃料。

燃气通过管道进入壁挂炉的燃气阀门，并由阀门控制燃气的流量。

燃气可以是天然气或液化石油气（LPG）。

2. 点火系统：壁挂炉的点火系统负责将燃气点燃。

点火系统通常由电子点火装置组成，它会产生一个火花来点燃燃气。

点火系统还包括火焰传感器，用于检测是否成功点燃燃气。

3. 燃烧室：壁挂炉的燃烧室是燃烧燃气的地方。

燃气进入燃烧室后，与空气混合并点燃。

燃烧产生的热能将传递给壁挂炉的热交换器。

4. 热交换器：壁挂炉的热交换器是将燃烧产生的热能传递给供暖系统的关键部件。

热交换器通常由金属制成，具有良好的导热性能。

燃烧产生的热能通过热交换器的表面传递给水或空气。

5. 供暖系统：壁挂炉的供暖系统可以是水暖系统或空气暖通系统。

对于水暖系统，壁挂炉将热能传递给循环的暖气水，然后通过管道将热水输送到供暖设备，如散热器或地暖系统。

对于空气暖通系统，壁挂炉将热能传递给空气，然后通过风扇将热空气送入室内。

6. 温控系统：壁挂炉通常配备温控系统，用于控制供暖系统的温度。

温控系统可以根据室内温度设定来自动调节壁挂炉的工作状态，以达到舒适的供暖效果。

二、燃气壁挂炉原理图下面是一张燃气壁挂炉的简化原理图，用于展示壁挂炉的各个组成部分和其工作原理。

（图片描述：燃气壁挂炉原理图）1. 燃气供应：燃气通过管道进入壁挂炉的燃气阀门，阀门控制燃气的流量，并通过燃气压力调节器调整燃气的压力。

2. 点火系统：电子点火装置产生火花，点燃燃气。

火焰传感器检测到火焰后，将信号发送给控制器。

3. 控制器：控制器是壁挂炉的主要控制单元，负责监测和控制壁挂炉的各项参数。

根据火焰传感器的信号，控制器会调整燃气阀门和风扇的工作状态。

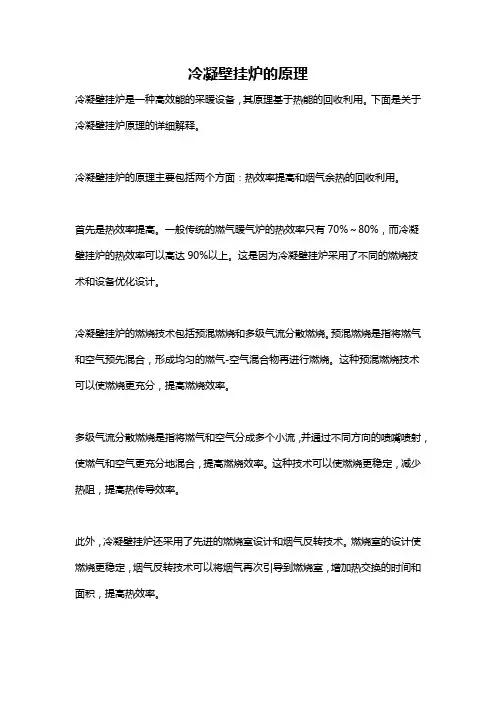

冷凝壁挂炉的原理冷凝壁挂炉是一种高效能的采暖设备，其原理基于热能的回收利用。

下面是关于冷凝壁挂炉原理的详细解释。

冷凝壁挂炉的原理主要包括两个方面：热效率提高和烟气余热的回收利用。

首先是热效率提高。

一般传统的燃气暖气炉的热效率只有70%～80%，而冷凝壁挂炉的热效率可以高达90%以上。

这是因为冷凝壁挂炉采用了不同的燃烧技术和设备优化设计。

冷凝壁挂炉的燃烧技术包括预混燃烧和多级气流分散燃烧。

预混燃烧是指将燃气和空气预先混合，形成均匀的燃气-空气混合物再进行燃烧。

这种预混燃烧技术可以使燃烧更充分，提高燃烧效率。

多级气流分散燃烧是指将燃气和空气分成多个小流，并通过不同方向的喷嘴喷射，使燃气和空气更充分地混合，提高燃烧效率。

这种技术可以使燃烧更稳定，减少热阻，提高热传导效率。

此外，冷凝壁挂炉还采用了先进的燃烧室设计和烟气反转技术。

燃烧室的设计使燃烧更稳定，烟气反转技术可以将烟气再次引导到燃烧室，增加热交换的时间和面积，提高热效率。

其次是烟气余热的回收利用。

传统的燃气暖气炉的烟气中含有大量的热能，这部分热能通常会通过烟囱排放到室外，造成能源的浪费。

而冷凝壁挂炉可以通过回收这部分烟气中的余热，再次利用，提高能源利用效率。

冷凝壁挂炉的烟气余热回收利用是通过冷凝器实现的。

冷凝器是安装在燃烧器后方的一个管道，用来接收燃烧产生的烟气。

冷凝器中设有冷凝板，烟气经过冷凝板时会被冷却，烟气中的水蒸气会冷凝成液态水。

冷凝时，烟气中每克水蒸气释放出的潜热约为2.26MJ，这部分潜热会被冷凝壁挂炉回收利用。

冷凝壁挂炉将冷凝板与烟气之间的热量交换，将冷凝的水加热到一定温度，然后将加热后的水送回系统循环，提供给用户使用。

通过这种方式，冷凝壁挂炉可以将燃气炉烟气中的余热充分利用，进一步提高热效率。

而且，由于烟气冷凝过程中产生的物质为无害物质，因此冷凝壁挂炉的排放物质含量较低，环保性能更好。

总结起来，冷凝壁挂炉的原理是通过采用预混燃烧和多级气流分散燃烧技术，优化的燃烧室设计和烟气反转技术，提高燃烧效率，以及通过冷凝器回收烟气中的余热，利用冷凝过程中释放的潜热，提高能源利用效率。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，采用燃气作为燃料，通过燃烧产生热能，将热能传递给供暖系统或热水系统。

本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。

一、壁挂炉的工作原理1. 燃气供应壁挂炉通过燃气管道连接到燃气供应系统。

当壁挂炉需要供暖或热水时，燃气阀门会打开，将燃气引入燃烧室。

2. 燃烧室燃烧室是壁挂炉内部的一个区域，用于燃烧燃气。

燃气进入燃烧室后，与空气混合并点燃。

燃烧产生的热能通过燃烧室壁面传递给周围的水管。

3. 水循环系统壁挂炉内部有一个水循环系统，包括水泵、水箱、水管等组件。

燃烧室周围的水管吸收热能后，通过水泵的作用，将热水送入供暖系统或热水系统。

4. 排烟系统燃烧产生的烟气通过排烟系统排出室外。

排烟系统包括烟道、风机等组件，能够有效地将烟气排出室外，保证室内空气的清洁。

5. 控制系统壁挂炉配备了控制系统，用于监测和控制炉内的各项参数。

控制系统可以根据室内温度和用户需求自动调节燃气供应量和水循环速度，以实现供暖或热水的需求。

二、燃气壁挂炉原理图以下是一张燃气壁挂炉的原理图，详细展示了壁挂炉的各个组成部分及其连接方式。

（原理图见附件）1. 燃气供应管道：将燃气引入壁挂炉的燃气阀门。

2. 燃烧室：用于燃烧燃气的区域，包括燃烧室壁面和燃烧室门。

3. 燃气阀门：控制燃气的进出，根据需要开启或关闭。

4. 燃气调节器：调节燃气的压力和流量，确保燃气的正常供应。

5. 热交换器：将燃烧产生的热能传递给水管，实现热水的供应。

6. 水泵：通过水泵将热水送入供暖系统或热水系统。

7. 水箱：储存一定量的水，确保供暖或热水的持续供应。

8. 烟道：将燃烧产生的烟气排出室外。

9. 风机：通过风机的作用，将烟气顺利排出。

10. 控制面板：用于设置和控制壁挂炉的工作参数，如温度、供暖模式等。

总结：壁挂炉通过燃烧燃气产生热能，将热能传递给水管，再通过水泵将热水送入供暖系统或热水系统。

冷凝壁挂炉工作原理冷凝壁挂炉是一种高效节能的供暖设备，它采用了先进的工作原理，能够有效地提供家庭的供暖和热水需求。

了解冷凝壁挂炉的工作原理，可以帮助我们更好地使用和维护这一设备，同时也能够更好地理解其高效节能的特点。

冷凝壁挂炉的工作原理主要包括燃烧系统、热交换系统和冷凝系统三个部分。

首先，燃烧系统负责燃料的燃烧，产生高温燃气。

燃气通过热交换系统，将燃料燃烧释放的热能传递给水，使水升温。

在这个过程中，燃气中的水蒸气被冷凝系统吸收，形成冷凝水。

最后，冷凝水通过管道排出，实现了热量的充分利用和高效供暖。

在燃烧系统中，冷凝壁挂炉采用了预混合燃气燃烧技术，通过预混合的方式使燃料和空气充分混合，形成均匀的燃烧，提高了燃烧效率，减少了燃料的消耗。

同时，冷凝壁挂炉还配备了高效的燃烧控制系统，能够根据室内外温度的变化实时调节燃烧量，保持室内温度稳定，节约能源。

热交换系统是冷凝壁挂炉的核心部件，它通过将燃气释放的热能传递给水，实现了热能的转换和传递。

冷凝壁挂炉的热交换器采用了先进的材料和工艺，具有良好的导热性能和耐腐蚀性能，能够有效地提高热交换效率，延长使用寿命。

冷凝系统是冷凝壁挂炉的另一个重要组成部分，它通过将燃气中的水蒸气冷凝成液态水，释放出更多的潜热，提高了热能的利用率。

冷凝壁挂炉的冷凝系统采用了先进的冷凝技术，能够在较低的温度下实现水蒸气的冷凝，提高了能源利用率，减少了排放。

总的来说，冷凝壁挂炉通过燃烧系统、热交换系统和冷凝系统的协同工作，实现了高效供暖和热水的功能。

其先进的工作原理和高效节能的特点，使其成为现代家庭供暖的理想选择。

因此，在日常使用和维护中，我们应该充分理解其工作原理，正确使用和保养冷凝壁挂炉，以保证其高效、安全地运行。

冷凝壁挂炉工作原理
冷凝壁挂炉是一种采用冷凝技术的壁挂式燃气锅炉。

其工作原理可以分为以下几个步骤：
1. 燃气燃烧：冷凝壁挂炉通过连接天然气管道或液化石油气供应管道获得燃气。

燃气经过调整阀门和混合器进入壁挂炉的燃烧室。

在燃烧室内，燃气与空气混合后被点燃，产生燃烧火焰。

2. 加热换热器：燃烧火焰通过壁挂炉的换热器，将燃气燃烧释放的热能传递给流经换热器的水。

水在换热过程中吸收了热能，温度逐渐升高。

3. 燃气燃烧废气冷凝：换热器中的烟气中含有大量的水蒸气和热能。

为了充分利用烟气中的水蒸气和热能，冷凝壁挂炉在换热器后面增设了一个冷凝器。

当水蒸气通过冷凝器时，受到冷却作用，水蒸气中的热能被释放出来，从而变成液态水。

4. 排放废气：经过冷凝处理后，水蒸气中大部分热能已经释放出来，剩余的废气中含有少量的烟尘和二氧化碳等燃烧废气。

这部分废气通过排烟管道排出室外。

5. 循环水回流：冷凝壁挂炉将冷却后的液态水通过循环泵促使其流回到壁挂炉的换热器，再次吸收燃气燃烧产生的热能，完成循环供暖的目的。

通过以上步骤，冷凝壁挂炉能够高效利用燃气燃烧释放的热能，
并通过冷凝技术进一步回收烟气中的热能，提高能源利用效率，并达到节能减排的目的。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统或热水系统。

本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。

一、壁挂炉的工作原理1. 燃气供应系统：壁挂炉需要接入燃气管道，通过阀门调节燃气的流量。

燃气供应系统还包括燃气压力调节器和燃气过滤器，确保燃气的安全和纯净。

2. 点火系统：壁挂炉的点火系统通常采用电子点火或火花点火。

当壁挂炉需要启动时，点火系统会产生一个火花或电弧，点燃燃气。

3. 燃烧系统：壁挂炉的燃烧系统由燃烧室、燃烧器和燃烧控制器组成。

燃气进入燃烧室，与空气混合后，在燃烧器中点燃。

燃烧控制器会监测燃气和空气的比例，并调节燃气的流量，以确保燃烧的效率和安全性。

4. 热交换器：燃烧后产生的高温燃烧气体通过热交换器，将热能传递给供暖系统或热水系统。

热交换器通常采用金属材料制成，具有良好的导热性能。

5. 排烟系统：燃烧后产生的燃烧废气需要排出室外，以防止室内积聚有害气体。

排烟系统包括烟囱、排烟风扇和排烟管道，确保燃烧废气的安全排放。

6. 控制系统：壁挂炉的控制系统用于监测和控制炉体的温度、压力、燃气流量等参数。

控制系统还可以根据用户设定的温度要求，自动调节燃气的供应和燃烧的强度，实现智能化控制。

二、燃气壁挂炉原理图以下是一张简化的燃气壁挂炉原理图，用于更直观地展示壁挂炉的工作原理。

（图片描述：燃气壁挂炉原理图）1. 燃气供应系统：包括燃气管道、阀门、燃气压力调节器和燃气过滤器。

2. 点火系统：通过电子点火或火花点火，启动燃气的燃烧过程。

3. 燃烧系统：包括燃烧室、燃烧器和燃烧控制器。

燃气与空气混合后，在燃烧器中点燃。

4. 热交换器：燃烧后产生的热能通过热交换器传递给供暖系统或热水系统。

5. 排烟系统：包括烟囱、排烟风扇和排烟管道，用于排放燃烧废气。

6. 控制系统：监测和控制炉体的温度、压力、燃气流量等参数，实现智能化控制。

冷凝式燃气壁挂炉的工作原理及其结构特点工作原理冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物—烟气中的显热及水蒸气的潜热。

燃起的热值是指1Nm3燃气完全燃烧所放出的热量。

热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气仍为蒸汽状态排出时所放出的热量。

由此可见，燃气的高热值与低热值之差就是水蒸气的汽化潜热。

以天然气为例，天然气的主要成分为CH4，CH4的燃烧化学反应式为：CH4+2O2=CO2+2H2O+H由上式可见，在近似假定各种气体的kmol容积相等的前提下，每燃烧1Nm3的CH4可以得到2Nm3水蒸气，同时放出一定热量H。

2Nm3水蒸气凝结放出的潜热3.96×103kJ/Nm3。

CH4的高热值Hh=39842kJ/N m3；低热值H1=35906kJ/N m3。

汽化潜热低热值的百分比=（3.96×103/35906）×100=11也就是说，当该燃气燃烧提供100kW的显热时，同时也提供了11kW的潜热。

冷凝式燃气壁挂炉就是要将烟气温度冷却到露点温度40-450，回收这部分潜热，同时也获得烟气中的大部分显热。

从而大大的提高了热效率，一般可提高10-15以上，按低热值计算的热效率可能超过100。

什么是冷凝锅炉？在天然气和液化气的燃烧过程中，作为燃烧产物，我们得到了二氧化碳和水燃烧1m3的甲烷和2m3的氧气，生产1m3的二氧化碳2m3的水。

CH4+2O2+2H2O+Q放出的热量Q为：34.020千焦（等于8127大卡）这个数值即时甲烷CH4的低热量值（lowercalorificvalue）如果是使燃烧产生的水蒸气冷凝，可以得到另一部分热量（汽化潜热）通过冷凝1m3的水蒸气，我们可以得到1885千焦（450大卡）热量。

冷凝式壁挂炉工作原理冷凝式壁挂炉是一种高效节能的供暖设备，其工作原理可以简单描述为燃气燃烧产生热能，通过冷凝技术将燃烧产生的烟气中的水蒸气凝结并释放热能，从而提高热效率。

冷凝式壁挂炉的工作原理与传统的燃气壁挂炉类似，都是通过燃烧燃气来产生热能。

燃气通过供气管道进入燃烧室，与空气混合后，在点火的作用下燃烧产生热能。

这部分热能通过热交换器传递给供暖系统或热水系统，实现供暖或供热水的目的。

与传统的燃气壁挂炉不同的是，冷凝式壁挂炉在燃烧过程中，通过特殊的冷凝技术将燃烧产生的烟气中的水蒸气进行凝结。

具体来说，冷凝式壁挂炉在燃烧过程中，将烟气引入冷凝器中。

冷凝器是一个热交换器，其内部有大量的细小管道，这些管道表面积很大，能够将烟气中的热量充分传递给周围环境。

当烟气进入冷凝器后，由于冷凝器内部的温度较低，烟气中的水蒸气会在冷凝器表面凝结成液体水，同时释放出大量的热能。

这部分凝结的水会被排出系统外，以确保冷凝器的正常运行。

通过这种方式，冷凝式壁挂炉在燃烧过程中不仅能够利用燃气的热能，还能够利用烟气中的水蒸气释放的热能，从而提高整体的热效率。

冷凝式壁挂炉的工作原理基于燃烧产生热能和冷凝技术将烟气中的水蒸气凝结释放热能的原理，可以显著提高热效率。

相比传统的燃气壁挂炉，冷凝式壁挂炉的热效率通常可以达到90%以上，极大地节约了能源消耗。

同时，冷凝式壁挂炉还具有环保的特点，因为通过冷凝技术凝结的水蒸气中不含有有害物质，排放的烟气也更为清洁。

除了高效节能和环保的特点，冷凝式壁挂炉还具有安装方便、占用空间小等优点。

由于其紧凑的结构设计，可以方便地挂在墙壁上，不仅节省了安装空间，还使得设备更加美观。

此外，冷凝式壁挂炉还采用了先进的控制系统，可以智能化地控制供暖或供热水的温度和时间，提供更加舒适和便捷的使用体验。

总的来说，冷凝式壁挂炉是一种高效节能、环保且方便安装的供暖设备。

其工作原理基于燃烧产生的热能和冷凝技术将烟气中的水蒸气凝结释放热能。

什么是冷凝式燃气壁挂炉
冷凝一词，对于许多人来说已经不算陌生了。

但是，冷凝技术应用在燃气壁挂炉上究竟能给用户带来什么？这些问题就不是每个人都能够搞清楚的了。

简单说，冷凝技术就是提高热效率的一种科技手段，通过采用冷凝技术，燃气壁挂炉的热效率大大提高，同时也就意味着能源消耗的降低；更重要的是，一台节能、环保的燃气壁挂炉，对于改善用户的生活环境，提高生活质量，起着不可替代的重要作用。

冷凝式壁挂炉，最大的特点就是依托冷凝技术实现卓越的节能效果。

冷凝的原理其实很简单：高温烟气在遇冷凝结过程中释放热量，冷凝技术就是充分收集这些热量以增加供暖热量。

通过烟气凝结实现废气中能量的回收，增加净热值，从而实现了热效率达107%，不仅减少燃气量，而且更大幅的节约了能耗；根据用户采暖需求、温度感应装置监测进回水温度、室内温度和室内外温差，智能选择最节能、最舒适的加热功率及加热温度，让机器低耗高效运行，与普通壁挂炉相比节省能耗高达15%。

此外，冷凝式壁挂炉具有生活用水舒适系统，可以根据需要自由切换。

生活用水舒适系统让用户在每天第一次用水时只需等待5秒，就有热水使用，而在上一次使用完后的30分钟内，热水即开即来。

对于冬天喜欢使用热水的用户来说，这一功能具有很大的吸引力。

有专家指出，我们即将迎来一个新节能时代，而节能将成为新一轮市场竞争的焦点。

当全新的凝系列壁挂炉与传统壁挂炉相比能节省35%以上的能源损耗时，谁不想试试它呢？。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它采用燃气作为燃料，通过燃烧产生的热能来加热室内空气，从而实现供暖的目的。

下面将详细介绍壁挂炉的工作原理。

1. 燃气供应系统壁挂炉的燃气供应系统主要由燃气管道、燃气阀门和燃气调节器组成。

燃气通过燃气管道输送到壁挂炉中，燃气阀门用于控制燃气的流量，燃气调节器则用于调节燃气的压力，以确保燃气的正常供应。

2. 燃气燃烧系统壁挂炉的燃气燃烧系统主要由燃烧器、燃烧室和燃烧控制器组成。

燃气经过燃烧器喷出，与空气混合后在燃烧室内燃烧。

燃烧控制器监测燃烧过程中的温度、压力等参数，并根据设定的温度要求自动调节燃气的供应量，以保持室内温度的稳定。

3. 热交换系统壁挂炉的热交换系统主要由热交换器和循环水泵组成。

燃气燃烧产生的热能被传递给热交换器，热交换器将热能传递给循环水泵中的水。

循环水泵将热水通过管道输送到供暖系统中，供暖系统通过散热器将热能释放到室内空气中，从而实现供暖。

4. 智能控制系统壁挂炉的智能控制系统主要由温度传感器、控制面板和电路控制器组成。

温度传感器用于感知室内温度，控制面板用于设置和显示温度等参数，电路控制器根据温度传感器的反馈信号和控制面板设置的参数来控制燃气供应量、循环水泵的运行等，以实现室内温度的精确控制。

燃气壁挂炉原理图燃气壁挂炉的原理图如下所示：1. 燃气供应系统：包括燃气管道、燃气阀门和燃气调节器。

燃气从燃气管道进入壁挂炉，经过燃气阀门和燃气调节器调节后进入燃烧系统。

2. 燃气燃烧系统：包括燃烧器、燃烧室和燃烧控制器。

燃气经过燃烧器喷出，与空气混合后在燃烧室内燃烧。

燃烧控制器监测燃烧过程中的温度、压力等参数，并根据设定的温度要求自动调节燃气的供应量。

3. 热交换系统：包括热交换器和循环水泵。

燃烧产生的热能被传递给热交换器，热交换器将热能传递给循环水泵中的水。

循环水泵将热水通过管道输送到供暖系统中。

4. 智能控制系统：包括温度传感器、控制面板和电路控制器。

冷凝式燃气壁挂炉的工作原理及其结构特点（精选5篇）第一篇：冷凝式燃气壁挂炉的工作原理及其结构特点冷凝式燃气壁挂炉的工作原理及其结构特点1、工作原理冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物——烟气中的显热及水蒸气的潜热。

燃气的热值是指1Nm3燃气完全燃烧所放出的热量。

热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结水状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后其烟气被冷却至原始温度，但烟气中的水蒸气仍为蒸气状态时所放出的热量。

结构特点冷凝式燃气壁挂炉增设了余热回收器7、中和器13，在余热回收器下面设置了凝结水收集盘9，其作用是将含酸的凝结水集中起来导入中和器中，中和器将冷凝水中和后排出机器。

由于排烟温度低，同普通的燃气热水器相比，冷凝式燃气壁挂炉阻力增大，抽力减小，因此要在换热器上方加装强排风机，使排烟顺畅。

2、由于烟气中含有三原子气RO2，RO2的主要成份是CO2和SO2，其冷凝液滴具有腐蚀性。

因此与冷凝水接触的所有部分，包括余热回收器、中和器、冷凝水回收盘、风机及烟管都必须使用适当的耐腐蚀材料。

余热回收器可以使用含硅、锰的铝合金，现在广泛使用的为铝和铸铁合金的轧制合金AlMgSi0.5，也有一些国外厂家使用纯度为99.5%的钝铝或不锈钢。

相比而言，纯铝及铝合金在耐腐蚀的同时，导热系数也较好，因而受到广泛使用。

3、冷凝式燃气壁挂炉的热效率较非冷凝式燃气壁挂炉可提高10%以上，故至少可以节省10%的燃料费用和减少10%的CO2及NOX的排放量。

虽然制造成本要高一些，但高出成本可以在3～5年内由节省的燃料费用收回。

可见，冷凝式燃气壁挂炉的研制，对于节约燃气能源，减少环境污染，提高燃气壁挂炉的技术含量及市场竞争力都有着重大的意义。

第二篇：铸铁闸门结构特点及工作原理铸铁镶铜闸门结构特点和工作原理1、组成铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

全面图解壁挂炉（工作原理、结构、部件、作用）壁挂炉也即燃气采暖热水炉。

是以水为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。

可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。

常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。

系统与结构1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；2、换热系统：负责热交换，提高水温。

包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；5、其它部件：水压表、补水阀。

采暖模式工作开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围内（否E3、E4），极限温度开关是否通（否E7）；按开机：检测水流量感应器有没有信号时；没有。

①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）；②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号（有E5）；③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关闭燃气阀；④ 风机延迟30秒关；⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停；⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF 时直至水温低于设定温度8度，同时过3分钟后，重新进入启动程序。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气来产生热能，然后将热能传递到供暖系统中。

下面将详细介绍壁挂炉的工作原理。

1. 燃气供应系统：壁挂炉的燃气供应系统由燃气管道、燃气调压阀和燃气控制阀组成。

燃气从燃气管道进入壁挂炉，经过燃气调压阀进行调压，然后通过燃气控制阀调节燃气的流量。

2. 点火系统：壁挂炉的点火系统主要包括电极、火花塞和点火控制器。

当需要启动壁挂炉时，点火控制器会发送电信号给电极，电极会产生火花，点燃燃气。

点火成功后，火花塞会自动关闭。

3. 燃烧系统：壁挂炉的燃烧系统由燃烧室、燃烧器和风机组成。

燃烧室是一个密封的空间，燃气在燃烧室中与空气混合后点燃。

燃烧器负责将燃气喷入燃烧室，并通过调节燃气的流量和混合比来控制燃烧的强度。

风机通过吸入空气，将空气送入燃烧室，提供氧气供燃烧使用。

4. 热交换系统：壁挂炉的热交换系统由热交换器和水循环泵组成。

燃烧后产生的热能通过热交换器传递给水，将水加热。

热交换器是一个金属管道，燃烧室中的烟气通过热交换器时，传递给水，使水的温度升高。

水循环泵负责将加热后的水送入供暖系统中。

5. 温度控制系统：壁挂炉的温度控制系统主要由温度传感器、控制器和执行器组成。

温度传感器用于感知供暖系统中的温度，将温度信号传递给控制器。

控制器根据温度信号来调节燃气的流量和燃烧的强度，以保持供暖系统中的温度稳定。

执行器根据控制器的指令，调节燃气控制阀和风机的运行状态。

壁挂炉工作原理图如下所示：[壁挂炉工作原理图]在壁挂炉的工作过程中，燃气通过燃气供应系统进入壁挂炉，经过点火系统点燃后，进入燃烧系统进行燃烧。

燃烧后产生的热能通过热交换系统传递给水，使水的温度升高。

温度控制系统根据供暖系统中的温度信号来调节燃气的流量和燃烧的强度，以保持供暖系统的温度稳定。

总结：壁挂炉是一种通过燃烧燃气来产生热能的供暖设备。

它的工作原理包括燃气供应系统、点火系统、燃烧系统、热交换系统和温度控制系统。
