影像测量仪作业指导书

文件类型 三级文件三次元测量仪操作指导书生效日期2020.08.02页数4状态执行1. 目的为确保三次元测量的稳定性以及产品量测的准确性和延长仪器的使用寿命，特制定本操作规程2.工作环境条件：环境温度为23±3℃；环境相对湿度为40%-60%；电源：220V ±10V 50HZ ； 压缩空气输入压力：0.4MPa ～0.6MPa 。

压缩空气中不能含有油、水、杂质；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。

3、主机构成坐标测量机由测量机主机、控制系统、测头测座系统、计算机（测量软件）几部分组成。

3、工作方法3.1 测量机启动前的准备3.1.1、检查机器的外观及机器导轨是否有障碍物，电缆及气路是否连接正常； 3.1.2、对导轨及工作台面进行清洁；主机控制系统计算机测量软件测头3.1.3、检查温度、气压、电压、地线等是否符合要求，对前置过滤器、储气罐、除水机进行放水检查；3.1.4、以上条件都具备后，接通UPS、除水机电源，打开气源开关。

3.2测量机系统启动3.2.1、打开计算机电源，启动计算机，打开测头控制器电源；3.2.2、打开控制系统电源，系统进入自检状态（操纵盒所有指示灯全亮）；3.2.3、待系统自检完毕，点击PC-DMIS 软件图示，启动软件系统；3.2.4、冷开机时，软件视窗会提示进行回机器零点的操作。

此时将操纵盒的“加电”键（右下角）按下，接通驱动电源，点击“确认”键，测量机进入回机器零点过程，三轴依据设定程序依次回零点；3.2.5、回机器零点过程完成后，PC-DMIS 进入正常工作界面，测量机进入正常工作状态。

3.3 测量机系统关闭3.3.1、关闭系统时，首先将Z 轴运动到安全的位置和高度，避免造成意外碰撞；3.3.2、退出PC-DMIS 软件，关闭控制系统电源和测座控制器电源；3.3.3、关闭计算机电源，UPS、除水机电源，关闭气源开关。

3.4、电脑软件操作步骤详见三次元操作手册内软体PC-DMIS 操作说明.4、三次元操作注意事项4.1、开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

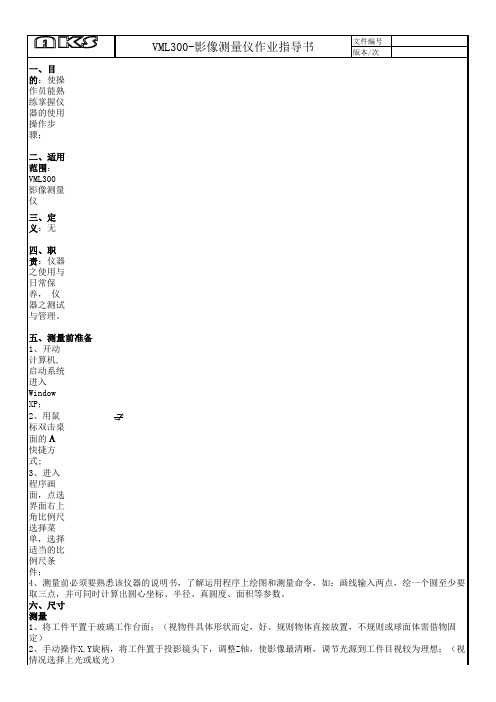

文件编号版本/次一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围： VML300 影像测量仪三、定义：无四、职责：仪器之使用与日常保养， 仪器之测试与管理。

1、开动计算机,启动系统进入Window XP；2、用鼠标双击桌面的Λ快捷方式;3、进入程序画面，点选界面右上角比例尺选择菜单，选择适当的比例尺条件；六、尺寸测量3、点选取相关测量功能即可进行点、线、圆、等几何的测量；4、选取相关输出功能可输出几何与几何之间的距离、角度、同心度等；5、测量完毕，输出报告，编辑并打印；6、按常规进行关机，先退出测量程序再将计算机关闭，再关闭电源。

七、注意事项2、仪器应放置于清洁干燥的房间里（室温保持在20+/-5℃，湿度在低于70%）；3、防止锋利零件刮伤工作台或刮花玻璃；5、移动工作台时请不要用力过猛过快，以免撞伤工作台限位块而引起精度下降；7、如长时间不使用仪器，请将工作台移动到中间位置。

八、保养项目1、每天清洁机台一次；2、每天检查按键是否失灵、损坏；3、每天检查CCD光学系统是否正常；各4、每天检查X、Y、Z轴动作是否正常；5、每天显示屏是否正常； G6、每天软件窗口是否能正常打开；7、每天检查软件中各工具运用是否正常；8、每周9、每月各转动轴加注润滑油一次；五、附:仪器介绍图2）倍数调节钮3）样品放置台4）X轴转动手柄7）上光镜五、测量前准备1）彩色CCD摄像机照5）焦距调节手柄VML300-影像测量仪作业指导书6）软件控制界面8）X轴转动手柄编 制： 审 核： 批准/日期：4、测量前必须要熟悉该仪器的说明书，了解运用程序上绘图和测量命令，如：画线输入两点，绘一个圆至少要取三点，并可同时计算出圆心坐标、半径、真圆度、面积等参数。

1、当测量中工件需调整放大倍数时，必须要进行影像倍数校正，之后才可进行正常测量，如需详细了解该节内容，请参阅仪器的操作说明书；4、如测量零件需要把Z轴调低时，请慢速下降，务必小心勿让镜头触碰到零件，否则容易损坏镜头及影响到测量的精度；6、如镜头镜片弄脏，请使用专门镜片清洁剂，而不要使用有机溶剂（如酒精、乙醚等）小心拭擦，以免溶解镜头表面镀膜层；1、将工件平置于玻璃工作台面；（视物件具体形状而定，好、规则物体直接放置，不规则或球面体需借物固定）2、手动操作X,Y旋柄，将工件置于投影镜头下，调整Z轴，使影像最清晰，调节光源到工件目视较为理想；（视情况选择上光或底光）10、为确保仪器测量精度，每月专业测量人员用标准块规(3级或以上)校对测量系统一次，并记录数据在【设备保养表】中，允许公差依照外校证书规定。

VMS-2515G影像测量仪操作指导书启动测量软件 3.1.1 打开电脑主机及显示器的电源，等待电脑启动完成后，点击桌面上的测量软件快捷方式M2D-IMG巨集区采点区捷PD F 编４）每次使用完后，应关闭轮廓灯及表面射灯3)开机检查﹐调试各工具命令菜单﹐观察功能是否正常使用3.2.测量物件尺寸3.2.1. 数轴清零测量：通过X，Y方向摆正，使用数轴清零，实现长度的测量； 3.2.2．人工判别;3.2.3. 半自动判别; 3.2.4. 自动判别(光标); 3.2.5. 自动判别(十字线);采点工具线量测工具圆量测工具弧量测工具多线测线工具多点椭圆工具多点矩形工具。

3.3. 组合测量测量好的基本元素，如点，线，圆，弧等。

可以在绘图区组合成各种其它元素：如：组合点，组合线，组合距离，组合角度，组合圆等。

四、注意事项1) 放置投影仪的台面必须水平,且周围环境不能有振动。

2) 校正片为精密部件，易刮花及碎裂，校正完成后应立即放回专用保护盒内。

3) 使用完毕后,要及时清理投影仪的台面。

4) 投影仪的光学玻璃易刮花及破损,放置被测物件时必须小心轻放。

5) 若有异常,应及时通知管理人员。

五、预防保养项目1)清理机器各部位的灰尘和异物2)检查整机是否放置在水平的台面制订/日期：陈刚 2019年4月日审核 /日期：3.1.2、打开投影仪的电源开关，旋转轮廓灯及表面射灯旋钮至打开。

3.1.3、将校正玻片放置于投影仪上，调整投影仪的物距，使影像清析，调整灯光旋钮使被测量部位更易分辨。

3.1.4 如果被测物件比较小时，可以适当调整放大倍率，使测量更容易，准确。

3.1.5像素校正：在校正片上找一合适大小的圆（直径小于窗口宽度的一半），然后，鼠标右键点击软件影像区→像素校正:在进行影像量测前一定要进行像素校正。

另外，CCD 摄像头的倍率变化或镜头的焦距变化后，都要进行像素校正。

像素校正的目的是为了让量测结果更准确。

校正时，必须符合以下条件：1. CCD 摄像头的倍率不变；2. 光源不变；3. 须使用带圆的工具校正；4. 校正顺序必须是：左→右→上→下。

一、目的：使操作员能正确掌握仪器的使用及维护与保养。

二、适用范围：怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护；2、品质部负责操作员的培训及仪器的定期校验。

四、工作环境1、室温：20℃±5℃2、湿度：≤70%3、电源：210～230V，50～60HZ 1、操纵杆，操作杆左左摆动，工作台X轴左右移动；操作手柄前后摆动，工作台Y轴前后移动； 操作手柄顺时针旋转，镜头Z轴向上移动，操作手柄逆时针旋转，镜头Z轴向下移动。

注：操纵杆摆动或旋转幅度越大工作台或镜头移动速度越大。

2、调速旋钮，运行程序时，顺时针旋转速度增大，反之速度减小。

3、操纵盒电源开关，灯亮，操纵盒操作有效。

4、快速移动开关，灯亮工作台快速移动。

5、无效按键，由于仪器类型不同，该按键无效。

6、X、Y、Z轴锁定键，灯亮，轴锁定。

7、急停按钮五、操纵盒说明1234567六、仪器使用1、开机1.1、打开仪器及电脑电源1.2、打开电脑桌面Ensson 2D程序，进入软件工作界面。

2、影像校正2.1、自动校正进入软件工作界面，系统自动弹出“开机准备”窗口，选择“自动校正”项或选择功能区校正处理｜影像校正项，进行自动校正。

注：自动校正需关闭操纵盒电源开关。

2.2、手动校正选择功能区校正处理｜影像校正项，调节镜头要使用的倍率，选择工作台右上角校准片上合适大小的标准圆，分别把影像区的3个指示圆移动到标准圆上，点击鼠标左键，最后按右键结束，如果校正成功会出现校正成功对话框，反之需重新手动校正。

4、测量4.1 见怡信《影像测量仪用户手册》。

5、关机5.1、关闭程序5.2、关闭主机及电脑电源七、仪器的维护与保养1、测量完成后保持工作台面清洁2、禁止在工作台上托动零件，防止刮伤工作台玻璃。

3、把Z轴调低时，注意不能让零件顶到镜头，以免影响精度或损坏镜头。

4、移动工作台时不要用力过猛，以免撞伤工作台限位块引起精度下降。

日 期:20090512一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：嘉腾三、定义： 略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）X轴转动手柄8）X轴转动手柄2.1 影像测量仪，设备型号：JTVMS-2010。

1234567 8日 期:200905125.2仪器测量方法：影响测量分为三种方式：轮廓测量，表面测量，Z轴测量。

5.2.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。

5.2.2表面测量：表面测量是影响测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影响测量仪几乎全部能测量。

5.2.3轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影响测量仪就可以作Z轴测量，如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。

5.3软件的运用5.3.1打开运用软件M2D....5.3.2点测量：按点量测按钮“点”或菜单<量测>之<点量测>，开始采点：a、第一种方法：按“√”键采点，如果为M2D软件或者是M2D-IMG十字线寻边软件，则只用第一种方法。

b、第二种方法：通过影响量测工具的采点工具“ ”来采点，点一下“ ”，然后从影像区的暗区拖到明区，或者从明区拖到暗区，然后双击鼠标左键则系统会采明暗交接的点。

说明：量测一个点可采（1-300）个点，所采点数由自行调整。

按“▲”和“▼”键可增加减少点数。

也可以设置固定的量测点数，操作方法：选择菜单<系统设定>的<点数设定>弹出对话框，操作者可自行修改。

5.3.3线量测：点击量测按钮“线”或菜单<量测>之<线量测>，通过采点来量测直线，采点方法与点量测时介绍的一样。

全自动影像测量仪作业指导书注意事项工件需在恒温20℃ ±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1. 将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2. 将测量平台擦拭干净，不得有灰尘油污。

3. 将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1. 首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2. 设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3. 光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4. 测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：5. 建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6. 几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

根据要测量的要素，合理安排好测量步骤。

提取基元时，左键选点，右键提取结束。

7. 基元的复制：需在坐标系中进行，选中想要复制的基元，单击右键，在弹出的对话框中选复制基元，弹出对话框中有四种复制方法，我们常用的为旋转复制。

影像仪作业指导书
标题：影像仪作业指导书
引言概述：
影像仪是一种常见的医疗设备，用于获取人体内部的影像信息，帮助医生进行诊断和治疗。

为了正确、安全地操作影像仪，制定一份详细的作业指导书是非常必要的。

本文将详细介绍影像仪作业指导书的内容和要点。

一、影像仪的基本操作
1.1 系统开机与关机
1.2 影像仪的主要功能按钮和控制面板
1.3 影像仪的基本设置和调整方法
二、影像仪的影像采集
2.1 患者准备工作
2.2 拍摄部位的选择和准确定位
2.3 拍摄参数的设置和调整
三、影像仪的影像处理
3.1 影像的查看和分析
3.2 影像的保存和备份
3.3 影像的传输和共享
四、影像仪的日常维护
4.1 影像仪的清洁和消毒
4.2 影像仪的定期维护和保养
4.3 影像仪的故障排除和维修
五、影像仪的安全操作
5.1 操作人员的培训和资质要求
5.2 操作过程中的安全注意事项
5.3 突发情况的处理和应急措施
结论：
影像仪作业指导书是影像仪操作的重要参考资料，能够帮助操作人员正确、安全地操作影像仪，保障医疗工作的顺利进行。

制定一份完善的作业指导书，并定期进行更新和培训，是医疗机构保障医疗质量和安全的重要举措。

1.0目的:
为规范三次元的操作，确保测量数据的准确度。

2.0范围:
适用于本公司三次元的操作。

3.0职责:
由相关三次元的操作使用人员执行。

4.0内容
4.1使用环境：
4.1.1检定温度：20±1℃，温度变化：＜0.5/h℃,仪器平衡温度时间：48H。

4.1.2室内相对湿度应控制在55﹪-65﹪之间。

4.1.3因测量机对静电和灰尘的影响特别敏感，故地面和墙面的设计应充分考虑防尘，抗静电。

并在
清洁时不得扬起灰尘。

4.2仪器特性：
4.2.1量程：X＝400mm,Y＝500mm,Z＝300mm。

4.2.2分辨率为：0.5um。

4.2.3测量不确定度：单轴：（2.3+L/300）um
空间：(2.8+L/250)um。

4.3基本操作：
4.3.1开机。

打开主机电源.
4.3.2在计算机的Windows桌面上用鼠标双击“AC-CMIS”快捷按钮,即可进入AC-DMIS基本软件的操
作界面。

4.3.3被测产品用治具固定好，摆正产品。

4.3.4点击菜单栏的坐标系进行初始化。

4.3.5点击工具栏的测针按钮,选取适当的测针。

4.3.6按照测量图纸的要求进行采点,作出所需的元素。

4.3.7根据需要,利用工具栏的公差按钮,由多个元素求出所需的形状公差或位置公差。

4.3.8保存并记录所需的数据.
分发部门:□总经理□管代□行政□资材□工程□工模□装配■品质部□喷印□市场□塑胶。

二、适用范围：怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护；2、品质部负责操作员的培训及仪器的定期校验。

四、工作环境1、室温：20℃±5℃2、湿度：≤70%3、电源：210～230V，50～60HZ 一、目的：使操作员能正确掌握仪器的使用及维护与保养。

六、仪器使用1、开机1.1、打开主机及电脑电源1.2、打开电脑桌面Ensson 2D程序，进入软件工作界面。

2、影像校正2.1选择功能区校正处理｜影像校正项，调节镜头要使用的倍率，选择校准片上合适 大小的标准圆，分别把影像区的3个指示圆移动到标准圆上点击鼠标左键，最后按 右键结束，如果校正成功会出现校正成功对话框，反之需重新手动校正。

3、测量3.1 见怡信《影像测量仪用户手册》。

4、关机4.1、关闭程序2.2、关闭主机及电脑电源五、仪器介绍1、Z轴操作手柄，Z轴手柄顺时针旋转， 镜头Z+方向移动，Z轴手柄逆时针旋 转，镜头Z-方向移动。

2、CCD镜头3、Y轴快速移动杆，Y轴快速移动杆松开 工作台Y方向可快速托动,测量时请使 用操作手柄操作，移动杆锁紧。

4、Y轴操作手柄，Y轴手柄顺时针旋转， 工作台Y+方向移动，Y轴手柄逆时针旋 转，工作台Y-方向移动。

5、X轴操作手柄，X轴手柄顺时针旋转， 工作台X-方向移动，X轴手柄逆时针旋 转，工作台X+方向移动。

6、X轴快速移动杆，X轴快速移动杆松开 工作台X方向可快速托动，测量时请使 用操作手柄操作，移动杆锁紧。

7、工作台134562Y+Y-X+X-Z-Z+7编制: 审核: 批准:。

影像仪作业指导书
标题：影像仪作业指导书
引言概述：
影像仪是一种常用的医疗设备，用于拍摄和显示医学影像，对医生诊断疾病起着重要作用。

为了正确操作影像仪并确保影像质量，制定一份详细的作业指导书是非常必要的。

本文将详细介绍影像仪的作业指导书内容和操作流程。

一、影像仪的基本操作
1.1 确保影像仪处于正常工作状态
1.2 打开影像仪电源并进行系统自检
1.3 选择正确的扫描模式和参数设置
二、影像仪的影像采集
2.1 准备患者并定位
2.2 调整影像仪位置和角度
2.3 开始采集影像并确保清晰度和对比度
三、影像仪的影像处理
3.1 对采集到的影像进行初步处理
3.2 调整图像的亮度和对比度
3.3 根据需要进行进一步的图像处理和测量
四、影像仪的数据存储和传输
4.1 将处理后的影像保存到指定的文件夹
4.2 确保影像数据的安全和隐私
4.3 根据需要将影像数据传输到其他设备或系统
五、影像仪的日常维护和保养
5.1 定期清洁影像仪外壳和镜头
5.2 检查影像仪各部件是否正常工作
5.3 定期进行校准和维护，确保影像仪的性能稳定
结论：
通过本文的介绍，可以看出影像仪作业指导书对正确操作影像仪和确保影像质量非常重要。

只有严格按照指导书的要求进行操作，才能保证医学影像的准确性和可靠性。

希望医护人员能认真学习和遵守影像仪的作业指导书，提高医疗影像工作效率和质量。

影像仪作业指导书一、概述影像仪是一种用于检测和分析物体表面形貌和特征的仪器。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保正确操作影像仪并获取准确的结果。

二、设备准备1. 确保影像仪已连接电源，并处于正常工作状态。

2. 检查影像仪的光源是否正常，如有需要，更换或调整光源。

3. 确保影像仪的镜头干净，如有需要，使用干净的棉布轻轻擦拭镜头表面。

三、样品准备1. 选择合适的样品，并确保其表面干净、平整。

2. 如有需要，使用适当的清洁剂清洗样品表面，并确保完全干燥。

3. 将样品固定在影像仪的样品台上，并确保其位置稳定。

四、影像采集1. 打开影像仪的软件界面，并确保与设备连接正常。

2. 在软件界面上选择合适的采集模式，如全景模式、局部放大模式等。

3. 调整影像仪的参数，如亮度、对比度、放大倍数等，以获得清晰的图像。

4. 确保样品处于焦平面上，如有需要，调整影像仪的焦距。

5. 点击采集按钮，开始采集影像。

根据需要，可以采集单张影像或连续采集多张影像。

6. 确认采集的影像质量，如有需要，可以重新采集。

五、影像分析1. 在软件界面上选择合适的分析模式，如测量距离、面积、角度等。

2. 在影像中选择感兴趣的区域，并进行相应的测量和分析。

3. 根据需要，可以进行多个参数的测量和分析，并记录结果。

4. 如有需要，可以保存影像和分析结果，以便后续查看和比较。

六、注意事项1. 在操作影像仪时，应注意避免触摸镜头和样品表面，以免造成污染或损坏。

2. 在采集和分析影像时，应尽量避免光线干扰，如避免阳光直射或强光照射。

3. 如有需要，可以使用滤光片或遮光罩来调节光线强度和方向。

4. 在操作影像仪时，应注意避免造成样品的形变或损坏。

5. 在采集和分析影像时，应注意保持影像仪和样品的稳定，避免震动和晃动。

七、故障排除1. 如影像仪无法开机或连接异常，请检查电源和连接线是否正常。

2. 如影像仪的影像质量较差或无法清晰显示，请检查光源和镜头是否干净。

影像仪作业指导书引言概述：影像仪是一种广泛应用于医疗、科研和工业领域的设备，其作用是通过捕捉、处理和显示图像来提供准确的视觉信息。

为了正确操作和使用影像仪，制定一份详细的作业指导书是非常必要的。

本文将以引言概述、正文内容和总结三个部分来详细阐述影像仪作业指导书的内容。

正文内容：1. 影像仪的基本原理和结构1.1 影像仪的工作原理1.2 影像仪的组成部分1.3 影像仪的特点和优势2. 影像仪的操作流程2.1 准备工作2.2 影像仪的开机和关机操作2.3 图像捕捉和处理2.4 图像存储和传输2.5 影像仪的维护和保养3. 影像仪的常见问题及解决方法3.1 影像质量问题3.2 影像仪软件操作问题3.3 影像仪硬件故障处理3.4 常见错误代码解析3.5 常见故障排除方法4. 影像仪的安全操作规范4.1 电源和电气安全4.2 辐射安全4.3 机械安全4.4 环境安全4.5 操作人员的个人安全5. 影像仪的应用领域和发展趋势5.1 医疗领域中的应用5.2 科研领域中的应用5.3 工业领域中的应用5.4 影像仪的发展趋势5.5 影像仪的未来前景总结：通过本文的介绍，我们了解到影像仪作业指导书的内容应该包括影像仪的基本原理和结构、操作流程、常见问题及解决方法、安全操作规范以及应用领域和发展趋势等方面。

这份作业指导书对于正确操作和使用影像仪非常重要，能够提高工作效率、确保影像质量，并保障操作人员的安全。

随着科技的不断进步，影像仪的应用领域将会越来越广泛，其未来的发展前景也十分广阔。

总之，制定一份详细的影像仪作业指导书对于正确操作和使用影像仪至关重要。

希望本文所提到的内容能够为相关人员提供参考，确保他们能够正确、安全地操作和使用影像仪，提高工作效率并获得准确的视觉信息。

影像仪作业指导书1.0目的正确的使用影像测量仪和对影像测量仪进行定时的保养，保证测量的准确性。

2.0适用范围：适用于本公司所有产品的倒角大小，圆弧大小，以及角度等尺寸。

3.0品保部课长负责监督实施；3.1检测室操作人员按本规定执行；4.0影像测量仪使用4.1开机流程：4.2关机流程：5.0参数设定：当打开软件摇动摇杆，发现坐标没有改变的时候，要进行参数设定。

①选择工具栏参数②数据卡选择③选中WE6800④点击确认⑤小数点位数选择⑥点击确认6.0操作规程：（1）校正：①打开软件②将玻璃校正片放在平台上，（尽量放正）③摇动工作台的摇杆，使软件视窗中的光标与其校正块中的线重合④点击⑤点击确定。

（2）元素采集：①点击左键选元素②在视窗采集点③点右键元素自动的形成，采集完毕。

（注意窗口下方有命令提示）例如：采集一个圆，①左键点击圆自动形成采集完毕。

（3）编辑测量：将所采集的元素进行编辑、标注、测量，显示出测量数据。

（4）数据输出：将测量的数据进行输出，可以输出为word.e某cel.cad三种形式，根据自己的需要进行选择。

必要时可以将输出的数据进行SPC统计，左键双击要统计的项目，设定标准值以及上下公差，直接输出e某cel格式即可。

编制：审核：核准：②在视窗采集点（点数根据自己的需要来确定）③点击右键，即（6）测量结束：将软件关闭。

7．0测量仪的保养及注意事项A．保持工作台清洁，注意拿放产品要轻，不要划伤玻璃。

B．摇动摇杆时要避免碰撞，以免影像测量精度。

C．不要移动整个工作台。

工作台的水平会有变化，直接影响到测量精度。

D．在不测量产品时，要及时关闭电源，防止因时间过长发热，而导致烧坏。

编制：审核：核准：。

影像仪作业指导书引言概述：影像仪是一种常用于医疗、工业和科研领域的设备，用于获取、处理和分析影像数据。

本文将为您提供一份详细的影像仪作业指导书，以帮助您正确操作和维护影像仪，并获得高质量的影像数据。

一、影像仪的基本原理和结构1.1 影像仪的工作原理- 影像仪通过感光元件（如CCD或CMOS）接收光信号，并将其转换为电信号。

- 电信号经过放大和滤波处理后，被转换为数字信号。

- 数字信号通过图像处理算法，生成可视化的影像数据。

1.2 影像仪的主要组成部分- 光学系统：包括镜头、滤光片等，用于收集和调节光信号。

- 感光元件：如CCD或CMOS芯片，用于转换光信号为电信号。

- 信号处理系统：包括放大器、滤波器和模数转换器，用于处理电信号。

- 控制系统：用于控制影像仪的工作模式和参数设置。

- 显示系统：如显示器或打印机，用于显示和输出影像数据。

1.3 影像仪的常见类型- 医学影像仪：如X射线、CT、MRI等，用于医学影像诊断。

- 工业影像仪：如显微镜、红外热像仪等，用于工业检测和质量控制。

- 科研影像仪：如显微镜、光学显微镜等，用于科学研究和实验。

二、影像仪的操作步骤2.1 准备工作- 确保影像仪和相关设备处于正常工作状态，并检查电源和连接线是否正常。

- 清洁镜头和感光元件，以确保影像质量。

- 打开影像仪软件，并进行必要的参数设置。

2.2 数据采集- 将待测样品或被测对象放置在影像仪的视野范围内。

- 调整焦距和曝光时间，以获得清晰、明亮的影像。

- 点击影像采集按钮，开始采集影像数据。

2.3 数据处理- 使用影像处理软件对采集的影像数据进行处理，如调整亮度、对比度、色彩等。

- 根据需要，进行图像滤波、边缘检测、测量和分析等操作。

- 保存处理后的影像数据，并进行必要的报告或输出。

三、影像仪的维护与保养3.1 定期清洁- 清洁镜头和感光元件，以防止灰尘和污渍影响影像质量。

- 清洁外壳和控制面板，以保持设备整洁。

影像仪作业指导书一、概述影像仪是一种用于捕捉、处理和显示图像的设备。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保正确使用影像仪并获得高质量的图像结果。

二、设备准备1. 确保影像仪和相关设备处于正常工作状态。

2. 检查影像仪的电源线是否连接到稳定的电源插座，并确保电源开关处于关闭状态。

3. 检查影像仪的数据线是否连接到计算机或显示器，并确保连接稳固。

三、启动影像仪1. 打开电源开关，等待影像仪启动。

2. 检查影像仪的显示屏是否正常亮起，并显示相关信息。

3. 如果影像仪需要进行自检或校准过程，请按照设备说明书进行操作。

四、调整影像仪设置1. 进入影像仪的设置菜单，根据实际需求选择合适的设置选项。

2. 调整图像分辨率、亮度、对比度等参数，以获得最佳的图像效果。

3. 如有需要，设置图像存储路径和格式。

五、准备待扫描物品1. 清洁待扫描物品，确保表面干净，无灰尘和污渍。

2. 如有需要，使用适当的固定装置将待扫描物品固定在影像仪上，以防止移动或晃动。

六、进行扫描操作1. 将待扫描物品放置在影像仪的扫描区域内。

2. 按下扫描按钮或在计算机上启动扫描软件。

3. 等待扫描完成，并确保图像显示在计算机或显示器上。

七、图像处理和编辑1. 打开图像处理软件，导入扫描得到的图像。

2. 根据实际需求，进行图像处理和编辑操作，如裁剪、旋转、调整亮度和对比度等。

3. 如有需要，保存处理后的图像到指定路径。

八、打印和分享图像1. 将打印机连接到计算机或显示器。

2. 打开图像处理软件，选择打印选项，并根据实际需求进行打印设置。

3. 确认设置无误后，点击打印按钮，等待打印完成。

九、影像仪维护1. 定期清洁影像仪的外壳和扫描区域，以保持设备的清洁和正常工作。

2. 检查影像仪的电源线和数据线是否损坏，如有损坏，及时更换。

3. 如有需要，定期进行影像仪的校准和维修，以确保设备的正常运行。

十、安全注意事项1. 在使用影像仪时，避免将手指或其他物体放入扫描区域，以免造成伤害。

影像仪作业指导书一、概述影像仪是一种用于获取和处理图象的设备，广泛应用于医疗、工业检测、安防监控等领域。

本作业指导书旨在为影像仪操作人员提供详细的操作指导，确保设备的正常运行和图象质量的稳定性。

二、设备介绍1. 影像仪主机：包括图象采集、处理和显示等功能模块。

2. 摄像头：用于采集图象的光学传感器。

3. 镜头：用于调节图象的焦距和视角。

4. 光源：提供光线照明，保证图象的亮度和对照度。

5. 显示器：用于观察和分析采集到的图象。

三、操作步骤1. 准备工作a. 确保设备通电，并检查所有连接线是否坚固。

b. 打开电源开关，待设备启动完成后进入下一步操作。

2. 调整摄像头和镜头a. 将摄像头安装在合适的位置，确保视野范围覆盖所需区域。

b. 根据实际需求，调整镜头的焦距和视角，使图象清晰、全面。

3. 设置图象参数a. 进入设备的菜单界面，通过菜单按钮或者遥控器进行操作。

b. 调整亮度、对照度、饱和度等参数，以获得所需的图象效果。

c. 根据具体应用需求，选择合适的色采模式和图象分辨率。

4. 图象采集a. 确保被拍摄对象处于合适的位置和角度。

b. 按下采集按钮或者通过遥控器触发采集命令。

c. 等待图象采集完成后，进行图象预览和分析。

5. 图象处理a. 如有需要，可以对采集到的图象进行处理，如调整图象的亮度、对照度、锐化等。

b. 使用设备提供的图象处理功能，对图象进行滤波、增强、测量等操作。

6. 图象输出a. 通过设备提供的接口，将图象输出到显示器或者其他外部设备上。

b. 检查输出图象的质量和清晰度，确保满足需求。

四、故障排除1. 设备无法启动a. 检查电源线是否插好，电源开关是否打开。

b. 检查电源是否正常供电，尝试更换电源插座。

2. 图象含糊或者失真a. 检查摄像头和镜头是否清洁，如有污垢应及时清理。

b. 调整镜头焦距和视角，确保图象清晰。

3. 图象颜色异常a. 检查设备的色采模式设置，确保选择正确的模式。

影像仪作业指导书一、概述影像仪是一种用于获取、处理和显示图像的设备，广泛应用于医学影像学、工业检测、安防监控等领域。

本作业指导书旨在为使用影像仪的操作人员提供详细的操作步骤和注意事项，以确保正确、安全地操作影像仪。

二、设备准备1. 确保影像仪处于稳定的电源供应环境下，并连接好电源线。

2. 检查影像仪的各个部件是否完好无损，如显示屏、控制按钮、接口等。

3. 确保影像仪的存储介质（如硬盘、SD卡等）具备足够的空间来存储图像数据。

4. 检查影像仪所需的附件是否齐全，如传感器、镜头、滤镜等。

三、操作步骤1. 打开影像仪的电源开关，并等待设备启动完成。

2. 根据需要，选择合适的图像采集模式，如静态图像、视频录制等。

3. 调整影像仪的参数设置，如曝光时间、对焦模式、白平衡等，以适应不同的拍摄环境和要求。

4. 确保待拍摄的目标物与影像仪的距离和角度适当，以确保图像清晰度和准确性。

5. 按下拍摄按钮或触摸屏幕，开始进行图像采集。

6. 对于连续拍摄的场景，可使用连拍模式来实现快速连续拍摄，并确保每张图像之间的间隔适当。

7. 在图像采集过程中，可通过影像仪的实时预览功能来检查拍摄效果，如图像清晰度、曝光度等。

8. 完成图像采集后，及时将图像数据存储到影像仪的存储介质中，并进行备份以防数据丢失。

9. 关闭影像仪的电源开关，并进行设备的整理和清洁工作。

四、注意事项1. 在操作影像仪之前，务必熟悉设备的使用手册，并遵循相关的安全操作规程。

2. 在操作过程中，避免用力过猛或不当操作，以免损坏设备或导致意外发生。

3. 定期对影像仪进行维护和保养，如清洁镜头、检查电源线等，以确保设备的正常运行。

4. 在拍摄过程中，注意保持稳定的手持姿势或使用稳定器等辅助设备，以避免图像模糊或抖动。

5. 根据实际需要，合理选择合适的图像采集参数，以获得满足要求的图像质量。

6. 在存储图像数据时，建议使用高质量的存储介质，并进行定期的数据备份，以防止数据丢失或损坏。

＊＊＊＊*＊＊＊*修订履历＊＊＊＊**＊＊*文件名：影像测量机作业指导书版本：A发文部门：品质部第2页/共 8 页1 目的：确保产品数据的准确性以及影像测量机使用方法的规范性。

2 适用范围：适用于精密的微小零件、软体零件、薄壁件的测量，广泛应用于电子产品、手表机械零件、橡胶塑料、冲压件等。

3 软件介绍：3.1 开机步骤:3。

1.1 插上各部分电源(注意各部分连接是否处于正常状态）；3.1。

2 打开电脑主机和显示器；3.1.3 打开软件；3。

1。

4 将工作台放置中间位置，左右移动和前后移动，找到零点；3.1.5 选择合适的放大倍数（根据被测工件大小进行选择）;3。

1.6 在薄膜开关上选择顶灯或者底灯开关，调节亮度旅钮（根据被测工件的要求进行选择）；3。

1.7 最后对选择的放大倍数进行标定完成操作。

3.2 软件使用说明：文件名：影像测量机作业指导书版本：A发文部门：品质部第3页/共 8 页3.2.1开始使用请先用鼠标左击校正处理，再左击寻找XY轴尺中,依照提示，左右、上下移动工作台,直到程序提示找到机台的绝对基点为止。

3.2.2怎样绘图A、开启影像:打开菜单:“测量/摄影"即可开启影像。

B、绘图：下面以画圆为例，移动工作台，将工件的圆形边缘对准影像区十字线的中心。

按下空格键，取第一个点。

此时，坐标显示区将显示：，同样的方法,取第二，第三或者更多的点，按鼠标右键结束，就绘制出一个圆，此时按“适合视窗”按钮，即可在绘图窗口看到刚才所绘的图形。

3.2.3怎样测量A、单个物件：（以测量一个圆为例）先绘制出一个圆，然后把鼠标移到这个圆上,这时，圆显示为高亮，同时，在程序的“详细资料区”显示出这个圆的基本参数，比如圆心、大小半径、真圆度和面积等.B、两个物件之间:（以测量两个圆的圆心距为例）先绘制出两个圆，然后按工具条的两圆心距按钮，把鼠标移到其中一个圆上，这时，这个圆显示为高亮，按下鼠标左键，再移动鼠标到另一个圆上，按下鼠标左键,在程序的“详细资料区”将生成一个新物件（一条直线）,这条直线的长度即为刚才所测的两圆之间的圆心距离,我们可以在“详细资料区"查看刚才生成的直线的基本参数，比如起点坐标、终点坐标和长度等。

********* 修订履历1目的：确保产品数据的准确性以及影像测量机使用方法的规范性。

2适用范围：适用于精密的微小零件、软体零件、薄壁件的测量，广泛应用于电子产品、手表机械零件、橡胶塑料、冲压件等。

3软件介绍：3.1开机步骤：3.1.1插上各部分电源（注意各部分连接是否处于正常状态）；3.1.2打开电脑主机和显示器；3.1.3打开软件；3.1.4将工作台放置中间位置，左右移动和前后移动，找到零点；3.1.5选择合适的放大倍数（根据被测工件大小进行选择）；3.1.6在薄膜开关上选择顶灯或者底灯开关，调节亮度旅钮（根据被测工件的要求进行选择）3.1.7最后对选择的放大倍数进行标定完成操作。

3.2软件使用说明：'■绘图和他飞口奉命令3.2.1开始使用请先用鼠标左击校正处理，再左击寻找XY轴尺中，依照提示，左右、上下移动工作台,直到程序提示找到机台的绝对基点为止。

3.2.2怎样绘图A、开启影像：打开菜单：“测量/摄影”即可开启影像。

B 、绘图：下面以画圆为例，移动工作台，将工件的圆形边缘对准影像区十字线的中心。

按下第三或者更多的点，按鼠标右键结束，就绘制出一个圆，此时按“适合视窗”按钮，即可 在绘图窗口看到刚才所绘的图形。

3.2.3怎样测量A 、单个物件：（以测量一个圆为例）先绘制出一个圆，然后把鼠标移到这个圆上，这时，圆显示为高亮，同时，在程序的“详细资料 区”显示出这个圆的基本参数，比如圆心、大小半径、真圆度和面积等。

B 、两个物件之间：（以测量两个圆的圆心距为例）先绘制出两个圆，然后按工具条的两圆心距 一^按钮，把鼠标移到其中一个圆上，这时，这个圆显示为高亮，按下鼠标左键，再移动鼠标到另一个圆上，按下鼠标左键，在程序的“详细资料 区”将生成一个新物件（一条直线），这条直线的长度即为刚才所测的两圆之间的圆心距离，我 们可以在“详细资料区”查看刚才生成的直线的基本参数，比如起点坐标、终点坐标和长度等。
