M2.5D影像测量仪作业指导书

、软件画面
X 轴
Y 轴
Z 轴
工作台面
2.5D光学影像测量仪操作规范
页 次 5 / 5 制订日期 2016-4-14
6.4、测量出的结果
6.4.1、可以通过软件的尺寸公差计算只需要在数据显示区相应部位修改相应的上下公差范围即可。

6.4.2、可以使用尺寸记录表来实际记录当时的测量数据，并依照图纸的公差范围来判定。

七、数据输出
软件的数据输出功能分EXCEL、WORD，CAD，TXT四种格式
八、注意事项：
8.1、测量完成后，必须先关闭镜头后，再退出测量软件；
8.2、测量金属材料时，特别注意不能划伤玻璃工作台面；
8.3、测量时不可有零件碎屑掉玻璃工作台面四周的孔内；
8.4、测量完毕后，必须清洁工作台面，保持干净和整洁；。

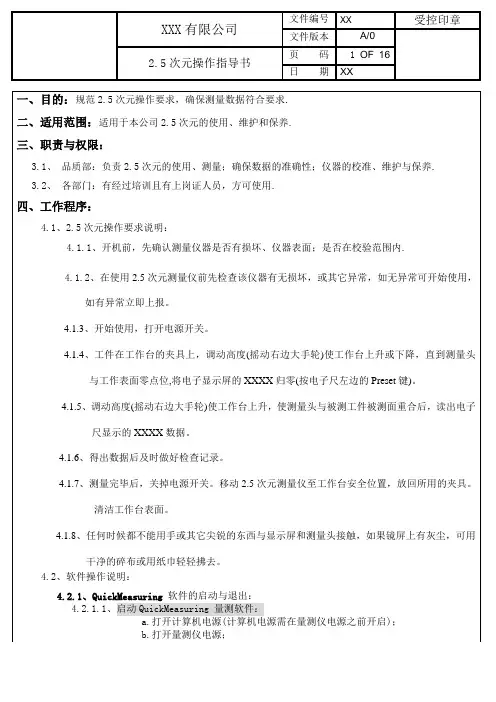

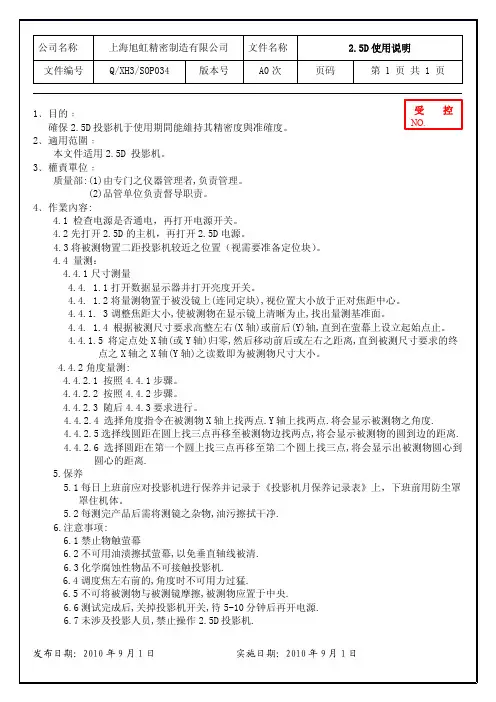

一、目的：规范2.5次元操作要求，确保测量数据符合要求.二、适用范围：适用于本公司2.5次元的使用、维护和保养.三、职责与权限：3.1、品质部：负责2.5次元的使用、测量；确保数据的准确性；仪器的校准、维护与保养.3.2、各部门：有经过培训且有上岗证人员，方可使用.四、工作程序：4.1、2.5次元操作要求说明：4.1.1、开机前，先确认测量仪器是否有损坏、仪器表面；是否在校验范围内.4.1.2、在使用2.5次元测量仪前先检查该仪器有无损坏，或其它异常，如无异常可开始使用，如有异常立即上报。

4.1.3、开始使用，打开电源开关。

4.1.4、工件在工作台的夹具上，调动高度(摇动右边大手轮)使工作台上升或下降，直到测量头与工作表面零点位,将电子显示屏的XXXX归零(按电子尺左边的Preset键)。

4.1.5、调动高度(摇动右边大手轮)使工作台上升，使测量头与被测工件被测面重合后，读出电子尺显示的XXXX数据。

4.1.6、得出数据后及时做好检查记录。

4.1.7、测量完毕后，关掉电源开关。

移动2.5次元测量仪至工作台安全位置，放回所用的夹具。

清洁工作台表面。

4.1.8、任何时候都不能用手或其它尖锐的东西与显示屏和测量头接触，如果镜屏上有灰尘，可用干净的碎布或用纸巾轻轻拂去。

4.2、软件操作说明：4.2.1、QuickMeasuring软件的启动与退出：4.2.1.1、启动QuickMeasuring 量测软件：a.打开计算机电源(计算机电源需在量测仪电源之前开启)；b.打开量测仪电源；c.净空床台表面，避免干扰量测仪的自我测试；d.执行QuickMeasuring 软件；e.待量测仪完成自我测试后即可开始量测；4.2.1.2、停止QuickMeasuring 量测软件：a.确认存盘完成;b.点击关闭按钮，此时会出现对话框;c.点选是后出现对话框;d.点选否后退出并关闭QuickMeasuring 软件;e.关闭量测仪电源.f.执行计算机关机.4.2.2、QuickMeasuring量测软件窗口简述：结合多个窗口及下拉式选单，QuickMeasuring提供了简单易学的超强用户接口。

影像测量仪作业指导书第一篇：影像测量仪作业指导书一、引言影像测量仪是一种广泛应用于各行各业的现代测量设备。

它通过采集和分析影像信息，实现对物体尺寸、形状和表面特征等进行快速和精确的测量。

本指导书旨在介绍影像测量仪的基本原理和使用方法，帮助读者正确使用和操作该设备。

二、影像测量仪的原理影像测量仪主要基于数字影像处理技术和计算机视觉算法。

当物体被测量时，影像测量仪会拍摄一系列图像，并通过图像处理软件提取和分析图像中的特征点和边缘等信息，进而计算出物体的尺寸和形状。

具体的原理包括：1. 图像采集：影像测量仪通过镜头和光源将物体的图像转换为数字图像。

在采集过程中，需要注意光照均匀、观察角度合适等因素，以确保获取到清晰的图像。

2. 特征提取：通过图像处理软件，影像测量仪能够自动提取图像中的特征点、边缘等特征。

这些特征点和边缘可以用来计算物体的尺寸和形状。

3. 测量分析：基于提取的特征信息，影像测量仪可以进行测量分析。

它能够实现诸如长度、宽度、高度、角度、曲率等多种测量功能，且测量结果具有高精度和可重复性。

三、影像测量仪的使用方法为了正确使用影像测量仪，以下是一些基本的使用方法和操作步骤：1. 准备工作：首先，将影像测量仪放置在稳定的工作台上，并连接电源。

在使用之前，先进行设备的校准和调试工作，确保其正常运行。

2. 选择测量模式：根据实际需求，选择合适的测量模式。

常见的测量模式有点测量、线测量、圆测量、角度测量等，用户可以根据实际测量任务进行选择。

3. 设置测量参数：根据被测物体的特性和测量要求，设定合适的测量参数。

例如，选择适当的曝光时间、对焦位置、分辨率等。

4. 进行测量：将待测物体放置在影像测量仪的视野范围内，并进行测量。

在测量过程中，需要保持物体的稳定，并避免光线干扰和震动等因素。

5. 分析测量结果：完成测量后，使用影像测量仪提供的图像处理软件进行数据处理和结果分析。

可以通过软件提供的功能，测量物体的尺寸、形状、缺陷等，并生成报告。

全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2.将测量平台擦拭干净，不得有灰尘油污。

3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

为确保安全、正确操作影像仪，使测量数据准确，为质量控制提供有力的数据而制定本指引。

2.0 适用范围：2.1适于影像测量仪；3.0 开机操作：3.1 打开电源开关，220V交流电。

3.2 打开电脑并运行测量软件。

3.3 打开灯光电源，光源分为上表面灯（顶光灯），下轮廓灯（底光灯），调试到适合的光亮度。

3.4 调整镜头(Z轴)的上下高度，使显示的影像达到最清晰的状态。

3.5 旋转连续变倍物镜的倍率调节环，选择适当的倍率，并于测量软件中选择相对应的比例尺。

注意物镜的倍率不对应，会导致测量数据不正确。

4.0 测量操作：4.1 将测量品放置于影像仪的玻璃台面上，轻拿轻放以防将玻璃表面刮花，调整灯光与镜头的高度，使成像清晰。

4.2 长度测量时，选择工件的直边进行校直，使工件与测量界面上的十字线完全平行或使用软件两边画线测量线到线距离。

4.3 角度与R测量可不用对工件进行校直。

4.4 摇动X或Y轴的手柄：4.4.1工作台面向X、Y方向移动时，测量界面上的坐标值会随之变化。

4.4.2当点击界面上的X、Y、Z时，数字会归零。

4.5 测量功能：4.5.1 点功能：用鼠标移动小十字线进行取点。

4.5.2 线功能：4.5.2.1手动：点击直线命令，后取两个点可构成一条线，三个以上点构成的线为最佳拟合线。

4.5.2.2自动：可用自动取线，点击两点之后形成多点成线。

4.5.3 圆功能：4.5.3.1手动：点击圆命令，然后点取三个点构成一个圆。

也可用多点画圆，取点为三个以上。

4.5.3.2自动：点击圆命令，然后取一个点，拉动框形成自动取点成圆。

4.5.4 弧功能：可手动与自动取点，手动取三个点构成弧。

自动为用多点画弧，在弧外取三个点成为框选线。

4.5.5 构造功能：通过构造功能可计算点到点、点到线、点到圆心、线到线、线到圆心、圆心到圆心、角度等数据。

5.0 注意事项：5.1 所以测量人员须经培训合格后方可操作本仪器。

5.2 使用完关闭所有光源的电源，以延长LED灯的使用寿命。

文件名称天行2.5D影像测量仪操作指导书版本生效日期文件编码流程架构L1 9.0生产与供应拟制人L2 9.4制造审核人L3 9.4.1管理制造资源批准人L4 9.4.1.2管理监视与测量资源流程Owner 品质处级干部适用范围公司标准角色操作人员对应的流程/规范文件名称无1. 目的规范天行2.5D影像测量仪的正确使用、维护及保养性能,提高公司产品质量,使测量员能熟练掌握仪器的使用操作步骤,保证产品尺寸的准确性。

2. 概述介绍天行2.5D影像测量仪的各项功能及使用方法，统一操作员的操作手法。

3. 术语名称定义2.5D影像测量仪通过光学投影和计算机数据采集来准确评价工件形状和位置公差的测量设备4. 操作说明4.1设备图片及保养物品设备图片操作盒保养使用的无尘布及工业酒精4.2技术参数4.2.1技术规格1）测量范围：X=400mm Y=300mm Z=200mm。

4.2.2技术指标1）影像摄取系统：天行黑白高清相机。

2）分辨率：双方波分辨率 0.001mm。

3）重复精度：X,Y≤2um。

4）测量精度：X,y=0.003+(L/200)/10005）光源照明系统：轮廓光（白色圆形LED），同轴光（LED），环光（白色8向32位）。

6）光学镜头：自动变倍。

7）影像放大倍率：37X～203X。

4.2.3机械特性1）玻璃承重：≤35kg。

2）最高运行速度：X,Y=300mm/s Z=200mm/s。

3）最高加速度：1000mm/s2。

4）控制系统：全自动CNC控制系统5）驱动系统：三轴程控:三轴交流伺服马达，高精密级滑轨与光杆驱动。

6）电脑配置：DELL Precison tower 3620 黑色 I3 1TG\4G\DVD 光驱，DELL E2417H 24英寸显示器（图像专业级）（实际配置以出厂为准，不低于此配置）。

4.3软件操作4.3.1启动软件1)双击桌面图标启动量测软件将出现如下所示的主界面，会弹出【是否需要回机械原点】对话框，单击【开始】按钮，机台将会移动到机械原点；即启动测量软件。

1.目的规范操作员正确操作，减少事故发生率，确保产品符合要求。

2.范围：适用于影像测试仪的使用与保养。

3.操作步骤：3.1 影像仪外型图（如图一）图一3.2 打开电源开关并且测试仪的电脑、显示器开机；3.3 在显示器“桌面”上，选中测试软件图标点击鼠标右键，以“管理员身份运行”，打开软件；3.4 进入测试系统（如图二）；图二3.5 将校正镜片放于测试台面的镜头正下方（如图三），且设定好镜头放大倍率（0.7-4.5）（如图四）；图三图四3.6 调节光线及X、Y、Z轴调节伐（如图五），使镜片中的圆（Ф1.0/2.5）显示最居中、最清晰（如图六）；Z轴：镜头调节伐Y轴：纵向调节伐X轴：横向调节伐图五图六3.7 各功能键介绍：3.7.1 各按键功能：鼠标移至相关功能键位置时，会显示各按键的功能。

选中后，按键会凹下去（如图七）；图七3.7.2 测试结果显示值设置：鼠标选中测试圆“C1”右击，再选中“显示设置”，按显示需要选显示内容，再“确认”（如图八）；图八3.7.3 测试时，删除前面的步骤：按键盘的ESC键一次，删除前一步；3.7.4 整个测试页面清理：点击“新开工件程序”（如图九）。

图九3.8 测试前，先进行像素校正：3.8.1 将鼠标移至影像显示区内，点击鼠标右键，选中“像素校正”（如图十）；3.8.2 鼠标移至圆内且点击左键，输入测试圆的直径（1.0/2.5），再“确定”（如图十一）；图十图十一3.8.3 输入镜头放大倍率（0.7-4.5），再“确定”（如图十二）；3.8.4 鼠标移至绿色圆边上且双击左键，测出圆的直径（要求测试误差为±0.003mm），校正完成（如图十三）。

图十二图十三3.9 圆的测量：3.9.1 测量小于屏幕的圆：3.9.1.1 将待测圆调至显示最清晰；3.9.1.2 选中测试圆的方式：采点测量圆、圆寻边（如图十四）；显示圆边均匀取点，取完点后测试数据自动弹出（如图十五）；图十四图十五（2）圆寻边测量圆：选中“圆寻边”功能键，再在圆内点击鼠标左键，显示出双红圆，将测量圆调至两红圆之间，再双击鼠标左键，得出测量数据（如图十六）；图十六3.9.2 测量大于屏幕的圆：3.9.2.1 将待测的边调至最清晰；3.9.2.2 选中“测量超过屏幕的圆”功能键（如十七），在待测圆的边按顺序取三点成线并双击鼠标左键，再移动待测圆，依次均匀测量其它边（至少取3边；取边数越多，测量值越准确），点击“计算结果”，得出测量数据（如图十八）；图十八图十七3.10 测量距离：3.10.1 将待测的边调至最清晰；序进行取线（如图十九）；直线寻边工具：在直线的一边取两点，再向另一边拉至直线在起始框内，再双击鼠标左键（如图二十）；图十九图二十3.10.3 再取点，再同时点线L1、P1进行“构造距离”，测试得点到线之间距离。

7.3关机步骤：7.3.1把Z 轴调到最高处； 7.3.2退出量测软； 7.3.3关闭电脑；7.3.4关掉测量机电源开关； 8.仪器介绍8.1测量机Z 轴 8.2上光镜 8.3玻璃工作台（物品放置台） 8.4电源开关 8.5测量机外壳 8.6软件控制界面 8.7操作盒 8.8紧急停止开关修改履历版次 作成时间 修改内容A.02015-06-28新发行。

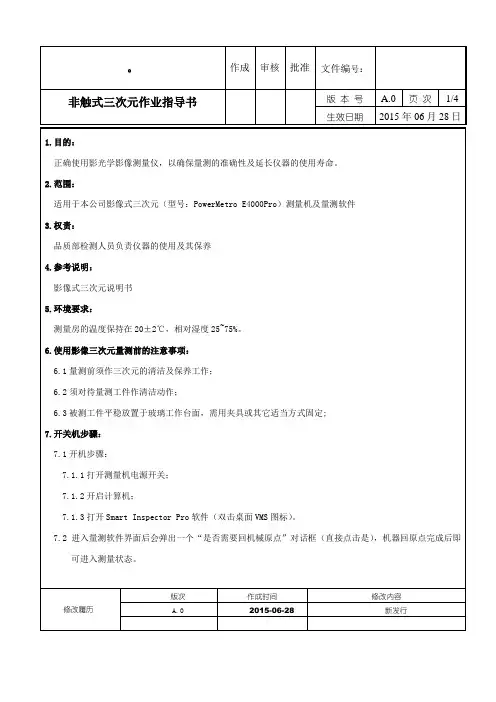

作成 审核 批准 文件编号：非触式三次元作业指导书版 本 号 A.0页 次1/3生效日期2015年06月28日5）关掉测量机电源开关4）关闭电脑1 243856 78。

作成审核批准文件编号：非触式三次元作业指导书版本号 A.0 页次3/4生效日期2015年06月28日9.影像三次元软件使用说明略（详见Smart Inspector Pro 3.0软件操作手册）10.保养及其他注意事项10.1保养;10.1.1使用完毕，工作面应随时擦拭干净，最后再罩上防护罩；10.1.2仪器的运动机构及及运动导轨应定期上润滑油；10.1.3玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，决不能用有机剂擦拭油漆表面，否则会使油漆表面失去光泽10.2注意事项10.2.1待测物件放入工作台时应轻拿轻放，避免玻璃工作台损坏；10.2.2测量过程中千万不可让Z轴或上光镜碰到被测物品；10.2.3禁止私自调整机内不可调整的参（已设定好的主参数）如有必要可找专业人员调整；修改履历版次作成时间修改内容A.02015-06-28新发行。

作成审核批准文件编号：。

XXX有限公司影像测量仪作业指导书1、目的使测量员能熟练掌握仪器的使用操作步骤。

2、范围设备名称：影像测量仪,型号：YF-4030 , XYZ轴行程400*300*30Omm。

3、术语和定义略4、职责测量员严格按照作业指导书操作使用仪器与日常保养5、工作流程和内容5.1 仪器介绍①Y向手轮，②倍数调节钮，③变焦距镜头，④Z向手轮，⑤坡璃载物台,⑥X向手轮，⑦底光源调节钮，⑧上光源调节钮，⑨电源开关。

详见使用说明书。

5.2.1 测量的工具栏，如下图，包括测量点，直线，圆，弧，椭圆，矩形，槽型，圆环，曲线等5.2.2 点的寻边工具a、十字线中心采单点：通过脚踏开关，或按SPACE键采集，十字线中心采点。

A鼠标采点：在影像上单击鼠标左键采点G对焦点：得到自动对焦的点d、鼠标自动采点：即自动在鼠标附件找到一个工件的边缘点。

A直线采点：按住左键不放，拉出直线，按SPACE键或双击鼠标采点。

工方型框取点：得到所框选范围内的点。

g、放大采点：在影像放大窗口，单击鼠标左键采点。

氏测量最高点：点击左键三下，按SPACE键或双击左耀采点。

5.2.3 直线和圆的寻边工具a、采点测量直线：用鼠标或十字线瞄准采点测量。

A直线寻边工具：点击左键三下，按SPACE键或双击左键采点。

C,测量超过屏幕的线：分段测量超过屏幕的直线，按Enter 键或计算按钮结束。

d 、采点测量圆：用鼠标或十字线瞄准采点测量。

A 圆寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。

t 测量超过屏幕的圆：分段测量超过屏幕的圆，按Enter 键或计算按钮结束。

g 、鼠标单击测量圆：用鼠标左键在要测量的圆的内部单击一下，即可以测量出圆来。

卜 框选测量多圆：在影像窗口拉出一个矩形框，然后松开鼠标，即在框内的所有圆都 会测量出来。

5.2.4 弧，椭圆，矩形测量工具00:⑥@ © E3 —I~~~I~~1~l -1~~……「一」一厂a 、采点测量弧：用鼠标或十字线瞄准采点测量A 弧寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。

M2.5D影像测量仪作业指导书
版次: A/1
建立日期:
2016/4/5
修订日期:
4 设备：
4.1 设备整体
4.2 仪器界面介绍5 菜单栏说明
萍乡市三善机电有限公司
M2.5D影像测量仪作业指导书
PSS-S-QJ-019
文件标题:文件编号:
1 目的:规范影像测量仪的正确使用、维护及保养性能.提高公司产品质量。

使检验人员能熟练掌握仪器的使用操作步骤、规范等明确化。

3 职责:操作员按正常操作步骤使用,负责机器维护及保养,并填写点检及保养记录表。

2.1 适合设备M2.5D影像测量仪,型号：VMDSY-SFQ120CNC 2.
2 操作人员,仅<量测设备使用权限>中指定的授限人员使用.
2 范围:
菜单窗口
视频窗口
绘图工具
测量比例
绘图方式
量测单元
判定结果
量测数据
量测图形窗
光栅坐标窗口
程式操作键
1#(Z)影像
2#(X)影像窗
缩放按钮
第1页，共14页。

1.0目的：为确保仪器正常运作和精度，提高仪器的工作效率，保证其在生产运作过程中保持最佳状态，从而使其能够更快而有效地工作。

2.0范围：适用精密事业部品管人员。

3.0使用前需知：3.1影像测量仪是高精度仪器在使用中需要轻拿轻放、严禁粗暴、防止用力无穷大而造成损坏仪器精度的现象发生。

3.2未经过培训人员不得动用该仪器。

3.3本仪器由指定人员负责保养与维护。

4.0操作步骤：4.1首先检查电源及插头是否接触正常。

4.2使用前应用干净的白棉布轻擦工作台面，保持干净清洁、无尘无污渍。

4.3打开电源开关：首先打开电脑电源开关；然后打开显示器电源开关；最后打开视频电源开关。

4.4打开2D影像测量软件，打开“参数”再进行光标尺归零动作，以保证非线性补偿的数据有效。

4.5打开视频影像开关，选择合适物镜的倍率。

4.6图像综合质量调整：4.6.1利用“对焦指示器”调节图像的清晰度，将黄色方框置于黑白相间处，调节旋转长降手柄，观察图像当黄色条纹右下显示值最大时，表示此图像最清晰。

4.6.2利用光源“调节指示器”调节上、下光源色方框，置于全白相间处，调节光源控制器。

当黄条纹达到蓝色区域，表示此时为最佳测量效果，未到蓝色区域或超出蓝色区域均会对测量结果产生误差。

4.7设定比尺：4.7.1标定方法：将标准片的十字线与软件的十字线重合。

4.7.2点击图标，即得出比例尺。

4.8测量工件：4.8.1将工件表面擦干净，注意工件不能有毛刺和其它杂物，然后将工件测量面朝上轻置在工作台面上。

4.8.2测量方法：4.8.2.1先点击“自动绘测”选择自动点选直线“指定工件边界点（至少两点），右键完成，测量结果在图无数据区上显示，如需保存和打印报表可点击输出Excel报表或输出Word文档。

4.8.2.2测量圆的直径和半径：先点击自动绘测选择“自动点选画圆”指定工作边界点（至少三点）右键完成，测量结果在图无数据区，如需保存和打印报表右点击输出Excel报表或输出Word文档。

精品可修改编辑*********修订履历 *********精品1目的:确保产品数据的准确性以及影像测量机使用方法的规范性。

2适用范围：适用于精密的微小零件、软体零件、薄壁件的测量，广泛应用于电子产品、手表机械零件、橡胶塑料、冲压件等。

3软件介绍：3.1 开机步骤：3.1.1插上各部分电源（注意各部分连接是否处于正常状态）；3.1.2打开电脑主机和显示器；3.1.3打开软件；3.1.4将工作台放置中间位置，左右移动和前后移动，找到零点；3.1.5选择合适的放大倍数（根据被测工件大小进行选择）；3.1.6在薄膜开关上选择顶灯或者底灯开关，调节亮度旅钮（根据被测工件的要求进行选择）3.1.7最后对选择的放大倍数进行标定完成操作。

3.2软件使用说明：TVtJi US •■如曲w■応片脚■氐X 町US £[I * • 0 魁-• »IT D 4 0 4i L S U IZ J\i—1 t J塾冷rfcfrliliw * h F3.2.13.2.2开始使用请先用鼠标左击校正处理，再左击寻找直到程序提示找到机台的绝对基点为止。

怎样绘图开启影像：打开菜单：“测量/摄影”即可开启影像。

绘图：下面以画圆为例，移动工作台，将工件的圆形边缘对准影像区十字线的中心。

按下XY轴尺中，依照提示，左右、上下移动工作台,可修改编辑精品第三或者更多的点，按鼠标右键结束，就绘制出一个圆，此时按“适合视窗”按钮，即可 在绘图窗口看到刚才所绘的图形。

323 怎样测量A 、 单个物件：（以测量一个圆为例）先绘制出一个圆，然后把鼠标移到这个圆上，这时，圆显示为高亮，同时，在程序的“详细资料 区”显示出这个圆的基本参数，比如圆心、大小半径、真圆度和面积等。

B 、 两个物件之间：（以测量两个圆的圆心距为例）先绘制出两个圆，然后按工具条的两圆心距按钮，把鼠标移到其中一个圆上，这时，这个圆显示为高亮，按下鼠标左键，再移动鼠标到另一个圆上，按下鼠标左键，在程序的“详细资料 区”将生成一个新物件（一条直线），这条直线的长度即为刚才所测的两圆之间的圆心距离，我 们可以在“详细资料区”查看刚才生成的直线的基本参数，比如起点坐标、终点坐标和长度等。

相关表单里；（机器具体功能及方法请参见影像测量仪“使用说明书”）是水平或垂直。

******科技有限公司2.5次元影像测量仪作业指导书“关闭”，电脑即可自动关机，最后关闭电源及清扫机器。

2：机器有效量程为：X:400*Y:300*Z:200，精度误差为2.5+L/200μm；每次开启机器，二：测量应先归零及校准；测量时避免震动及移动产品，更不可随意变换放大倍率； 1：校准OK后，根据产品特性及要求选择相应功能键进行测量；并将结果记录在3：待测工件应去除毛刺及擦拭干净；测量时必须校平，以保证工件与机器平台4：快速移动机器时应先松开锁紧螺丝，否则将会给机器和丝轴带来损伤；2：关机 = 主菜单“文件”→选择“退出”或点击右上角 图标，五：注意事项退出测量系统 →点击桌面左下角的“开始”菜单选择“关闭计算机”→点1：不可将机器置于灰尘多、震动大、温湿度变化大的环境；关电子元器件；2：应定期对机器运动部位给油保养，特别是线性滑轨，并做好必要的防护； 3：机器应在(温度20℃±2℃湿度45%-65%)的环境下进行作业并防止震动或不水平；1：直接从测量结果视窗中读取；也可通过动态视窗直接读取！四：保养与维护1：机器应保持清洁；当脏污时，不可直接用水或油来擦拭，以免电击或损伤相 1：开机、校准 = 打开电脑，进入桌面→用鼠标双击GOOD VISION 3DM+PROBE图标， 过校正的倍率文件来使用，前提是放大倍率必须与倍率文件相同； 稍等片刻后， 软件自动运行并进入测量视窗→开启影像底光或顶光→选择镜头的放大倍率，3：在测量中光源选择要合理、适中，不可太亮或抖动机器及移动产品；并调整好焦距,使用校正片进行影像校正(如下)→校正成功后就可以进行测量了。

三：读数生效日期：*修订表NO：核准/日期：*作 业 步 骤一：准备2：在测量过程中不可随意变换放大倍率，否则、检测结果将失效；但可选择经作业指导书文件编号第1页，共1页编制/日期：*制定日期：*版次：A审核/日期：*影像自动校正步骤：1、用鼠标进入参数菜单栏下的设定绘图面的比例尺，选择自动设置，点击确认跳出左图的画面；2、调整校正片的位置，使闪动的红色小圆置于校正片上的1个小圆内，点击鼠标左键，进入第二轴的校正，第二轴校正完成后再进入第三轴校正，第二第三轴校正原理同第一轴。

作业指导书编号
部门体系技术部检验影像测量仪作业指导书
版次
一、目的：使操作员能熟练掌握影像测量仪器的操作步骤及方法。

二、适用：适用于本公司二次元影像检测仪。

三、步骤：
3.1操作步骤
3.1.1开机
3.1.2开起电脑
3.1.3打开运用软件
3.1.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

3.1.5角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。

3.1.6平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

四、关机
4.1观察数显表有无异常现象，如有异常现象应产即切断电源。

4.2关闭投影机上的灯后，按下”POWER”键后关闭电源开关。

3
制定审核批准
2
1
改订年月日改订内容
制定。
