AutoCAD2007操作教程AutoCAD是一款电脑辅助设计软件，是工程师和设计师必不可少的工具之一。
本文将会介绍AutoCAD2007的基本操作，包括绘图命令、修改命令、视图命令、文本命令、层命令等等。
绘图命令直线命令直线是AutoCAD最常用的绘图命令之一，它可以用来连接两个点，绘制直线。
操作步骤如下：1.打开AutoCAD软件，进入绘图界面。
2.点击“直线”图标或输入“line”命令。
3.在画布上点击第一个点，再点击第二个点，即可完成一条直线的绘制。
圆命令圆是AutoCAD中另一个常用的绘图命令，它可以用来绘制圆形。
操作步骤如下：1.点击“圆”图标或输入“circle”命令。
2.在画布上点击中心点，并设定半径的值，即可完成圆形的绘制。
矩形命令矩形是一个有四个直角的四边形，是AutoCAD中可绘制的图形之一。
操作步骤如下：1.点击“矩形”图标或输入“rectangle”命令。
2.在画布上点击一点表示左上角的点，再点击一点表示右下角的点，即可完成矩形的绘制。
修改命令移动命令移动命令可以让你移动绘图中的对象，操作步骤如下：1.选择你需要移动的对象。
2.点击“移动”图标或输入“move”命令。
3.指定一个基准点，用于确定对象的位置。
4.指定一个移动的目标点。
拷贝命令拷贝命令可以让你复制一个对象到另一个位置，操作步骤如下：1.选择你需要拷贝的对象。
2.点击“拷贝”图标或输入“copy”命令。
3.指定一个基准点，用于确定拷贝对象的方向。
4.指定一个拷贝的目标点。
擦除命令擦除命令可以让你将不需要的图形对象删除，操作步骤如下：1.选择你需要删除的对象。
2.点击“擦除”图标或输入“erase”命令。
3.指定需要删除的对象。
视图命令缩放命令缩放命令可以让你在视图中缩放一个或多个对象，操作步骤如下：1.选择你需要缩放的对象。
2.点击“缩放”图标或输入“scale”命令。
3.指定一个基准点，用于确定缩放对象的中心点。
CAD2007指令集直线：L 圆：C 弧：A 椭圆：EL 矩形：REC 圆环：DO 多义线：PL 点：PO 图样填充：H 样条曲线：SPL 双点射线：XL册除：E 复制：CO或CP 镜像：MI 阵列：AR 移动：M 旋转：RO 比例缩放：SC 折断：BR 剪切：TR 延伸：EX 倒角：CHA圆角：F 视窗缩放：Z 视窗平移：P 图块定义：B 标注高置：D 插入：-I 拉伸图形：S 偏移：O 炸开：X 定义字体：ST编辑标注文字：DIMTEDIT 文字样式：DD或STYLE/STYLE 单行文字：TEXT 编辑文字：MTEXT（MT）查找：FIND 拼定检查：SPELL（SP）单位：UNITS 图形界限：CINITS 光标移动间距：SNAP（SN）端点：END 交点：INT 圆心：CEN 节点：NOD 垂足：PER最近点：NEA 基点：FRO 草图高置：DSETTINGS/OSNAP 图层：LAYER 线型控制：CINETYPE 中心：MID 外观交点：APPINT象限点：QUA 插入点：INS 切点：TAN 延伸：EXT 临时追踪点：TT 编辑标注：ED 样条曲线：SPL 双点射线：XL三维旋转：ROTATE 3D 三维镜像：MIRROR 3D 三维阵列：3DARRAY（3A）剖切：SLICE（SL）并集：UNION（UNI）干涉：INTERFERE（INF）交集：INTERSECT（IN）差集：SUBTRACT（SU）命名视图：VIEW/DDVIEW/VIEW 视点：VPOINT/DDVPOINT三维面：3DFACE（3F）旋转曲面：REVSRRF 平移曲面：TABSURF 直纹曲面：RULESURF 边界曲面：EDGESURF 三维网格：3DMESH长方体：BOX 球体：SPHERE 圆柱体：CYLINDER 圆锥体：CONE 楔体：WEDGE （WE）位伸：EXTRUDE（EXT）旋转：REVOLVE（REV）线型控制：CINETYPE 多行文本：MT 水平标注：DLI 平齐标注：DAL 基差标注：DBA 边续标注：DCO 半径标注：DRA 直径标注：DDI角度标注：DAN 线宽标注：CWIGHT 颜色控制：COLOR 实时缩放：ZOOM（Z）快速缩放：VIEWRES 实时平移：PAN/-PAN（P）恢复：OOPS 放弃：UNDO 重做：REDO 点坐标：ID 距离：DIST 面积：ATEA 图形空间切换：MSPACE/PSPACE多视窗：VIEWPORTS/VPORTS 取消：CTRL+Z 重复：CTRL+Y 存档：W 字体炸开：TXTEXP 单行文本：DT 坐标标注：DOR 指引标注：LE中心标注：DCE 形位公差：TOL 拉伸实体：EXT 旋转实体：REV 求并运算：UNI 求差运算：SU 求交运算：IN 剖切运算：SL实体剖面：SEC 消隐：HI 锁点：OS 正交：F8 环境设置：OPAutoCAD快捷键快捷键执行命令命令说明3A 3DARRAY 三维阵列3DO 3DORBIT 三维动态观察器3F 3DFACE 三维表面3P 3DPOL Y 三维多义线 A ARC 圆弧ADC ADCENTER AutoCAD设计设计中心AA AREA 面积AL ALIGN 对齐（适用于二维和三维）AP APPLOAD 加载、卸载应用程序AR ARRAY 阵列*AR *ARRAY 命令式阵列ATT ATTDEF 块的属性*ATT *ATTDEF 命令式块的属性A TE A TTEDIT 编辑属性ATE *ATTEDIT 命令式编辑属性A TTE *ATTEDIT 命令式编辑属性 B BLOCK 对话框式图块建立*B *BLOCK 命令式图块建立BH BHATCH 对话框式绘制图案填充BO BOUNDARY 对话框式封闭边界建立*BO *BOUNDARY 命令式封闭边界建立BR BREAK 打断C CIRCLE 圆CHA PROPERTIES 对话框式对象特情修改*CH CHANGE 命令式特性修改CHA CHAMFER 倒角COL COLCR 对话框式颜色设定COLOUR COLCR 对话框式颜色设定CO COPY 复制D DIMSTYLE 尺寸样式设定DAL DIMALIGNED 对齐式线性标注DAN DIMANGULAR 角度标注DBA DIMBASELINE 基线式标注DBC DBCONNECT 提供到外部数据库表的接口DCE DIMCENTER 圆心标记DCO DIMCONTINUE 连续式标注DDA DIMDISASSOCIATE 标注不关联DDI DIMDIAMETER 直径标注DED DIMEDIT 尺寸修改DI DIST 测量两点间距离DIV DIVIDE 等分布点DLI DIMLINEAR 线性标注DO DONUT 双圆DOR DIMORDIMATE 坐标式标注DOV DIMOVERRIDE 更新标注变量DR DRAWORDER 显示顺序DRA DIMRADIUS 半径标注DRE DIMREASSOCIATE 标注关联DS DSETTINGS 捕捉设定DST DIMSTYLE 尺寸样式设定DT DTEXT 写入文字DV DVIEW 定义平行投影或透视投影视图 E ERASE 删除对象ED DDEDIT 单行文字修改EL ELLIPSE 椭圆EX EXTEND 延伸EXIT QUIT 退出EXP EXPORT 输出文件EXT EXTRUDE 将二维对象拉伸为三、维维实体 F FILLET 倒圆角FI FILTER 过滤器G GROUP 对话框式选择集设定*G *GROUP 命令式选择集设定GR DDGRIPS 夹点控制设定H BHATCH 对话框式绘制图案填充*H HATCH 命令式绘制图案填充HE HATCHEDIT 编辑图案填充HI HIDE 消隐I INSERT 对话框式插入图块*I *INSERT 命令式插入图块IAD IMAGEADJUST 图像调整IAT IMAGEATTACH 并入图像ICL IMAGECLIP 截取图像IM IMAGE 对话框式附着图像*IM *IMAGE 命令式贴附图像IMP IMPORT 输入文件IN INTERSECT 将相交实体或面域部分创建INF IMTERFERE 由共同部分创建三维实体IO INSERTOBJ 插入对象L LINE 画线LA LAYER 对话框式图层控制*LA *LAYER 命令式图层控制LE QLEADER 引导线标注LRN LENGTHEN 长度LI LIST 查询对象文件LINEWEIGHT LWEIGHT 线宽LO *LAYOUT 配置设定LS LIST 查询对象文件LT LINETYPE 对话框式线型加载*LT *LINETYPE 命令式线型加载LTYPE LINETYPE 对话框式线型加载*LTYPE *LINETYPE 命令式线型加载LTS LTSCALE 设置线型比例因子LW LWEIGHT 线宽设定M MOVE 搬移对象MA MATCHPROP 对象特性复制ME MEASURE 量测等距布点MI MIRROR 镜像对象ML MLINE 绘制多线MO PROPERTIES 对象特性修改MS MSPACE 从图纸空间转换支模型空间MT MTEXT 多行文字写入MV MVIEW 浮动视口O OFFSET 偏移复制OP POPTIONS 选项ORBIT 3DORBIT 三维动态观察器OS OSNAP 对话框式对象捕捉设定*OS *OSNAP 命令式对象捕捉设定P PAN 即时平移*P *PAN 两点式平移控制PA PASTESPEC 选择性粘贴PARTIALOPEN *PASTESPEC 将指定的对象加载对新图形中PE PEDIT 编辑多义线PL PLINE 绘制多义线PO POINT 绘制点POL POL YGON 绘制正多边型PR OPTIONS 选项PRCLOSE PROPERTIESCLOSE 关闭对象特性修改对话框PROPS PROPERTIES 对象特性修改PRE PREVIEW 输出预览PRINT PLOT 打印输出PS PSPACE 图线空间PTW PUBLISHTIWEB 发送支网页PU PURGE 肃清无用对象*PU *PURGE 命令式肃清无用对象R REDRAW 重绘RA REDRAWALL 所有视口重绘RE REGEN 重新生成REA REGENALL 所有视口重新生成REC RECTANGLE 绘制矩形REG REGION 三维面域REN REBAME 对话框式重命名*REN *REBAME 命令式重命名REV REVOLVE 利用绕轴旋转二维对象创建三维体RM DDRMODES 打印辅助设定RO ROTATE 旋转RPR RPREF 设置渲染参考RR RENDER 渲染S STRETCH 拉伸SC SCALE 比例缩放SCR SCRIPT 调入剧本文件SE DSETTINGS 捕捉设定SEC DECTION 通过使平面与实体相交创建面域SET SETV AR 设定变量值SHA SHADE 着色SL SLICE 用平面剖切实体SN SNAP 捕捉控制SO SOLID 填实的三边形或四边形SP SEELL 拼字SPL SPLINE 样条曲线SPE SPLINEDIT 编辑样条曲线ST STYLE 字型设定SU SUBTRACT 差集运算T MTEXT 对话框式多行文字写入*T *MTEXT 命令式多行文字写入TA TABLET 数字化仪规划TH THICKNESS 厚度TI TILEMODE 图线空间和模型空间设定切换TO TOOLBAR 工具栏设定TOL TOLERANCE 公差符号标注TOR TORUS 圆环TR TRIM 修剪UC DDUCS 用户坐标系UCP DDUCSP 设置正交窗口UN UNITS 对话框式单位设定*UN *UNITS 命令式单位设定UNI UNION 并集运算V VIEW 对话框式视图控制*V *VIEW 视图控制VP DDVPOPINT 视点*VP WPOINT 命令式视点W WBLOCK 对话框式图块写出*W *WBLOCK 命令式图块写出WE WEDGE 三维楔体X EXPLODE 分解XA XA TTACH 贴附外部参考XB XBIND 并入外部参考*XB *XBIND 命令式并入外部参考XC XCLIP 截取外部参考XL XLINE 构造线XR XREF 对话框式外部参考控制*XR *XREF 命令式外部参考控制Z ZOOM 视口缩入控制CTRL+A 编组CTRL+B 捕捉CTRL+C 复制CTRL+D 坐标CTRL+E 等轴测平面CTRL+F 对象捕捉CTRL+G 删格CTRL+J CTRL+SHIFT+S 图形另存为CTRL+K 超级链接LCTRL+L 正交CTRL+M 帮助CTRL+N 新建CTRL+O 打开CTRL+P 打印CTRL+Q 退出CTRL+S 保存CTRL+T 数字化仪CTRL+U CTRL+F10 极轴CTRL+V 粘贴CTRL+W 对象跟踪CTRL+X 剪切CTRL+z 退回CTRL+1 对象特性CTRL+2 CAD设计中心CTRL+6 数据源CTRL+F6 切换当前窗口CTRL+F8 运行部件CTRL+SHIFT+C 带基点复制。
cad2007常用命令大全cad2007命令大全直线：L圆：C弧：A椭圆：EL矩形：REC圆环：DO多义线：PL点：PO图样填充：H样条曲线：SPL双点射线：XL册除：E复制：CO或CP镜像：MI阵列：AR移动：M旋转：RO比例缩放：SC折断：BR剪切：TR延伸：EX倒角：CHA圆角：F视窗缩放：Z视窗平移：P图块定义：B标注高置：D插入：-I拉伸图形：S偏移：O炸开：X定义字体：ST编辑标注文字：DIMTEDIT文字样式：DD或STYLE/STYLE 单行文字：TEXT编辑文字：MTEXT（MT）查找：FIND拼定检查：SPELL（SP）单位：UNITS图形界限：CINITS光标移动间距：SNAP（SN）端点：END交点：INT圆心：CEN节点：NOD垂足：PER最近点：NEA基点：FRO草图高置：DSETTINGS/OSNAP 图层：LAYER线型控制：CINETYPE中心：MID外观交点：APPINT象限点：QUA插入点：INS切点：TAN延伸：EXT临时追踪点：TT编辑标注：ED样条曲线：SPL双点射线：XL三维旋转：ROTATE 3D三维镜像：MIRROR 3D三维阵列：3DARRAY（3A）剖切：SLICE（SL）并集：UNION（UNI）干涉：INTERFERE（INF）交集：INTERSECT（IN）差集：SUBTRACT（SU）命名视图：VIEW/DDVIEW/VIEW 视点：VPOINT/DDVPOINT三维面：3DFACE（3F）旋转曲面：REVSRRF平移曲面：TABSURF直纹曲面：RULESURF边界曲面：EDGESURF三维网格：3DMESH长方体：BOX球体：SPHERE圆柱体：CYLINDER圆锥体：CONE楔体：WEDGE（WE）位伸：EXTRUDE（EXT）旋转：REVOLVE（REV）线型控制：CINETYPE多行文本：MT水平标注：DLI平齐标注：DAL基差标注：DBA边续标注：DCO半径标注：DRA直径标注：DDI角度标注：DAN线宽标注：CWIGHT颜色控制：COLOR实时缩放：ZOOM（Z）快速缩放：VIEWRES实时平移：PAN/-PAN（P）恢复：OOPS放弃：UNDO重做：REDO点坐标：ID距离：DIST面积：ATEA图形空间切换：MSPACE/PSPACE 多视窗：VIEWPORTS/VPORTS 取消：CTRL+Z重复：CTRL+Y存档：W字体炸开：TXTEXP单行文本：DT坐标标注：DOR指引标注：LE中心标注：DCE形位公差：TOL拉伸实体：EXT旋转实体：REV求并运算：UNI求差运算：SU求交运算：IN剖切运算：SL实体剖面：SEC消隐：HI锁点：OS正交：F8环境设置：OPAutoCAD快捷键快捷键执行命令命令说明3A 3DARRAY 三维阵列3DO 3DORBIT 三维动态观察器3F 3DFACE 三维表面3P 3DPOLY 三维多义线A ARC 圆弧ADC ADCENTER AutoCAD设计设计中心AA AREA 面积AL ALIGN 对齐（适用于二维和三维）AP APPLOAD 加载、卸载应用程序AR ARRAY 阵列*AR *ARRAY 命令式阵列ATT ATTDEF 块的属性*ATT *ATTDEF 命令式块的属性ATE ATTEDIT 编辑属性ATE *ATTEDIT 命令式编辑属性ATTE *ATTEDIT 命令式编辑属性B BLOCK 对话框式图块建立*B *BLOCK 命令式图块建立BH BHATCH 对话框式绘制图案填充BO BOUNDARY 对话框式封闭边界建立*BO *BOUNDARY 命令式封闭边界建立BR BREAK 打断C CIRCLE 圆CHA PROPERTIES 对话框式对象特情修改*CH CHANGE 命令式特性修改CHA CHAMFER 倒角COL COLCR 对话框式颜色设定COLOUR COLCR 对话框式颜色设定CO COPY 复制D DIMSTYLE 尺寸样式设定DAL DIMALIGNED 对齐式线性标注DAN DIMANGULAR 角度标注DBA DIMBASELINE 基线式标注DBC DBCONNECT 提供到外部数据库表的接口DCE DIMCENTER 圆心标记DCO DIMCONTINUE 连续式标注DDA DIMDISASSOCIATE 标注不关联DDI DIMDIAMETER 直径标注DED DIMEDIT 尺寸修改DI DIST 测量两点间距离DIV DIVIDE 等分布点DLI DIMLINEAR 线性标注DO DONUT 双圆DOR DIMORDIMATE 坐标式标注DOV DIMOVERRIDE 更新标注变量DR DRAWORDER 显示顺序DRA DIMRADIUS 半径标注DRE DIMREASSOCIATE 标注关联DS DSETTINGS 捕捉设定DST DIMSTYLE 尺寸样式设定DT DTEXT 写入文字DV DVIEW 定义平行投影或透视投影视图E ERASE 删除对象ED DDEDIT 单行文字修改EL ELLIPSE 椭圆EX EXTEND 延伸EXIT QUIT 退出EXP EXPORT 输出文件EXT EXTRUDE 将二维对象拉伸为三、维维实体F FILLET 倒圆角FI FILTER 过滤器G GROUP 对话框式选择集设定*G *GROUP 命令式选择集设定GR DDGRIPS 夹点控制设定H BHATCH 对话框式绘制图案填充*H HATCH 命令式绘制图案填充HE HATCHEDIT 编辑图案填充HI HIDE 消隐I INSERT 对话框式插入图块*I *INSERT 命令式插入图块IAD IMAGEADJUST 图像调整IAT IMAGEATTACH 并入图像ICL IMAGECLIP 截取图像IM IMAGE 对话框式附着图像*IM *IMAGE 命令式贴附图像IMP IMPORT 输入文件IN INTERSECT 将相交实体或面域部分创建INF IMTERFERE 由共同部分创建三维实体IO INSERTOBJ 插入对象L LINE 画线LA LAYER 对话框式图层控制*LA *LAYER 命令式图层控制LE QLEADER 引导线标注LRN LENGTHEN 长度LI LIST 查询对象文件LINEWEIGHT LWEIGHT 线宽LO *LAYOUT 配置设定LS LIST 查询对象文件LT LINETYPE 对话框式线型加载*LT *LINETYPE 命令式线型加载LTYPE LINETYPE 对话框式线型加载*LTYPE *LINETYPE 命令式线型加载LTS LTSCALE 设置线型比例因子LW LWEIGHT 线宽设定M MOVE 搬移对象MA MATCHPROP 对象特性复制ME MEASURE 量测等距布点MI MIRROR 镜像对象ML MLINE 绘制多线MO PROPERTIES 对象特性修改MS MSPACE 从图纸空间转换支模型空间MT MTEXT 多行文字写入MV MVIEW 浮动视口O OFFSET 偏移复制OP POPTIONS 选项ORBIT 3DORBIT 三维动态观察器OS OSNAP 对话框式对象捕捉设定*OS *OSNAP 命令式对象捕捉设定P PAN 即时平移*P *PAN 两点式平移控制PA PASTESPEC 选择性粘贴PARTIALOPEN *PASTESPEC 将指定的对象加载对新图形中PE PEDIT 编辑多义线PL PLINE 绘制多义线PO POINT 绘制点POL POLYGON 绘制正多边型PR OPTIONS 选项PRCLOSE PROPERTIESCLOSE 关闭对象特性修改对话框PROPS PROPERTIES 对象特性修改PRE PREVIEW 输出预览PRINT PLOT 打印输出PS PSPACE 图线空间PTW PUBLISHTIWEB 发送支网页PU PURGE 肃清无用对象*PU *PURGE 命令式肃清无用对象R REDRAW 重绘RA REDRAWALL 所有视口重绘RE REGEN 重新生成REA REGENALL 所有视口重新生成REC RECTANGLE 绘制矩形REG REGION 三维面域REN REBAME 对话框式重命名*REN *REBAME 命令式重命名REV REVOLVE 利用绕轴旋转二维对象创建三维体RM DDRMODES 打印辅助设定RO ROTATE 旋转RPR RPREF 设置渲染参考RR RENDER 渲染S STRETCH 拉伸SC SCALE 比例缩放SCR SCRIPT 调入剧本文件SE DSETTINGS 捕捉设定SEC DECTION 通过使平面与实体相交创建面域SET SETVAR 设定变量值SHA SHADE 着色SL SLICE 用平面剖切实体SN SNAP 捕捉控制SO SOLID 填实的三边形或四边形SP SEELL 拼字SPL SPLINE 样条曲线SPE SPLINEDIT 编辑样条曲线ST STYLE 字型设定SU SUBTRACT 差集运算T MTEXT 对话框式多行文字写入*T *MTEXT 命令式多行文字写入TA TABLET 数字化仪规划TH THICKNESS 厚度TI TILEMODE 图线空间和模型空间设定切换TO TOOLBAR 工具栏设定TOL TOLERANCE 公差符号标注TOR TORUS 圆环TR TRIM 修剪UC DDUCS 用户坐标系UCP DDUCSP 设置正交窗口UN UNITS 对话框式单位设定*UN *UNITS 命令式单位设定UNI UNION 并集运算V VIEW 对话框式视图控制*V *VIEW 视图控制VP DDVPOPINT 视点*VP WPOINT 命令式视点W WBLOCK 对话框式图块写出*W *WBLOCK 命令式图块写出WE WEDGE 三维楔体X EXPLODE 分解XA XATTACH 贴附外部参考XB XBIND 并入外部参考*XB *XBIND 命令式并入外部参考XC XCLIP 截取外部参考XL XLINE 构造线XR XREF 对话框式外部参考控制*XR *XREF 命令式外部参考控制Z ZOOM 视口缩入控制CTRL+A 编组CTRL+B 捕捉CTRL+C 复制CTRL+D 坐标CTRL+E 等轴测平面CTRL+F 对象捕捉CTRL+G 删格CTRL+J CTRL+SHIFT+S 图形另存为CTRL+K 超级链接LCTRL+L 正交CTRL+M 帮助CTRL+N 新建CTRL+O 打开CTRL+P 打印CTRL+Q 退出CTRL+S 保存CTRL+T 数字化仪CTRL+U CTRL+F10 极轴CTRL+V 粘贴CTRL+W 对象跟踪CTRL+X 剪切CTRL+z 退回CTRL+1 对象特性CTRL+2 CAD设计中心CTRL+6 数据源CTRL+F6 切换当前窗口CTRL+F8 运行部件CTRL+SHIFT+C 带基点复制1、对象特性ADC , *ADCENTER（设计中心“Ctrl＋2”）CH , MO *PROPERTIES(修改特性“Ct rl＋1”)MA , *MATCHPROP（属性匹配）ST , *STYLE（文字样式） <BR< p>COL , *COLOR（设置颜色）LA , *LAYER（图层操作）LT , *LINETYPE（线形）LTS , *LTSCALE（线形比例）LW , *LWEIGHT （线宽）UN , *UNITS（图形单位）ATT , *ATTDEF（属性定义）ATE , *ATTEDIT（编辑属性）BO , *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL , *ALIGN（对齐）EXIT , *QUIT（退出）EXP , *EXPORT（输出其它格式文件）IMP , *IMPORT（输入文件）OP ,PR *OPTIONS（自定义CAD设置）PRINT , *PLOT（打印）PU , *PURGE（清除垃圾）R , *REDRAW（重新生成）REN , *RENAME（重命名）SN , *SNAP（捕捉栅格）DS , *DSETTINGS（设置极轴追踪）OS , *OSNAP（设置捕捉模式）PRE , *PREVIEW（打印预览）TO , *TOOLBAR（工具栏）V , *VIEW（命名视图）AA , *AREA（面积）DI , *DIST（距离）LI , *LIST（显示图形数据信息2、绘图命令：PO , *POINT（点）L , *LINE（直线）XL , *XLINE（射线）PL , *PLINE（多段线）ML , *MLINE（多线）SPL , *SPLINE（样条曲线）POL , *POLYGON（正多边形）REC , *RECTANGLE（矩形）C , *CIRCLE(圆)A , *ARC(圆弧)DO , *DONUT（圆环）EL , *ELLIPSE（椭圆）REG , *REGION（面域）MT , *MTEXT（多行文本）T , *MTEXT（多行文本）B , *BLOCK（块定义）I , *INSERT（插入块）W , *WBLOCK（定义块文件）DIV , *DIVIDE（等分）H , *BHATCH（填充）3、修改命令：CO , *COPY（复制）MI , *MIRROR（镜像）AR , *ARRAY（阵列）O , *OFFSET（偏移）RO , *ROTATE（旋转）M , *MOVE（移动）E , DEL键 *ERASE（删除）X , *EXPLODE（分解）TR , *TRIM（修剪）EX , *EXTEND（延伸）S , *STRETCH（拉伸）LEN , *LENGTHEN（直线拉长）SC , *SCALE（比例缩放）BR , *BREAK（打断）CHA , *CHAMFER(倒角)F , *FILLET（倒圆角） <BR< p> PE , *PEDIT（多段线编辑）ED , *DDEDIT（修改文本）4、视窗缩放：P , *PAN（平移）Z＋空格＋空格 , *实时缩放Z , *局部放大Z+P , *返回上一视图Z＋E , *显示全图5、尺寸标注：DLI , *DIMLINEAR（直线标注）DAL , *DIMALIGNED（对齐标注）DRA , *DIMRADIUS（半径标注）DDI , *DIMDIAMETER（直径标注）DAN , *DIMANGULAR（角度标注）DCE , *DIMCENTER（中心标注）DOR , *DIMORDINATE（点标注）TOL , *TOLERANCE（标注形位公差）LE , *QLEADER（快速引出标注）DBA , *DIMBASELINE（基线标注）DCO , *DIMCONTINUE（连续标注）D , *DIMSTYLE（标注样式）DED , *DIMEDIT（编辑标注）DOV , *DIMOVERRIDE(替换标注系统变量) 6.常用CTRL快捷键＋1 *PROPERTIES(修改特性)＋2 *ADCENTER（设计中心）＋O *OPEN（打开文件）＋N、M *NEW（新建文件）＋P *PRINT（打印文件）＋S *SAVE（保存文件）＋Z *UNDO（放弃）＋X *CUTCLIP（剪切）＋C *COPYCLIP（复制）＋V *PASTECLIP（粘贴）＋B *SNAP（栅格捕捉）＋F *OSNAP（对象捕捉）＋G *GRID（栅格）＋L *ORTHO（正交）＋W *（对象追踪）＋U *（极轴）7.常用功能键*HELP（帮助）*（文本窗口）*OSNAP（对象捕捉）*GRIP（栅格）*ORTHO（正交）。

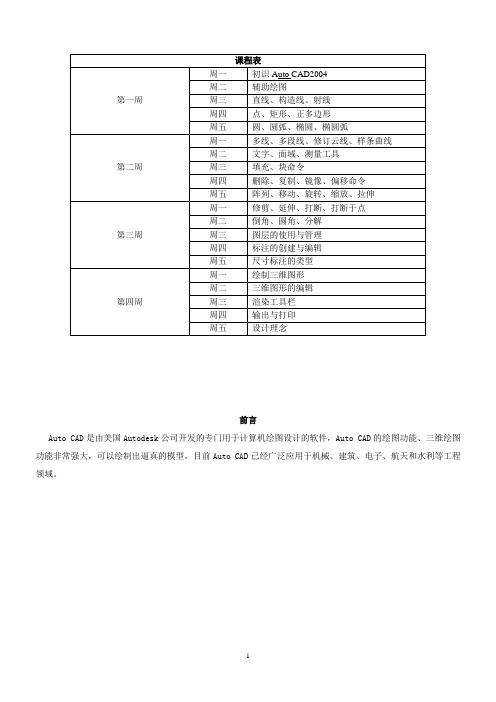

课程表第一周周一初识Auto CAD2004周二辅助绘图周三直线、构造线、射线周四点、矩形、正多边形周五圆、圆弧、椭圆、椭圆弧第二周周一多线、多段线、修订云线、样条曲线周二文字、面域、测量工具周三填充、块命令周四删除、复制、镜像、偏移命令周五阵列、移动、旋转、缩放、拉伸第三周周一修剪、延伸、打断、打断于点周二倒角、圆角、分解周三图层的使用与管理周四标注的创建与编辑周五尺寸标注的类型第四周周一绘制三维图形周二三维图形的编辑周三渲染工具栏周四输出与打印周五设计理念前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
第一课时初识Auto CAD 2007本课重点与难点：●教师与学生之间做好勾通，互相了解。
●了解AutoCAD的发展史与界面组成。
●认识AutoCAD的应用领域，让学生了解软件的专业特点及在校的优势，认识本专业在国内的发展历程及毕业后的前景。
一、CAD的概述C→Computer电脑A→Aided辅助D→Design设计CAD为电脑辅助设计软件AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业二、应用领域1、建筑设计2、机械制图3、化工电子4、土水工程三、CAD的发展史初级阶段→在1982年11月出现了Auto CAD1.0的版本1983年4月出现了Auto CAD1.2的版本1983年8月出现了Auto CAD1.3的版本1983年10月出现了Auto CAD1.4的版本1984年10月出现了Auto CAD2.0的版本发展阶段→1985年5月出现了Auto CAD2.17和2.18的版本出现了鼠标滚轴1986年6月出现了Auto CAD2.5的版本1987年9月出现了Auto CAD9.0和9.03的版本高级发展阶段→1988年8月出现了Auto CAD R 12.0版本1988年12月出现了Auto CAD R 12.0 for Dos1996年6月出现了Auto CAD R 12.0 for Windows高级发展阶段→1998年1月出现了Auto CAD R 13.0 for Windows1999年1月出现了Auto CAD 2000 for Windows2001年9月出现了Auto CAD 2002for Windows2003年5月出现了Auto CAD 2004 for Windows四、打开方式：1、双击桌面CAD图标2、开始——程序——Autodesk——Auto CAD2004五、CAD的界面组成：标题栏。

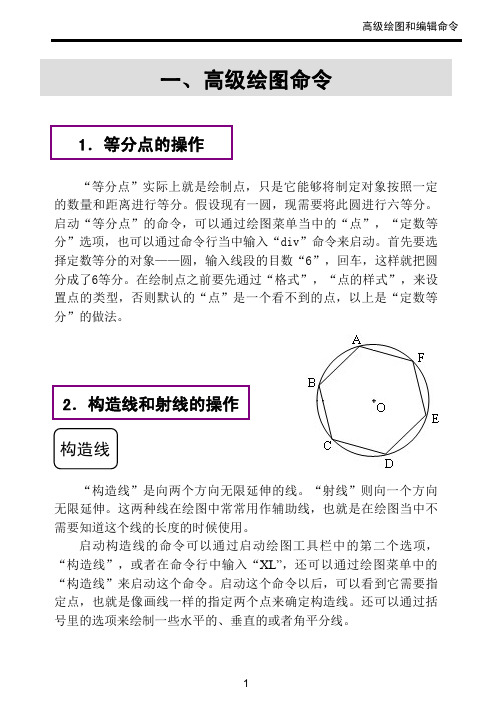

一、高级绘图命令1．等分点的操作“等分点”实际上就是绘制点，只是它能够将制定对象按照一定的数量和距离进行等分。
假设现有一圆，现需要将此圆进行六等分。
启动“等分点”的命令，可以通过绘图菜单当中的“点”，“定数等分”选项，也可以通过命令行当中输入“div”命令来启动。
首先要选择定数等分的对象——圆，输入线段的目数“6”，回车，这样就把圆分成了6等分。
在绘制点之前要先通过“格式”，“点的样式”，来设置点的类型，否则默认的“点”是一个看不到的点，以上是“定数等分”的做法。
2．构造线和射线的操作“构造线”是向两个方向无限延伸的线。
“射线”则向一个方向无限延伸。
这两种线在绘图中常常用作辅助线，也就是在绘图当中不需要知道这个线的长度的时候使用。
启动构造线的命令可以通过启动绘图工具栏中的第二个选项，“构造线”，或者在命令行中输入“XL”，还可以通过绘图菜单中的“构造线”来启动这个命令。
启动这个命令以后，可以看到它需要指定点，也就是像画线一样的指定两个点来确定构造线。
还可以通过括号里的选项来绘制一些水平的、垂直的或者角平分线。
构造线3．多段线的操作射线“射线”就是向一个方向无限延伸的直线，可以通过“绘图”当中的“射线”选项或者通过命令行当中输入“ray ”命令来启动，指定起点，就可以通过一个点将一边无限延伸的射线绘制出来。
“多段线”是由相连的直线或者弧线所组成，作为单一的对象进行使用。
启动多段线这个操作，可以通过绘图工具栏上面的“多段线”选项或绘图菜单中的“多段线”选项，还可以在命令行当中输入“pl”。
多段线通过默认一系列的指定点来绘制，它与直线命令所绘制的直线的相比，从“线”来看，是一模一样的，它们的区别在于多段线所绘制的“折线”是一个整体。
如果要对它进行编辑的话可以，它可以作为一个整体来进行操作，而“直线”命令所绘制的折线是由一条条孤立的线段组成的，进行编辑的时候要全部选中才能进行操作。
除了整体的区别以外，多段线还可以绘制圆弧，也就是通过“多段线”当中的选项来绘制圆弧，还可以通过“宽度”和“半宽”的选项来绘制有宽度的直线或者弧线。
CAD平面制图中的快捷键、命令及绘图技巧一、快捷键及命令
二、绘图技巧：
.dwg文件是drawing的缩写
.dwt文件是drawing template的缩写
.las文件是layer state的缩写，也即图层状态
操作顺序技巧：操作→对象→参数
作图法则：先画定位尺寸，后画定性尺寸
注意：边界会产生新的对象，但面域不会，这可以通过移动m命令来验证
机械绘图中线型的不同含义：
1、粗实线：可见轮廓线
2、细实线：尺寸线，尺寸界线，剖面线，引出线
3、波浪线：断裂出的边界线，试图和剖视的分界线
4、虚线：不可见轮廓线
5、点划线：轴线，对称中心线
6、双点划线：假想投影轮廓线，中断线
机械绘图中图层颜色的划分：
图层颜色线型线宽
图层1 白色实线0.3
图层2 绿色细实线、波浪线默认
图层3 黄色虚线默认
图层4 红色点划线(long-dash dot) 默认
图层5 紫色双点划线(phantom 5x) 默认
疑问：恢复操作无法恢复所有线型；
解答：提前加载有用线型。
常用符号的表达：
Φ：%%c
°：%%d
±：%%p
下划线：%%u
乘号“×”的表示方法：
（1）用字母X表示；
（2）在【文字样式】对话框中选择字体gbeitc.shx，然后用输入星号*时，便自动显示为×号。
上下标的表示方法：
上标：右击插入符号，或者2^然后选中右击“堆叠”
下标：右击插入符号，或者^2然后选中右击“堆叠”
上下标注：上标^下标，全部这三个对象，选中然后右击“堆叠”。
AutoCAD教案(含教学整体设计及教学过程)第一章：AutoCAD简介1.1 教学目标让学生了解AutoCAD的基本概念和功能。
让学生掌握AutoCAD的基本操作和界面布局。
1.2 教学内容AutoCAD的定义和发展历程。
AutoCAD的主要功能和应用领域。
AutoCAD的界面布局和基本操作。
1.3 教学过程介绍AutoCAD的概念和功能。
演示AutoCAD的基本操作和界面布局。
让学生进行实际操作，熟悉AutoCAD的基本功能。
第二章：绘图基础2.1 教学目标让学生掌握AutoCAD的绘图基础，包括坐标系、图层、线型和颜色。
2.2 教学内容AutoCAD的坐标系和坐标输入方式。
图层的创建、删除和管理。
线型和颜色的设置和使用。
2.3 教学过程讲解AutoCAD的坐标系和坐标输入方式。
演示图层的创建、删除和管理。
演示线型和颜色的设置和使用。
让学生进行实际操作，掌握绘图基础。
第三章：基本绘图命令3.1 教学目标让学生掌握AutoCAD的基本绘图命令，包括直线、圆、矩形等。
3.2 教学内容直线、圆、矩形等基本图形的绘制方法。
绘图命令的输入方式和相关参数设置。
3.3 教学过程讲解直线、圆、矩形等基本图形的绘制方法。
演示绘图命令的输入方式和相关参数设置。
让学生进行实际操作，熟悉基本绘图命令。
第四章：基本编辑命令4.1 教学目标让学生掌握AutoCAD的基本编辑命令，包括移动、复制、旋转等。
4.2 教学内容移动、复制、旋转等基本编辑命令的使用方法。
编辑命令的快捷键和相关参数设置。
4.3 教学过程讲解移动、复制、旋转等基本编辑命令的使用方法。
演示编辑命令的快捷键和相关参数设置。
让学生进行实际操作，掌握基本编辑命令。
第五章：尺寸标注5.1 教学目标让学生掌握AutoCAD的尺寸标注命令，包括线性标注、角度标注等。
5.2 教学内容线性标注、角度标注等尺寸标注命令的使用方法。
标注样式和标注间距的设置。
5.3 教学过程讲解线性标注、角度标注等尺寸标注命令的使用方法。
CAXA2007命令、快捷键列表之命令列表(一)文件新文件 new 调出模板文件。
打开文件 open 读取原有文件。
打开DAT文件 datin 读取dat文件。
打开DWG/DXF文件 dwgin/dxfin 读取dwg/dxf文件。
打开IGES文件 igesin 读取iges文件。
打开老版HPGL文件 oldhpglin 读取老版hpgl文件。
打开WMF文件 wmfin 读取wmf文件。
在新窗口中打开文件在新窗口中打开文件存储文件 save 存储当前文件。
另存文件 saveas 用另一文件名再次存储文件。
存储为DWG/DXF文件 dwgout/dxfout 存储为DWG/dxf文件存储为EB97文件 eb97out 存储为EB97文件。
存储为老版HPGL文件 oldhpglout 存储为老版hpgl文件。
存储为DAT文件 datout 存储为dat文件。
存储为WMF文件 wmfout 存储为wmf文件。
并入文件 merge 将原有文件并入当前文件中。
部分存储 partsave 将图形的一部分存储为一个文件。
绘图输出 plot 输出图形文件。
文件检索 idx 按给定条件检索图纸。
应用程序管理器 ebamng 应用程序管理器。
退出 quit,exit,end 退出CAXA电子图板系统。
编辑取消操作 u,undo 取消上一项的操作。
重复操作 redo 取消一个“取消操作”命令。
图形剪切 cut 将当前指定图形剪切到剪贴板上。
复制 copyclip 将选中的图形存入剪贴板中，以供图形粘贴时使用。
粘贴 paste 插入剪贴板内容。
选择性粘贴 specialpaste 将图形选择一种方式粘贴到文件。
插入对象 insertobject 插入OLE对象到当前文件中。
删除对象 delobject 将当前激活的OLE对象删除。
对象属性 objectatt 编辑当前激活的OLE对象的属性。
清除 e,del,delete,erase 删除拾取到的实体。
