以下技巧总结都是笔者从学习实践过程中总结出来的，基本的问题。
不求全面，希望对读者学习有用，如果有问题，敬请留言指正，以促进交流学习！1、软件综述：grads软件是一款绘图软件除了绘制图形，还可以提取数据，主要应用是在大气科学中，当然只要是数据处理成grads能够读取的数据文件就可以进行相关绘图。
软件版本问题，软件本身不是很大，我接触到1.8、1.9、2.0版本的，1.8版本的安装很多情况还要修改环境变量、1.9版本的不识别‘sdfopen’命令，最稳定的版本是2.0版本，所以笔者推荐学习者安装2.0版本，选择默认安装路径就可以。
2、文件类型简述：grads处理的是网格数据，可以处理的数据类型有：grd、grib、nc（海洋常用的数据），cdf（雷达卫星数据），其中nc、cdf数据都是自带描述文件，不需要ctl，grib数据要通过命令生成ctl、index数据才可以调用，常用的是grd数据，需要ctl。
3、数据文件转换：grads软件识别的数据是二进制无格式数据，文件类型是‘binary’，写入和生成时是不需要格式的如read(20) sst(i,j,iz,it),20为文件号，通常是十进制数据与grd数据间转换，这里给一个grd转换成txt数据的fortran程序：parameter(nx=56,ny=41,nz=1,nt=360)dimension sst(nx,ny,nz,nt)real sstopen(15,file='sst.grd',form='binary') ！固定的用form=‘binary’就是二进制数据open(16,file='sst.txt') ！新建txt文件do it=1,ntdo iz=1,nzread(15) ((sst(i,j,iz,it),i=1,nx),j=1,ny) ！read后只有文件号，数据是无格式的enddoenddodo it=1,ntdo iz=1,nzwrite(16,*) ((sst(i,j,iz,it),i=1,nx),j=1,ny) ！输出时是txt文件可直接看的数据，有格式输出，有*enddoenddoclose(15)close(16)end写程序时：注意格点数要与数据对应，如：上程序对应的数据是经度90~200，纬度-20~60，时间：1971.01~2000.12共360个月的海面温度数据，数据格点精度2*2 ，nx=(200-90)/2+1,ny=(60-(-20))/2+1,nt=360，nz=1，大气的数据要根据数据的层次确定几层。
第一个命令：这样将得到一个动画显示的序列，现在输入：claerset lon -90set lat -90 90set lev 1000 100set t 1d td u该情况下我们设置y（纬度）和z（高度）变化，所以我们得到一个竖直切面图。
我们显示了两个变量，他们重叠在一起。
你可以让任意多的变量重叠在一起，只要你不使用clear命令就行了。
另一个例子，这种情况X和T是变化的（哈莫图）：cset lon -180 0set lat 40set lev 500set t 1 5d z现在已经知道怎样使用选定的部分数据绘图了，下面我们学习怎样操作数据。
设置维数环境为Z,Y变化：clearset lon -180 0set lat 0 90set lev 500set t 1现在假设我们想显示华氏温度代替开尔文温度。
可以这样转换：display (t-273.16)*9/5 32任何由标准的运算符,-,* 和/ 组成的表达式都是允许的，并且操作数可以包含常量，变量，或者函数。
一个包含函数的例子：d sqrt(u*u v*v)有一个函数用来计算风的级数。
d mag(u,v)另一个内建函数计算平均值：clear d ave(a,t=1,t=5)这种情况我们可以计算5天的平均。
我们也可以从数据中移除平均值（距平值）：d z-ave(z,t=1,t=5)也可以在x方向作平均并求距平：cleard z-ave(z,x=1,x=72)也可以做时间差分：cleard z(t=2)-z(t=1)完整规范的变量名是：name.file(dim |-|=va lue,…) 如果我们打开了两个文件，也许一个是模式输出，另一个是分析，我们应该区分用如下方法二者：display z.2-z.1另一个内置的函数通过有线差分计算水平涡度相关cleard hcurl(u,v)还有另外一个计算数值方向的质量积分：cleard vint(ps,q,275)这儿我们计算了可降水量（单位mm）现在来讨论控制图形输出的话题。

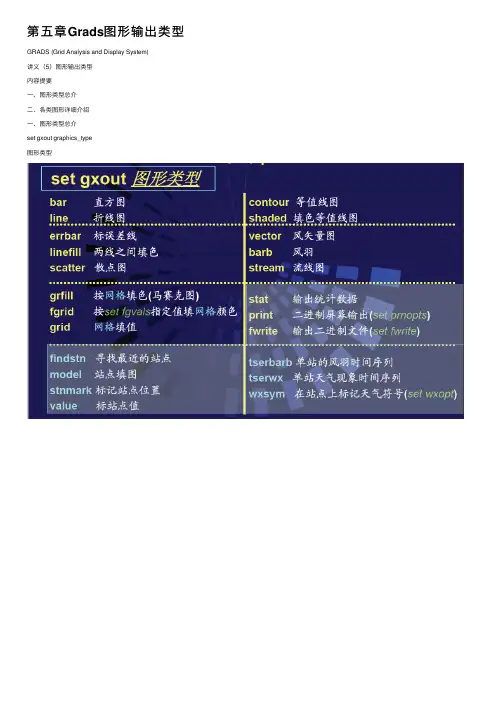

第五章Grads图形输出类型GRADS (Grid Analysis and Display System)讲义（5）图形输出类型内容提要⼀、图形类型总介⼆、各类图形详细介绍⼀、图形类型总介set gxout graphics_type图形类型⼆、各类图形详细介绍主要介绍格点数据的数据类型，结合具体实例1、line: 单线图（缺省）2、bar: 直⽅图3、linefill: 两单曲线之间填⾊⽤法：set gxout linefilld a;b4、barb: 风向杆形式绘⼆维风场5、contour: ⼆维等值线图6、shaded: ⼆维填⾊图7、errbar: 单线图及误差分布8、fgrid: ⽤指定颜⾊填充⼆维格点场⽤法： set gxout fgridset fgvals Val1 col1 val2 col29、grid: 以⽹格形式在各⽹格点中央标出该点数值10、scatter: 散点图 d u;v11、stat: 输出有关的统计量12、print: 输出ASCII码值12、stream: 流线形式绘⼆维风场13、vector: ⽮量箭头形式绘⼆维风场14、fwrite: 图形不在屏幕上显⽰,⽽是将输出结果存⼊⼀个由“set fwrite ⽂件名”所指定的⽂件中⽤法：’open data.ctl’* 要输出的数据资料⽂件名a.grd‘set fwrite d:\li\a.grd’‘set gxout fwrite’* 设定维数环境‘set lev 500’;‘set t 1 30’‘set lon 120 270’‘set lat –10 10’‘d u’*关闭⽂件a.grd‘disable fwrite’如果资料为NC格式资料，写法如下 ‘reinit’‘sdfopen d:\llp\u.nc’其余同上想要了解nc资料的信息：‘sdfopen d:\llp\u.nc’‘q file’‘set x 1’‘set x 37’注意：（1）当图形输出类型为vector、stream和barb 时, 在显⽰命令后需给出两种数据，两者间⽤分号“;”隔开，前者理解为U分量，后者理解为V分量；（2）当图形输出类型为errbar、scatter、linefill时，也须⽤分号将两种数据分开，如：display u ; vdisplay ave(u,t=1,t=10) ; ave(v,t=1,t=10)（3）对于vector 和 stream类型的图形, 可以给出第三种数据，如：display u;v;hcurl(u,v)display u;v;mag(u,v)⾼级篇输出ASCII格式数据： File=‘uwind.txt’‘set gxout print’‘set prnopts %g 8 1’‘d u’Rc=write(file,result) Rc=close(file)站点资料以后讨论对站点数据：barb: 在各站点绘风向标findstn: 搜索最进的站点(详见描述语⾔部分) model: 以天⽓图形式将天⽓观测各分量填放在站点四周value: 在各站点标值（缺省）wxsym: 绘wx天⽓符号（3）对于wxsym类型的图形, 站点坐标的每⼀个数值都假定为⼀种wx天⽓符号的代码，台风和热带风暴的符号包含在wx天⽓符号集中。
以下技巧总结都是笔者从学习实践过程中总结出来的，基本的问题。
不求全面，希望对读者学习有用，如果有问题，敬请留言指正，以促进交流学习！1、软件综述：grads软件是一款绘图软件除了绘制图形，还可以提取数据，主要应用是在大气科学中，当然只要是数据处理成grads能够读取的数据文件就可以进行相关绘图。
软件版本问题，软件本身不是很大，我接触到1.8、1.9、2.0版本的，1.8版本的安装很多情况还要修改环境变量、1.9版本的不识别‘sdfopen’命令，最稳定的版本是2.0版本，所以笔者推荐学习者安装2.0版本，选择默认安装路径就可以。
2、文件类型简述：grads处理的是网格数据，可以处理的数据类型有：grd、grib、nc（海洋常用的数据），cdf（雷达卫星数据），其中nc、cdf数据都是自带描述文件，不需要ctl，grib数据要通过命令生成ctl、index数据才可以调用，常用的是grd数据，需要ctl。
3、数据文件转换：grads软件识别的数据是二进制无格式数据，文件类型是‘binary’，写入和生成时是不需要格式的如read(20) sst(i,j,iz,it),20为文件号，通常是十进制数据与grd数据间转换，这里给一个grd转换成txt数据的fortran程序：parameter(nx=56,ny=41,nz=1,nt=360)dimension sst(nx,ny,nz,nt)real sstopen(15,file='sst.grd',form='binary') ！固定的用form=‘binary’就是二进制数据open(16,file='sst.txt') ！新建txt文件do it=1,ntdo iz=1,nzread(15) ((sst(i,j,iz,it),i=1,nx),j=1,ny) ！read后只有文件号，数据是无格式的enddoenddodo it=1,ntdo iz=1,nzwrite(16,*) ((sst(i,j,iz,it),i=1,nx),j=1,ny) ！输出时是txt文件可直接看的数据，有格式输出，有*enddoenddoclose(15)close(16)end写程序时：注意格点数要与数据对应，如：上程序对应的数据是经度90~200，纬度-20~60，时间：1971.01~2000.12共360个月的海面温度数据，数据格点精度2*2 ，nx=(200-90)/2+1,ny=(60-(-20))/2+1,nt=360，nz=1，大气的数据要根据数据的层次确定几层。
d ave(olr,t+0,t+359,12) ave表示求平均，olr 为变量， t+0表示起始点为当前时次，即00z01jul1974；t+359表示终止时次为当前时次后推359个时次，即00z01jul2003；12表示每12个时次取一次数据；打开nc文件：ga->sdfopen查询信息：ga->q filega->q dimga->q ctlinfo写标题：ga-> draw title清除图面：ga-> c同时打开两个文件： ga->open model.ctlga->open model.le.ctl删除所有设置重新回到刚进入GrADS状态：ga->reinit删除open命令后的所有设置：ga->reset由风场导出涡度场：ga->d hcurl(u,v)以分色图形方式输出：ga->set gxout shaded以等值线方式输出（缺省方式）：ga->set gxout contour画图例：ga->cbarn 1 0 （1:相对长短，>1放大；0:水平；1:垂直。
）以箭头方式表示矢量场: ga->gxout vector风矢量场：ga->d u; v; q （显示矢量时，d x分量；y分量<；标量>。
“<>”内的部分只起标颜色的作用。
）以流线方式表示矢量场：ga->set gxout stream风流线场：ga->d u; v; q以WMO风标方式表示矢量场： ga->set gxout barb风标：ga->d u; v; q直接输出网格点数值：ga->set gxout grid设置保留小数位数：ga->set dignum 0设置数字大小：ga->set digsize 0.1ga->set mpdraw on 如为off，不画地图背景（非经纬度数据需此项）ga->set poli on 如为off不画国界省界等。
GrADS绘图软件实用手册2002年1月目录第一章 GrADS绘图软件概述1.GrADS绘图软件简介2.Internet上的GrADS资源2.1GrADS在Internet上的主页2.2 windows环境下GrADS资源3.GrADS绘图软件的安装（windows环境）3.1在windows环境下安装GrADS软件包3.2X server 的安装第二章 GrADS绘图模板1.GrADS示例演示1.1 启动GrADS1.2 退出GrADS1.3 示例演示GrADS命令的使用2.GrADS绘图模板3.GrADS模板的高级应用3.1GrADS描述语言3.2GrADS高级模板的应用第三章 GrADS数据格式1.格点数据描述文件1.1 数据描述文件各项解释1.2 生成model.le.dat和model.le.ctl文件的程序代码片段2.站点数据的格式附录1.如何精确控制图形输出的尺寸—Landscape纸型2.台站资料的显示3.Linux环境下的安装第一章 GrADS绘图软件概述1GrADS绘图软件简介The Grid Analysis and Display System(GrADS) 是一套应用广泛、使用方便的科学数据绘图软件包。
其主要特点：z GrADS属于自由软件，可以从Internet上免费获得。
z可运行于各种Windows 和Unix工作平台。
z GrADS可用于4D数据的分析。
既经度、纬度、层（气压层、高度层等）和时间/xyzt 4维。
数据可以是格点化的数据或离散点数据。
GrADS特别适用于气象类数据的分析。
但也完全可以用于更广泛类型的数据分析。
z GrADS有多种显示方式：等值线、流线、矢量图、风矢量图、站点填图、折线图、直方图等多种两维图形。
z可处理多种数据格式的数据。
GRIB、NetCDF、HDF-SDS等通用数据格式和系统自定义的一种二进制数据格式。
z采用命令行输入的方式交互式地显示图形。
