上海市维修电工初级工职业技能鉴定基本技能B试题拆装检修.doc

维修电工高级工职业技能鉴定试题及答案一一、判断题正确的请在括号内打“√”,错误的请在括号内打“×”,每题1分,共30分系列可编程序控制器的输出继电器输出指令用OUT38表示;2.安装前熟悉电气原理图和PLC及有关资料,检查电动机、电气元器件,准备好仪器、仪表、工具和安装材料;并根据电气原理图安装电气管路;3.交磁电机扩大机是一种具有很高放大倍数、较小惯性、高性能、特殊构造的直流发电机;4.阳极不发射电子只吸收来自阴极的电子,管内抽成真空;5.与整流装置并联的其他负载切断时,或整流装置直流侧快速开关跳闸时,电流上升率变化极大,因而整流变压器产生感应电动势造成的过电压;这种过电压是尖峰电压,常用阻容吸收电路加以保护;6.晶闸管触发电路的触发信号可以是交流、直流信号,也可以是脉冲信号;7.无源逆变器的电源电压是交流;8.整流状态时整流器将交流电能变成直流电能供给电动机;9.来自三块KC04触发器13号端子的触发脉冲信号,分别送入KC42的2、4、12端;V1、V2、V3构成与非门电路;只要任何一个触发器有输出,S点就是低电平,V4截止,使V5、V6、V8组成的环形振荡器停振;10.分立元件组成的触发电路,线路复杂且使用元件多;11.由三极管组成的放大电路,主要作用是将微弱的电信号电压、电流放大成为所需要的较强的电信号;12.电伤伤害是造成触电死亡的主要原因,是最严重的触电事故;13.电动机是使用最普遍的电气设备之一,一般在70%-95%额定负载下运行时,效率最低,功率因数大;14.交流电压的量程有10V,100V,500V,三档;用毕应将万用表的转换开关转到高电压档,以免下次使用不慎而损坏电表;15.读图的基本步骤有：图样说明,看电路图,看安装接线图;16.通电直导体在磁场中所受力方向,可以通过左手定则来判断;17.电压表的读数公式为：U＝E+I;18.电流流过负载时,负载将电能转换成热能;电能转换成热能的过程,叫做电流做的功,简称电功;19.电流流过负载时,负载将电能转换成其他形式的能;电能转换成其他形式的能的过程,叫做电流做功,简称电功;20.电阻器反映导体对电流起阻碍作用的大小,简称电阻;21.电压的方向规定由高电位点指向低电位点;22.电路的作用是实现电流的传输和转换、信号的传递和处理;23.创新既不能墨守成规,也不能标新立异;24.职业道德不倡导人们的牟利最大化观念;25.职业道德是指从事一定职业的人们,在长期职业活动中形成的操作技能;触发电路中,当J＝1、K＝1、Qn＝1时,触发器的状态为置1;27.负载电压ua为矩形波,电流ia为交变的正弦波;的U0＝5V,它的最大输出电流为;29.在R′＝Ri的状态下,无论从功率或效率的角度来看,都比较理想,故这种状态称为振荡器的最佳状态;30.为防止中频电流在Cd产生较高的中频电压,影响逆变器的运行,Cd的容量要足够大,可认为整流器输出为一恒流源;二、选择题请将正确答案的代号填入括号内,每题1分,共70分1.指令为结束指令;A．NOP B．END C．S D．R2.在编程时,也可把所需要并联的回路连贯地写出,而在这些回路的末尾连续使用与支路个数相同的ANB指令,这时指令最多使用;A．没有限制B．有限制C．七次D．八次3.当程序需要接通时,全部输出继电器的输出自动断开,而其他继电器仍继续工作;A．M70 B．M71 C．M72 D．M774.定时器相当于继电控制系统中的延时继电器;F-40系列可编程序控制器可设定;A．～B．～99s C．～999s D．～9999s5.定时器相当于继电控制系统中的延时继电器;F-20系列可编程序控制器可设定;A．～B．～99s C．～999s D．～9999s可编程序控制器具有停电保持功能的辅助继电器的点数是;A．5 B．8 C．12 D．16可编程序控制器输入的点数是;A．5 B．8 C．12 D．168.车床电气大修应对控制箱损坏元件进行更换,,配电盘全面更新;A．整理线路B．清扫线路C．局部更新D．重新敷线触发器的特性方程是;10.下列金属及合金的熔点最低的是;A．铅B．钨C．铬D．黄铜11.有配合关系的尺寸,其配合的等级,应根据分析查阅有关资料来确定;A．性质B．公差C．性质或公差D．性质和公差型经济型数控机床系统通电后,如长时间不运行,应将功放开关置于位置;A．接通B．断开C．手动D．选择系列经济型数控机床通电试车不包含内容;A．数控系统参数核对B．手动操作C．接通强电柜交流电源D．直流电源的检查14.在第一次接通电源前,应先暂时切断伺服驱动电源面板上的功放开关;A．伺服驱动B．主轴与辅助装置C．强电柜驱动D．数控系统系列经济型数控机床通电前检查不包括;A．输入电源电压和频率的确认B．直流电源的检查C．确认电源相序D．检查各熔断器16.编程器的数字键由0～9共10个键组成,用以设置地址号、、定时器的设定值等;A．工作方式B．顺序控制C．计数器D．参数控制17.编程器的数字键由0～9共10个键组成,用以设置、计数器、定时器的设定值等;A．顺序控制B．地址号C．工作方式D．参数控制18.接通可编程序控制器的交流电源以保证当电池断开以后,不致于因断电而丢失程序;A．存储器B．寄存器C．RAM D．ROM19.晶闸管中频电源能自动实现调节,在金属加热和熔炼的全过程中,中频频率始终适应负载振荡回路谐振的需要;A．频率B．功率C．电压D．电流型高频设备接通电源加热后阳极电流为零,这种情况多半是的问题;A．栅极电路B．阳极槽路电容器C．栅极电路上旁路电容器D．栅极回馈线圈到栅极这一段有断路的地方21.工作台运行速度过低不足的原因是;A．发电机励磁回路电压不足B．控制绕组2WC中有接触不良C．电压负反馈过强等D．以上都是22.真空三极管具有阳极、和栅极;A．控制极B．集电极C．阴极D．阳极23.对于小容量晶闸管,在其控制极和阴极之间加一并联,也可对电压上升率过大引起晶闸管误导通起到良好的抑制作用;A．电阻B．电抗C．电感D．电容24.防止电压上升率过大造成误导通的实用办法,是在每个桥臂串一个ls;A．空心电抗器B．硒堆保护C．阻容保护D．压敏电阻25.直流快速开关的动作时间仅2ms,全部分断电弧也不超过ms,适用于中、大容量整流电路的严重过载和直流侧短路保护;A．15～20 B．10～15 C．20～25 D．25～30电路在晶闸管串联电路中还可起到的作用;A．静态均压B．动态均压C．静态均流D．动态均流27.瞬间过电压也是瞬时的尖峰电压,也用加以保护;A．阻容吸收电路B．电容接地C．阀式避雷器D．非线性电阻浪涌吸收器28.脉冲移相控制环节改变,可直接控制V13由关断转为导通的时刻,从而达到移相控制的目的;29.电流型逆变器中间环节采用电抗器滤波,;A．电源阻抗很小,类似电压源B．电源呈高阻,类似于电流源C．电源呈高阻,类似于电压源D．电源呈低阻,类似于电流源30.串联谐振逆变器电路每个桥臂由;A．一只晶闸管B．一只二极管串联C．一只晶闸管和一只二极管并联D．一只晶闸管和一只二极管串联31.可逆电路从控制方式分可分为有可逆系统;A．并联和无并联B．并联和有环流C．并联和无环流D．环流和无环流32.常见的可逆主电路连接方式有两种;A．反并联和交叉连接B．并联和交叉连接C．并联和反交叉连接D．并联和反交叉连接33.通过变流器把直流电能变成某一频率或可调频率的交流电能直接供电给负载的,叫做;A．有源逆变B．无源逆变C．整流D．反馈34.感性负载的特点是电流的变化滞后于电压的变化,这就可能在电源正半周结束时阳极电流仍大于电流;A．负载B．维持C．关断D．启动35.集成化六脉冲触发组件每相同步电压经型网络滤波,约移相30°;A．RC B．RCT C．LC D．LCT就是电路;A．脉冲调制B．脉冲列调制C．六路双脉冲D．六路单脉冲37.热脱扣器的整定电流应所控制负载的额定电流;A．不小于B．等于C．小于D．大于38.下列控制声音传播的措施中不属于吸声措施;A．用薄板悬挂在室内B．用微穿孔板悬挂在室内C．将多孔海绵板固定在室内D．在室内使用隔声罩39.潮湿场所的电气设备使用时的安全电压为;A．9V B．12V C．24V D．36V40.钻夹头用来装夹直径以下的钻头;A．10mm B．11mm C．12mm D．13mm41.游标卡尺测量前应清理干净,并将两量爪合并,检查游标卡尺的;A．贴合情况B．松紧情况C．精度情况D．平行情况降压启动的指电动机启动时,把定子绕组联结成Y形,以降低启动电压,限制启动电流;待电动机启动后,再把定子绕组改成,使电动机全压运行;A．YY B．Y形C．DD形D．D形降压启动的指电动机启动时,把定子绕组联结成Y形,以启动电压,限制启动电流;A．提高B．减少C．降低D．增加降压启动的指电动机启动时,把联结成Y形,以降低启动电压,限制启动电流;A．定子绕组B．电源C．转子D．定子和转子45.读图的基本步骤有：看图样说明,,看安装接线图;A．看主电路B．看电路图C．看辅助电路D．看交流电路46.稳压管虽然工作在反向击穿区,但只要不超过允许值,√N结不会过热而损坏;A．电压B．反向电压C．电流D．反向电流47.将变压器的一次侧绕组接交流电源,二次侧绕组与连接,这种运行方式称为变压器空载运行;A．短路B．开路C．断路D．通路48.正弦量的平均值与最大值之间的关系正确的是;A．B．C．49.穿越线圈回路的磁通发生变化时,线圈两端就产生; A．电磁感应B．感应电动势C．磁场D．电磁感应强度50.变化的磁场能够在导体中产生感应电动势,这种现象叫;A．电磁感应B．电磁感应强度C．磁导率D．磁场强度51.当直导体和磁场垂直时,与直导体在磁场中的有效长度、所在位置的磁感应强度成;A．相等B．相反C．正比D．反比52.在,磁力线由S极指向N极;A．磁场外部B．磁体内部C．磁场两端D．磁场一端到另一端53.在,磁力线由N极指向S极;A．磁体外部B．磁场内部C．磁场两端D．磁场一端到另一端54.使用电解电容时;A．负极接高电位,正极接低电位B．正极接高电位,负极接低电位C．负极接高电位,负极也可以接高电位D．不分正负极55.电阻器反映导体对电流起阻碍作用的大小,简称电阻,用字母表示;A．R B．ρC．ΩD．R56.在日常接待工作中,对待不同服务对象,态度应真诚热情、;A．尊卑有别B．女士优先C．一视同仁D．外宾优先57.职业纪律是企业的行为规范,职业纪律具有的特点;A．明确的规定性B．高度的强制性C．通用性D．自愿性58.下列关于勤劳节俭的论述中,正确的选项是;A．勤劳一定能使人致富B．勤劳节俭有利于企业持续发展C．新时代需要巧干,不需要勤劳D．新时代需要创造,不需要节俭59.职业道德对企业起到的作用;A．决定经济效益B．促进决策科学化C．增强竞争力D．树立员工守业意识60.市场经济条件下,职业道德最终将对企业起到的作用;A．决策科学化B．提高竞争力C．决定经济效益D．决定前途与命运61.根据滑台向后控制梯形图下列指令正确的是;A．LD07 B．AND07 C．ANI07 D．LDI0762.根据滑台向后控制梯形图下列指令正确的是;A．LD06、AND03、OR100、ANI07 B．LD06、AND03、OR100、AN07 C．LD100、OR06、AND03、ANI07 D．LD100、OR06、AND03、ANI07 63.振荡周期T＝Tl+T2,其中T1＝;A．0.693C2R1R2/R1+R2 B．R1+R2/C2R1R2C．D．64.最小逆变角;一般取＝;A．15°～20°B．20°～25°C．20°～30°D．30°～35°调制脉冲频率为Hz,调节R1、R2、C1、C2值可改变频率;A．5～10M B．1～5M C．5～10k D．1～5k66.当负载等效电阻R′相对于Ri大得很多时,振荡回路中的端电压U′增加,栅极反馈电压随着增加,阳极电压最小值Uamin减小到低于栅极电压的程度,这种状态称为;A．过零状态B．欠压状态C．过压状态D．临界状态67.当ωt＝0°时,i1、i2、i3分别为;A．0、负值、正值B．0、正值、负值C．负值、0、正值D．负值、正值、068.如图所示,不计电压表和电流表的内阻对电路的影响;开关接2时,电流表的电流为;A．0A B．10A C．D．约等于0.2A69.转矩极性鉴别器常常采用运算放大器经正反馈组成的电路检测速度调节器的输出电压un;A．多沿震荡B．差动放大C．施密特D．双稳态70.电流正反馈是在时,起着补偿作用,其补偿程度与反馈取样电阻Rv的分压比有关;A．程序运行时B．负载发生变化C．电机高速D．电机低速一、判断题正确的请在括号内打“√”,错误的请在括号内打“×”,每题1分,共30分1.×2.×3.√4.√5.√6.√7.×8.√9.×10.√11.√12.×13.×14.√15.√16.√17.×18.×19.√20.√21.√22.×23.×24.×25.×26.×27.×28.×29.√30.×二、选择题请将正确答案的代号填入括号内,每题1分,共70分69 C。

选择题【1】电流互感器正常工作时二次侧回路可以（ B ）。

A．开路B．短路C．装熔断器D．接无穷大电阻【2】在一电压恒定的直流电路中，电阻值增大时，电流（ C ）。

A．不变B．增大C．减小D．变化不定【3】当需要打开封盖対GIS检修时，环境湿度应不大于（ D ）。

A．65%B．70%C．75%D．80%【4】拆除起重脚手架的顺序是（ A ）。

A．先拆上层的脚手架B．先拆大横杆C．先拆里层的架子D．随意【5】在向电动机轴承加润滑脂时，润滑脂应填满其内部空隙的（ B ）。

..A．1/2B．2/3C．全部D．2/5【6】隔离开关的主要作用是（ C ）。

A．断开电流B．拉合线路C．隔断电源D．拉合空母线【7】一只标有"1kΩ、10kW"的电阻，允许电压（ B ）。

A．无限制B．有最高限制C．有最低限制D．无法表示【8】利用滚动法搬运设备时，对放置滚杠的数量有一定要求，如滚杠较少，则所需要的牵引力（ A ）。

A．增加B．减小C．不变D．略小【9】并联电容器熔管内熔丝熔断后，应（ B ）后继续运行。

A．更换熔丝B．重点检查试验该只电容器C．进行整组试验D．核对电容量【10】照明灯具的螺口灯头接电时，（ A ）。

A．相线应接在中心触点端上B．零线应接在中心触点端上C．可任意接D．相线、零线都接在螺纹端上【11】绝缘电阻表正常测量时的摇速为（ A ）r/min.A．120B．90C．200D．10【12】互感器的二次绕组必须一端接地，其目的是（ D ）。

A．提高测量精度B．确定测量范围C．防止二次过负荷D．保证人身安全【13】变压器各绕组的电压比与它们的线圈匝数比（ B ）A．成正比B．相等C．成反比D．无关【14】把空载变压器从电网中切除，将引起（ B ）。

A．电网电压降低B．电压升高C．电流升高D．无功减小【15】真空断路器的灭弧介质是（ C ）。

A．油B．SF6C．真空D．空气【16】交流10kV母线电压是指交流三相三线制的（ A ）。

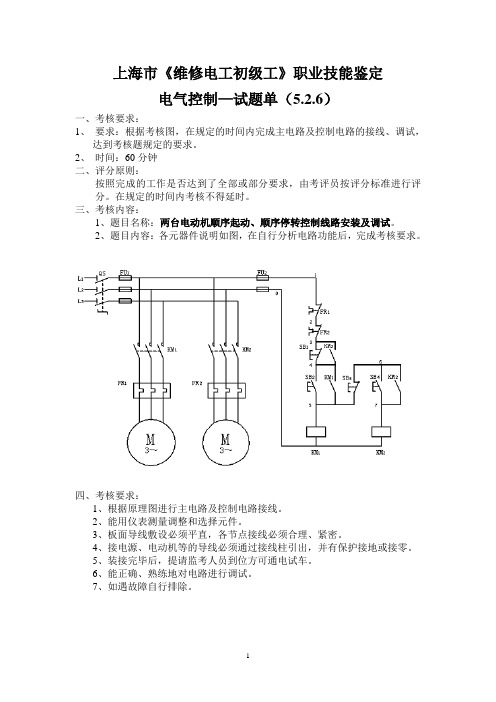

电气控制—试题单（5.2.6）
一、考核要求：
1、要求：根据考核图，在规定的时间内完成主电路及控制电路的接线、调
试，达到考核题规定的要求。

2、时间：60分钟
二、评分原则：
按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

三、考核内容：
1、题目名称：两台电动机顺序起动、顺序停转控制线路安装及调试。

2、题目内容：各元器件说明如图，在自行分析电路功能后，完成考核要
求。

四、考核要求：
1、根据原理图进行主电路及控制电路接线。

2、能用仪表测量调整和选择元件。

3、板面导线敷设必须平直，各节点接线必须合理、紧密。

4、接电源、电动机等的导线必须通过接线柱引出，并有保护接地或接零。

5、装接完毕后，提请监考人员到位方可通电试车。

6、能正确、熟练地对电路进行调试。

7、如遇故障自行排除。

电气控制—答题卷(5.2.6)
姓名准考证号台号
考核时间：至：________ 总分________
按考核要求书面说明（由考评员任选一题）：
1、如果电路中的第一台电动机能正常起动，而第二台电动机无法起动，试分析可能发生的故障。

2、如果电路中的第一台电动机不能正常起动，试分析可能发生的故障。

上海市《维修电工初级工》职业技能鉴定
电气控制—准备单(5.2.6)
鉴定站所的场地、设备、工具、材料：
电力拖动（继电——接触器）实训台、三相电机、连接导线、电工常用工具、万用表。

维修电⼯技师题库及答案（全）维修电⼯技师题库附答案（职业技能鉴定国家题库统⼀试卷）⼀、电⼯基础部分⼀)、判断题1. 线圈⾃感电动势的⼤⼩，正⽐于线圈中电流的变化率，与线圈中的电流的⼤⼩⽆关。

√2. 当电容器的容量和其两端的电压值⼀定时，若电源的频率越⾼，则电路的⽆功功率就越⼩。

X3. 在RLC 串联电路中，总电压的有效值总是⼤于各元件上的电压有效值。

√4. 当RLC 串联电路发⽣谐振时，电路中的电流将达到其最⼤值。

√5. 磁路欧姆定律适⽤于只有⼀种媒介质的磁路。

X6. 若对称三相电源的U 相电压为Uu=100sin(ωt+60) V ，相序为U －V －W ，则当电源作星形连接时线电压为Uuv=173.2sin(ωt+90)V。

√7. 三相负载做三⾓形连接时，若测出三个相电流相等，则三个线电流也必然相等。

╳8．.三相三线制星形连接对称负载，当有⼀相断路时，其它两相的有效值等于相电压的⼀半。

√9．在三相半波可控整流电路中，若出发脉冲在⾃然换相点之前加⼊，输出电压波形将变为缺相运⾏。

×10．提⾼功率因数是节约⽤电的主要措施之⼀ √ 。

11．为了提⾼电源的利⽤率，感性负载电路中应并联适当的（电容），以提⾼功率因数。

√⼆)、选择题１．图1-31中安培表阻极低，伏特表电压极⾼，电池阻不计，如果伏特表被短接，则（C ）A 、灯D 将被烧毁；B 、灯D 特别亮；C 、安培表被烧。

２．图1-31中如果安培表被短接，则（C ）A 、电灯不亮；B 、电灯将被烧；C 、不发⽣任何事故。

３．如果图1-31电路中电灯灯丝被烧断，则（B ）A 、安培表读数不变，伏特表读数为零；B 、伏特表读数不变，安培表读数为零；C 、安培表和伏特表的读数都不变。

４．如果图1-31电路中伏特表部线圈烧断，则（D ）A 、安培表烧毁；B 、电灯不亮；C 、电灯特别亮；D 、以上情况都不发⽣。

５．中性线的作⽤就在于使星形连接的不对称负载的（B ）保持对称。

初级电工技能等级认定测试试题库含答案1、组合开关断开状态时应使手柄在（）旋转位置。

A、水平B、垂直C、倾斜任意角度D、45度答案：A2、职业道德内容很丰富，但是不包括( )A、职业道德守则B、职业道德行为规范C、职业道德品质D、职业道德特点答案：B3、一个负载接至正弦电压源，并联一个电容后，其有功功率将（）。

A、增加B、减小C、不变D、改变答案：C4、下列连接中属于不可拆连接的是（）。

A、焊接B、销连接C、螺纹连接D、键连接答案：A5、三极管是由三层半导体材料组成的。

有三个区域，中间的一层为( )。

A、基区B、栅区C、集电区D、发射区答案：A6、单相三孔插座的接线规定为：左孔接( )，右孔接相线，中孔接保护线PE。

A、零线B、火线D、开关答案：A7、型号为 44C2-V 型的直流电流表中，“V”表示（)A、形状代号B、用于电电压测量C、系列代号D、设计序号答案：B8、电容器的电容量由 ( )识别A、体积越大电容量越大B、体积越大电容量越小C、电容器铭牌标识D、与电压有关答案：C9、磁电式电气仪表只能测量（）A、交流电B、直流电C、交直流两用D、以上都不对答案：B10、电动势的单位是 ( )A、伏特 VB、焦耳 JC、瓦特 WD、安培 A答案：A11、真空磁力起动器的阻容吸收装置是利用( )可以有效地吸收过电压A、利用电容两端电压不能突变和频率越高其容抗越小的原理B、利用电容两端电压可以突变和频率越高其容抗越小的原理C、利用电容两端电压不能突变和频率越高其容抗越大的原理D、利用电容两端电压可以突变和频率越高其容抗越大的原理答案：A12、交流接触器CJ10-20中20代表（）A、接触器C、设计序号D、额定电流答案：D13、三相对称正弦交流电动势之和在任何瞬间都等于 ( )A、100B、220C、380D、0答案：D14、电机是指依据（）定律实现电能转换或传递的一种电磁装置。

A、电流感应B、电压感应C、电磁感应D、磁场效应答案：C15、从正弦交流电的解析式中，可以得出交流电的 ( )A、功率B、最大值C、电量D、阻抗答案：B16、有人触电应立即（）。

XXXX 集团工程人员技能鉴定试卷初级（五级）维修电工理论知识试卷 注 意 事 项1、考试时间：120分钟。

2、请首先按要求在试卷的标封处填写“公司（厂）”、“姓名”、“身份证号”、“部门（车间）”。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在标封区填写无关的内容、不要做任何标记，否则成绩作废。

5、不要在试卷上填写与考试无关信息否则成绩作废。

第第一部分 应知试题时间：120分钟 总分：100分一、单项选择 题：共80分，每空1分1．动力主电路的通电测试顺序应该是( )。

A 、先不接电动机测试接触器的动作情况，再接电动机测试B 、先测试电动机的动作情况，再测试接触器的动作情况C 、先测试热继电器的动作情况，再测试接触器的动作情况D 、先测试按钮的动作情况，再接电动机测试2．动力控制电路不通电测试时，可借助( )电阻档测试每条电路的阻值情况。

A 、功率表B 、电压表C 、万用表D 、电流表3．电阻器按结构形式可分为：圆柱型、管型、圆盘型及()。

A 、平面片状B 、直线型C 、L 型D 、T 型4．应用于自感作用的电感线圈主要用于( )等电路。

A 、滤波器、振荡电路、去耦B 、滤波电路、耦合电路、消磁电路C 、振荡电路、放大电路D 、滤波电路、放大电路5．电容器按结构分为( )。

A 、固定电容 B 、半可变电容 C 、可变电容 D 、以上都是6．二极管是由( )、电极引线以及外壳封装构成的。

A 、一个PN 结B 、P 型半导体C 、N 型半导体D 、本征半导体7．硅二极管的正向导通电压为( )。

A 、0.3V 左右B 、0.7V 左右C 、0.1V 左右D 、0.4V 左右8．特殊二极管有( )。

A 、变容二极管、雪崩二极管、发光二极管、光电二极管等B 、整流二极管、变容二极管、雪崩二极管、发光二极管等C 、开关二极管、雪崩二极管、发光二极管、光电二极管等D 、变容二极管、普通二极管、发光二极管、光电二极管等9．可以用( )来测试二极管的极性及质量 A 、电压表 B 、电流表 C 、万用表 D 、功率表 10．三极管的封装可分为( )。

职业技能鉴定国家题库电⼯初级职业技能鉴定国家题库电⼯初级理论知识试卷注意事项 1、考试时间：120分钟。

2、请⾸先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题⽬的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写⽆关的内容。

⼀、单项选择(第1题～第60题。

选择⼀个正确的答案，将相应的字母填⼊题内的括号中。

每题0.5分，满分80分。

) 1、在⼯作环境中见到以下标志，表⽰( B ) A.注意安全 B.当⼼触电 C.当⼼感染 2、国际规定，电压( C ) 伏以下不必考虑防⽌电击的危险。

A ．36伏 B ．65伏 C ．25伏 3、三线电缆中的红线代表( B ) 。

A ．零线 B ．⽕线 C ．地线 4、停电检修时，在⼀经合闸即可送电到⼯作地点的开关或⼑闸的操作把⼿上，应悬挂如下哪种标⽰牌?( C ) A."在此⼯作” B ．“⽌步，⾼压危险” C ．“禁⽌合闸，有⼈⼯作” 5、触电事故中，绝⼤部分是( A)导致⼈⾝伤亡的。

A ．⼈体接受电流遭到电击 B ．烧伤 C ．电休克 6、如果触电者伤势严重，呼吸停⽌或⼼脏停⽌跳动，应竭⼒施⾏(C )和胸外⼼脏挤压。

A ．按摩 B ．点⽳ C ，⼈⼯呼吸 7、电器着⽕时下列不能⽤的灭⽕⽅法是哪种? (C ) A ．⽤四氯化碳或1211灭⽕器进⾏灭⽕ B ．⽤沙⼟灭⽕ C ．⽤⽔灭⽕ 8、静电电压最⾼可达 (B ) ，可现场放电，产⽣静电⽕花，引起⽕灾。

A ．50伏 B ．数万伏 C 220伏 9、漏电保护器的使⽤是防⽌ (A ) 。

A.触电事故 B ．电压波动 C ．电荷超负荷 10、长期在⾼频电磁场作⽤下，操作者会有什么不良反应?( C) A.吸困难 B ．神经失常 C ．疲劳⽆⼒ 11、下列哪种灭⽕器适于扑灭电⽓⽕灾?(A )A ．⼆氧化碳灭⽕器B ．⼲粉灭⽕器C ．泡沫灭⽕器12、⾦属梯⼦不适于以下什么⼯作场所?( A)A ．有触电机会的⼯作场所B ．坑⽳或密闭场所C ．⾼空作业考⽣答题不准超过此线13、在遇到⾼压电线断落地⾯时，导线断落点⽶内，禁⽌⼈员进⼊。

职业技能鉴定国家题库统一试卷初级维修电工知识试卷0903111-005注 意 事 项1. 请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。

2. 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3. 不要在试卷上乱写乱画，不要在标封区填写无关内容。

～60 题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分60分）：1. 电气图包括：系统图和框图、电路图、功能表图、逻辑图、位置图和( )。

（A ） 部件图 （B ） 接线图与接线表（C ） 元件图 （D ） 装配图2. 电气制图中，可用字母、数字表示图号和张次。

对于=P1系统多张图第15张图的正确表示为( )。

（A ） =1P/15/B4 （B ） =P1/15/4B（C ） =P1/B4/15 （D ） =P1/15/B43. 如图为( )图形符号。

（A ） 熔断器式开关 （B ） 刀开关熔断器（C ） 熔断器式隔离开关 （D ） 隔离开关熔断器4. 如图，该图形符号为( )。

（A ） 新符号荧光灯启动器（B ） 旧符号荧光灯启动器 （C ） 新符号跌落开关 （D ） 旧符号拉拨开关5. 电路图的主要用途之一是( )。

（A ） 提供安装位置（B）是设计编制接线图的基础资料（C）表示功能图（D）表示框图6. 阅读M7130型磨床电气原理图要先读( )。

（A）主电路（B）控制电路（C）电磁工作台控制电路（D）照明和指示电路7. 电压U ab=10伏的意义是( )。

（A）电场力将电荷从a点移到b点做的功是10焦耳（B）电场力将1库仑的正电荷从a点移到b点做的功是10焦耳（C）电场力将电荷从a点移到参考点做的功是10焦耳（D）电场力将电荷从b点移到参考点做的功是10焦耳8. 内阻为0.1Ω、电动势为1.5V的电源两端接一个1.4Ω的电阻，内阻上的压降为( )V。

（A）1 （B）0.5 （C）0.1 （D）1.4 9. ∑I=0只适用于( )。

电子技术—试题单(一、考核要求：1、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、焊接、调试、测量、元器件参数选定等工作，达到考题规定的要求。

2、时间：80分钟。

二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延时。

三、考核内容：1、题目名称：安装调试单结晶体管触发电路。

2、题目内容：检测电子元件，判断是否合格。

按单结晶体管触发电路图进行安装、焊接。

安装后，通电调试，并画出波形图。

四、考核要求：找出不合格元件。

按工艺要求安装、焊接电子元件；正确使用仪器，并调试电路。

电子技术—答题卷(姓名准考证号台号考核时间：至：________ 总分________一、元件检测：(写出不合格元件的原因)电阻、电容、二极管、稳压管、三极管。

二、仪器使用：（用示波器实测并画出单结晶体管触发电路各点波形图）上海市《维修电工中级工》职业技能鉴定电子技术—准备单(鉴定使用的场地、设备、工具、材料：电工常用工具、电烙铁、万用表、仪器、焊接电路板及元件明细表：序号符号名称型号与规格件数1 V1~4 、V9~11 二级管1N4001 72 V5 稳压管2CW64(18V~21V) 13 V6 单结晶体管BT33A 14 V7 三极管3CG5C 15 V8 三极管3DG6 1上海市《维修电工中级工》职业技能鉴定电子技术—试题单(一、考核要求：1、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、焊接、调试、测量、元器件参数选定等工作，达到考题规定的要求。

2、时间：80分钟。

二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延时。

三、考核内容：3、题目名称：安装调试RC阻容放大电路。

4、题目内容：检测电子元件，判断是否合格。

按RC阻容放大电路图进行安装、焊接。

安装后，通电调试，并画出波形图。

四、考核要求：找出不合格元件。

2012年维修电工职业技能鉴定题库一、判断题1、变压器的额定功率是指当一次侧施以额定电压时，在温升不超过允许温升的情况下，二次侧所允许输出的最大功率。

（× ）2、抢救触电伤员时，可使用兴奋呼吸中枢的可拉明、洛贝林，或使心脏复跳的肾上腺素等强心针剂代替手工呼吸和胸外心脏挤压两种急救措施。

（× ）3、电源相线可直接接入灯具，而开关可以控制零线。

（× ）4、电缆的保护层是保护电缆缆芯导体的。

（× ）5、异步电动机采用Y-△减压启动时，定子绕组先按△联结，后改换成Y 联结运行。

（× ）6、工作终结即工作票终结。

（× ）7、国家标准规定，变压器在正常运行下允许过载运行。

（√）8、变压器的铁芯是其磁路部分。

（√）9、人体电击后能自主摆脱的电流称摆脱电流。

（√）10、 装设电抗器的目的是：增大短路阻抗，限制短路电流，减小电压波动。

（√）11、电压互感器的二次绕组不允许开路，电流互感器的二次绕组不允许短路。

（× ）12、钳形电流表可做成既能测量交流电流，又能测量直流电流的仪表。

（√）13、无论是测直流电还是交流电，验电器的氖灯泡发光情况是一样的。

（× ）14、熔点低、熔化时间长的金属材料锡和铅，适宜做高压熔断器的熔体。

（× ）15、晶体管的基本作用之一是组成放大电路。

（√）16、异步电动机产生不正常的振动和异常声响主要有机械和电磁两方面的原因。

（√） 17、电动机的绝缘等级，表示电动机绕组的绝缘材料和导线所能耐受温度极限的等级。

如E 级绝缘其允许最高温度为120°C 。

（√） 18、变压器在空载时，其电流的有功分量较小，而无功分量较大，因此空载运行的变压器，其功率因数很低。

（√） 19、交流电流表和电压表所指示的都是有效值。

（√） 20、接线图主要用于接线、线路检查和维修，不能用来分析线路的工作原理。

（√） 21、指示仪表不仅能直接测量电磁量，而且还可以与各种传感器相配合，进行温度、压力、流量等非电量的测量。
