2020高级维修电工职业技能鉴定题库及答案(一)

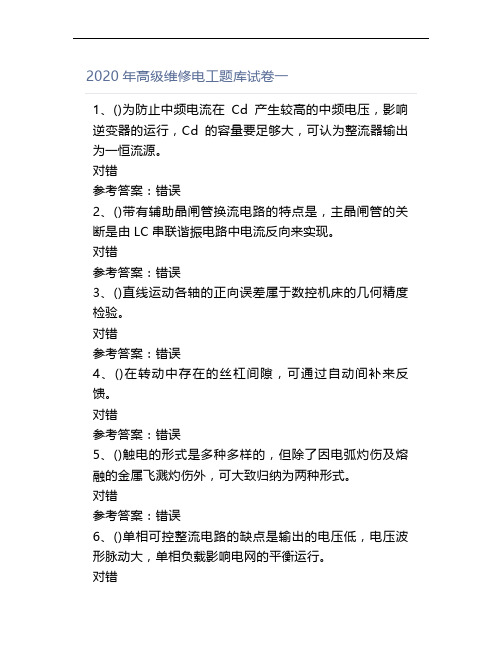

2020年高级维修电工题库试卷一1、()为防止中频电流在Cd产生较高的中频电压，影响逆变器的运行，Cd的容量要足够大，可认为整流器输出为一恒流源。

对错参考答案：错误2、()带有辅助晶闸管换流电路的特点是，主晶闸管的关断是由LC串联谐振电路中电流反向来实现。

对错参考答案：错误3、()直线运动各轴的正向误差属于数控机床的几何精度检验。

对错参考答案：错误4、()在转动中存在的丝杠间隙，可通过自动间补来反馈。

对错参考答案：错误5、()触电的形式是多种多样的，但除了因电弧灼伤及熔融的金属飞溅灼伤外，可大致归纳为两种形式。

对错参考答案：错误6、()单相可控整流电路的缺点是输出的电压低，电压波形脉动大，单相负载影响电网的平衡运行。

对错参考答案：正确7、()F系列可编程序控制器的计数器输出指令用OUT68表示。

对错参考答案：错误8、()直线运动各轴的反向误差属于数控机床的定位精度检验。

对错参考答案：正确9、()市场经济时代，勤劳是需要的，而节俭则不宜提倡。

对错参考答案：错误10、()各位的段驱动及其位驱动可分别共用几个锁存器。

对错参考答案：错误11、()根据主轴电动机和液压电动机的容量选择电源进线的管线，控制回路选择21.5mm的塑料铝芯线。

对错参考答案：错误12、()共阳极整流电路的工作原理和分析方法与共阴极电路相同，只是电压方向相同、电流方向相反。

对错参考答案：错误13、()TTL逻辑门电路也称为晶体管—晶体管逻辑电路，它们输入端和输出端都采用了晶体管的结构形式，因此也称为双极型数字集成电路。

对错参考答案：正确14、()职业纪律中包括群众纪律。

对错参考答案：正确15、()所输入的加工程序数据，经计算机处理，发出所需要的脉冲信号，驱动步进电动机，实现机床的自动控制。

对错参考答案：错误16、()SP100-C3型高频设备半高压接通后阳极有电流。

产生此故障的原因是栅极电路上旁路电容器。

对错参考答案：正确17、()从取下旧电池到装上新电池的时间要尽量短，一般不允许超过3min。

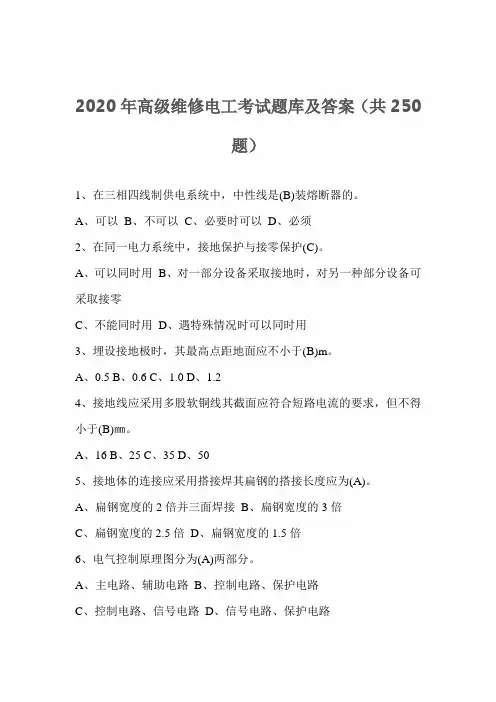

2020年高级维修电工考试题库及答案（共250题）1、在三相四线制供电系统中，中性线是(B)装熔断器的。

A、可以B、不可以C、必要时可以D、必须2、在同一电力系统中，接地保护与接零保护(C)。

A、可以同时用B、对一部分设备采取接地时，对另一种部分设备可采取接零C、不能同时用D、遇特殊情况时可以同时用3、埋设接地极时，其最高点距地面应不小于(B)m。

A、0.5B、0.6C、1.0D、1.24、接地线应采用多股软铜线其截面应符合短路电流的要求，但不得小于(B)㎜。

A、16B、25C、35D、505、接地体的连接应采用搭接焊其扁钢的搭接长度应为(A)。

A、扁钢宽度的2倍并三面焊接B、扁钢宽度的3倍C、扁钢宽度的2.5倍D、扁钢宽度的1.5倍6、电气控制原理图分为(A)两部分。

A、主电路、辅助电路B、控制电路、保护电路C、控制电路、信号电路D、信号电路、保护电路7、电气控制原理图中主电路的标号组成包括(A)两个部分。

A、文字标号和图形标号B、文字标号和数字标号C、图形标号和数字标号D、数字标号8、电气控制原理图中辅助电路的标号用(C)标号。

A、文字B、图形C、数字D、其它9、电气安装接线图在绘制时，各电器不画实体，以(A)符号代表。

A、图形B、文字C、数字D、字母10、绘制电气控制线路安装接线图时，图中电气元件的文字符号和数字标号应和(B)一致。

A、接线示意图B、电气原理图C、电器布置图D、实物11、衡量一个集成运算放大器内部电路对称程度高低，是用(A)来进行判断。

A、输入失调电压U10B、输入偏置电流IIBC、最大差模输入电压UidmaxD、最大共模输入电压Uicmax12、晶体管串联反馈式稳压电源中的调整管起(D)作用。

A、放大信号B、降压C、提供较大的输出电流D、调整管压降来保证输出电压稳定13、在下列直流稳压电路中，效率最高的是(D)稳压电路。

A、硅稳压管型B、串联型C、并联型D、开关型14、在需要直流电压较低、电流较大的设备中，宜采用(D)整流电路。

职业技能鉴定国家题库维修电工高级技师理论知识试卷注意事项1、考试时间：120分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一二三四总分得分得分评分人一、单项选择(第1题～第243题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分243分。

)1. 在自动调速系统中，电流正反馈主要补偿()上电压的损耗。

A 、电枢回路电阻B 、电源内阻C 、电枢电阻D 、电抗器电阻2. 低频正弦信号可以由()三种振荡器产生。

A 、LC 振荡器、差频振荡器、RC 振荡器B 、脉冲振荡器、差频振荡器、RC 振荡器C 、LC 振荡器、多谐振荡器、RC 振荡器D 、脉冲振荡器、多谐振荡器、差频振荡器3. 自动控制是指在人不直接参与的情况下，利用()使被控对象自动地按照预定的规律运行或变化。

A 、控制设备B 、反馈环节C 、比较环节D 、执行环节4. 在两组晶闸管变流器反并联可逆调速系统中，当控制电压U c =0时，两组触发装置的控制角的零位F 0和R 0均整定为( ) 。

A 、0°B 、90°C 、180°D 、270°考生答题不准超过此线地区姓名单位名称准考证号5. 三相交流换向器异步电动机的调速是通过改变()来实现的。

A、磁极对数B、电源频率C、电刷位置D、电源电压6. 研磨后的电刷与集电环或换向器的接触面应在()以上。

A、70%B、80%C、90%D、100%7. 以只读方式打开的Excel文件，做了某些修改后，要保存时，应使用“文件”菜单中的()命令。

A、保存B、全部保存C、另存为D、关闭8. 机床电路中，主要有失压、过载、短路、联锁、()保护等。

A、限位B、信号C、欠压D、过流9. 直流测速发电机输出端负载阻抗的大小会直接影响其在自动控制系统中的精度。

2020年高级维修电工考试题库及答案（共100题）1、叠加定理不适用于(D)的计算。

A、电压B、电流C、交流电路D、功率2、可以把复杂电路化为若干简单电路来计算的定理是(B)。

A、基尔霍夫定律B、叠加定理C、欧姆定律D、戴维南定理3、分析计算复杂电路中某个支路的电流或功率时，常用(C)。

A、基尔霍夫定律B、叠加定理C、戴维南定理D、欧姆定律4、任何一个(C)网络电路，可以用一个等效电压源来代替。

A、有源B、线性C、有源二端线性D、无源二端线性5、将有源两端线性网络中所有电源均除去，之后两端之间的等效电阻称等效电压源的(B)。

A、电阻B、内电阻C、外电阻D、阻值6、RC串联电路中，输入宽度为tp的矩形脉冲电压，若想使R两端输出信号为尖脉冲波形，则tp与时间常数τ的关系为(A)。

A、tp>>τB、tp<<τC、tp=τD、tp<τ7、把星型网络变换为等值的三角形网络时(B)。

A、节点数增加了一个独立回路数减少了一个B、节点数减少了一个独立回路数增加了一个C、节点数与独立回路数都没有改变D、节点数与独立回路增加8、任一个有源线性二端网络可以等效成一个含有内阻的电压源，该等效电源的内阻和电动势是(A)。

A、由网络的参数和结构决定的B、由所接负载的大小和性质决定的C、由网络和负载共同决定的D、与网络的参数无关，只决定于所接负载的大小9、RLC串联交流电路出现谐振的条件是：电源电压的频率f(B)电路的固有频率。

A、大小B、等于C、小于D、不等于10、RLC串联电路发生串联谐振时，电路性质呈(C)性。

A、电感B、电容C、电阻D、电阻和电感11、衡量一个集成运算放大器内部电路对称程度高低，是用(A)来进行判断。

A、输入失调电压U10B、输入偏置电流IIBC、最大差模输入电压UidmaxD、最大共模输入电压Uicmax12、晶体管串联反馈式稳压电源中的调整管起(D)作用。

A、放大信号B、降压C、提供较大的输出电流D、调整管压降来保证输出电压稳定13、在下列直流稳压电路中，效率最高的是(D)稳压电路。

维修电工高级工职业技能鉴定试题一一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”，每题1分，共30分）1.>MC和MCR指令必须成对使用。

2.>查阅设备档案，包括设备安装验收纪录、故障修理纪录，全面了解电气系统的技术状况。

3.>逻辑代数的基本公式和常用公式中同一律A+0＝A，A×1＝A。

4.>JWK型经济型数控机床严禁在风机停转时运行。

5.>刀具功能只能进行刀具的更换。

6.>直线运动各轴的反向误差属于数控机床的定位精度检验。

7.>由于各种原因所引起的故障报警时，报警指示灯亮。

可进一步通过编程器查看报警信息。

8.>电压负反馈自动调速系统在一定程度上起到了自动稳速作用。

9.>根据梯形图分析和判断故障是诊断所控制设备故障的基本方法。

10.>从某种意义上讲振荡器相当于一个直流放大器。

11.>根据真空三极管的特性曲线可以看出，改变栅极电流就可使阳极电流发生变化。

12.>两电压叠加后产生脉冲前沿幅度很低，陡度很小的触发脉冲，从而大大提高了对晶闸管触发的可靠性。

13.>带有辅助晶闸管换流电路的特点是，主晶闸管的关断是由LC串联谐振电路中电流反向来实现。

14.>串联二极管式逆变器，在变频调速系统中应用广泛，VD1～VD6为隔离二极管，其作用是使换流回路与负载隔离，防止电容器的充电电压经负载放掉。

15.>在中等容量整流装置或不可逆的电力拖动系统中，由于桥式半控整流电路更简单和经济，故在实际中广泛采用。

16.>数控装置是数控系统的执行部分。

17.>转动自耦调压器的手柄，可改变栅极控制电流的幅度，从而改变电子管的起燃点，调节整流输出电压。

18.>为了实现频率的自动跟踪，逆变触发电路采取自激工作方法，自激信号来自负载端。

19.>用耳塞、耳罩、耳棉等个人防护用品来防止噪音的干扰，在所有场合都是有效的。

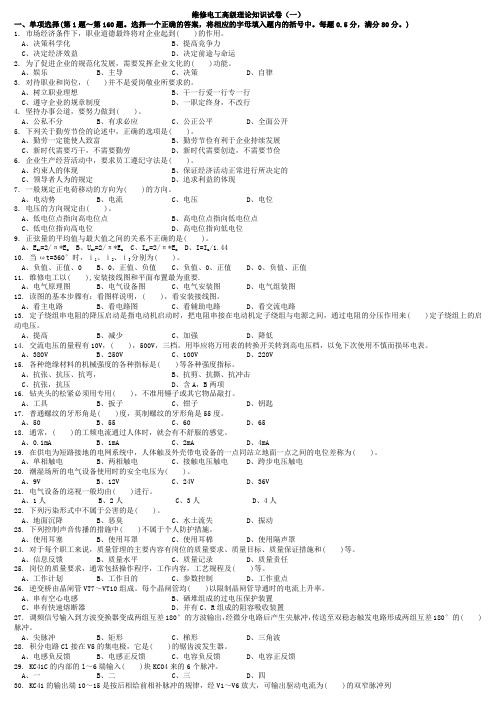

维修电工高级理论知识试卷（一）一、单项选择(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

)1. 市场经济条件下，职业道德最终将对企业起到( )的作用。

A、决策科学化B、提高竞争力C、决定经济效益D、决定前途与命运2. 为了促进企业的规范化发展，需要发挥企业文化的( )功能。

A、娱乐B、主导C、决策D、自律3. 对待职业和岗位，( )并不是爱岗敬业所要求的。

A、树立职业理想B、干一行爱一行专一行C、遵守企业的规章制度D、一职定终身，不改行4. 坚持办事公道，要努力做到( )。

A、公私不分B、有求必应C、公正公平D、全面公开5. 下列关于勤劳节俭的论述中，正确的选项是( )。

A、勤劳一定能使人致富B、勤劳节俭有利于企业持续发展C、新时代需要巧干，不需要勤劳D、新时代需要创造，不需要节俭6. 企业生产经营活动中，要求员工遵纪守法是( )。

A、约束人的体现B、保证经济活动正常进行所决定的C、领导者人为的规定D、追求利益的体现7. 一般规定正电荷移动的方向为( )的方向。

A、电动势B、电流C、电压D、电位8. 电压的方向规定由( )。

A、低电位点指向高电位点B、高电位点指向低电位点C、低电位指向高电位D、高电位指向低电位9. 正弦量的平均值与最大值之间的关系不正确的是( )。

A、E av=2/π*E mB、U av=2/π*E mC、I av=2/π*E mD、I=I m/1.4410. 当ωt=360°时，ｉ1、ｉ2、ｉ3分别为( )。

A、负值、正值、0B、0、正值、负值C、负值、0、正值D、0、负值、正值11. 维修电工以( ),安装接线图和平面布置最为重要.A、电气原理图B、电气设备图C、电气安装图D、电气组装图12. 读图的基本步骤有：看图样说明，( )，看安装接线图。

A、看主电路B、看电路图C、看辅助电路D、看交流电路13. 定子绕组串电阻的降压启动是指电动机启动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用来( )定子绕组上的启动电压。

职业技能鉴定国家题库维修电工高级技师理论知识试卷一、单项选择(第1题～第243题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分243分。

) 1. 在自动调速系统中，电流正反馈主要补偿()上电压的损耗。

A、电枢回路电阻B、电源内阻C、电枢电阻D、电抗器电阻2. 低频正弦信号可以由()三种振荡器产生。

A、LC振荡器、差频振荡器、RC振荡器B、脉冲振荡器、差频振荡器、RC振荡器C、LC振荡器、多谐振荡器、RC振荡器D、脉冲振荡器、多谐振荡器、差频振荡器3. 自动控制是指在人不直接参与的情况下，利用()使被控对象自动地按照预定的规律运行或变化。

A、控制设备B、反馈环节C、比较环节D、执行环节4. 在两组晶闸管变流器反并联可逆调速系统中，当控制电压U c=0时，两组触发装置的控制角的零位αF0和βR0均整定为( ) 。

A、0°B、90°C、180°D、270°5. 三相交流换向器异步电动机的调速是通过改变()来实现的。

A、磁极对数B、电源频率C、电刷位置D、电源电压6. 研磨后的电刷与集电环或换向器的接触面应在()以上。

A、70%B、80%C、90%D、100%7. 以只读方式打开的Excel文件，做了某些修改后，要保存时，应使用“文件”菜单中的()命令。

A、保存B、全部保存C、另存为D、关闭8. 机床电路中，主要有失压、过载、短路、联锁、()保护等。

A、限位B、信号C、欠压D、过流9. 直流测速发电机输出端负载阻抗的大小会直接影响其在自动控制系统中的精度。

从理论上讲，直流测速发电机随输出端接入负载阻抗的增大，其测量精度将()。

A、降低B、提高C、先提高，后降低D、无关10. 转速电流双闭环调速系统启动时，转速调节器处于()。

A、调节状态B、饱和状态C、截止状态D、放大状态11. 高压断路器发生跳闸失灵的故障原因从电气方面分析，可能是()。

A、分闸连扳位置过低，合闸线圈烧毁B、操作电源电压过低，分闸回路断路，跳闸线圈烧毁C、分闸铁心的冲力不足D、分闸铁心行程太小，分闸铁心顶杆卡住12. 与磁介质无关的物理量是()。

维修电工高级工职业技能鉴定试题及答案一一、判断题（正确的请在括号内打“√"，错误的请在括号内打“×”，每题1分,共30分)1.F系列可编程序控制器的输出继电器输出指令用OUT38表示。

2。

安装前熟悉电气原理图和PLC及有关资料，检查电动机、电气元器件，准备好仪器、仪表、工具和安装材料。

并根据电气原理图安装电气管路。

3。

交磁电机扩大机是一种具有很高放大倍数、较小惯性、高性能、特殊构造的直流发电机.4。

阳极不发射电子只吸收来自阴极的电子，管内抽成真空.5。

与整流装置并联的其他负载切断时,或整流装置直流侧快速开关跳闸时，电流上升率变化极大,因而整流变压器产生感应电动势造成的过电压。

这种过电压是尖峰电压，常用阻容吸收电路加以保护。

6。

晶闸管触发电路的触发信号可以是交流、直流信号，也可以是脉冲信号。

7。

无源逆变器的电源电压是交流。

8。

整流状态时整流器将交流电能变成直流电能供给电动机。

9。

来自三块KC04触发器13号端子的触发脉冲信号，分别送入KC42的2、4、12端。

V1、V2、V3构成与非门电路。

只要任何一个触发器有输出，S点就是低电平，V4截止，使V5、V6、V8组成的环形振荡器停振。

10。

分立元件组成的触发电路,线路复杂且使用元件多。

11。

由三极管组成的放大电路,主要作用是将微弱的电信号(电压、电流)放大成为所需要的较强的电信号。

12.电伤伤害是造成触电死亡的主要原因，是最严重的触电事故。

13。

电动机是使用最普遍的电气设备之一，一般在70％—95％额定负载下运行时，效率最低，功率因数大。

14.交流电压的量程有10V，100V，500V，三档。

用毕应将万用表的转换开关转到高电压档,以免下次使用不慎而损坏电表。

15。

读图的基本步骤有：图样说明，看电路图，看安装接线图。

16.通电直导体在磁场中所受力方向，可以通过左手定则来判断。

17.电压表的读数公式为：U＝E+I。

18.电流流过负载时,负载将电能转换成热能。

2020年高级维修电工考试题库及答案（共300题）1、对六氟化硫断路器、组合电器进行充时，其容器和管道必须干燥，工作人员必须(A)。

A、戴手套和口罩B、戴手套C、戴放毒面D、随意操作2、真空断路器的触头常采用(A)触头。

A、桥式B、指形C、对接式D、插入式3、纯净的六氟化硫气体是(A)的。

A、无毒B、有毒C、中性D、有益4、隔离开关的主要作用是(A)。

A、隔离电流B、拉合线路C、隔断电源D、拉合空母线5、隔离开关可以进行(A)。

A、恢复所用变压器B、代替断路器切故障电流C、任何操作D、切断接地电流6、测定异步电动机空载电流不平衡程序超过(C)时，则要检查电机绕组的单元中有否短路、头尾接反等故障。

A、2%B、5%C、10%D、15%7、隔离开关拉不开时应采取(A)。

A、不强拉，应进行检查B、用力拉C、用加力杆D、两人拉8、母线隔离开关操作可以不通过接地点进行(A)切换。

A、信号回路B、电压回路C、电流回路D、保护电源回路作票9、更换熔断器应由(A)进行。

A、2人B、1人C、3人D、4人10、更换高压熔断器时应戴(A)。

A、绝缘手套B、手套C、一般手套D、医用手套11、衡量一个集成运算放大器内部电路对称程度高低，是用(A)来进行判断。

A、输入失调电压U10B、输入偏置电流IIBC、最大差模输入电压UidmaxD、最大共模输入电压Uicmax12、晶体管串联反馈式稳压电源中的调整管起(D)作用。

A、放大信号B、降压C、提供较大的输出电流D、调整管压降来保证输出电压稳定13、在下列直流稳压电路中，效率最高的是(D)稳压电路。

A、硅稳压管型B、串联型C、并联型D、开关型14、在需要直流电压较低、电流较大的设备中，宜采用(D)整流电路。

A、单相桥式可控B、三相桥式半控C、三相桥式全控D、带平衡电抗器三相双星可控15、带平衡电抗器三相双反星形可控整流电路中，平衡电抗器的作用是使两组三相半波可控整流电路(D)。
