ODN简介ODN是基于PON设备的FTTH光缆网络。
其作用是为OLT和ONU之间提供光传输通道。
从功能上分，ODN从局端到用户端可分为馈线光缆子系统，配线光缆子系统，入户线光缆子系统和光纤终端子系统四个部分。
编辑本段ODN介绍在电子工业出版社的《计算机网络》教材第四版上10.6.2章节中，ODN理解为OpticalDitributionNode，即光分配节点。
指的是HFC（HybridFiberCoa某,光纤同轴混合网）中模拟光纤的光纤节点，用于连接模拟光纤。
在FTT某发展中，接入层需要新建一张巨大的光纤分配网络，即ODN网络。
ODN网络建设成本高昂，最高可占总体投资的50%－70%，是FTT某投资的重点。
同时，ODN也是FTT某管理的难点。
首先它相比铜线简单的P2P结构，ODN多采用P2MP拓扑，网络中的接续节点多，网络管理复杂。
其次，光纤比铜线敏感，更容易受损。
因此，对ODN进行高效的建设、运营和维护至关重要，需要一套智能、准确的管理解决方案，确保ODN网络得到充分利用，有效保护长期投资。
目前，如何对ODN网络进行科学的管理已经成为各大运营商和ITU-T等标准组织关注的焦点。
那么能否在不改变ODN的无源特性下，解决ODN管理的两大核心问题，实现ODN的自动化管理呢？iODN华为提出了iODN（智能ODN）解决方案。
在iODN解决方案中，ODN产品新增了以下智能特性：光纤标识管理、端口状态收集、端口查找指示、可视化工具PDA等。
iODN解决方案可以实现ODN光纤连接信息的自动录入和管理，保证存量系统信息的准确无误和及时同步。
同时，通过PDA的可视化软件及iODN设备上的智能LED指示，可以实现光纤自动化查找、精确操作，极大提高运维效率，实现ODN网络的高效运营和维护。
此外，基于iODN架构，在存量系统基础上可以开发出多种增值应用，实现施工、运维全流程自动化。
eODN中兴则推出“eODN”，基于GIS地理信息系统与R智能标识系统。
FTTx中的ODN建设分析ODN网络是FTTx建设中的重点。
从规划建设的角度研究和分析在FTTx各种应用模式中ODN结构的构建和光纤光缆的规划、建设思路。
标签：FTTX ODN 建设方案0 引言随着通信技术的快速发展，用户对网络带宽和稳定性的要求越来越高，铜线宽带受到严重挑战，光进铜退的趋势不可避免，FTTx的大潮已经来临。
ODN作为FTTx建设的重要一环，直接影响FTTx的综合成本、系统性能、可靠性及升级潜力。
在FTTx发展中，接入层需要新建一张巨大的光纤分配网络，即ODN网络。
ODN网络建设成本高昂，最高可占总体投资的50％－70％，是FTTx投资的重点。
同时，ODN也是FTTx管理的难点。
首先它相比铜线简单的P2P结构，ODN 多采用P2MP拓扑，网络中的接续节点多，网络管理复杂。
其次，光纤比铜线敏感，更容易受损。
因此，对ODN进行高效的建设、运营和维护至关重要，需要一套合理高效的管理解决方案，确保ODN网络得到充分利用，有效保护长期投资。
1 ODN简介及常用的FTTx光纤接入网结构1.1 ODN简介：是基于PON设备的FTTH光缆网络，其作用是为OLT和ONU之间提供光传输通道，它不等同于分路器。
通常由光纤光缆、光连接器、光分路器以及安装连接这些器件的配套设备组成。
ODN包括五个部分：馈线段、光缆分配点、配线段、光缆接入点和入户段。
从局端机房的ODF架到光缆分配点的馈线段，作为主干光缆，实现长距离覆盖；从光缆分配点到用户接入点的配线段，对馈线光缆的沿途用户区域进行光纤的就近分配；用户接入点到终端的入户段，实现光纤入户。
从功能上分，ODN从局端到用户端可分为馈线光揽子系统，配线光揽子系统，入户线光缆子系统和光纤终端子系统四个部分。
1.2 ODN的发展趋势：①传统电缆面临淘汰，而长期以来光缆没有到用户，所以把分光和波分复用功能模块集成化是一个趋势。
②第二个趋势是灵活，我们过去搞电缆，计划跟不上变化，每个光缆走的信息量是不一样的，所以灵活性很重要。

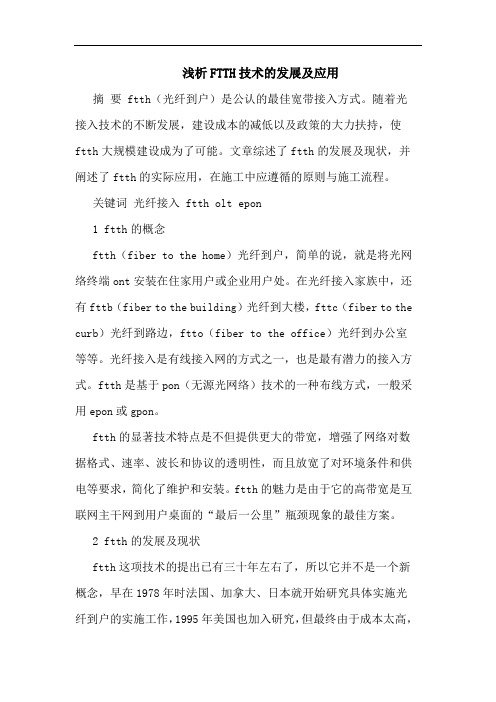

浅析FTTH技术的发展及应用摘要 ftth（光纤到户）是公认的最佳宽带接入方式。
随着光接入技术的不断发展，建设成本的减低以及政策的大力扶持，使ftth大规模建设成为了可能。
文章综述了ftth的发展及现状，并阐述了ftth的实际应用，在施工中应遵循的原则与施工流程。
关键词光纤接入 ftth olt epon1 ftth的概念ftth（fiber to the home）光纤到户，简单的说，就是将光网络终端ont安装在住家用户或企业用户处。
在光纤接入家族中，还有fttb（fiber to the building）光纤到大楼，fttc（fiber to the curb）光纤到路边，ftto（fiber to the office）光纤到办公室等等。
光纤接入是有线接入网的方式之一，也是最有潜力的接入方式。
ftth是基于pon（无源光网络）技术的一种布线方式，一般采用epon或gpon。
ftth的显著技术特点是不但提供更大的带宽，增强了网络对数据格式、速率、波长和协议的透明性，而且放宽了对环境条件和供电等要求，简化了维护和安装。
ftth的魅力是由于它的高带宽是互联网主干网到用户桌面的“最后一公里”瓶颈现象的最佳方案。
2 ftth的发展及现状ftth这项技术的提出已有三十年左右了，所以它并不是一个新概念，早在1978年时法国、加拿大、日本就开始研究具体实施光纤到户的实施工作，1995年美国也加入研究，但最终由于成本太高，缺乏市场需求而夭折。
随着技术的不断进步，各国对信息社会发展的需求以及各种电信政策的驱动，从2004年开始，ftth技术的应用进入了大跨步时代。
其中日本是世界上对ftth最热衷的国家，在ftth上的发展一直处于领先地位，截至2007年，日本ftth用户已超过1000万户，到2010年有望达到2000万户。
在美国，verizon 是推展ftth业务最积极的服务业者，并已开始提供hd digital tv 服务，截至2005年已经涵盖用户300万户。
36C ommun icatio ns World Weekly地方实践承载传送上海电信把适合于PON 演进的ODN 网络规划、建设和运维作为重点和难点来抓，开展了大量的技术创新工作，形成了一整套可规模复制的ODN 建设标准和解决方案。
“目前上海电信在FTTH （光纤到户）建设上非常顺利，这与我们制定的包括ODN 在内的整套解决方案密切相关，集团也很推崇我们的方案和标准。
”上海电信副总工程师张军告诉记者。
ODN 是FTTH 建设难点截至目前，上海电信已经拥有宽带用户400万左右，I PTV 用户已达到130多万。
城市光网中的FTTH 覆盖用户已达到300万户，实际开通的FTTH 用户已达到60万。
据了解，2011年上海电信发展目标是完成340万用户的FTTH 网络覆盖，实现100万FTTH 用户的开通使用，宽带用户平均带宽达到8M 。
到“十二五”末，上海电信力争完成900万FTTH 用户覆盖，基本实现城市光网全覆盖，开通使用FTTH 用户达到450万，平均带宽达到50M 。
张军表示，在FTTH 建设中，O DN 是重点和难点。
目前建设一个适合于各种PON 技术的ODN 网络非常重要。
从目前的技术来看，ODN 网络技术寿命是无限的，ODN 是FTTH 网络建设的重点，也是难点。
ODN 网络建设的难点包括：缺统一的ODN 网络建设标准和产品标准、老区光缆入户难、O DN 网络故障定位手段需完善等。
已制定完整ODN 建设规范据悉，上海电信在ODN 网络设计方面的理念是“无跳纤、薄覆盖、便放装”，通过技术创新，制定了一整套较为完整的ODN 网络建设规范、开发了系列化ODN 网络产品，并采用光功率检测法（OPM ）实现了对ODN 网络的故障定位。
上海电信的ODN 网络建设思路和经验，得到了国内、乃至国际同行们的一致赞同，目前已在中国电信范围内全面推广。
张军表示，从2010年FTTH 网络部署情况来看，在ODN 网络产品方面，还有部分器件依赖进口，如分路器中的PLC 芯片、光纤现场机械连接器（预埋纤型）等，希望国内企业在这方面有所突破，以便进一步降低FTTH 建设成本，推动FTTH 网络的规模建设和发展。
3C ommun icatio ns World Weekly承载传送本刊记者|赵光磊张成良：合理规划ODN 网络保障FTTH 规模发展目前运营商正在对ODN 设备进行规范化和标准化工作，以实现统一集采，这可以促成ODN 整个设备成本的下降。
2011年，中国电信发布了“宽带中国光网城市”战略，并大力发展FTTH 建设，2011年的建设目标是新增光纤入户3000万户，累计覆盖4000万个家庭。
目前全国很多地市都已开启了光网城市的建设，上海电信、陕西电信、江西电信、广州电信等地方电信运营商均已开始提高地方的光纤入户覆盖力度。
FTTH 的建设在各地发展的如火如荼，然而作为FTTH 推进速度最快的国内运营商，中国电信在FTTH 上的拓展之路并不平坦。
目前中国电信在发展FTTH 方面的主要难题在于施工。
中国电信在FTTH 建设中的探索已有两年时间，上海、广州是试点较早的城市，上海电信一位专家告诉记者，FTTH 的最大难度仍在于入户端的网络布线问题，尤其是O DN 网络的建设。
中国电信北京研究院副总工程师张成良表示，在FTTH 的网络中，由于网络设备组网更加简单，O DN 实际上已经成为网络投资的主体，在FTTH 初期建设投资中占比超过90%。
ODN 建设方案仍在探索从技术角度来讲，FTTH 的实际部署已经没有问题，与FTTB 模式相比，FTTH 的网关和O NU 一体化，后台系统需要进行一些改造，整体来说没有太多问题。
FTTH 的建设模式主要分为新建、改造ADSL 、改造FTTB 三种模式，主要将以新建为主，继而改造ADSL ，基于FTTB 的改造方案只有很少一部分。
张成良表示，FTTB 建设不久，初期设计时的宽带容量是可以满足4Mbit/s 、8Mbit/s 的宽带接入需求，短期内仍能满足用户需求。
ODN 和接入光缆网的建设对于FTTH 都是很重要的，ODN 网络最终还要归结到室内布线，张成良坦言，中国电信对于O DN 的建设仍处于探索阶段，现在还没有形成成熟的方案。
• 168•随着我国经济水平的提升，FTTH 作为当前各服务供应商的发展重点方向是光网络的建设和维护。
对FTTH 建设来说，加强ODN 规划设计，提高光信号传输与分配质量，就成了一个影响深远的重要问题。
针对ODN 网络的规划设计，不仅需要正视其成本问题，同时也需要重视其系统运行的稳定性。
本文将基于FTTH 宽带接入网的基本结构和优势，讨论FTTH 接入网ODN 设计规划方法。
1 FTTH1.1 FTTH光网络基本结构FTTH 网络光缆总体包含馈线、配线和入户线光缆段。
光缆分配点存在的意义，就是实现馈线与配线光缆的端接，以小区光交接箱、主干光交接箱，或楼栋光分路器的形式存在。
楼栋光分路器可以方便分光器的安装，为光纤接头提供保护的作用，通常在室内设置。
用户接入点则可以终结配线光缆，连接用户引入光缆，主要为楼层光分纤箱。
如果未在同一个箱体中设置用户端节点和ONT ，用户端节点作为信息插座，可以起到光纤适配器的效果；如果用户端节点和ONT 在同一个箱体，则用户端接点只为活动连接器。
如图1所示。
1.2 FTTH优势FTTH 的实质就是光纤到户的通信传输方式，入户安装光网络FTTH宽带接入网中的ODN规划设计中国联通网络通信有限公司朔州市分公司 李治锌单元，实现通信传输质量和效率的提升。
当前技术发展背景下，FTTH 光纤到户，主要包含有源光与无源光网络，这两种传输方式。
有源光网络可延长传输距离，设备专业用途也较强，自然也会带来更大建设成本；无源光网络抗电磁干扰水平更高，故障隐患更小，可以全方位保障FTTH 的运行稳定性。
FTTH 接入网是现阶段先进程度较高的通信网络之一，自身优势相对明显：首先，FTTH 接入网为无源网络；其次，FTTH 接入网具备更宽的带宽，更适应现阶段运营商的要求，达到长距离、高质量的传输效果；另外，FTTH 接入网在承载业务方面，主要依靠光纤进行，可以最大程度减少系统运行的故障；最后，可以在协议设置上灵活性更强。
