30米箱梁预应力张拉计算书

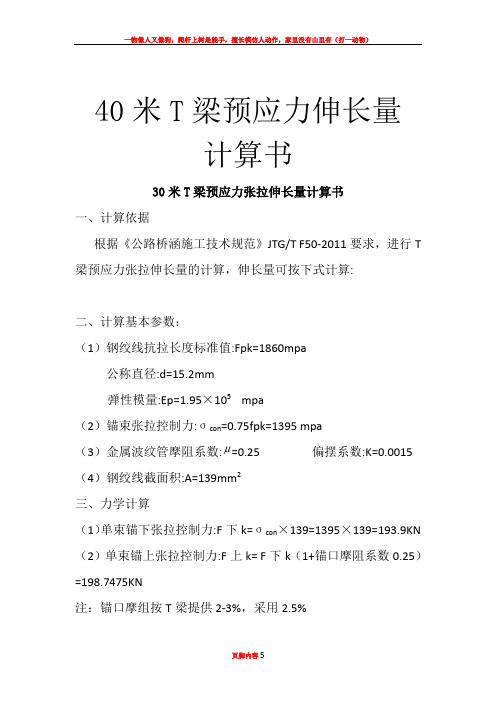

40米T梁预应力伸长量计算书30米T梁预应力张拉伸长量计算书一、计算依据根据《公路桥涵施工技术规范》JTG/T F50-2011要求，进行T 梁预应力张拉伸长量的计算，伸长量可按下式计算:二、计算基本参数：（1）钢绞线抗拉长度标准值:Fpk=1860mpa公称直径:d=15.2mm弹性模量:Ep=1.95×105 mpa（2）锚束张拉控制力:σcon=0.75fpk=1395 mpa（3）金属波纹管摩阻系数: =0.25 偏摆系数:K=0.0015（4）钢绞线截面积:A=139mm2三、力学计算（1）单束锚下张拉控制力:F下k=σcon×139=1395×139=193.9KN （2）单束锚上张拉控制力:F上k= F下k（1+锚口摩阻系数0.25）=198.7475KN注：锚口摩组按T梁提供2-3%，采用2.5%四、延伸量复核N1束延伸量复核，N1锚束单束张拉控制力pcon=193.9（KN ）1、()kx con 1p (1e )193.726(KN)kx p μθμθ-+⨯-==+k=0.0015 u=0.25 θ=0直线取 ()kx p1pcon e 193.553(KN)μθ-+=⨯=始 ()1P1LL 0.853CM AE⨯∆== 2、()kx 12(1e )190.419(KN)kx p p μθμθ-+-==+始14660.1221712000rθ=== ()kx 2=1(e )187.318(KN)p p μθ-+⨯=始始 ()22LL 1.03CM p AE⨯∆== 3、()kx 22(1e )184.948(KN)kx u p p μθθ-+-==+始 ()33LL 11.61CM p AE⨯∆== L (0.853 1.0311.61)13.49()2CM =++=L90%13.490.9012.14()2CM ⨯=⨯=设计12.15（cm ）与设计基本相符，采用设计值 N2束1、()()kx 0.00152.14101Pcon (1)193.9(1)2P 193.589()kx 0.0015 2.141e e KN μθμθ-+-⨯+⨯-⨯-⨯==+⨯()kx 21184.948=192.9?=193.278COM p P e e KN μθ-+==⨯⨯始（）()112L2L 1.529CM p AE⨯∆==2、1-kx+22P -2=189.352kx+u e P μθθ⨯=（）始（1）41890.139630000rθ=== ()kx 2222185.48()p p e KN μθ-+=⨯=始始 222P 2=2.926()LP L CM AE⨯∆=始 3、2-kx+32P -2=183.633()kx+e P KN μθμθ⨯=（）始（1）332P 2=9.053()LP L CM AE⨯∆=(1.529 2.9269.053)13.508()2L CM =++=90%13.5080.9012.16()2LCM ⨯=⨯=设计12.15（cm ）与设计基本相符，采用设计值 N3束1、-kx+1-3=193.9()kx+Pcon e P KN μθμθ⨯=（）（1）-kx+13-=192.45()P Pcon e KN μθ=⨯（）始（1） 13 3.566()L CM ∆= 2、-kx+123-3=187.563)kx+P e P KN μθμθ⨯=（）始（1）（111700.139********r θ=== -kx+2133=182.760)P P e KN μθ=⨯（）始始（ 2187.56337.729()LL CM AE⨯∆== 3、-kx+233-3=182.272)kx+P e P KN μθμθ⨯=（）始（1）（ 33 2.40()L CM ∆=3(3.5667.729 2.40)=13.695)2L CM =++（ 390%13.6950.9012.33()2L CM ⨯=⨯=设计12.33（cm ）与设计基本相符，采用设计值 N4束1、-kx+1-4=193.18()kx+Pcon e P KN μθμθ⨯=（）（1）-kx+14=191.748P Pcon e μθ=⨯（）始14 3.535()L CM ∆=2、-kx+124-4=186.479)kx+P e P KN μθμθ⨯=（）始（1）（ 111700.1399780000rθ=== -kx+2144=181.307)P P e KN μθ=⨯（）始始（ 249.630()L CM ∆=3、-kx+234-4=182.203)kx+P e P KN μθμθ⨯=（）始（1）（ 340.507()L CM ∆=3(0.5079.630 3.535)=13.672)2L CM =++（ 390%13.67290%12.30()2L CM ⨯=⨯=设计12.33（cm ）与设计基本相符，采用设计值 五、张拉力换算 （1）单束张拉力F上K=F下K （1+锚口摩阻）=193.9⨯1.025=198.7475(KN)（2）千斤顶编号91001，配套压力表编号48485121，回归方程Y=47.25230X+20.14580（3）千斤顶编号91002，配套压力表编号743.12V ，回归方程Y=47.41367X+10.52982（4）千斤顶编号91001，回归方程反算20.1458047.25230Y X -=千斤顶编号91002，回归方程反算10.5298247.41367Y X -=Ф1520-8 F=F 上K ⨯N=198.7475⨯8=1589.98（KN ） Ф1520-9 F=F 上K ⨯N=198.7475⨯9=1788.7275（KN ）计算： 复核： 专业监理工程师：。

30mT 梁预应力张拉计算书第一章 设计伸长量复核石麻湾大桥K66+530~K66+640T 梁，设计采用标准强度fpk=1860Mpa 的高强低松弛钢绞线，公称直径Ф15.2mm ，公称面积Ag=139mm ²；弹性模量Eg=1.95×105Mpa 。

为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥涵施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长值及平均张拉力计算公式。

一、计算公式及参数：1、预应力平均张拉力计算公式及参数：()()μθμθ+-=+kx e p p kx p 1 式中：P p —预应力筋平均张拉力（N ）P —预应力筋张拉端的张拉力（N ）X —从张拉端至计算截面的孔道长度（m ）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad ）k —孔道每米局部偏差对摩檫的影响系数，取0.0015μ—预应力筋与孔道壁的摩檫系数，取0.252、预应力筋的理论伸长值计算公式及参数：()P P p E A l p l =∆式中：P p —预应力筋平均张拉力（N ）L —预应力筋的长度（mm ）A p —预应力筋的截面面积（mm 2），取140 mm 2E p —预应力筋的弹性模量（N/ mm 2），取1.95×105 N/ mm 2二、伸长量计算：1、N 1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX 直=7.6255m ；X 曲=7.261mθ=6.5×π/180=0.11345radk X 曲+μθ=0.0015×7.261+0.25×0.11345=0.03925P p =195300×（1-e -0.03925）/0.03925=191517NΔL 曲= P p L/（A p E p ）=191517×7.261/（140×1.95×105）=50.94mmΔL直= PL/（A p E p ）=195300×7.6255/（140×1.95×105）=54.55mm(ΔL 曲+ΔL 直)*2=(50.94mm+54.55mm)*2=210.98mm与设计比较（105.49-104）/104=1.434%2、N2束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX直= 7.634m；X曲=7.261mθ=6.5×π/180=0.11345radk X曲+μθ=0.0015×7.261+0.25×0.11345=0.03925P p=195300×（1-e-0.0395）/0.03925=191517NΔL曲= P p L/（A p E p）=191517×7.261/（139×1.95×105）=50.94mm ΔL直= PL/（A p E p）=195300×7.634/（139×1.95×105）=54.61mm (ΔL曲+ΔL直)*2=(50.94mm+54.61mm)*2=211.1mm与设计比较（105.55-104）/104=1.49%3、N3束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX直=7.939m；X曲=6.912mθ=4.5×π/180=0.07854radk X曲+μθ=0.0015×7.939+0.25×0.07854=0.03154P p=195300×（1-e-0.03154）/0.03154=192252NΔL曲= P p L/（A p E p）=192252×7.939/（140×1.95×105）=55.91mm ΔL直= PL/（A p E p）=195300×6.912/（140×1.95×105）=49.45mm。

30米预应力箱梁张拉计算一、引言预应力箱梁是一种常用的桥梁结构，它具有较高的承载能力和抗震性能。

在预应力箱梁的施工过程中，预应力张拉是非常关键的一步。

本文将以30米预应力箱梁张拉计算为主题，介绍预应力张拉的步骤和计算方法。

二、预应力张拉的步骤1. 钢束布置：首先根据设计要求，确定预应力钢束的布置方案。

钢束应均匀分布在箱梁的上下两侧，并保证钢束的位置和间距符合设计要求。

2. 钢束穿线：将预应力钢束从箱梁的一侧穿过，并通过预埋管道或孔洞，使其延伸到箱梁的另一侧。

在穿线过程中，需要注意预应力钢束的锚固长度和锚固位置，以确保施工的安全和可靠性。

3. 张拉预应力：通过预应力张拉机械设备，对钢束进行张拉，使其产生预应力。

张拉的过程中，应根据设计要求控制预应力的大小和张拉的速度。

同时，还要监测张拉力的变化，确保预应力的稳定性和一致性。

4. 锚固预应力：在完成预应力张拉后，将钢束的末端固定在锚具上，形成锚固预应力。

锚固的过程中，需要根据设计要求选择合适的锚具，并确保锚固的可靠性和稳定性。

5. 后张拉：对已经锚固的预应力钢束进行后张拉，以进一步增加预应力的大小和均匀性。

后张拉的过程中，需要根据设计要求控制后张拉力的大小和后张拉的顺序。

三、预应力张拉的计算方法1. 预应力力的计算：根据设计要求，计算每根预应力钢束所需的预应力力。

预应力力的计算公式为：F = A × σ，其中F为预应力力，A为钢束的横截面积，σ为预应力应力。

2. 钢束的应力计算：根据预应力力和钢束的横截面积，计算钢束的应力。

应力的计算公式为：σ = F / A。

3. 钢束的变形计算：根据钢束的应力和弹性模量，计算钢束的变形。

变形的计算公式为：δ = L × σ / E，其中δ为钢束的变形，L 为钢束的长度，E为钢束的弹性模量。

4. 钢束的张拉长度计算：根据钢束的变形和钢束的长度，计算钢束的张拉长度。

张拉长度的计算公式为：L0 = L + δ，其中L0为钢束的张拉长度。

30mT 梁张拉计算书1、预应力筋平均张拉力计算公式曲线段预应力筋平均张拉力按下式计算：μθμθ+-=+-kx e P kx p )1(P )( Pp 预应力钢筋平均张拉力（N ） P 预应力钢筋张拉端张拉力(N) x 从张拉端至计算截面的孔道长度（m ）θ 从张拉端至计算截面的曲线孔道部分切线夹角之和（rad ）; k 孔道每米局部偏差对摩擦的影响系数。

μ 预应力筋与孔道壁的摩擦系数。

计算过程：边跨边梁、中梁N1钢束P=2132900N ，x=9.774m, θ=7°*π/180=0.12217,k=0.0015, μ=0.22(取摩擦系数中间值)，由此得出：Pp=2132900*(1-e -(0.0015*9.774+0.22*0.12217))/(0.0015*9.774+0.22*0.12217)= 2089208NN2钢束P=1939000N ，x=5.236m, θ=10°*π/180=0.17453,k=0.0015, μ=0.22(取摩擦系数中间值)，由此得出：Pp=1939000*(1-e -(0.0015*5.236+0.22*0.17453))/(0.0015*5.236+0.22*0.17453)=1894843NN3钢束P=1939000N ，x=3.665m, θ=7°*π/180=0.12217,k=0.0015, μ=0.22(取摩擦系数中间值)，由此得出：Pp=1939000*(1-e -(0.0015*3.665+0.22*0.12217))/(0.0015*3.665+0.22*0.12217)=1907948N中跨边梁、中梁N1钢束P=1939000N ，x=9.774m, θ=7°*π/180=0.12217,k=0.0015, μ=0.22(取摩擦系数中间值)，由此得出：Pp=1939000*(1-e -(0.0015*9.774+0.22*0.12217))/(0.0015*9.774+0.22*0.12217)= 1899280NN2钢束P=1745100N ，x=5.236m, θ=10°*π/180=0.17453,k=0.0015, μ=0.22(取摩擦系数中间值)，由此得出：Pp=1745100*(1-e -(0.0015*5.236+0.22*0.17453))/(0.0015*5.236+0.22*0.17453)=1705359NN3钢束P=1551200N ，x=3.665m, θ=7°*π/180=0.12217,k=0.0015, μ=0.22(取摩擦系数中间值)，由此得出：Pp=1551200*(1-e -(0.0015*3.665+0.22*0.17453))/(0.0015*3.665+0.22*0.12217)= 1526358N2、伸长值计算公式因张拉伸长值计算公式可得： p p E A L P 标标△p L = 1-1 p p E A L P 实实p L =∆ 1-2 则由式1-1：1-2可得：标实标实L L L L ∆=∆ 1-3 又因L 实=L 标+ΔL 代入式1-3得： )1标标实（L L L L ∆+∆=∆ 1-4 式中：标L ∆—标准梁钢束张拉伸长值；实L ∆—实际梁长条件下的钢束张拉伸长值；标L —标准梁钢束长度值；实L —实际梁钢束长度值；L ∆ —实际梁长与标准梁长的差值。

30mT梁预应力张拉计算书第一章设计伸长量复核石麻湾大桥K66+530~K66+640T梁，设计采用标准强度fpk=1860Mpa的高强低松弛钢绞线，公称直径①15.2mm公称面积Ag=139mm弹性模量Eg=x 105Mpa为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥涵施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长值及平均张拉力计算公式。

、计算公式及参数:1、预应力平均张拉力计算公式及参数:P p式中:Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）0—从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad)k—孔道每米局部偏差对摩檫的影响系数，取卩一预应力筋与孔道壁的摩檫系数，取2、预应力筋的理论伸长值计算公式及参数:I P P1/ A p E p式中:P p—预应力筋平均张拉力（N)L—预应力筋的长度（mmA p—预应力筋的截面面积（mr T),取140 mm曰一预应力筋的弹性模量（N/ mm),取X 105 N/ mm2二、伸长量计算:1、N束一端的伸长量:单根钢绞线张拉的张拉力P=X 1860X 140=195300NX直=7.6255m; X 曲=7.261m0 =Xn /180=k X 曲+^0 =x +x =P p=195300X() /=191517N△ L 曲二P P L/ (A P E P)=191517X( 140XX 105)=△ L 直二PL/ (A E p) =195300X( 140XX 105)= (△ L 曲+△ L 直)*2=(50.94mm+54.55mm)*2=210.98mm与设计比较（）/104=%2、N2束一端的伸长量:单根钢绞线张拉的张拉力p=x 1860X 140=195300NX直二7.634m ; X 曲=7.261m0 =Xn /180=k X 曲+^0 =X +X =P p=195300X() /=191517N △ L 曲= P p L/ (A p E p)=191517X( 139XX 105) =△ L 直二PL/ (A p E p) =195300X( 139XX 105)= (△ L 曲+△ L 直)*2=(50.94mm+54.61mm)*2=211.1mm 与设计比较() /104=% 3、N3束一端的伸长量:单根钢绞线张拉的张拉力P=X 1860X 140=195300NX直=7.939m; X 曲=6.912m0 =Xn /180=k X 曲+^0 =X +X =P p=195300X() /=192252N △ L 曲= P p L/ (A p E p)=192252X( 140XX 105) =△ L 直= PL/ ( A p E p) =195300X( 140XX 105) =(△ L 曲+△ L 直)*2=(55.91mm+49.45mm)*2=210.71mm与设计比较() /104=%第二章张拉时实际伸长量计算、计算参数：1、—孔道每米局部偏差对摩擦的影响系数：取2、卩一预应力筋与孔道壁的摩擦系数：取3、A—预应力筋的实测截面面积：140 mm4、E p—预应力筋实测弹性模量：X 105 N/ mm25、锚下控制应力k==x 1916=1437 N/ mm7、单根钢绞线张拉端的张拉控制力：P=b k A p=201180N8、千斤顶计算长度：35cm9、工具锚长度：5cm二、张拉时理论伸长量计算：(1) M束一端的伸长量:P=X 1916X 140=201180NX直=7.6255m; X 曲=7.261mL 直=+（+）=8.0255mL 曲=7.261mB 曲二Xn /180=k X 曲+ ^0 =x +x =P p=201180X（） /=197283N△ L 曲二 P p L 曲/ (A p E p ) =197283X( 140XX 105)= △ L直二 P p L 直/ (A E p ) =197283X( 140XX 105)=(△ L 曲+△ L 直)X 2=(50.9mm+56.3mmX 2=214.4mm 2) N 2 束一端的伸长量： P=X 1916X 140=201180N X 直=7.634m; X 曲=7.261m L 直=+( +) =8.034m L 曲=7.261mk X 曲 + ^0 =X +X =P p =201180X() /=197283N △ L 曲二 P p L 曲/ (A p E p )=197283X( 140XX 105)= △ L 直二 P p L 直/ (A E p )=197283X( 140XX 105)=(△ L 曲+^ L 直)X 2=(50.9mm+56.3mmX 2=214.4mm (3) N 束一端的伸长量: P=X 1916X 140=201180N X 直=7.939m; X 曲=6.912m L 直=+( +) =8.339m L 曲=6.912mB 曲二 Xn /180= k X 曲 +^0 =X +X =P p =201180X() /=198040N △ L 曲二 P p L 曲/ (A p E p )=198040X( 140XX 105)= △ L 直二 P P L 直/ (A E p )=198040X( 140XX 105)=o曲=° Xn /180=(△ L 曲+△ L 直)X 2=(48.6mm+58.7mmX 2=214.6mm第三章千斤顶张拉力与对应油表读数计算、钢绞线的张拉控制应力:单根钢绞线张拉端的张拉控制力：F=a A =201180N 8束钢绞线的张拉控制力：F1=8*P= F2=7*P二1）.444号千斤顶张拉、D0136-675号油表时:千斤顶回归方程:P1=0.0161F+P1—L0134-837 号油表读数（MPa F —荷载（kN）P二P1 时,(1)15% con二时:P1=0.0161F+ =*+= (2)50% con二时:P1=0.0161F+ =*+= (3)100% (T con二时:P1=0.0161F+ =*+=P=P2 时,(1)15% T con二时:P2=0.0161F+ =*+= (2)50% T con二时:P2=0.0161F+ =*+= (3)100% T con二时:P2=0.0161F+ =*+=2）.10号千斤顶张拉、L2014-06-2005号油表时:千斤顶回归方程:P1=0.0159F+P1—SO134-881 号油表读数（MPa F —荷载（kN）P二P1 时,(1)15% T con二时:P1=0.0159F+ =*+= (2)50% C con二时:P1=0.0159F+ =*+= (3)100% T con=时:P1=0.0159F+ =*+=P=P2 时,(1)15% (T con二时:P2=0.0159F+ =*+= (2)50% C con二时:P2=0.0159F+ =*+= (3)100% C con= 时:P2=0.0159F+ =*+=备注:钢束的张拉顺序:100%N3—100%N2—100%N1。

30m预应力箱梁张拉应力、伸长量计算一、预应力钢绞线张拉力计算：根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线张拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根张拉力P1=1395×139=193.9KN二、预应力钢绞线的理论伸长值计算：伸长量ΔL= PpL Pp= P（1-e-(kL+μθ)）ApEp kL+μθ根据图纸设计及钢绞线的技术指标，取值如下：Ap=139mm2Ep=1.95×105Mpa δK=1395Mpa 查《桥规》附表C1得k、μ值，k=0.0015 μ=0.17张拉端张拉力P1=δK×Ap=1395×139=193905N1、中跨箱梁:（1）N1（2×4）：ΔL1: Pp1=193905×（1-0.96495385）/0.035675=190487N ΔL1=190487×13.895/(139×1.95×105)=0.09765m ΔL2: P2=2 Pp1-P1=2×190487-193905=187069NPp2=187069×（1-0.99882319）/0.0011775=186959NΔL2=186959×0.785/(139×1.95×105)=0.005414m N1的伸长值（ΔL1+ΔL2）×2=20.6cm（2）N2（2×4）：ΔL1: Pp1=193905×（1-0.96728123）/0.033266=190715N ΔL1=190715×12.289/(139×1.95×105)=0.086467m ΔL2: P2=2 Pp1-P1=2×190715-193905=187525NPp2=187525×（1-0.99639601）/0.0036105=187187NΔL2=187187×2.407/(139×1.95×105)=0.016623mN2的伸长值（ΔL1+ΔL2）×2=20.6cm（3）N3（2×4）：ΔL1: Pp1=193905×（1-0.9696142）/0.030857=190944N ΔL1=190944×10.683/(139×1.95×105)=0.0752575m ΔL2: P2=2 Pp1-P1=2×190944-193905=187983NPp2=187983×（1-0.99397473）/0.0060435=187416NΔL2=187416×4.029/(139×1.95×105)=0.027858m N3的伸长值（ΔL1+ΔL2）×2=20.6cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99317182）/0.0068516=193242N ΔL1=193242×1.799/(139×1.95×105)=0.012825m ΔL2: P2=2 Pp1-P1=2×193242-193905=192579NPp2=192579×（1-0.98100816）/0.0191745=190744NΔL2=190744×12.783/(139×1.95×105)=0.089956m N4的伸长值（ΔL1+ΔL2）×2=20.5cm2、边跨箱梁：P1=δK×Ap=1395×139=193905N（1）N1（2×5）：ΔL1: Pp1=193905×（1-0.96754025）/0.03299825=190741N ΔL1=190741×12.1105/(139×1.95×105)=0.085222m ΔL2: P2=2 Pp1-P1=2×190741-193905=187577NPp2=187577×（1-0.99605978）/0.003948=187207NΔL2=187207×2.632/(139×1.95×105)=0.0181785mN1的伸长值（ΔL1+ΔL2）×2=20.7cm（2）N2（2×5）：ΔL1: Pp1=193905×（1-0.96985714）/0.0306065=190967N ΔL1=190967×10.516/(139×1.95×105)=0.07408998m ΔL2: P2=2 Pp1-P1=2×190967-193905=188029NPp2=188029×（1-0.99367211）/0.006348=187433NΔL2=187433×4.232/(139×1.95×105)=0.02926458m N2的伸长值（ΔL1+ΔL2）×2=20.67cm（3）N3（2×5）：分段ΔL1: Pp1=193905×（1-0.97218103）/0.02821325=191195N ΔL1=191195×8.9205/(139×1.95×105)=0.062924m ΔL2: P2=2 Pp1-P1=2×191195-193905=188485NPp2=188485×（1-0.99129015）/0.008748=187663NΔL2=187663×5.832/(139×1.95×105)=0.04037819m N3的伸长值（ΔL1+ΔL2）×2=20.66cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99331038）/0.0067121=193256N ΔL1=193256×1.706/(139×1.95×105)=0.0121636m ΔL2: P2=2 Pp1-P1=2×193256-193905=192607NPp2=192607×（1-0.98073303）/0.019455=190745N ΔL2=190745×12.97/(139×1.95×105)=0.09127329mN4伸长值（ΔL1+ΔL2）×2=20.68cm3、负弯矩伸长值（1）T1（2×5）ΔL1: Pp1=193905×（1-0.98955493）/0.0105=192891N ΔL1=192891×7/(139×1.95×105)=0.05mT1伸长值（ΔL1）=0.5cm（2）T2（2×5）ΔL1: Pp1=193905×（1-0.985112）/0.015=192457N ΔL1=192457×10/(139×1.95×105)=0.071mT2伸长值（ΔL1）=7.1cm（3）T3（3×5）ΔL1: Pp1=193905×（1-0.97775124）/0.0225=191740N ΔL1=191740×15/(139×1.95×105)=0.106mT1伸长值（ΔL1）=10.6cm预应力钢绞线张拉力对应油表读数一、根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线张拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根张拉力P1=1395×139=193.9KN二、根据千斤顶及压力表检定报告及1#、2#千斤顶回归线型方程：1#千斤顶（20204#压力表）：Y=0.0329X+0.652#千斤顶（20208#压力表）：Y=0.0329X+0.23#千斤顶（20212#压力表）：Y=0.2251X+0.794#千斤顶（90411#压力表）：Y=0.2257X+0.69计算得到张拉力为10%δK、20%δK、100%δK时油压表读数如下表:1#千斤顶（20204#压力表）2#千斤顶（20208#压力表）3#千斤顶（20212#压力表）4#千斤顶（90411#压力表）中跨梁钢绞线理论伸长值一览表边跨梁钢绞线理论伸长值一览表负弯矩理论伸长值一览表。

30米后张法箱梁钢绞线张拉计算书（中跨梁）后张梁钢绞线伸长值计算钢绞线弹性模量：E y =1.97×105Mpa A y =140mm 2 R y b =0.75×1860=1395 Mpa k=0.0015 μ=0.20 千斤顶工作长度一端按50cm 考虑正弯矩钢绞线（中跨梁） 1、N1 束各段长度P p =P=1395×140=195300N㈡、BC 段为直线段，有摩阻力，x ＝1.506m ，kx=0.002259P P =(1)kx p e kx --=30.002259195.310(1)0.002259e -⨯⨯-=195079.6 N㈢、CD 段为曲线段，有摩阻力，θ＝0.0314x ＝01.825180π⨯⨯=0.785m kx=0.0011775 kx+u θ=0.0074575P P = ()(1)kx u P e kx u θθ-+-+=0.0074575195079.6(1)0.0074575e -⨯-=194354.00 N㈣、DE 段为直线段x=30.86/2-0.65-1.506-0.785-3.925-0.885=7.679mkx=0.0115125P P = (1)kx p e kx --=0.0115125194354.00(1)0.0115125e -⨯-=193239.5 N㈤、EF 段为曲线段 X=5.045180π⨯⨯=3.925m , θ＝0.08722 kx+u θ=0.023332P P = ()(1)kx u P e kx u θθ-+-+=0.023********.5(1)0.023332e -⨯-=191002.6 N㈥、FO 段为直线段，，x ＝0.885m ，Kx ＝0.0013275 N ，P P =(1)kx p e kx --=0.0013275191002.6(1)0.0013275e -⨯-=190875.9 N计算理论伸长值：△ L AB =P p L/A p E p =195300×0.5/(140×1.97×105)=0.00354m=0.35cm △ L BC =P p L/A p E p =195079.6×1.506/(140×1.97×105)=0.01065m=1.07cm△ L CD =P p L/A p E p =194354×0.785/(140×1.97×105)=0.00553m=0.55cm△ L DE =P p L/A p E p =193239.5×7.679/(140×1.97×105)=0.0538m=5.38cm△ L EF =P p L/A p E p =191002.6×3.925/(140×1.97×105)=0.02718m=2.72cm△ L FO =P p L/A p E p =190875.9×0.885/(140×1.97×105)=0.00612m=0.61cm△L 总＝2×（0.35+1.07+0.55+5.38+2.72+0.61） ＝21.4㎝2、N2 束各段长度P p =P=1395×140=195300N㈡、BC 段为直线段，有摩阻力，x ＝1.506m ，kx=0.002259P P =(1)kx p e kx --=30.002259195.310(1)0.002259e -⨯⨯-=195079.6 N㈢、CD 段为曲线段，有摩阻力，θ＝0.0314x ＝01.825180π⨯⨯=0.785m kx=0.0011775 kx+u θ=0.0074575P P = ()(1)kx u P e kx u θθ-+-+=0.0074575195079.6(1)0.0074575e -⨯-=194354.00 N㈣、DE 段为直线段x=30.89/2-0.65-1.506-0.785-3.925-2.507=6.072mkx=0.009108P P = (1)kx p e kx --=0.009108194354.00(1)0.009108e -⨯-=193471.6 N㈤、EF 段为曲线段 X=5.045180π⨯⨯=3.925m , θ＝0.08722P P = ()(1)kx u P e kx u θθ-+-+=0.023*********.6(1)0.023332e -⨯-=191232 N㈥、FO 段为直线段，，x ＝2.507m ，Kx ＝0.0037605 N ，P P =(1)kx p e kx --=0.0037605191232(1)0.0037605e -⨯-=190872.9N计算理论伸长值：△ L AB =P p L/A p E p =195300×0.5/(140×1.97×105)=0.00354m=0.35cm △ L BC =P p L/A p E p =195079.6×1.506/(140×1.97×105)=0.01065m=1.07cm△ L CD =P p L/A p E p =194354×0.785/(140×1.97×105)=0.00553m=0.55cm△ L DE =P p L/A p E p =193471.6×6.072/(140×1.97×105)=0.0426m=4.26cm△ L EF =P p L/A p E p =191232×3.925/(140×1.97×105)=0.0272m=2.72cm△ L FO =P p L/A p E p =190872.9×2.507/(140×1.97×105)=0.01735m=1.74cm△L 总＝2×（0.35+1.07+0.55+4.26+2.72+1.74） ＝21.4㎝3、N3 束各段长度P p =P=1395×140=195300N㈡、BC 段为直线段，有摩阻力，x ＝1.506m ，kx=0.002259P P =(1)kx p e kx --=30.002259195.310(1)0.002259e -⨯⨯-=195079.6 N㈢、CD 段为曲线段，有摩阻力，θ＝0.0314x ＝01.825180π⨯⨯=0.785m kx=0.0011775P P = ()(1)kx u P e kx u θθ-+-+=0.0074575195079.6(1)0.0074575e -⨯-=194354.00 N㈣、DE 段为直线段x=30.92/2-0.65-1.506-0.785-3.925-4.129=4.465mkx=0.0066975P P = (1)kx p e kx --=0.0066975194354.00(1)0.0066975e -⨯-=193704.6N㈤、EF 段为曲线段 X=5.045180π⨯⨯=3.925m , θ＝0.08722 kx+u θ=0.023332P P = ()(1)kx u P e kx u θθ-+-+=0.023*********.6(1)0.023332e -⨯-=191462.3 N㈥、FO 段为直线段，，x ＝4.129m ，Kx ＝0.0061935 N ，P P =(1)kx p e kx --=0.0061935191462.3(1)0.0061935e -⨯-=190870.6N计算理论伸长值：△ L AB =P p L/A p E p =195300×0.5/(140×1.97×105)=0.00354m=0.35cm △ L BC =P p L/A p E p =195079.6×1.506/(140×1.97×105)=0.01065m=1.07cm△ L CD =P p L/A p E p =194354×0.785/(140×1.97×105)=0.00553m=0.55cm△ L DE =P p L/A p E p =193704.6×4.465/(140×1.97×105)=0.03136m=3.14cm△ L EF =P p L/A p E p =191462.3×3.925/(140×1.97×105)=0.0272m=2.72cm△ L FO =P p L/A p E p =190870.6×4.129/(140×1.97×105)=0.028576m=2.86cm△L 总＝2×（0.35+1.07+0.55+3.14+2.72+2.86） ＝21.4㎝4、N4 束各段长度㈠、AB 段(锚固段)为直线段，无摩阻力，x=0.5m P p =P=1395×140=195300NAO箱梁中心线D CB㈡、BC 段为直线段，无摩阻力，x=30.7/2-0.65-0.73-12.901＝1.069 m kx=0.0016035P P =(1)kx p e kx --=0.0016035195300(1)0.0016035e -⨯-＝195143.5N㈢、CD 段为曲线段，有摩阻力，x ＝01.430180π⨯⨯=0.73m ， kx+u θ=0.002651P P =()(1)kx u P e kx u θθ-+-+=0.002651195143.5(1)0.002651e ⨯-－=194885.1 N㈣、DO 段为直线段，有摩阻力， x ＝12.901m, kx=0.019352P P =(1)kx p e kx --=0.019352194885.1(1)0.019352e ⨯-－=193011.5N计算理论伸长值：△ L AB =P p L/A p E p =195300×0.5/(140×1.97×105)=0.00354m=0.4cm △ L BC =P p L/A p E p =195143.5×1.069/(140×1.97×105)=0.007564m=0.8cm△ L CD =P p L/A p E p =194885.1×0.73/(140×1.97×105)=0.00515m=0.5cm△ L DO =P p L/A p E p =193011.5×12.901/(140×1.97×105)＝0.09m=9.0㎝△L 总＝(0.4+0.8+0.5+9.0)×2=21.4㎝。

目录1 计算依据与基础资料 (1)1.1 标准及规范 (1)1.1.1 标准 (1)1.1.2 规范 (1)3.1.5 荷载横向分布系数汇总 (17)3.2 剪力横向分布系数 (18)3.3 汽车荷载冲击系数μ值计算 (18)3.3.1汽车荷载纵向整体冲击系数μ (18)3.3.2 汽车荷载的局部加载的冲击系数 (18)4 主梁纵桥向结构计算 (18)4.1箱梁施工流程 (18)4.2 有关计算参数的选取 (19)4.3 计算程序 (20)4.4 持久状况承载能力极限状态计算 (20)4.4.1 正截面抗弯承载能力计算 (20)5.1 荷载标准值计算（弯矩） (30)5.1.1 预制箱内桥面板弯矩计算 (31)5.1.2 现浇段桥面板弯矩计算 (33)5.1.3 悬臂段桥面板弯矩计算 (35)5.2 荷载标准值计算（支点剪力） (37)5.2.1 预制箱内桥面板支点剪力计算 (37)5.2.2 现浇段桥面板支点剪力计算 (37)5.3 持久状况承载能力极限状态计算 (38)5.3.1 预制箱内桥面板承载能力极限状态计算 (38)5.3.2 现浇段桥面板承载能力极限状态计算 (40)5.3.3 悬臂段桥面板承载能力极限状态计算 (41)预应力混凝土公路桥梁通用设计图成套技术通用图计算书（30m 装配式预应力混凝土连续箱梁）1 计算依据与基础资料1.1.3 参考资料∙《公路桥涵设计手册》桥梁上册（人民交通出版社2004.3）1.2 主要材料1）混凝土：预制梁及现浇湿接缝、横梁为C50、现浇调平层为C40；2）预应力钢绞线：采用钢绞线15.2s φ，1860pk f MPa =，51.9510p E Mpa =⨯3）普通钢筋：采用HRB335，335sk f MPa =，52.010S E Mpa =⨯1.3 设计要点1）本计算示例按后张法部分预应力混凝土A 类构件设计，桥面铺装层80mmC40混凝土不参与截面组合作用；2）根据组合箱梁横断面，采用荷载横向分布系数的方法将组合箱梁3.1.1 刚性横梁法1）抗扭惯矩计算宽跨比B/L＝13.5/30＝0.45≤0.5,可以采用刚性横梁法。

一、张拉控制力计算1.1D=15.2mm A y =140mm 2R y b =1860Mpa1.20.75×1860×140×10=1953000N ≈195T 0.75×1860×140×9=1757700N ≈176T 0.75×1860×140×8=1562400N ≈156T二、预应力钢筋张拉理论伸长量计算2.1k=μ=0.15E g = 1.952.2选取L/2管道长和工作长度计算伸长量a=100.0cm根据参数和公式求得各段参数如下表2.2.1管道采用OVM15-8各段参数表（N3束)伸长量计算工作长度应用公式ΔL=PL/(A y E g )〔(1-e -(kx+μθ)/(kx+μθ)〕设计参数取值偏差影响系数0.0015孔道摩擦系数钢铰线弹性模量×105Mpa OVM15-10：P=0.75×R y b ×A y ×n=OVM15-9P=0.75×R y b ×A y ×n=OVM15-8P=0.75×R y b ×A y ×n=30米预制T梁预应力张拉理论计算书设计参数取值钢铰线公称直径钢铰线公称面积钢铰线标准强度张拉控制力计算(按标准强度75%计算)三、预应力张拉施工3.1预应力张拉施工顺序N1→50%N2→→3.2预应力张拉施工控制0→→σcon3.3张拉设备参数表2、本计算作为现场施工参照注：1、本计算不考虑锚圈摩阻损失,锚圈摩阻按经验值3mm 考虑15%σcon →30%σcon (持荷5分钟)→锚固施工时实测预应力钢铰线伸长量,如超过理论伸长量6%,则停止张拉,查明原因,再进行张拉。

100%N3100%N2。
