深圳平湖平湖中学物理内能中考真题汇编[解析版]一、初三物理 内能 易错压轴题（难）1．在“探究物质的吸热能力”的实验中，实验装置如图所示：(1)实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和______；(2)实验中必须要选取初温相同且______（选填“质量”或“体积”）相等的甲、乙两种液体；选用规格相同的电加热器分别给甲和乙两种液体加热，这样做的目的是在相同时间内甲和乙两种液体______相同；(3)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图象，如图丙所示，则______的吸热能力更强；(4)若甲液体的比热容为2.1×103J/(kg•°C )，则乙液体的比热容为______J/(kg•°C )。

【答案】电加热丝 质量 吸收的热量 乙 4.2×103 【解析】 【分析】 【详解】(1)[1]实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和电加热丝。

(2)[2]根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中必须要选取初温相同且质量相等的甲、乙两种液体。

[3]选用规格相同的电加热器分别给甲和乙两种液体加热，根据转换法，这样做的目的是在相同时间内甲和乙两种液体吸收的热量相同。

(3)[4]根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，由图知，加热5分钟，甲升高的温度为60°C −20°C =40°C乙升高的温度为40°C −20°C =20°C即乙升温小，故乙的吸热能力更强。

(4)[5]根据Qc m t=∆在质量和吸热相同的情况下，比热容与升高的温度成反比，结合(3)[4]，故乙液体的比热容为()()3340C 2.110J/kg C 4.210J/kg C 20Cc ︒=⨯⨯︒=⨯︒︒2．如图所示是“探究不同物质吸热升温现象”的实验装置，小华将初温和质量相等的色拉油和水分别装在相同的烧杯中，用酒精灯加热并不断搅拌，每隔0.5min测量一次温度，数据记录在下表中。

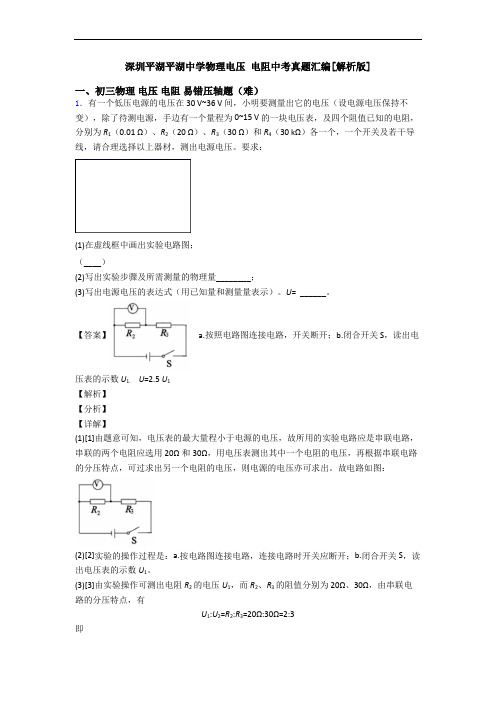

深圳平湖平湖中学物理电压电阻中考真题汇编[解析版]一、初三物理电压电阻易错压轴题（难）1．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。

要求：(1)在虚线框中画出实验电路图；（____）(2)写出实验步骤及所需测量的物理量________；(3)写出电源电压的表达式（用已知量和测量量表示）。

U= ______。

【答案】 a.按照电路图连接电路，开关断开；b.闭合开关 S，读出电压表的示数U1.U=2.5 U1【解析】【分析】【详解】(1)[1]由题意可知，电压表的最大量程小于电源的电压，故所用的实验电路应是串联电路，串联的两个电阻应选用20Ω和30Ω，用电压表测出其中一个电阻的电压，再根据串联电路的分压特点，可过求出另一个电阻的电压，则电源的电压亦可求出。

故电路如图：(2)[2]实验的操作过程是：a.按电路图连接电路，连接电路时开关应断开；b.闭合开关S，读出电压表的示数U1。

(3)[3]由实验操作可测出电阻R2的电压U1，而R2、R3的阻值分别为20Ω、30Ω，由串联电路的分压特点，有U1:U2=R2:R3=20Ω:30Ω=2:3即U 2=1.5U 1那么电源的电压U=U 1+U 2=U 1+1.5U 1=2.5U 12．小华用如图所示电路来探究串联电路电压的特点。

（1）在拆接电路时，开关应处在___________状态（选填“断开”或“闭合”）； （2）实验中应选择规格__________（填“相同”或“不同”）的小灯泡；（3）用电压表分别测出A 与B 、B 与C 、A 与C 两点间的电压为U AB 、U BC 、U AC 。

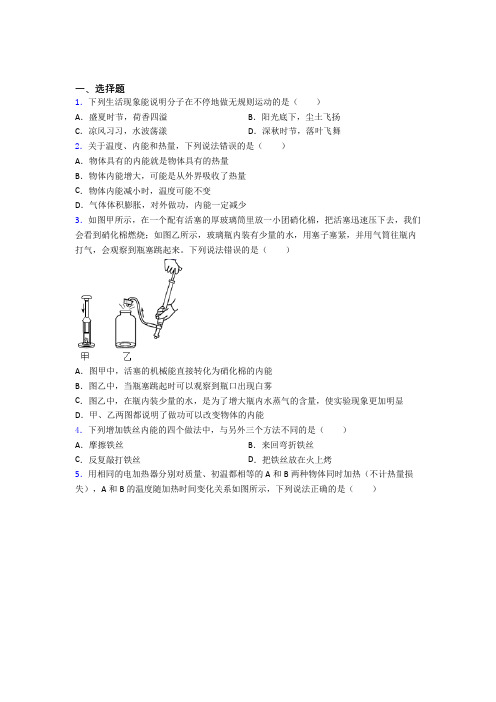

一、选择题1．下列生活现象能说明分子在不停地做无规则运动的是（）A．盛夏时节，荷香四溢B．阳光底下，尘土飞扬C．凉风习习，水波荡漾D．深秋时节，落叶飞舞2．关于温度、内能和热量，下列说法错误的是（）A．物体具有的内能就是物体具有的热量B．物体内能增大，可能是从外界吸收了热量C．物体内能减小时，温度可能不变D．气体体积膨胀，对外做功，内能一定减少3．如图甲所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，我们会看到硝化棉燃烧；如图乙所示，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，会观察到瓶塞跳起来。

下列说法错误的是（）A．图甲中，活塞的机械能直接转化为硝化棉的内能B．图乙中，当瓶塞跳起时可以观察到瓶口出现白雾C．图乙中，在瓶内装少量的水，是为了增大瓶内水蒸气的含量，使实验现象更加明显D．甲、乙两图都说明了做功可以改变物体的内能4．下列增加铁丝内能的四个做法中，与另外三个方法不同的是（）A．摩擦铁丝B．来回弯折铁丝C．反复敲打铁丝D．把铁丝放在火上烤5．用相同的电加热器分别对质量、初温都相等的A和B两种物体同时加热（不计热量损失），A和B的温度随加热时间变化关系如图所示，下列说法正确的是（）A．升高相同的温度，B物体吸收的热量较多B．B物质的吸热能力比A物质的吸热能力强C．加热相同时间后将A和B接触，热量将从A传递给BD．A的比热容与B的比热容之比为2:16．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大7．如图甲、乙所示，相同容器中装了相同的纯净水，用不同电加热器加热，忽略散热损失，得到如图丙所示的水温与加热时间的图像，下列说法正确的是（）A．加热相同时间，两杯水吸收的热量相同B．吸收相同的热量，甲杯中水的末温比乙杯的高C．升高相同温度，甲杯中水吸热比乙杯的少D．相同时间内，甲杯中加热器放热比乙杯中的多8．关于物体的内能，下列说法正确的是（）A．运动的物体有内能，静止的物体没有内能B．物体在0℃以下时没有内能C．高温物体的内能一定比低温物体的内能多D．质量大且温度高的物体的内能可能比同状态质量小、温度低的物体的内能多9．下列事实能够说明“分子在不停地运动”的是（）A．冬天里雪花飞舞B．公园里花香四溢C．扫地时尘土飞扬D．天空中乌云翻滚10．关于温度、热量、内能，以下说法正确的是（）A．冰熔化成水，质量不变，温度不变，内能不变B．-10℃的冰块没有内能C．内能小的物体也可以将热量传给内能大的物体D．高温物体含有的热量一定比低温物体含有的热量多11．南极是世界上最冷的地方，在南极的两只小企鹅之间发生了有趣的对话，其中不正确．．．的是（）A．这里太冷了，冰山肯定没有内能B．再冷，组成冰山的分子在做热运动，所以冰山也有内能C．这里的温度很低，构成物体的大量分子做无规则运动应该很慢D．对啊，也就是说，温度反映了构成物体的大量分子做无规则运动的剧烈程度12．图甲是“探究某种固体物质熔化特点”的实验装置，图乙是根据实验数据描绘出的该物质在熔化过程中温度随时间变化的图像，下列说法正确的是（）A．组装图甲装置时应按自上而下的顺序安装B．把装着该物质的试管放在烧杯的水中加热的目的是缩短实验时间C．分析图乙图像可知物质的比热容大小与物质的状态有关D．物体在BC段熔化过程中温度保持不变，物体的内能也保持不变13．关于温度、热量、内能之间的关系，下列说法正确的是（）A．温度低的物体可能比温度高的物体内能多B．物体内能增加，一定吸收了热量C．热量总是从内能大的物体传递给内能小的物体D．物体吸收热量，温度一定升高14．下列说法中正确的是（）A．一个物体的温度若保持不变，其内能可能会改变B．一个物体如果从外界吸收热量，其温度一定会升高C．一个物体的内能如果增大，其一定从外界吸收热量D．夏天剥开包装纸的冰棒周围冒出“白气”属于汽化现象15．下列实验过程中，物体内能的改变方式与其他三个不同．．的是（）A．甲图中，活塞下压玻璃筒内的空气，空气内能增大B．乙图中，烧瓶内的空气将瓶塞推出，空气内能减小C．丙图中，烧杯内的水被电加热器加热，内能增大D．丁图中，试管内的气体推出橡胶塞，试管内气体内能减小二、填空题16．2020年6月23日上午，长征三号火箭将北斗三号全球卫星导航系统最后一颗组网卫星送入太空预定轨道。

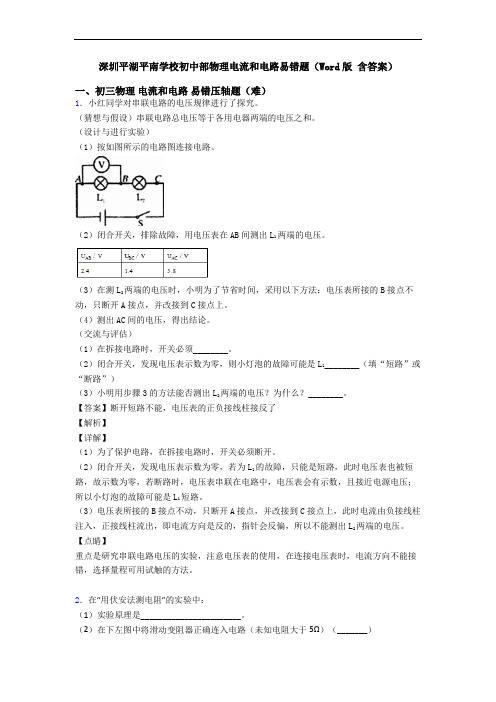

深圳平湖平南学校初中部物理电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R 0一个（电阻已知）、单刀开关两只、导线若干。

测待测电阻R X 的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________. ③、R X 的数学表达式为：R X =_________________（用所测量的物理量及相应的符号表示）。

一、选择题1．关于粒子和宇宙，下列认识正确的起（）A．卢瑟福发现了电子，说明原子可以再分B．电子、原子核、原子是按照由小到大的尺度排序的C．“破镜难重圆”是因为固体分子间存在着排斥力D．宇宙是一个有层次的天体结构系统，其中恒星是绝对不动的2．下列关于内能、热量、温度说法正确的是（）A．0℃的冰块内能为零B．物体温度越高，所含的热量越多C．热量总是自发地从温度高的物体向温度低的物体传递D．物体的温度越高，物体的内能越大3．某学生用两个相同的热源分别对质量和初温相等的甲、乙两物质加热，并根据实验测得的数据分别画出甲、乙两物质的温度随加热时间变化的图线，如图所示。

根据图线情况，作出如下推断，其中正确的是（）A．甲的比热容比乙大B．相同时间乙温度升高的快C．升高相同温度时乙吸热更多D．相同时间甲吸热更多4．《舌尖上的中国》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美。

如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是（）A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭含有的热量增加D．拌：香葱和豆腐加入少许调料搅拌即可入味，说明分子在做无规则运动5．有关图中所示的四个实验，下列说法中正确的是（）A ．甲图中，在玻璃板离开水面前，弹簧测力计示数增大，是因为分子间有斥力B ．乙图中，加热试管内的水之后，瓶塞被冲开，说明热传递能改变物体的内能C ．丙图中，抽掉玻璃板，两种气体混合在一起，是因为上方的气体密度小D ．丁图中，用力迅速压下活塞后，玻璃筒内硝化棉着火，说明筒内空气的内能增大了6．下列说法正确的是（ ）A ．内能小的物体不可能向内能大的物体传递热量B ．液体的蒸发在任何温度下都能进行C ．用干冰在舞台上制造出的淡淡薄雾是液态的二氧化碳D ．下雪天，向积雪的公路撒盐，能提高冰的熔点，尽快融雪7．如图为某物质凝固时温度随时间变化的图像，下列对该物质的说法正确的是（ ）A ．该物质为非晶体B ．该物质的凝固时间是10minC ．该物质在B 、C 两点时温度相同，内能相等D ．该物质的熔点是80℃8．根据表中的数据，下列判断正确的是（ ） 一些物质的比热容()J /kg C ︒⎡⎤⋅⎣⎦ 水 34.210⨯ 铝 30.8810⨯煤油、冰32.110⨯ 干泥土 30.8410⨯ 沙石 30.9210⨯铜 30.3910⨯A ．不同物质的比热容不可能相同B ．夏天，在地上洒水会感到凉快，主要利用水的比热大的特性C ．比较水和沙石的比热容可知，沿海地区比内陆地区昼夜温差大D ．质量相等的铝块和铜块升高相同的温度，铝块吸收的热量多9．关于温度、热量、内能，下列说法正确的是（ ）A ．物体的温度越高，放出的热量越多B ．物体的温度越高，所含的热量越多C ．物体的温度升高，内能一定增加D ．物体的内能增加，温度一定升高10．下列说法中正确的是（ ）A ．一个物体的温度若保持不变，其内能可能会改变B ．一个物体如果从外界吸收热量，其温度一定会升高C ．一个物体的内能如果增大，其一定从外界吸收热量D ．夏天剥开包装纸的冰棒周围冒出“白气”属于汽化现象11．重庆美食名扬四方，吸引全国各地旅客来“打卡”，如图所示是大家常见的美食，其中所包含的物理知识正确的是（ ）A ．小面——刚煮熟的小面冒“白气”是汽化现象B ．酸辣粉——酸辣香味四溢是由于分子永不停息做无规则运动C ．回锅肉——炒肉时主要是通过做功的方式使肉和菜的内能增加D ．重庆火锅——当汤沸腾以后，把炖汤的火调小是为了降低汤的温度12．关于粒子和宇宙，下列说法正确的是（ ）A ．封闭在容器内的液体很难被压缩，说明分子间有引力B ．在质子、分子和原子中，尺度最小的是原子C ．用手捏海绵，海绵的体积变小了，说明分子间有间隙D ．宇宙是一个有层次的天体结构体系，太阳属于银河系中的一颗恒星二、填空题13．春天走进公园闻到百花香，说明分子在______，在城市里修建人工湖，来适当降低周边地区夏天过高的温度，是利用了水的______特点，质量10kg 的湖水，温度升高1℃时，吸收的热量为______J 。

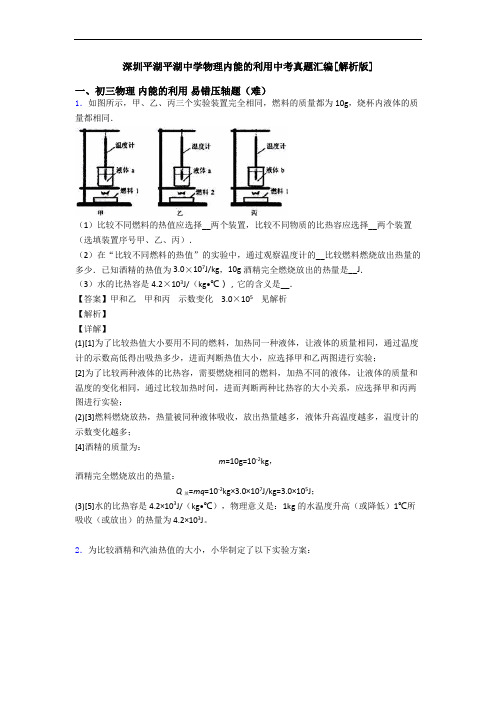

深圳平湖平湖中学物理内能的利用中考真题汇编[解析版]一、初三物理内能的利用易错压轴题（难）1．如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同．（1）比较不同燃料的热值应选择__两个装置，比较不同物质的比热容应选择__两个装置（选填装置序号甲、乙、丙）．（2）在“比较不同燃料的热值”的实验中，通过观察温度计的__比较燃料燃烧放出热量的多少．已知酒精的热值为3.0×107J/kg，10g酒精完全燃烧放出的热量是__J．（3）水的比热容是4.2×103J/（kg•℃），它的含义是__．【答案】甲和乙甲和丙示数变化 3.0×105见解析【解析】【详解】(1)[1]为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；[2]为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验；(2)[3]燃料燃烧放热，热量被同种液体吸收，放出热量越多，液体升高温度越多，温度计的示数变化越多；[4]酒精的质量为：m=10g=10-2kg，酒精完全燃烧放出的热量：Q放=mq=10-2kg×3.0×107J/kg=3.0×105J；(3)[5]水的比热容是4.2×103J/（kg•℃），物理意义是：1kg的水温度升高（或降低）1℃所吸收（或放出）的热量为4.2×103J。

2．为比较酒精和汽油热值的大小，小华制定了以下实验方案：（1）取质量_____（选填“相等”或“不等”）的酒精和汽油作燃料，制成酒精灯和汽油灯；（2）两灯同时点燃后分别给两杯质量和初温都相等的水加热（两个烧杯完全相同）如图所示；（3）通过观察水温的变化，判断两种燃料热值的大小。

深圳市深圳中学初中部物理第十三章电路初探达标检测（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V 增大到3.8V ，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，电流为0.4A ，则灯泡的额定功率： 3.80.4 1.52P UI V A W ==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R ，电路电流0=U I R R +，则根据P 滑=I 2可知：22222000()100220U U R U R R R R R R R R R⨯==Ω+++++Ω； 又因为R 的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R 滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．3．“探究串联电路的电压关系”实验电路如图甲所示。

深圳平湖平湖中学物理电功率中考真题汇编[解析版]一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．22151511:::5:1525U UP PR R===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

深圳市文汇中学物理第十三章电路初探检测题（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。

其实，有时只要思考一下，拆除或改接某些导线就能解决问题。

如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。

除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。

去掉的导线是__________；（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。

改动的方法是_________。

【答案】短路电流表 c 将导线e的F接点改接C（或E）接点【解析】【详解】(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D 端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；[2]这短路的情况下，电流会很大，会烧坏电池和电流表；(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。

2．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。

深圳龙岗区平冈中学物理第十三章电路初探单元达标训练题（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab 两端电压随热敏电阻R t 减小而增加，故应接在ab 之间，选A 。
