生产车间工作流程图一、引言生产车间工作流程图是用来描述生产车间内各个工作环节的流程和顺序的图表。
通过绘制工作流程图，可以清晰地展示生产车间内各个环节的工作内容及其之间的关系，有助于优化生产流程，提高生产效率和质量。
二、流程图概述生产车间工作流程图主要包括以下几个环节：原材料准备、生产设备配置、生产操作、质量检验、包装与出库。
下面将详细介绍每个环节的工作流程和要点。
三、原材料准备1. 原材料采购：根据生产计划和产品需求，采购所需的原材料。
2. 原材料检验：对采购回来的原材料进行检验，确保其质量符合要求。
3. 原材料入库：将检验合格的原材料入库，并进行标识和分类。
四、生产设备配置1. 设备调配：根据生产计划，将所需的生产设备调配到相应的工作区域。
2. 设备检查：对生产设备进行检查和维护，确保其正常运行。
3. 设备清洁：定期对生产设备进行清洁和消毒，确保生产环境卫生。
五、生产操作1. 生产准备：根据生产计划，准备所需的工具、模具和辅助设备。
2. 生产操作流程：按照产品的生产工艺流程进行生产操作，确保每个环节的工作顺利进行。
3. 生产记录：对生产过程中的关键参数和数据进行记录，以备后续分析和追溯。
六、质量检验1. 抽样检验：从生产中随机抽取产品进行检验，确保产品质量符合标准。
2. 检验记录：对每个产品的检验结果进行记录和归档，以备质量追溯和分析。
七、包装与出库1. 包装要求：根据产品的特性和客户需求，进行相应的包装工作。
2. 包装操作：按照包装要求对产品进行包装，确保产品的安全和完整。
3. 出库管理：对已包装好的产品进行出库管理，确保产品按时发货。
八、总结生产车间工作流程图是生产车间管理的重要工具，通过绘制和遵循工作流程图，可以提高生产效率和质量，降低生产成本。
同时，对工作流程进行不断的优化和改进，可以进一步提升生产车间的整体运营效能。
流程图格式规范1.页面要求：建议用VISIO 绘制，绘图页为A4横向（如A4画不下可用A3横向以及更大纸幅）； 左右及上下页边距为1.5cm （可用辅助线定位，用100%视图下的标尺确定距离）； 最方便的做法是在例图的基础上修改。
2.格式要求：① 流程图整体分为3个部分，具体例图见后页表头：包括LOGO 、流程图名称、流程编号、流程负责人、页码、生效日期 流程图：具体流程图流程说明：对流程及其中的具体活动的补充说明②具体流程图分为跨部门流程和作业流程，具体例图见后页“跨部门流程例图”及“作业流程例图”跨部门流程：流程图左侧角色为部门，流程图上部为阶段划分和此流程的输入输出，流程图下部为时间轴 作业流程：流程图左侧角色为岗位，流程图上部为此流程的输入输出，流程图下部为时间轴3.流程图符号解析：关键控制点问题区域关键成功因素表示流程中的某一个活动，尽可能用经过提炼后的动名词表示，即“做什么”；在流程说明中可对应活动编号进行详细解释。
用于跨部门流程中，可以进一步表示承担此活动的岗位。
对每一个活动而言，一定是左输入、上输入，右输出、下输出，保证流程的清晰走向。
文档符号，表示某个活动使用的表格等，或输入输出的文档。
控制符号，用于强调流程中的某个关键点或区域。
连页符，当流程在一页画不下时，用于两页间的衔接。
判定符和返回符用菱形表示判定：当判定原则较简单，不需要详细说明时，独立使用菱形表判定即可，如左图所示；当判定原则较多，较复杂，需要详细解释时，可先用表示活动的矩形表示判定活动，再组合使用菱形表示是否通过审核来组合表示，如左下图所示。
用一对箭头形R1表示返回到前面的某一点，返回符要求一一对应使用的，以利于清晰表明返回点，及返回至哪一点。
2、流程说明02：对应流程图号编号为02活动，对其进行说明或补充。

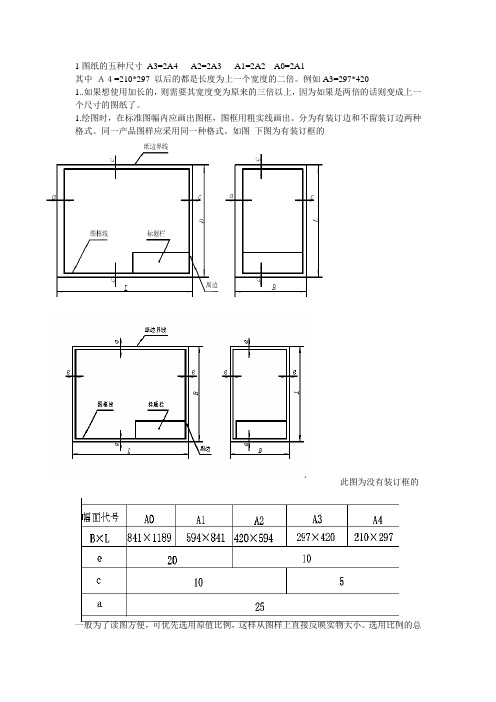

1图纸的五种尺寸A3=2A4 A2=2A3 A1=2A2 A0=2A1其中Ａ４=210*297 以后的都是长度为上一个宽度的二倍。
例如A3=297*4201..如果想使用加长的，则需要其宽度变为原来的三倍以上，因为如果是两倍的话则变成上一个尺寸的图纸了。
1.绘图时，在标准图幅内应画出图框，图框用粗实线画出。
分为有装订边和不留装订边两种格式。
同一产品图样应采用同一种格式。
如图下图为有装订框的此图为没有装订框的一般为了读图方便，可优先选用原值比例，这样从图样上直接反映实物大小。
选用比例的总的原则是既要清楚表达物体图形，又要考虑图纸的大小。
绘图时比例不能任意选取，应选用表1-2中比例。
.每张图纸都必须有标题栏,装配图有明细表。
标题栏一般位于图框的右下角。
方向同看图方向一致。
标题栏外框为粗实线，内部分栏线为细实线。
标题栏的长度为180，宽度为56每行宽度为7。
明细表的长度也为180,写数字的格中宽度为72.一般为了读图方便，可优先选用原值比例，这样从图样上直接反映实物大小。
选用比例的总的原则是既要清楚表达物体图形，又要考虑图纸的大小。
绘图时比例不能任意选取6.字体：1.基本要求：1）排列在图样中书写的汉字、数字、字母等，书写时要做到字体工整整齐、笔画清楚、间隔均匀、2）字体高度（用h表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
字体的高度就是字号，单位是mm 。
3）汉字应写成长仿宋体字，要采用国家正式颁布的《汉字简化方案》中规定的简化汉字。
汉字的高度h不应小于3.5mm，其字宽一般约0.7h。
7 制图国家标准的基本规定1.在同一张图样中，同一类图线的宽度要保持基本一致。
两条平行线间的距离不得小于粗实线的两倍宽且不小于0.7mm。
2.绘制对称图形的中心线时，所用细点画线应超出轮廓3-5mm，与轮廓相交处应是线段而不是点。
3.虚线、细点划线与其它图线相交时，都应是线段与线段相交，不能出现空隙或点与点相交。
流程图图标流程图是一种工具，通过图形形式展示了一个过程或者系统的流程，它可以帮助用户理解和分析一个过程的步骤，并识别可能出现的问题和改进的潜力。
在流程图中，不同的图标代表不同的含义和功能。
以下是流程图中常见的一些图标和它们的含义：1. 开始/结束标志：用于表示流程的开始和结束，通常是一个圆形或者椭圆形。
2. 连接线：用于连接流程图中的各个步骤，表示流程的流动方向。
连接线通常是直线或者箭头线。
3. 操作/步骤：用于表示流程中的具体操作或者步骤，通常是一个矩形框。
操作可以是一个具体的动作或者一个任务。
4. 决策：用于表示流程中的判断或者决策点，通常是一个菱形。
决策通常有两个或者多个分支，每个分支代表一个条件。
5. 汇合/合并：用于表示分支流程汇合的地方，通常是一个梯形。
汇合点把多个分支流程合并为一个。
6. 文本框：用于添加一些关键说明和备注，通常是一个矩形或者椭圆形，不带连接线。
除了上述常见的图标，流程图还可以使用一些其他的特殊图标，用于表示特定的功能和流程：1. 输入/输出：用于表示流程中的输入和输出数据。
输入通常是一个箭头指向操作框，输出通常是一个箭头指出操作框。
2. 操作符：用于表示流程中的一些特殊操作，比如计算、判断、循环等。
操作符通常是带有特定符号或者标记的矩形框。
3. 数据存储：用于表示流程中的数据存储和检索操作，通常是一个带有两个竖线的矩形框。
4. 文档：用于表示流程中的文档、报告和其他文件的产生和使用。
文档通常是一个波浪线的矩形框。
流程图中不同的图标之间可以通过连接线和箭头线进行连接，以表示不同步骤之间的关系和流动方向。
通过使用不同的图标和符号，流程图可以更清晰地展示一个过程的流程和逻辑，帮助用户更好地理解和分析该过程，并作出相应的改进和优化。
