【CN209782013U】一种新型管道堵漏装置【专利】

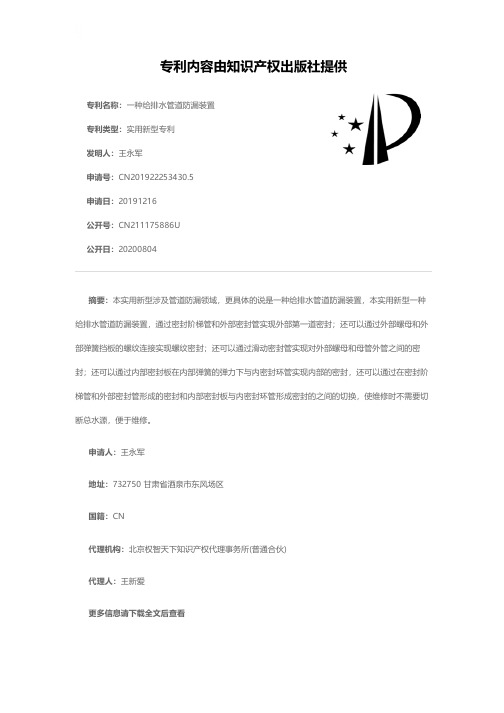

专利名称：一种给排水管道防漏装置专利类型：实用新型专利
发明人：王永军
申请号：CN201922253430.5
申请日：20191216
公开号：CN211175886U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型涉及管道防漏领域，更具体的说是一种给排水管道防漏装置，本实用新型一种给排水管道防漏装置，通过密封阶梯管和外部密封管实现外部第一道密封；还可以通过外部螺母和外部弹簧挡板的螺纹连接实现螺纹密封；还可以通过滑动密封管实现对外部螺母和母管外管之间的密封；还可以通过内部密封板在内部弹簧的弹力下与内密封环管实现内部的密封，还可以通过在密封阶梯管和外部密封管形成的密封和内部密封板与内密封环管形成密封的之间的切换，使维修时不需要切断总水源，便于维修。

申请人：王永军
地址：732750 甘肃省酒泉市东风场区
国籍：CN
代理机构：北京权智天下知识产权代理事务所(普通合伙)
代理人：王新爱
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2818999Y [45]授权公告日2006年9月20日专利号 ZL 200520030498.2[22]申请日2005.04.15[21]申请号200520030498.2[73]专利权人章铭德地址471002河南省洛阳市瀍河回族区买家街123号[72]设计人章铭德 [74]专利代理机构洛阳市凯旋专利事务所代理人陆君[51]Int.CI.F16L 55/132 (2006.01)权利要求书 1 页 说明书 2 页 附图 1 页[54]实用新型名称一种管道封堵装置[57]摘要一种管道封堵装置，具有一轮毂状封堵盖，封堵盖上套装有活动卡套；在封堵盖与活动卡套之间有一充气密封胎，密封胎外圈有一软质橡胶层，充气后与管道内壁紧密接触，封堵管道；密封胎内侧有一充、排气阀，外接气源；封堵盖的盖面上有一供、排水接口，可进、排水。

该管道封堵装置使用简单、装卸方便，在一定范围内不同管径可通用，管径增大，只需更换密封胎，封堵速度快、效果好，并可重复使用，节约材料，减轻劳动强度。

适用于无压力雨、污水管道闭水试验封堵管道，也可用于煤气、热力、供水抢险时封堵管道，污水管道清淤及临时封堵管道。

200520030498.2权 利 要 求 书第1/1页1、一种管道封堵装置，其特征在于：具有一轮毂状封堵盖(7)，封堵盖上套装有活动卡套(4)，在封堵盖(7)与活动卡套(4)之间有一环形充气密封胎(3)，密封胎(3)内侧有充、排气阀(6)。

2、如权利要求1所述的管道封堵装置，其特征在于：封堵盖(7)的盖面上有一供、排水接口(8)，封堵盖(7)后部有一吊环(5)。

3、如权利要求1所述的管道封堵装置，其特征在于：密封胎(3)外圈有一层软质橡胶层(2)。

4、如权利要求1所述的管道封堵装置，其特征在于：活动卡套(4)可以采用挡板也可以采用螺纹套装在封堵盖上(7)。

专利名称：一种管道堵漏装置专利类型：实用新型专利
发明人：贺汉唐
申请号：CN202020147157.8申请日：20200124
公开号：CN212004761U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种管道堵漏装置，涉及管道堵漏技术领域，具体为一种管道堵漏装置，包括连接板，所述连接板的底部固定连接有连接杆，所述连接杆的底部固定连接有中心板，所述中心板的左侧铰接有压紧板。

该管道堵漏装置，通过设置密封垫，将密封垫覆盖在管道漏洞的顶部，然后旋转压紧螺杆向下压紧压紧板，使密封垫与管道紧密的贴合在一起，提高了管道堵漏的密封效果，方便对不同弧度的管道进行堵漏，通过在压紧板的两侧设置固定件，利用固定件对管道进行固定，提高了压紧板的牢固性，避免压紧板被管道内的流体冲开，同时可以根据管道的大小调整紧固螺栓的紧固长度，方便不同大小的管道进行使用。

申请人：南安市莱康机械科技有限公司
地址：362300 福建省泉州市南安市柳城宏华国际花园城C21905
国籍：CN
更多信息请下载全文后查看。

专利名称：管道堵漏装置
专利类型：实用新型专利
发明人：李涛,张小刚,陈文涛,薛晓勇,张学民申请号：CN202121556327.9
申请日：20210709
公开号：CN215635732U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型提供一种管道堵漏装置,包括螺钉、盖板、多件密封条、分水板、安装块、夹套及销柱。

盖板为带孔和定位板的L形塑料板，分水板为设有多个孔的塑料板，分水板两侧设有矩形导向板。

安装块设有多个凹槽可插入分水板和密封条，底端与第一夹套固定连接。

第一夹套顶端开设截面为矩形的贯穿套体的第四凹槽，增大了通过该夹套的水流体积。

第三密封条包括两个弧形段与设在弧形段一侧的水平段，水平段设有多个通孔。

第四密封条与第三密封条结构相同且与第二夹套固定连接，连接后第四密封条与第三密封条呈一圆周面。

本实用新型通过分水板，将漏点的高水压单一水流分散为多水流，方便作业人员对第一密封条的安装和盖板的紧固，提高了维修作业效率。

申请人：华电潍坊发电有限公司
地址：261000 山东省潍坊市高新技术开发区新钢街道于家官庄村
国籍：CN
代理机构：烟台炳诚专利代理事务所(普通合伙)
代理人：任连明
更多信息请下载全文后查看。

专利名称：一种管道堵漏装置
专利类型：实用新型专利
发明人：林益丰,林强,阮嬴毅,李海天,练建申请号：CN201720706904.5
申请日：20170615
公开号：CN206918531U
公开日：
20180123
专利内容由知识产权出版社提供
摘要：本实用新型涉及管道设备领域，特别涉及一种管道堵漏装置。

包括有固定件及堵漏件，所述的固定件包括有上卡箍及下卡箍，所述的上卡箍与下卡箍一端相互转动连接，另一端上设有可将上卡箍与下卡箍固定并可调节上卡箍及下卡箍之间距离的调节机构，所述的堵漏件包括有与上卡箍连接的上堵漏件及与下卡箍连接的下堵漏件，所述的上堵漏件与下堵漏件相对应设置且上堵漏件与下堵漏件分别抵触管道，所述的上堵漏件及下堵漏件分别与上卡箍及下卡箍之间设有可调节上堵漏件与下堵漏件之间距离的第二调节机构。

本实用新型提供了一种可针对不同大小管径的管道进行堵漏的管道堵漏装置。

申请人：温州益峰科技有限公司
地址：325000 浙江省温州市瓯海区东方路38号大学科技园孵化器二号楼2306、2307、2319室国籍：CN
更多信息请下载全文后查看。

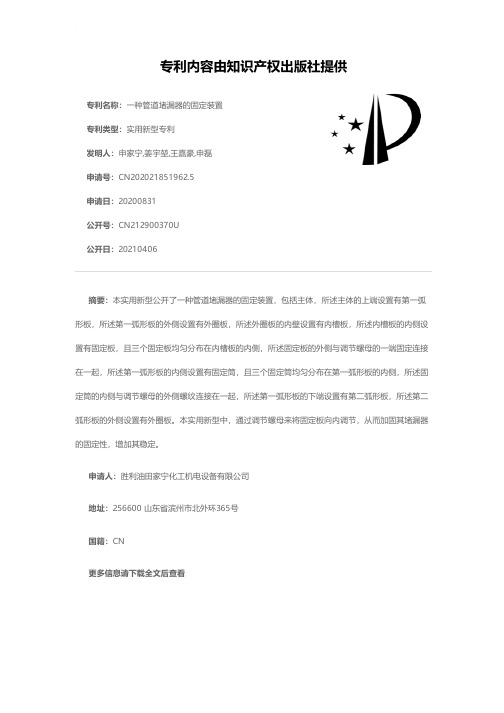

专利名称：一种管道堵漏器的固定装置专利类型：实用新型专利
发明人：申家宁,姜宇堃,王嘉豪,申磊申请号：CN202021851962.5
申请日：20200831
公开号：CN212900370U
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种管道堵漏器的固定装置，包括主体，所述主体的上端设置有第一弧形板，所述第一弧形板的外侧设置有外圈板，所述外圈板的内壁设置有内槽板，所述内槽板的内侧设置有固定板，且三个固定板均匀分布在内槽板的内侧，所述固定板的外侧与调节螺母的一端固定连接在一起，所述第一弧形板的内侧设置有固定筒，且三个固定筒均匀分布在第一弧形板的内侧，所述固定筒的内侧与调节螺母的外侧螺纹连接在一起，所述第一弧形板的下端设置有第二弧形板，所述第二弧形板的外侧设置有外圈板。

本实用新型中，通过调节螺母来将固定板向内调节，从而加固其堵漏器的固定性，增加其稳定。

申请人：胜利油田家宁化工机电设备有限公司
地址：256600 山东省滨州市北外环365号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种压力管道堵漏装置
专利类型：实用新型专利
发明人：郑颖峰,郑丽娜,翟沙沙,王海红,吕大滨申请号：CN201720418125.5
申请日：20170413
公开号：CN206904461U
公开日：
20180119
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种压力管道堵漏装置，包括梁柱和压块，所述梁柱左侧安装有螺杆，所述螺杆左侧设置有液压油缸，所述液压油缸下方安装有活塞，所述液压油缸上方安装有连接件，所述连接件左侧安装有手柄，所述连接件右侧安装有长孔件，所述长孔件内部安装有铰接装置，所述手柄下方安装有接口，所述活塞左侧安装有固定板，所述固定板下方设置有锁紧装置，所述压块下方安装有外压胶块，所述外压胶块下方设置有泄漏孔洞，所述泄漏孔洞下方设置有内压胶块，所述内压胶块四周安装有爪块，所述爪块下方安装有絮状网，所述絮状网四周安装有锥形导向头。

该压力管道堵漏装置，解决了结构复杂，装置零件多，不能快捷进行堵漏的技术问题，值得大力推广。

申请人：郑颖峰
地址：459000 河南省济源市南关东八巷2号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型管道堵漏密封器专利类型：实用新型专利
发明人：张德全
申请号：CN201922442324.1
申请日：20191227
公开号：CN211371636U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型管道堵漏密封器，其结构包括后固定环、合页、前固定环、橡胶圈和锁紧装置，本实用新型通过设置了一个橡胶圈，橡胶圈延展时后呈菱形状，且橡胶圈卷取后连接处通过限位杆进行连接，避免橡胶圈受挤压产生前后堆叠，通过外壳挤压橡胶圈时，橡胶圈通过自身连接的倾斜纹路进行滑动，使橡胶圈进行收缩，便于对不同外径的管道进行密封，且设置了一个锁紧装置，在对密封器进行锁紧时，只需通过旋转螺纹头，螺纹头通过小齿轮带动两个大齿轮进行旋转，大齿轮带动螺杆对密封器的外壳之间进行锁固，避免了旋转多个螺栓带来的繁琐操作，且由于小齿轮带动两个大齿轮的设定，减小了旋转所需的力度，便于对密封器的外壳进行锁紧。

申请人：天津市金岭科技有限公司
地址：300000 天津市南开区航天道58号26号楼102室(科技园)
国籍：CN
代理机构：天津市君砚知识产权代理有限公司
代理人：王晓明
更多信息请下载全文后查看。

专利名称：管道水下堵漏装置
专利类型：实用新型专利
发明人：狄艳林,史晓楠,张全乐,周进发,时雷,刘志永,王起明,王振忠,马永波,高立康,张海蛟,张富森,刘柄辛,刘占
伟,王峰
申请号：CN202220038979.1
申请日：20220107
公开号：CN216813420U
公开日：
20220624
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种管道水下堵漏装置，属于城市管网维护技术领域，包括用于抵靠在砖封头侧面上的封堵挡板、以及设置在封堵挡板侧面上用于支撑封堵挡板的支撑单元，其中封堵挡板包括多个端面相互抵接的拼装板体，两个拼装板体之间均设置有用于将两拼装板体连接的连接单元。

本实用新型提供的管道水下堵漏装置，通过在现有封堵结构的基础上设置有封堵挡板，其中封堵挡板在支撑单元的支撑下抵靠在砖封堵的侧面上。

并且封堵挡板由多个拼装板体的端面相互拼装组成，使封堵挡板的运输更方便。

可以在气囊漏气管道内的污水涌入冲击砖封堵时对砖封堵进行支撑，防止砖封堵倒塌使污水进入到施工管段，保证了施工人员的人生安全。

申请人：中冀建勘集团有限公司
地址：050227 河北省石家庄市鹿泉区槐安西路555号
国籍：CN
代理机构：石家庄国钺天玺专利代理事务所(普通合伙)
代理人：王朝
更多信息请下载全文后查看。

专利名称：管道堵漏装置
专利类型：实用新型专利
发明人：石生芳,浦哲,左延田,王洁璐,赵番,李玮申请号：CN201921381709.5
申请日：20190823
公开号：CN210440791U
公开日：
20200501
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种管道堵漏装置，包括堵漏罩、第一电动推杆、行走锁定件和行走驱动件；所述堵漏罩套设在压力管道上，所述堵漏罩的朝向所述压力管道的内侧表面与所述压力管道的外表面形成内腔，所述内腔的表面附着有待用的堵漏材料；所述第一电动推杆沿所述压力管道的轴向设置在所述压力管道的外表面，所述第一电动推杆包括第一壳体和第一输出轴，所述第一输出轴与所述堵漏罩固定连接；所述行走驱动件设置在所述压力管道外壁且与所述第一壳体固定连接；所述行走驱动件连接所述行走锁定件。

本实用新型的管道堵漏装置可用来不停工堵漏，并且避免堵漏时造成人身伤害。

申请人：上海市特种设备监督检验技术研究院
地址：200062 上海市普陀区金沙江路915号
国籍：CN
代理机构：上海思微知识产权代理事务所(普通合伙)
代理人：曹廷廷
更多信息请下载全文后查看。
