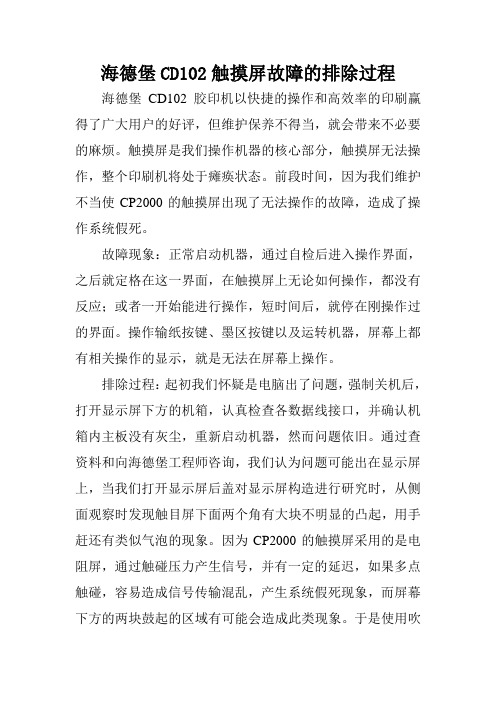

海德堡CD102触摸屏故障的排除过程海德堡CD102胶印机以快捷的操作和高效率的印刷赢得了广大用户的好评，但维护保养不得当，就会带来不必要的麻烦。
触摸屏是我们操作机器的核心部分，触摸屏无法操作，整个印刷机将处于瘫痪状态。
前段时间，因为我们维护不当使CP2000的触摸屏出现了无法操作的故障，造成了操作系统假死。
故障现象：正常启动机器，通过自检后进入操作界面，之后就定格在这一界面，在触摸屏上无论如何操作，都没有反应；或者一开始能进行操作，短时间后，就停在刚操作过的界面。
操作输纸按键、墨区按键以及运转机器，屏幕上都有相关操作的显示，就是无法在屏幕上操作。
排除过程：起初我们怀疑是电脑出了问题，强制关机后，打开显示屏下方的机箱，认真检查各数据线接口，并确认机箱内主板没有灰尘，重新启动机器，然而问题依旧。
通过查资料和向海德堡工程师咨询，我们认为问题可能出在显示屏上，当我们打开显示屏后盖对显示屏构造进行研究时，从侧面观察时发现触目屏下面两个角有大块不明显的凸起，用手赶还有类似气泡的现象。
因为CP2000的触摸屏采用的是电阻屏，通过触碰压力产生信号，并有一定的延迟，如果多点触碰，容易造成信号传输混乱，产生系统假死现象，而屏幕下方的两块鼓起的区域有可能会造成此类现象。
于是使用吹风机吹暖风，使吹出的风刚好能接触离屏幕，直到凸起部分变小，此时屏幕可以正常操作；停止吹风，一段时间后又不能操作。
接着吹，这时我们发现显示屏后面电路板上的一个信号灯（如图），由常亮变成有节奏的闪亮，而屏幕在信号灯闪亮时可以进行操作。
很明显由于屏幕最外层导电检测传感膜与液晶屏幕的接触不好引起造成信号传递的不稳定，从而产生了无法操作的故障。
我们拆开屏幕，用防静电手套抹平传感膜，使其紧紧贴在液晶面板上，装好显示屏，重新开机后问题解决。
分析总结：出现这样问题可能与我们用酒精擦拭屏幕外侧传感膜有关，所以建议尽量不要用蘸了大量酒精的布条擦拭屏幕，避免酒精渗入屏幕边角进入传感薄膜后，形成不明显的鼓包，造成信号频繁传递，产生系统假死症状。
印刷机故障排除心得海德堡印刷机系列故障与维修经验汇总海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。
具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。
故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。
1.更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。
如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。
故障排除法：1.检查修理气泵。
为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。
故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。
故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。
故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承sz888 xx-04-17 19:46 谈海德堡八色轮转机电气技术故障排除一工厂海德堡哈里斯八色轮转机出现电气故障，现将实施的简要方案总结如下，与同行分享。

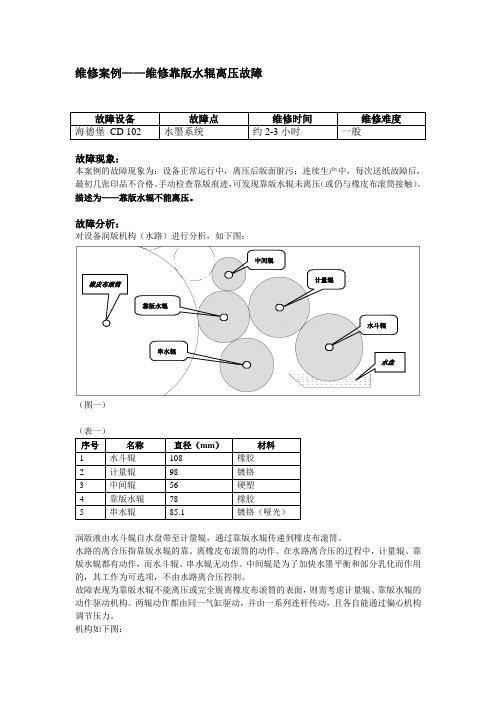

维修案例——维修靠版水辊离压故障故障设备 故障点 维修时间 维修难度 海德堡 CD 102水墨系统 约2-3小时 一般故障现象：本案例的故障现象为：设备正常运行中，离压后版面脏污；连续生产中，每次送纸故障后，最初几张印品不合格。
手动检查靠版痕迹，可发现靠版水辊未离压（或仍与橡皮布滚筒接触）。
描述为——靠版水辊不能离压。
故障分析：对设备润版机构（水路）进行分析，如下图：（图一）序号 名称 直径（mm ） 材料1 水斗辊 108 橡胶2 计量辊 98 镀铬3 中间辊 56 硬塑4 靠版水辊 78 橡胶 5串水辊85.1镀铬（哑光）润版液由水斗辊自水盘带至计量辊，通过靠版水辊传递到橡皮布滚筒。
水路的离合压指靠版水辊的靠、离橡皮布滚筒的动作。
在水路离合压的过程中，计量辊、靠版水辊都有动作，而水斗辊、串水辊无动作。
中间辊是为了加快水墨平衡和部分乳化而作用的，其工作为可选项，不由水路离合压控制。
故障表现为靠版水辊不能离压或完全脱离橡皮布滚筒的表面，则需考虑计量辊、靠版水辊的动作驱动机构。
两辊动作都由同一气缸驱动，并由一系列连杆传动，且各自能通过偏心机构调节压力。
机构如下图：串水辊靠版水辊水斗辊计量辊中间辊橡皮布滚筒水盘（图二）（图三）根据多次同类故障——都表现为靠版水辊不能离压——对该故障运用因果图（图四）进行分析，即从人、机、料、法、环、测进行分解。
其中，操作方法（涉及人员、方法、测量）、辊质量（涉及材料和测量）的问题，时有发生，约占维修次数的一半。
关键点：半数的问题可以通过调节或更换相应水辊予以解决。
——因此，这些方面是要先于维修需要排除的。
维修处理：水斗辊位置计量辊位置靠版水辊位置串水辊位置驱动气缸水斗辊计量辊1 气缸连接件2 关节螺钉 3带铜套螺钉 4 锁定螺丝 5 水斗辊轴 6 水路小壁架驱动气缸首先，应运用设备相应色组的手动水辊离合压按钮，观察水辊的动作及幅度，借以判断是否为该故障。
确定存在问题后需要拆卸各辊（计量辊、中间辊、靠版水辊）以进一步判断，拆卸下的水辊可依据（表一）中的直径尺寸进行测量。
重影是常见的印刷故障，与套印不准、杠子一起被称为胶印的三大故障。
重影是指印迹出现双重轮廊。
在印刷过程中，重影一般有轴向重影、周向重影和不规则重影等三种形式。
重影故障对印刷品的危害是众所周知的，它将导致印品整个画面模糊不清、层次失真。
所以，在胶印生产中，要采取措施，避免重影故障的发生。
引起胶印重影故障的原因有工艺操作、印刷材料、设备调节等，本文主要分析一下由印刷设备的原因而导致的重影。
1．印刷机牙排引起的重影我们知道，纸张从被第一副叼牙叼住，到印刷出成品，要经过多次交接，交接过程中若出现移位，便会出现皱褶、重影、甩角、套印不准等故障。
在用多色机印刷时，重影故障往往与套印不准联系在一起。
当压印滚筒的叼牙叼力不一致时会使纸张变形，这样纸张上前一色的印迹就不能准确地与后一色橡皮滚筒上的墨迹重合，造成重影；当传纸滚筒叼牙的叼力不一致或叼力不够时，纸张在传递过程中产生移位，同样也会造成套印不准和重影。
叼牙问题多数是因牙垫和牙片磨损、高低不平、牙座弹簧疲劳失效等引起。
现在许多制造商为了增加叼牙的叼力，都在牙片和牙垫上设计了类似“网纹”的表面，如海德堡的牙片直纹与牙垫斜纹、曼罗兰的喷砂牙垫、高宝的含橡胶牙垫等等，其材料都是相当不错的，但在使用一段时间后同样也会因磨损而发生故障。
一旦印刷机出现上述情况，就必须引起重视，因为在这种情况下是印不出好产品的。
如果出现印刷产品一张重影、一张不重影，就需要考虑机器的结构。
现在的多色机多采用双倍径压印滚筒和传纸滚筒，如日本小森、德国高宝、曼罗兰等，发生上述情况多因一个滚筒上的两副叼牙的叼力不一致或磨损程度不同所致。
海德堡的CP 2000及CD 102，其传纸滚筒为三倍径的三角型气垫传纸滚筒，如果这类印刷机出现隔张套印不准或重影，可能是压印滚筒叼牙所致；如果出现隔两张有一张重影或三张三种重影状况，就需要检查传纸滚筒。
除上述原因引起的重影外，牙轴窜动也会引起重影。
例如，我厂的一台国产四色机在使用3年后发生了重影现象，第一色组情况尤其不好，以至黑版只好放在第四色组，把黄版放到前面去，影响了产品的质量。
浅谈海德堡CD102印刷机浅谈海德堡CD102印刷机2011年10月01日印刷薄纸时纸张尾部正面蹭脏一般来讲，海德堡CD102胶印机不易出现正面蹭脏问题，特别是印刷薄纸时更不易出现。
但是也有一些特殊情况。
报纸印刷从大度对开尺寸到正度四开尺寸投资采购，只要是128g/m2以下的薄纸且纸尾有图文就会出现带有油墨颜色的几条竖道，但这种蹭脏并不是每张都有，而是间隔一张或两张出现一次，严重时连续十几张都有。
当时根据故障现象分析，因蹭脏的竖道带有墨色CTP，应不是飞达的原因，多是收纸的问题。
后又发现蹭脏的几条竖道之间距离相等，和喷粉嘴的位置基本一致，我们便把收纸处的风扇向前移，这样故障排除。
由于收纸处有一排风扇过于靠后经营管理，吹出的风压使纸尾翘起而打在喷粉嘴上，造成蹭脏。
厚纸则因不受吹风影响，不会出现这种故障。
离压动作异常正常印刷中，停机时有一组滚筒离压声音比正常离压声音大，而且压印滚筒上印上了图文行业法规，再次开机印刷时，前十几张纸的反面也被印上图文，造成印品浪费。
由于从未遇到过类似故障，于是我们与海德堡公司取得联系，在技术工程师的电话指导下数码印刷印后加工，根据现场故障情况进行了维修。
首先把操作侧的外护罩打开，再把下面的小护罩打开，看到气缸两侧各有一个电磁阀，拆下后发现左侧电磁阀气孔里面渗进了机油，影响了气缸的正常动作。
用煤油或汽油把电磁阀清洗干净整合，再用风枪吹干。
重新安装后试机，故障排除。
空气压缩机压力不足机器正常运转时，突然报错警铃响，飞达被锁定，CP2000显示屏故障显示“空气压缩机压力不足”食品包装，且停机片刻后又能自动恢复，可以正常开机。
但机器正常运转一段时间后，故障又再次出现，我们认为可能是压力控制开关调节不当，初步判断是低压启动点调节过低。
把低压调高一些胶片，但空压机启动后就停不下来，用改锥反敲一下压力控制开关，空压机才停下来，这证明不是低压启动的问题。
于是猜想可能是压力控制开关有问题，更换控制开关后饮料包装，故障消除。
海德堡速霸CD102胶印机冷却系统故障排除
韩晓强;李荫良
【期刊名称】《印刷技术》
【年(卷),期】2003(000)001
【摘要】@@ 海德堡速霸CD102对开四色胶印机的润版液温度一般要求在8～12℃之间,若水温过高,不但使酒精用量增大,而且影响设备的正常运转.
【总页数】2页(P46-47)
【作者】韩晓强;李荫良
【作者单位】黑龙江新华印刷厂;黑龙江新华印刷厂
【正文语种】中文
【中图分类】TS8
