1。
1计算机控制系统的控制过程是怎样的？计算机控制系统的控制过程可归纳为以下三个步骤:(1）实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2）实时决策:对采集到的表征被控参数的状态量进行分析，并按已定的控制规律,决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号,完成控制任务。
1.2实时、在线方式和离线方式的含义是什么?(1)实时：所谓“实时”,是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
（2）“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制,就叫做“联机"方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机"方式或“离线”方式。
1。
5计算机控制系统的特点是什么?微机控制系统与常规的自动控制系统相比,具有如下特点：a.控制规律灵活多样,改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c。
能够实现数据统计和工况显示，控制效率高d。
控制与管理一体化，进一步提高自动化程度1.6计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比,从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。
a。
普及应用可编程序控制器b。
采用集散控制系统c.研究和发展智能控制系统2.4数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道.数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成.数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。
— P2-1 —第二章 连续系统的时域分析习题解答2-1 图题2-1所示各电路中，激励为f (t )，响应为i 0(t )和u 0(t )。
试列写各响应关于激励微分算子方程。
解：.1)p ( ; )1(1)p ( , 111 , 1111)( )b (;105.7)625(3 102 ;)(375)()6253(4)()()61002.041( )a (0202200204006000f i p f p u p f p p p u i f p p p ppft u pf i p pu i t f t u p t f t u p =+++=++⇒++=+=+++=++=⨯=+⇒⨯==+⇒=++-- 2-2 求图题2-1各电路中响应i 0(t )和u 0(t )对激励f (t )的传输算子H (p )。
解：.1)()()( ; 11)()()( )b (;6253105.7)()()( ; 6253375)()()( )a (220 20 40 0 +++==+++==+⨯==+==-p p p p t f t i p H p p p t f t u p H p p t f t i p H p t f t u p H f i f u f i fu2-3 给定如下传输算子H (p )，试写出它们对应的微分方程。
.)2)(1()3()( )4( ; 323)( )3(; 33)( )2( ; 3)( )1( +++=++=++=+=p p p p p H p p p H p p p H p p p H解：; 3d d 3d d )2( ; d d 3d d)1( f tf y t y t f y t y +=+=+ . d d 3d d 2d d 3d d )4( ; 3d d 3d d 2 )3( 2222t f tf y t y t y f t f y t y +=+++=+ 2-4 已知连续系统的输入输出算子方程及0– 初始条件为：.4)(0y ,0)(0y )y(0 ),()2(13)( )3(; 0)(0y ,1)(0y ,0)y(0 ),()84()12()( )2(;1)(0y ,2)y(0 ),()3)(1(42)( )1(---2---2--=''='=++==''='=+++-=='=+++=t f p p p t y t f p p p p t y t f p p p t yf (u 0(t ) (b) u 0(t ) (a)图题2-1— 2 —试求系统的零输入响应y x (t )(t /0)。
习题参考答案2-3 信号调理单元的功能是什么？通常包括那些电路？放大、电平变换、电隔离、阻抗变换、线性化和滤波，将传感器输出的电信号尽可能不失真地转变为标准的电流或电压信号（通常为4～20mA 、0～5V 等）。
通常包括标度变换器、滤波电路、线性化处理及电参量间的转换电路等。
2-5 仪表放大器与普通运算放大器有何不同？其特点有哪些？对于输出阻抗大，共模电压高的输入信号，需要用到高输入阻抗和高共模抑制比的差动放大器，仪器放大器是专为这种应用场合设计的增益可调的放大器。
如果由普通的运放构成增益可设定的差动放大器，因其输入阻抗低，电阻参数对称性调整复杂，共模抑制比低，故而不适合作为传感器输出信号的差动放大器。
2-11 采样保持器的作用是什么？是否所有的模拟量输入通道中都需要采样保持器？为什么？采样保持器的作用是：在A/D 转换期间保持输入模拟信号不变。
并不是所有的模拟量输入通道中都需要采样保持器，如被采样的模拟信号的变化频率相对于A/D 转换的转换速度较低的话，可以不加采样保持器。
2-13 A/D 转换器有哪些技术指标？(1) 分辨率 通常用转换后的数字量的位数表示，如8位、10位、12位、16位等 (2) 量程 它是指所能转换的电压范围。
如5V 、10V 等。
(3) 转换精度 它是指转换后所得结果相对于实际值的准确度。
A/D 转换器的转换精度取决于量化误差q 、微分线性度误差DNLE 和积分线性度误差INLE 。
通常用绝对精度和相对精度两种表示方法。
绝对精度常用数字量的位数表示法，如绝对精度为±1/2LSB 。
，相对精度用相对于满量程的百分比表示。
如满量程为10V 的8位A ／D 转换器，其绝对精度为81/210/219.5mV ⨯=±，而8位A ／D 的相对精度为%59.0%1002/)2/1(8=⨯FSR 。
精度和分辨率不能混淆。
即使分辨率很高，但温度漂移、线性不良等原因可能造成精度不是很高。

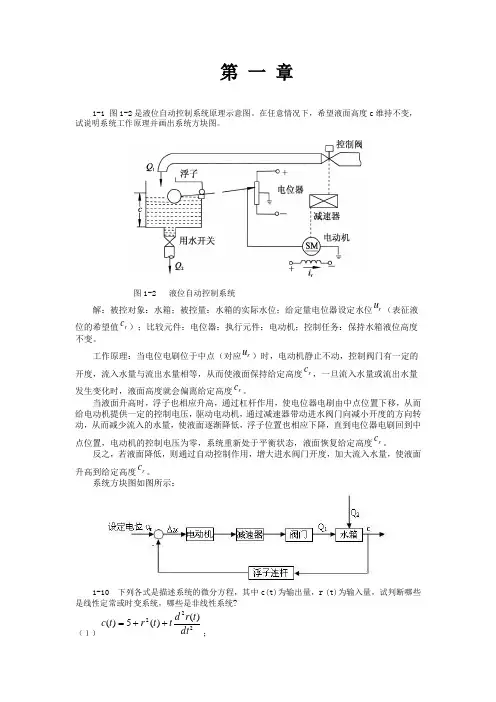

第 一 章1-1 图1-2是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。
图1-2 液位自动控制系统解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。
工作原理：当电位电刷位于中点（对应r u ）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度r c ，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度r c。
当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r c。
反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度r c。
系统方块图如图所示：1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统?（１）222)()(5)(dt t r d tt r t c ++=；（２）)()(8)(6)(3)(2233t r t c dt t dc dt t c d dt t c d =+++；（３）dt t dr t r t c dt t dc t )(3)()()(+=+； （４）5cos )()(+=t t r t c ω；（５）⎰∞-++=t d r dt t dr t r t c ττ)(5)(6)(3)(；（６）)()(2t r t c =；（７）⎪⎩⎪⎨⎧≥<=.6),(6,0)(t t r t t c解：（1）因为c(t)的表达式中包含变量的二次项2()r t ，所以该系统为非线性系统。
第 一 章1-1 图1-2是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。
图1-2 液位自动控制系统解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。
工作原理：当电位电刷位于中点（对应r u ）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度r c ，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度r c。
当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r c。
反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度r c。
系统方块图如图所示：1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统?（１）222)()(5)(dt t r d tt r t c ++=；（２）)()(8)(6)(3)(2233t r t c dt t dc dt t c d dt t c d =+++；（３）dt t dr t r t c dt t dc t )(3)()()(+=+； （４）5cos )()(+=t t r t c ω；（５）⎰∞-++=t d r dt t dr t r t c ττ)(5)(6)(3)(；（６）)()(2t r t c =；（７）⎪⎩⎪⎨⎧≥<=.6),(6,0)(t t r t t c解：（1）因为c(t)的表达式中包含变量的二次项2()r t ，所以该系统为非线性系统。
第一章引论1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。
答：自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。
控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。
如下图所示为自动控制系统的基本组成。
开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。
此时，系统构成没有传感器对输出信号的检测部分。
开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。
闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。
闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。
1-2 请说明自动控制系统的基本性能要求。
答：自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。
稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。
稳定性通常由系统的结构决定与外界因素无关。
对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。
对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。
快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。
在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。
准确性用稳态误差来衡量。
在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。
显然，这种误差越小，表示系统的精度越高，准确性越好。
当准确性与快速性有矛盾时，应兼顾这两方面的要求。
自动控制系统习题及答案自动控制系统习题及答案自动控制系统是现代工程领域中的重要学科，它涉及到机械、电子、计算机等多个学科的知识。
掌握自动控制系统的理论和实践对于工程师来说至关重要。
为了帮助学习者更好地理解和应用自动控制系统的知识，下面将介绍一些常见的习题及其答案。
1. 什么是自动控制系统？自动控制系统是一种能够自动地对给定的输入信号进行处理，并产生相应的输出信号以实现特定控制目标的系统。
它由传感器、执行器、控制器和反馈回路等组成。
2. 什么是负反馈控制？负反馈控制是一种常见的控制方式，它通过将输出信号与参考信号进行比较，并根据比较结果调节系统的输入信号，使输出信号逼近参考信号。
这种控制方式能够提高系统的稳定性和鲁棒性。
3. 什么是传递函数？传递函数是描述线性时不变系统输入与输出之间关系的数学函数。
它通常用Laplace 变换表示，可以通过对系统的微分方程进行变换得到。
4. 如何计算传递函数？传递函数可以通过系统的微分方程或状态空间方程进行推导和计算。
对于线性时不变系统，可以使用 Laplace 变换将微分方程转换为代数方程，然后求解得到传递函数。
5. 什么是稳定性？稳定性是指系统在受到扰动时能够保持有限的响应，而不会发生不可控的振荡或发散。
稳定性是自动控制系统设计中一个重要的考虑因素。
6. 如何判断系统的稳定性？系统的稳定性可以通过判断系统的极点位置来确定。
对于连续时间系统，如果所有的极点实部都小于零，则系统是稳定的；对于离散时间系统，如果所有的极点模长都小于1，则系统是稳定的。
7. 什么是根轨迹？根轨迹是描述系统极点随控制参数变化的轨迹。
通过绘制根轨迹可以分析系统的稳定性、动态响应和性能。
8. 什么是频率响应？频率响应是描述系统对不同频率输入信号的响应特性。
通过频率响应可以分析系统的幅频特性、相频特性和相位裕度等。
9. 如何设计 PID 控制器？PID 控制器是一种常用的控制器，它由比例、积分和微分三个部分组成。

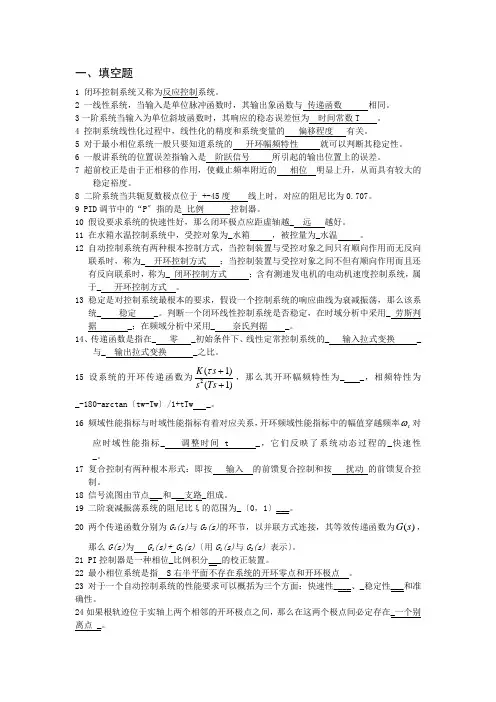

一、填空题1 闭环控制系统又称为反应控制系统。
2 一线性系统，当输入是单位脉冲函数时，其输出象函数与 传递函数 相同。
3一阶系统当输入为单位斜坡函数时，其响应的稳态误差恒为 时间常数T 。
4 控制系统线性化过程中，线性化的精度和系统变量的 偏移程度 有关。
5 对于最小相位系统一般只要知道系统的 开环幅频特性 就可以判断其稳定性。
6 一般讲系统的位置误差指输入是 阶跃信号 所引起的输出位置上的误差。
7 超前校正是由于正相移的作用，使截止频率附近的 相位 明显上升，从而具有较大的稳定裕度。
8 二阶系统当共轭复数极点位于 +-45度 线上时，对应的阻尼比为0.707。
9 PID 调节中的“P 〞指的是 比例 控制器。
10 假设要求系统的快速性好，那么闭环极点应距虚轴越_ 远 越好。
11 在水箱水温控制系统中，受控对象为_水箱 ，被控量为_水温 。
12 自动控制系统有两种根本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为_ 开环控制方式 ；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为_ 闭环控制方式 ；含有测速发电机的电动机速度控制系统，属于_ 开环控制方式 。
13 稳定是对控制系统最根本的要求，假设一个控制系统的响应曲线为衰减振荡，那么该系统_ 稳定 _。
判断一个闭环线性控制系统是否稳定，在时域分析中采用_ 劳斯判据 _；在频域分析中采用_ 奈氏判据 _。
14、传递函数是指在_ 零 _初始条件下、线性定常控制系统的_ 输入拉式变换 _与_ 输出拉式变换 _之比。
15 设系统的开环传递函数为2(1)(1)K s s Ts τ++，那么其开环幅频特性为_ _，相频特性为 _-180-arctan 〔tw-Tw 〕/1+tTw _。
16 频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标_ 调整时间t _，它们反映了系统动态过程的_快速性 _。
