目录1自动控制系统的基本概念1.1内容提要1.2习题与解答2自动控制系统的数学模型2.1内容提要2.2习题与解答3自动控制系统的时域分析3.1内容提要3.2习颗与他答4根轨迹法4.1内容提要4.2习题与解答5频率法5.1内容提要5.2习题与解答6控制系统的校正及综合6.1内容提要6.2习题与解答7非线性系统分析7.1内容提要7.2习题与解答8线性离散系统的理论基础8.1内容提要8.2习题与解答9状态空间法9.1内容提要9.2习题与解答附录拉普拉斯变换参考文献1自动控制系统的基本概念1. 1内容提要基本术语：反馈量，扰动量，输人量，输出量，被控对象；基本结构：开环，闭环，复合；基本类型：线性和非线性，连续和离散，程序控制与随动；基本要求：暂态，稳态，稳定性。
本章要解决的问题，是在自动控制系统的基本概念基础上，能够针对一个实际的控制系统，找出其被控对象、输人量、输出量，并分析其结构、类型和工作原理。
1.2习题与解答题1-1图P1-1所示，为一直流发电机电压白动控制系统示意图。
图中，1为发电机；2为减速器；3为执行电机；4为比例放大器；5为可调电位器。
(1)该系统有哪些环节组成，各起什么作用” (2)绘出系统的框图，说明当 负载电流变化时，系统如何保持发 电机的电压恒定 (3)该系统是有差系统还是无 差系统。
(4)系统中有哪些可能的扰动， 答(1)该系统由给定环节、比较环节、中间环节、执行结构、检测环节、 发电机等环节组成。
给定环节:电压源0U 。
用来设定直流发电机电压的给定值。
比较环节:本系统所实现的被控量与给定量进行比较，是通过给定电 压与反馈电压反极性相接加到比例放大器上实现的中间环节:比例放大器。
它的作用是将偏差信号放大，使其足以带动 执行机构工作。
该环节又称为放大环节执行机构:该环节由执行电机、减速器和可调电位器构成。
该环节的 作用是通过改变发电机励磁回路的电阻值，改变发电机的磁场，调节发 电机的输出电压被控对象:发电机。
1。
1计算机控制系统的控制过程是怎样的？计算机控制系统的控制过程可归纳为以下三个步骤:(1）实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2）实时决策:对采集到的表征被控参数的状态量进行分析，并按已定的控制规律,决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号,完成控制任务。
1.2实时、在线方式和离线方式的含义是什么?(1)实时：所谓“实时”,是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
（2）“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制,就叫做“联机"方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机"方式或“离线”方式。
1。
5计算机控制系统的特点是什么?微机控制系统与常规的自动控制系统相比,具有如下特点：a.控制规律灵活多样,改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c。
能够实现数据统计和工况显示，控制效率高d。
控制与管理一体化，进一步提高自动化程度1.6计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比,从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。
a。
普及应用可编程序控制器b。
采用集散控制系统c.研究和发展智能控制系统2.4数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道.数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成.数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。

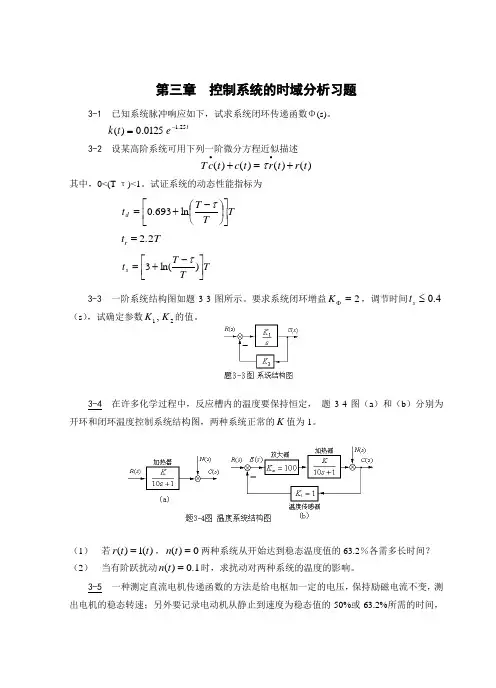

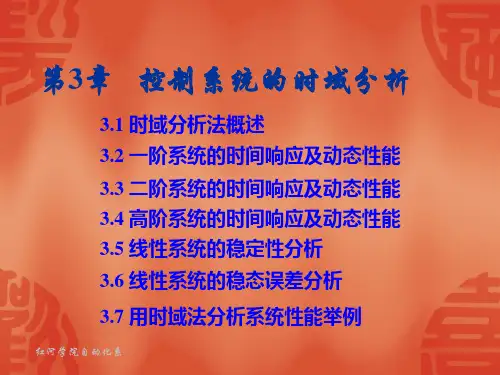

第3章 控制系统的时域分析【基本要求】1. 掌握时域响应的基本概念，正确理解系统时域响应的五种主要性能指标；2. 掌握一阶系统的数学模型和典型时域响应的特点，并能熟练计算其性能指标和结构参数；3. 掌握二阶系统的数学模型和典型时域响应的特点，并能熟练计算其欠阻尼情况下的性能指标和结构参数；4. 掌握稳定性的定义以及线性定常系统稳定的充要条件，熟练应用劳斯判据判定系统稳定性；5. 正确理解稳态误差的定义，并掌握系统稳态误差、扰动稳态误差的计算方法。
微分方程和传递函数是控制系统的常用数学模型，在确定了控制系统的数学模型后，就可以对已知的控制系统进行性能分析，从而得出改进系统性能的方法。
对于线性定常系统，常用的分析方法有时域分析法、根轨迹分析法和频域分析法。
本章研究时域分析方法，包括简单系统的动态性能和稳态性能分析、稳定性分析、稳态误差分析以及高阶系统运动特性的近似分析等。
根轨迹分析法和频域分析法将分别在本书的第四章和第五章进行学习。
这里先引入时域分析法的基本概念。
所谓控制系统时域分析方法，就是给控制系统施加一个特定的输入信号，通过分析控制系统的输出响应对系统的性能进行分析。
由于系统的输出变量一般是时间t 的函数，故称这种响应为时域响应，这种分析方法被称为时域分析法。
当然，不同的方法有不同的特点和适用范围，但比较而言，时域分析法是一种直接在时间域中对系统进行分析的方法，具有直观、准确的优点，并且可以提供系统时间响应的全部信息。
3.1 系统的时域响应及其性能指标为了对控制系统的性能进行评价，需要首先研究系统在典型输入信号作用下的时域响应过程及其性能指标。
下面先介绍常用的典型输入信号。
3.1.1 典型输入信号由于系统的动态响应既取决于系统本身的结构和参数，又与其输入信号的形式和大小有关，而控制系统的实际输入信号往往是未知的。
为了便于对系统进行分析和设计，同时也为了便于对各种控制系统的性能进行评价和比较，需要假定一些基本的输入函数形式，称之为典型输入信号。

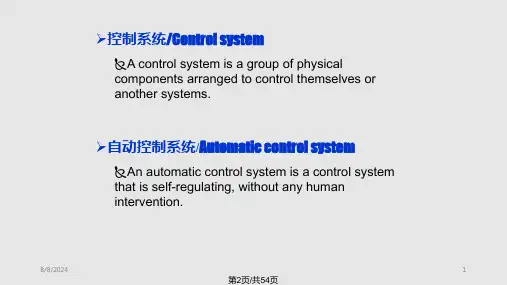

自动控制原理课后习题答案(总26页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一章引论1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。
答：自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。
控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。
如下图所示为自动控制系统的基本组成。
开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。
此时，系统构成没有传感器对输出信号的检测部分。
开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。
闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。
闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。
1-2 请说明自动控制系统的基本性能要求。
答：自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。
稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。
稳定性通常由系统的结构决定与外界因素无关。
对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。
对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。
快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。
在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。
准确性用稳态误差来衡量。
在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。
第6章控制系统的设计6.1学习要点1控制系统校正的概念，常用的校正方法、方式;2各种校正方法、方式的特点和适用性；3各种校正方法、方式的一般步骤。
6.2思考与习题祥解题6.1校正有哪些方法？各有何特点？答：控制系统校正有根轨迹方法和频率特性方法。
根轨迹法是一种直观的图解方法，它显示了当系统某一参数（通常为开环放大系数）从零变化到无穷大时，如何根据开环零极点的位置确定全部闭环极点的位置。
因此，根轨迹校正方法是根据系统给定的动态性能指标确定主导极点位置，通过适当配置开环零极点，改变根轨迹走向与分布，使其通过期望的主导极点，从而满足系统性能要求。
频率特性是系统或元件对不同频率正弦输入信号的响应特性。
频域特性简明地表示出了系统各参数对动态特性的影响以及系统对噪声和参数变化的敏感程度。
因此，频率特性校正方法是根据系统性能要求，通过适当增加校正环节改变频率特性形状，使其具有合适的高频、中频、低频特性和稳定裕量，以得到满意的闭环品质。
由于波德图能比较直观的表示改变放大系数和其他参数对频率特性的影响，所以，在用频率法进行校正时，常常采用波德图方法。
系统校正要求通常是由使用单位和被控对象的设计单位以性能指标的形式提出。
性能指标主要有时域和频域两种提法。
针对时域性能指标，通常用根轨迹法比较方便；针对频域性能指标，用频率法更为直接。
根轨迹法是一种直接的方法，常以超调量3% 和调节时间匚作为指标来校正系统。
频域法是一种间接的方法，常以相位裕量和速度误差系数作为指标来校正系统。
题6. 2校正有哪些方式？各有何特点？答：校正有串联校正方式和反馈校正方式。
校正装置串联在系统前向通道中的连接方式称为串联校正。
校正装置接在系统的局部反馈通道中的连接方式称为反馈校正。
如图6.1所示。
图6.1串联校正和反馈校正串联校正方式因其实现简单而最为常见。
反馈校正除能获得串联校正类似的校正效果外，还具有串联校正所不具备的特点：(1)在局部反馈校正中，信号从高能级被引向低能级，因此不需要经过放大；⑵能消除外界扰动或反馈环内部系统参数波动对系统控制性能的影响，提供系统更好的抗干扰能力。

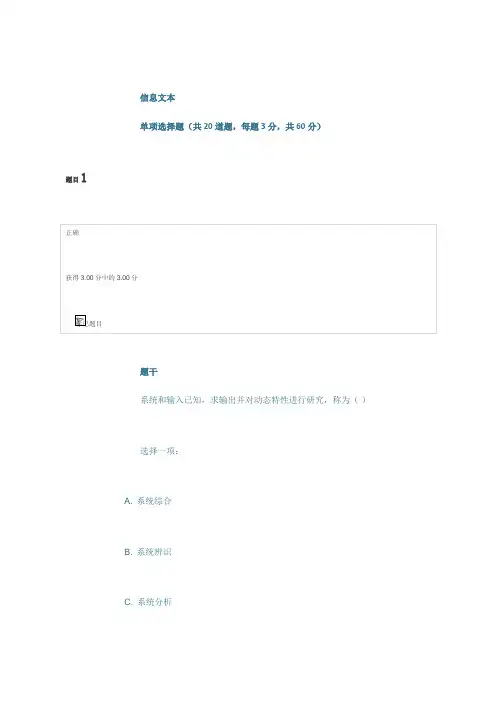

信息文本单项选择题（共20道题，每题3分，共60分）题目1标记题目题干系统和输入已知，求输出并对动态特性进行研究，称为（）选择一项：A. 系统综合B. 系统辨识C. 系统分析D. 系统设计反馈答对了：恭喜您，答对了。
正确答案是：系统分析题目2标记题目题干若系统的开环传递函数为10/(s(5s+2))，则它的开环增益为（C）选择一项：A. 1B. 5C. 2D. 10反馈答对了：恭喜您，答对了。
正确答案是：5题目3标记题目题干二阶系统的传递函数G(s)=5/(s2+2s+5)，则该系统是（）选择一项：A. 过阻尼系统B. 零阻尼系统C. 欠阻尼系统D. 临界阻尼系统反馈答对了：恭喜您，答对了。
正确答案是：欠阻尼系统题目4标记题目题干系统的动态性能一般是以（）响应为基础来衡量的。
选择一项：A. 速度B. 阶跃C. 正弦D. 脉冲反馈答对了：恭喜您，答对了。
正确答案是：阶跃题目5标记题目题干若保持二阶系统的ζ不变，提高ωn，则可以（）。
选择一项：A. 增加调整时间B. 增大超调量C. 减少调节时间D. 减少超调量反馈答对了：恭喜您，答对了。
正确答案是：减少调节时间题目6标记题目题干设系统的特征方程为D(s)=s4+8s3+17s2+16s+5=0，则此系统（）。
选择一项：A. 临界稳定B. 不稳定C. 稳定性不确定反馈答对了：恭喜您，答对了。
正确答案是：稳定题目7标记题目题干某单位反馈系统的开环传递函数为：G(s)=k/(s(s+1)(s+5))，当k=（）时，闭环系统临界稳定。
选择一项：A. 30B. 40D. 10反馈答对了：恭喜您，答对了。
正确答案是：30题目8标记题目题干系统的特征方程为D(s)=3s4+10s3+5s2+s+2=0，则此系统中包含正实部特征的个数有（）。
选择一项：A. 3C. 2D. 1反馈答对了：恭喜您，答对了。
正确答案是：2题目9标记题目题干单位反馈系统开环传递函数为G(s)=4/(s2+6s+1)，当输入为单位阶跃时，则其位置误差为（）。
