片机与存储器接口电路设计

  • 格式：doc
  • 大小：698.00 KB
  • 文档页数：13

目录1、课程设计目的 (2)2、课程设计内容和要求2.1、设计内容 (2)2.2、设计要求 (2)3、设计方案 (2)3.1、设计思路 (2)3、1、 1 外部存储器的扩展 (2)3、1、2静态RAM 6264扩展 (3)3、1、3地址空间的分配 (3)3.2、工作原理及硬件框图 (6)3、2、1单片机系统的工作原理 (6)3、2、2、6264芯片引脚和内部结构 (7)3、2、3、74LS373引脚图内部结构原理图和电路连接图 (9)3、2、4、74ls138芯片功能 (10)3.3、硬件电路原理图 (11)3.4、PCB版图设计 (12)4、课程设计总结 (12)5、参考文献 (13)1、设计目的1、1、掌握电子电路的一般设计方法和设计流程；1、2、学习简单电路系统设计，掌握Protel99的使用方法；1、3、掌握单片机、存储器的应用；1、4、学习掌握硬件电路设计的全过程。

2、课程设计内容和要求2、1、设计内容对8051单片机实现外扩16KB RAM，采用两片6264作外扩RAM；2、2、设计要求2、2、1、学习掌握单片机及静态存储器SRAM的工作原理及应用；2、2、2、熟练掌握应用Protel99设计原理图及制作PCB图的过程；2、2、3、整理设计内容，编写设计说明书。

3、设计方案3、1、设计思路3、1、1 、外部存储器的扩展外部数据存储器的扩展方法及时序扩展外部RAM电路原理图读外部数据RAM时序写外部数据RAM时序3、1、2、静态RAM 6264扩展6264是8K×8位的静态随机存储器芯片，它采用CMOS工艺制造，单一+5V供电，额定功耗200mW，典型存取时间200ns。

3、1、3、地址空间的分配地址空间的分配，实际是16位地址线的具体安排与分配，是应用系统统硬件设计中至关重要的一个问题。

它与外部扩展的存储器容量及数量、功能接口芯片部件的数量等等有关，必须综合考虑，合理分配。

在外部扩展多片存储和功能部件接口芯片时，主机通过地址总线发出的地址是用来选择某一个存储单元或某一个功能部件接口芯片（或芯片中的某一个寄存器）的。

要完成这一功能，必须进行两种选择：一是必须选择出指定的芯片（称之为片选）；二是必须选择出该芯片的某一个存储单元。

第二种选择由地址总线来完成，现在讨论第一种选择，即选中该芯片。

通常有两种片选的方法：线选法和译码法。

线选法线选法就是将多余的地址总线（即除去存储容量所占用的地址总线外）中的某一根地址线作为选择某一片存储或某一个功能部件接口芯片的片选信号线。

一定会有一些这样的地址线，否则就不存在所谓的“选片”的问题了。

每一块芯片均需占用一根地址线，这种方法适用于存储容量较小，外扩芯片较少的小系统，其优点是不需地址译码器，硬件节省，成本低。

缺点是外扩器件的数量有限，而且地址空间是不连续的。

例如，单片机外扩二块6264RAM，6264只有13根地址线，还有三根是多余的，这三根线就可以用来作为片选使用，将其中的A13接第一片6264的，而A14接第二片6264的，可以分析一下两块芯片的地址。

由于芯片规定，端为0芯片就能被选中，所以第一片芯片的地址可以是A15 A14 A13 A12……A01 1 0 ×………×其中X是接于6264芯片的地址引脚上的值，可以是0也可以是1，因此，这一块芯片的地址就是从1100 0000 0000 0000~1101 1111 1111 1111，也就是C000H~DFFFH这一段空间，而第二块芯片的地址则可以是A15 A14 A13 A12……A01 0 1 ×………×即这一块芯片的地址可以是1010 0000 0000 0000~1011 1111 1111 1111，也就是A000H-BFFFH。

第一块芯片的地址也可以是从C000H-DFFFH：A15 A14 A13 A12……A00 1 0 ×………×如果用0100 0000 0000 0000~0101 1111 1111 1111即4000H-5FFFH来访问第一块6264也是可以的，而第二块6264也可以用2000H-3FFFH来访问，也说是说一个芯片有多个地址与其相对应。

那么如果把第一块芯片的地址这样定：A15 A14 A13 A12……A01 0 0 ×………×如果只有一块芯片，这也是没有问题的，但这里有两块芯片，如果A13为0的同时A14也为0，则必然会在选中第一块芯片时，也选中第二块芯片，这就会造成冲突，也就是说如果这样定地址的话，就人为造成了同时选中两块芯片的情况，这是不允许的。

从上面的分析中可以看出，线选法会使得一块芯片拥有多组地址，这实际上意味着这些地址空间被浪费掉了，不能够使用了。

以上面例子而言，只有3根（A13、A14、A15）地址线可以用于片选，所以只能扩展3片6264芯片，也就是只能够扩展到3*8=24K的RAM空间，采用这种芯片就没有办法扩展更多的RAM了。

译码法由于线选法中一根高位地址线只能选通一个部件，每个部件占用了很多重复的地址空间，从而限制了外部扩展部件的数量。

采用译码法的目的是减少各部件所占用的地址空间，以增加扩展部件的数量。

译码法必须要采用译码芯片，常用的译码芯片有74LS138、74LS139等。

3、2、4、中介绍了74LS138的工作原理。

在上面的例子中，系统扩展了两片6264芯片，共用去地址线13根，还有3根地址线没有用，如果用译码法，就可以把这三根地址线分别接到74LS138的译码端，如将A15接A端，A14接B端，A13接C端，然后用译码器的输出端接6264的片选端，例如用Y0接到第一片6264，而用Y5接到第二片6264。

由于系统中只有一块74LS138，所以把G1接+5V，、则接地以选中该块芯片。

下面分析一下这样这法这两片6264的地址范围。

要选中第一片6264，就是要求Y0为0，查一下表，当Y0是0时，要求A、B、C均为0，因此，可以写出第一片6264的地址范围是:A B CA15 A14 A13 A12……A00 0 0 ×………×即从0000 0000 0000 0000B~0001 1111 1111 1111B，也就是0000H~1FFFFH。

第二片6264的片先端是接的Y5，逆查表格可以看到，要Y5等于0，就是要求A=1、B=0、C=1，同样可以写出第二片的地址范围是：A B CA15 A14 A13 A12……A01 0 1 ×………×即第二片的地址范围是1010 0000 0000 0000~1011 1111 1111 1111，也就是A000H~BFFFH。

由于一块74LS138有8个输出端，这里只用了两个，所以还可以再接6个，因此，采用这种方法可以扩展的地址空间是8K×8=64K，即能够利用全部的64K空间。

如果所用的芯片是2K的，如6116，那么就只需要用到11根地址线，也就是有5根高位的地址线是空余的，这时再用74LS138进行扩展也会出现地址重叠的现象，比如，将A13，A12和A11接到一片74LS138的A，B，C三个输入端，那么第一个输出Y0对应的地址就可以是：A B CA15 A14 A13 A12 A11 A10……A01 1 0 0 0 ×………×即地址范围是1100 0000 0000 0000~1100 0111 1111 1111，也就是C000H~C7FFH。

很容易想到，并非一定要规定A15 A14是1，也可以是0，所以实际上Y0对应的有四段地址，分别是0000 0000 0000 0000~0000 0111 1111 1111（0000H~07FFH）、0100 0000 0000 0000~0100 0111 1111 1111（4000H~47FFH）、8000H~87FFH和C000H~C7FFH。

同样，其余的每一个输出端也会对应4段地址，事实上，由于一片74LS138只有8个输出端，而每一个输出端接的是一片2K的芯片，所以用一片74LS138芯片只能译出2K×8即16K的地址。

在用一片74LS138不能译出所有的地址的情况下，可以使用多块74LS138进行译码，利用该芯片的片选端进行控制，例如在这个系统中可以扩展两块74LS138芯片，把A15（P2.7）接第一块74LS138的G1端，把A14（P2.6）接第二块74LS138的G1端，这样一共就有16个输出端（8×2），作为练习，可以自己写出这16个输出端所对应的地址段。

需要说明的是，如果实际的系统中并不需要扩展很多芯片，那么就没有必要把所有的码都译出来——重叠就重叠吧。

3、2、工作原理及硬件框图3、2、1、单片机系统的工作原理单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈电源: ⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

51单片机引脚图及引脚功能3、2、2、6264芯片引脚和内部结构6264是一种8K×8的静态存储器，其内部组成如图（a）所示，主要包括512×128的存储器矩阵、行／列地址译码器以及数据输入输出控制逻辑电路。

地址线13位，其中A12～A3用于行地址译码，A2～A0和A10用于列地址译码。

在存储器读周期，选中单元的8位数据经列I/O控制电路输出；在存储器写周期，外部8位数据经输入数据控制电路和列I／O控制电路，写入到所选中的单元中。

6264有28个引脚，如图（b）所示，采用双列直插式结构，使用单一＋5 V电源。

其引脚功能如下：6264的内部结构图及引脚图6264芯片1、6264的特性及引脚信号6264的容量为8KB，是28引脚双列直插式芯片，采用CMOS工艺制造A12～A0（address inputs）：地址线，可寻址8KB的存储空间。

合集下载

集成电路设计中的嵌入式系统设计应用

集成电路设计中的嵌入式系统设计应用

集成电路设计中的嵌入式系统设计应用嵌入式系统设计在集成电路设计中起着重要的作用它是一种将特定功能集成到一个芯片上的技术，广泛应用于各种电子设备中，如智能手机、平板电脑、智能电视等本文将探讨嵌入式系统在集成电路设计中的应用，以及其优势和挑战嵌入式系统概述嵌入式系统是由硬件和软件组成的，用于执行特定任务的系统它通常包括处理器、存储器、输入/输出接口等组成部分与通用计算机系统不同，嵌入式系统的硬件和软件都是为特定任务而设计的，因此具有更高的性能和效率集成电路设计中的嵌入式系统应用嵌入式系统在集成电路设计中的应用可以分为以下几个方面：1. 数字信号处理数字信号处理是嵌入式系统在集成电路设计中的一项重要应用它通过数字信号处理器(DSP)来实现对模拟信号的采样、量化和处理DSP芯片通常具有高性能、低功耗的特点，可以应用于音频处理、图像处理、通信等领域2. 微控制器单元(MCU)微控制器单元是嵌入式系统中的核心部件，用于控制和协调各个部分的操作MCU具有集成度高、成本低、功耗小的优点，广泛应用于家用电器、工业控制、汽车电子等领域3. 片上系统(SoC)片上系统是将整个系统集成到一个芯片上的技术它将处理器、存储器、外设接口等集成在一起，具有高性能、低功耗、小尺寸的特点SoC广泛应用于智能手机、平板电脑等移动设备中4. 传感器集成嵌入式系统在集成电路设计中还可以用于传感器集成传感器用于感知外部环境，将物理量转换为电信号通过将传感器集成到芯片上，可以实现对环境变化的实时监测和处理嵌入式系统的优势嵌入式系统在集成电路设计中的应用具有以下优势：1. 高性能嵌入式系统通过专门设计硬件和软件，可以实现更高的性能和效率与通用计算机系统相比，嵌入式系统可以更好地满足特定任务的需求2. 低功耗嵌入式系统通常具有较低的功耗，适用于便携式设备和电池供电的应用通过优化硬件和软件设计，可以进一步降低功耗3. 小尺寸嵌入式系统将硬件和软件集成到一个芯片上，具有较小的尺寸这有利于降低电子设备的体积和重量，提高便携性4. 低成本嵌入式系统的设计和制造成本相对较低，可以降低电子产品的成本此外，嵌入式系统可以采用大规模集成电路制造技术，进一步降低成本嵌入式系统的挑战尽管嵌入式系统在集成电路设计中具有许多优势，但也面临着一些挑战：1. 复杂性随着嵌入式系统功能的增加，其设计和实现的复杂性也在不断提高这要求设计师具备较高的专业知识和经验2. 资源限制嵌入式系统通常具有有限的资源，如存储器、计算能力和能源如何在有限的资源下实现高性能和低功耗的设计是一个挑战3. 安全性随着嵌入式系统在各个领域的应用越来越广泛，其安全性也越来越重要如何设计和实现安全可靠的嵌入式系统是一个亟待解决的问题嵌入式系统设计在集成电路设计中起着重要作用通过集成特定功能到一个芯片上，嵌入式系统可以实现高性能、低功耗和小尺寸的特点在数字信号处理、微控制器单元、片上系统等方面有广泛的应用然而，嵌入式系统设计也面临着复杂性、资源限制和安全性等挑战通过不断优化硬件和软件设计，可以进一步提高嵌入式系统的性能和可靠性集成电路设计中嵌入式系统的设计与应用嵌入式系统作为现代集成电路设计的重要组成部分，以其独特的优势在众多领域发挥着关键作用本文将重点探讨嵌入式系统在集成电路设计中的应用，以及其设计要点和面临的挑战嵌入式系统简介嵌入式系统是一种专门为特定任务设计的计算机系统，它通常由硬件和软件两部分组成与通用计算机系统不同，嵌入式系统在硬件和软件上都进行了优化，以满足特定任务的性能和效率要求集成电路设计中嵌入式系统的应用嵌入式系统在集成电路设计中的应用广泛，以下列举几个主要应用领域：1. 数字信号处理器（DSP）DSP是嵌入式系统在集成电路设计中的一种重要应用它通过对模拟信号进行采样、量化和处理，实现数字信号的处理DSP芯片具有高性能、低功耗的特点，广泛应用于音频处理、图像处理、通信等领域2. 微控制器单元（MCU）MCU是嵌入式系统的核心部分，主要负责控制和协调各个部分的操作MCU具有集成度高、成本低、功耗小的优点，广泛应用于家用电器、工业控制、汽车电子等领域3. 片上系统（SoC）SoC是将整个系统集成到一个芯片上的技术，它将处理器、存储器、外设接口等集成在一起，具有高性能、低功耗、小尺寸的特点SoC广泛应用于智能手机、平板电脑等移动设备中4. 传感器集成嵌入式系统在集成电路设计中还可以用于传感器集成传感器用于感知外部环境，将物理量转换为电信号通过将传感器集成到芯片上，可以实现对环境变化的实时监测和处理嵌入式系统设计的要点嵌入式系统设计在集成电路设计中有一些关键要点：1. 确定需求首先需要明确嵌入式系统的功能需求，包括处理器的性能、存储器的容量、外设接口的类型等这有助于指导后续的设计工作2. 硬件设计硬件设计是嵌入式系统设计的基础需要根据需求选择合适的处理器、存储器、外设接口等组件，并设计它们之间的连接关系3. 软件设计软件设计是嵌入式系统设计的另一个重要方面需要编写适合硬件的软件程序，以实现系统的功能软件设计应该注重性能优化和资源利用4. 验证和测试设计完成后，需要对嵌入式系统进行验证和测试，以确保其功能和性能满足要求这可以通过模拟、仿真和实际运行等方式进行嵌入式系统设计的挑战尽管嵌入式系统在集成电路设计中具有许多优势，但也面临着一些挑战：1. 系统复杂性随着嵌入式系统功能的增加，其设计和实现的复杂性也在不断提高这要求设计师具备较高的专业知识和经验2. 资源限制嵌入式系统通常具有有限的资源，如存储器、计算能力和能源如何在有限的资源下实现高性能和低功耗的设计是一个挑战3. 安全性随着嵌入式系统在各个领域的应用越来越广泛，其安全性也越来越重要如何设计和实现安全可靠的嵌入式系统是一个亟待解决的问题嵌入式系统设计在集成电路设计中起着重要作用通过集成特定功能到一个芯片上，嵌入式系统可以实现高性能、低功耗和小尺寸的特点在数字信号处理、微控制器单元、片上系统等方面有广泛的应用然而，嵌入式系统设计也面临着复杂性、资源限制和安全性等挑战通过不断优化硬件和软件设计，可以进一步提高嵌入式系统的性能和可靠性应用场合1. 消费电子产品嵌入式系统在消费电子产品中有着广泛的应用，例如智能手机、平板电脑、智能电视等这些设备需要高性能、低功耗的嵌入式系统来提供良好的用户体验和处理多媒体内容2. 工业控制嵌入式系统在工业控制领域也发挥着重要作用，如工业机器人、自动化生产线、传感器网络等这些应用需要高可靠性和实时性，以确保生产过程的稳定和高效3. 汽车电子随着汽车行业的快速发展，嵌入式系统在汽车电子领域的应用也越来越广泛，如智能驾驶辅助系统、车载娱乐系统、汽车传感器等这些应用对性能、安全和可靠性有很高的要求4. 医疗设备医疗设备对嵌入式系统的要求非常高，因为它们直接关系到患者的生命安全嵌入式系统在医疗设备中的应用包括病人监护仪、诊断设备、手术机器人等这些设备需要高精度、低功耗和可靠的数据处理能力5. 物联网（IoT）物联网是一个快速增长的应用领域，嵌入式系统在其中的应用包括智能家居、智能城市、智能农业等这些应用需要嵌入式系统具备低功耗、低成本和高性能的特点，以实现设备之间的互联互通注意事项1. 确定需求在设计嵌入式系统时，首先要明确系统的功能需求这包括处理器的性能、存储器的容量、外设接口的类型等明确需求有助于指导后续的设计工作，并确保最终产品的性能和功能满足用户需求2. 硬件设计硬件设计是嵌入式系统设计的基础在设计过程中，需要注意选择合适的处理器、存储器、外设接口等组件，并设计它们之间的连接关系同时，要考虑到系统的功耗、尺寸和成本等因素3. 软件设计软件设计是嵌入式系统设计的另一个重要方面在软件设计过程中，需要注意代码的可读性、可维护性和性能优化此外，还需要考虑软件的安全性，以防止恶意攻击和意外故障4. 资源限制嵌入式系统通常具有有限的资源，如存储器、计算能力和能源在设计过程中，需要充分考虑这些资源限制，并采取优化措施来提高系统的性能和功耗效率5. 验证和测试设计完成后，需要对嵌入式系统进行验证和测试，以确保其功能和性能满足要求这可以通过模拟、仿真和实际运行等方式进行验证和测试是确保产品质量的关键环节，不应忽视6. 安全性随着嵌入式系统在各个领域的应用越来越广泛，其安全性也越来越重要在设计过程中，需要考虑到系统的安全性，采取相应的安全措施来防止恶意攻击和意外故障7. 合作与沟通嵌入式系统设计通常涉及到多个学科和领域，如硬件设计、软件设计、系统集成等设计师之间需要加强合作和沟通，以确保系统的整体性能和功能达到最佳8. 持续学习和更新嵌入式系统技术不断发展和更新，设计师需要持续学习和掌握新的技术和工具，以适应行业的发展需求嵌入式系统在集成电路设计中的应用非常广泛，涉及多个领域在设计过程中，需要注意以上提到的应用场合和注意事项，以确保嵌入式系统的性能、可靠性和安全性通过不断优化硬件和软件设计，可以进一步提高嵌入式系统的应用效果和市场竞争力。

八路抢答器设计(附源程序)

八路抢答器设计(附源程序)

烟台大学单片机课程设计说明书课题：八路抢答器学生姓名：学号：院系：机电汽车工程学院专业：机械设计制造及其自动化指导老师：同组成员：组长：20 年06 月07 日目录1 概述 (2)2设计任务 (2)3 系统总体方案 (3)4 硬件设计 (4)4.1 控制系统所需硬件 (4)4.2 硬件原理介绍 (4)5 软件设计 (7)5.1 软件总体设计 (7)5.2 程序流程图 (8)6 Proteus软件仿真 (12)6.1 Keil软件 (12)6.2在Proteus软件 (12)7小结 (14)8心得体会 (15)附1：源程序代码 (16)附2：参考文献 (24)1 .概述8路智能抢答器的设计现如今，各种智力知识竞赛已经成为人们的一种娱乐形式，人们在答题的过程中不仅可以享受到乐趣，还可以学到一些科学知识和生活常识。

然而在抢答过程中，单靠视觉是很难判断出哪组最先完成抢答操作。

为了辨别哪一组或哪一位选手获得答题权，必须要设计一个智能抢答控制系统——智能抢答器。

抢答器作为一种电子产品，已被人们所熟知并广泛应用于各种智力知识竞赛场合。

抢答器在竞赛中有很大用处，通过抢答器的指示灯显示，数码管显示和警示蜂鸣等手段，能准确，公正，直观地判断出第1抢答者并协助比赛的顺利进行。

但是，目前使用的抢答器大多数都采用了逻辑电路进行设计，分立元件较多，造成抢答器的成本较高。

此外一般抢答器由模拟电路，数字电路或二者结合组成，其智能化程度低，故障率高，显示简单。

现代电子技术的发展要求电子电路朝数字化，集成化方向发展，因此设计出全集成电路的多路抢答器是现代电子技术发展的要求。

2 .设计任务本设计要求学生结合现有的实际条件，以单片机为控制核心，设计一个8路智能抢答器。

要求实现的功能如下：1) 抢答器可同时供8名选手或8个代表队比赛，分别用8个按键S1～S8进行抢答。

2) 主持人可以通过智能抢答器的按键设定每道题的抢答时间和回答时间。

3) 具有清零和非法抢答控制功能，并由主持人操纵，避免选手在主持人说“开始”前提前抢答，违反规则。

基于单片机与CF卡的接口设计与实现

基于单片机与CF卡的接口设计与实现

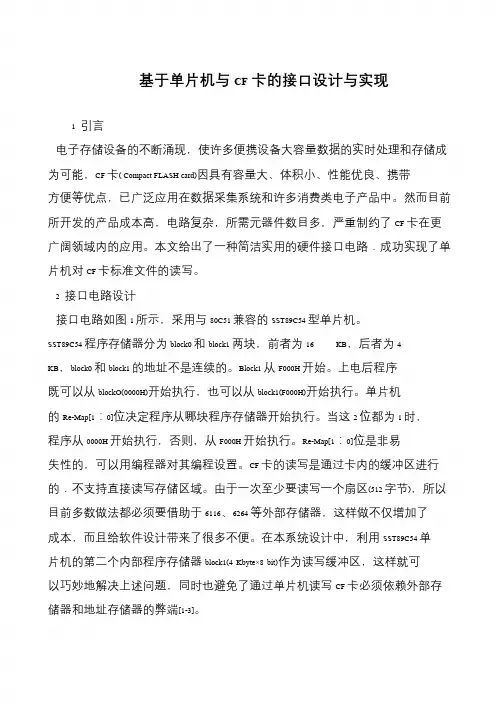

基于单片机与CF卡的接口设计与实现1 引言电子存储设备的不断涌现，使许多便携设备大容量数据的实时处理和存储成为可能，CF 卡( Compact FLASH card)因具有容量大、体积小、性能优良、携带方便等优点，已广泛应用在数据采集系统和许多消费类电子产品中。
