微机原理【复习】

微机原理考点复习汇集微机原理是计算机科学与技术专业的一门重要课程，它是计算机组成原理的延伸和拓展，主要研究计算机系统的硬件组成和工作原理。

学习微机原理需要掌握一定的电子电路和数字电路的基础知识，了解计算机的组成和工作原理，熟悉各种输入输出设备的原理和接口技术。

下面是微机原理考点的汇集，供大家复习参考。

一、微机系统硬件体系结构1.微机的定义和发展历程2.微机系统的硬件组成-中央处理器(CPU)-存储器-输入输出设备(I/O设备)-总线3.微机系统的层次结构-整机层次-系统总线层次-基本输入输出层次-工作站和服务器层次二、中央处理器(CPU)的结构和工作原理1.CPU的定义和功能2.CPU的硬件组成-运算器(ALU)-控制器(CU)-寄存器-数据通路3.CPU的工作原理-取指令和执行指令的过程-控制器的工作原理-运算器的工作原理4.CPU的时序控制-时钟信号-触发器-时序逻辑电路三、存储器的结构和工作原理1.存储器的定义和分类2.存储器的硬件组成-内存-外存3.存储器的工作原理-存储的基本单位和编址方式-存储器读写操作的过程四、输入输出设备(I/O设备)的原理和接口技术1.I/O设备的定义和分类2.I/O设备的硬件组成-控制器-接口-设备本身3.I/O设备的工作原理-命令和数据的传送方式-I/O设备的中断和DMA传送4.I/O设备的接口技术-并行接口-串行接口-USB接口-网络接口五、总线的结构和工作原理1.总线的定义和分类2.总线的硬件组成-数据总线-地址总线-控制总线3.总线的工作原理-总线的传输方式-总线的仲裁控制-总线访问控制六、微机系统的性能评价和提高1.微机系统性能的评价指标-响应时间-吞吐量-CPU利用率-性能指标的量化方法2.提高微机系统性能的方法-提高CPU的主频和并行度-提高存储器的容量和带宽-设计优化的算法和程序以上是微机原理的一些重要考点。

在复习过程中，可以结合课本、教学资料和课堂笔记进行针对性的学习和回顾，此外，可以通过做练习题和模拟考试来检验对知识的掌握程度。

•如果操作数就在CPU的内部寄存器中，那么寄存器名可在指令中指出。这种寻址方式就叫寄存器寻址方式。
•3.直接寻址(P49)•4.寄存器间接寻址(P51)
•采用寄存器间接寻址方式时，操作数一定在存储器中，存储单元的有效地址由寄存器指出，这些寄存器可以为BX，BP，SI和DI之一，即有效地址（EA）等于其中某一个寄存器的值：
•第16题对于图
5.22的部分译码法方案，若将存储器改为8K*8位的6264EPROM芯片，译码电路仍采用74LS138，参与译码的地址线仍是A17~A0，是参照该图设计出新的译码方案，并列出一组连续的可用地址范围。
•参照P181图
5.22
•图中芯片改为2764，低位地址线从A12~A0，其他高位地址线均加1
–MOV [ BP + SI + COUNT ], BL
•二、最基本的传送指令MOV (P62)
•MOV指令是形式最简单、用得最多的指令。
•MOV指令的几点说明：
（1）MOV DS，CS；错误
MOV [16H]，[20H]；错误
•三、加法指令
(1)不带进位位的加法指令：
ADD用来执行两个字或两个字节的相加操作，结果放在原来存放目的操作数的地方。•(2)带进位位的加法指令
8086工作于最小模式，执行存储器读总线周期，T1~T4周期中主要完成：
T1周期：
输出20位地址信号，ALE地址锁存允许信号高电平有效。
T2周期：
高4位输出状态信号，低16位高阻态，准备接收数据。
T3周期：
高4位维持状态信号，低16位接收数据。
T4周期：
读总线周期结束。
••••••••••••••••••••••••
STACK ENDS

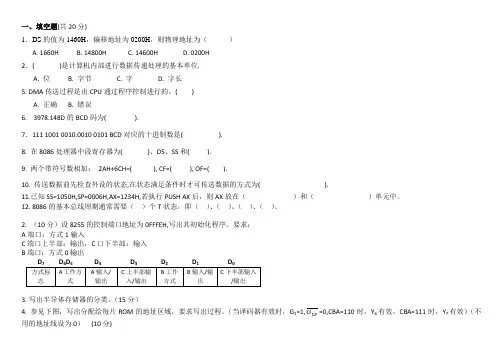

一、填空题(共20分)1．DS 的值为1460H ，偏移地址为0200H ，则物理地址为（ ）A. 1660HB. 14800HC. 14600HD. 0200H2．( )是计算机内部进行数据传递处理的基本单位.A. 位B. 字节C. 字D. 字长5. DMA 传送过程是由CPU 通过程序控制进行的。

( )A. 正确B. 错误6. 3978.148D 的BCD 码为( ).7．111 1001 0010.0010 0101 BCD 对应的十进制数是( ).8. 在8086处理器中段寄存器为( )、DS 、SS 和( ).9. 两个带符号数相加： 2AH+6CH=( ), CF=( ), OF=( ).10. 传送数据前先检查外设的状态,在状态满足条件时才可传送数据的方式为( ).11.已知SS=1050H,SP=0006H,AX=1234H,若执行PUSH AX 后，则AX 放在（ ）和（ ）单元中。

12. 8086的基本总线周期通常需要（ ）个T 状态，即（ ）、（ ）、（ ）、（ ）。

2. （10分）设8255的控制端口地址为0FFFEH,写出其初始化程序。

要求：A 端口：方式1输入C 端口上半部：输出，C 口下半部：输入B 端口：方式0输出 D 7 D 6D 5 D 4 D 3 D 2 D 1 D 0方式标志A 工作方式 A 输入/输出 C 上半部输入/输出B 工作方式 B 输入/输出C 下半部输入/输出3. 写出半导体存储器的分类。

（15分）4. 参见下图，写出分配给每片ROM 的地址区域，要求写出过程。

（当译码器有效时，G 1=1,B G 2=0,CBA=110时，Y 6有效，CBA=111时，Y 7有效）（不用的地址线设为0） (10分)三、程序题：（一）读程序填空（18分）:1. AL=F0H；执行下列指令（每条指令分别执行）：1)AND AL,00H；AL=( ) 2)AND AL,FFH；AL=( )3)OR AL,00H；AL=( ) 4)OR AL,FFH；AL=( )5)XOR AL,00H；AL=( ) 6)XOR AL,FFH；AL=( )7)SHL AL,1；AL=( ) 8) SHR AL,1；AL=( )2 MOV AX ，5678H；SUB AX ，1234H；执行完上述指令后，AX=( ), AF=( ),CF=( ), OF=( ),PF=( ), ZF=( ), SF=( ).3 MOV AL,45H；XOR AL,30H；AL=( )MOV AL,35H；NOT AL；AL=( ).4 MOV BX, 0400HMOV SI, 003CHLEA BX, [BX+SI+0F62H]；BX＝( ).（二）编程（15分）：在一串给定个数的数中寻找最小值并且存放在MIN单元中，数的起始地址为BUFFER，每个数用16位表示.(不写伪指令)。

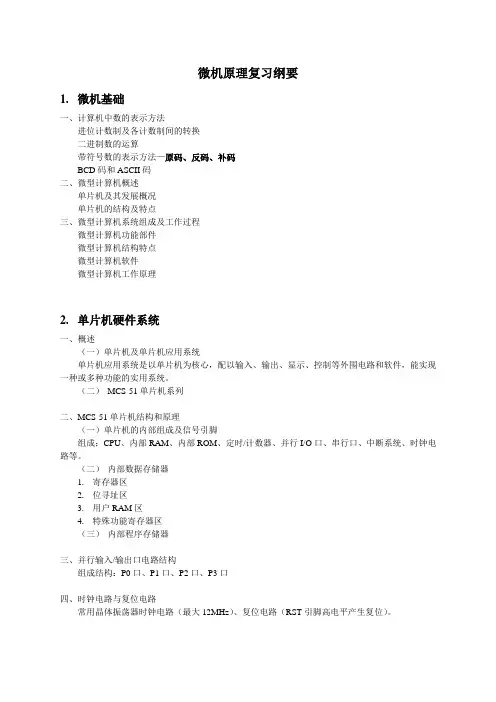

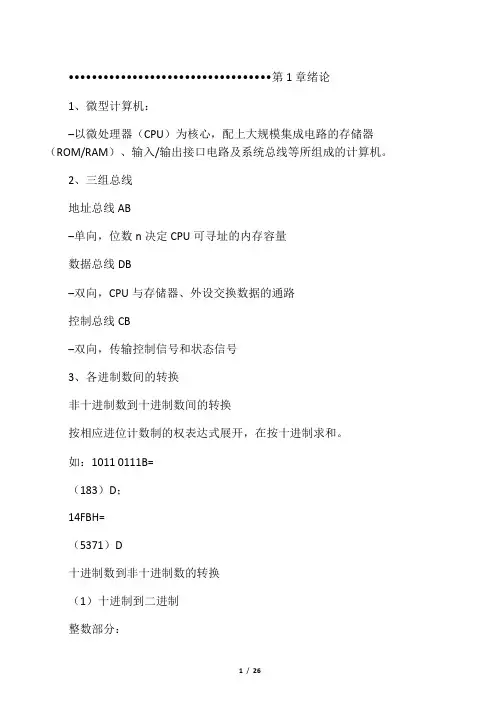

微机原理复习纲要1.微机基础一、计算机中数的表示方法进位计数制及各计数制间的转换二进制数的运算带符号数的表示方法—原码、反码、补码BCD码和ASCII码二、微型计算机概述单片机及其发展概况单片机的结构及特点三、微型计算机系统组成及工作过程微型计算机功能部件微型计算机结构特点微型计算机软件微型计算机工作原理2.单片机硬件系统一、概述（一）单片机及单片机应用系统单片机应用系统是以单片机为核心，配以输入、输出、显示、控制等外围电路和软件，能实现一种或多种功能的实用系统。

（二）MCS-51单片机系列二、MCS-51单片机结构和原理（一）单片机的内部组成及信号引脚组成：CPU、内部RAM、内部ROM、定时/计数器、并行I/O口、串行口、中断系统、时钟电路等。

（二）内部数据存储器1.寄存器区2.位寻址区3.用户RAM区4.特殊功能寄存器区（三）内部程序存储器三、并行输入/输出口电路结构组成结构：P0口、P1口、P2口、P3口四、时钟电路与复位电路常用晶体振荡器时钟电路（最大12MHz）、复位电路（RST引脚高电平产生复位）。

3.MCS-51单片机指令系统（重点）一、寻址方式包括：寄存器寻址、直接寻址、立即数寻址、寄存器间接寻址、变址寻址、相对寻址和位寻址。

二、指令系统共111条指令。

数据传送指令（29条）算术运算指令（24条）逻辑运算指令（24条）控制转移指令（17条）位操作指令（17条）三、常用伪指令包括：定位伪指令、定义字节伪指令、定义空间伪指令、定义符号伪指令、数据赋值伪指令、数据地址赋值伪指令、汇编结束伪指令。

4.MCS-51单片机汇编语言程序设计一、简单程序设计顺序控制程序。

编程前，要分配内存工作区及有关端口地址。

二、分支程序设计分支程序就是按照分支条件，判断程序流向，并执行。

1.两分支程序设计（单入口、两出口）2.三分支程序设计3.多分支程序设计（散转程序）三、循环程序设计1.单重循环程序设计2.双重循环程序设计（延时程序设计）3.数据传送程序4.循环程序结构（初始化、循环体、循环控制）四、查表程序（主要用于数码管显示子程序）表格是预先定义在程序的数据区中，然后和程序一起固化在ROM中的一串常数。
