PSSL全能谱剩余油测井解析

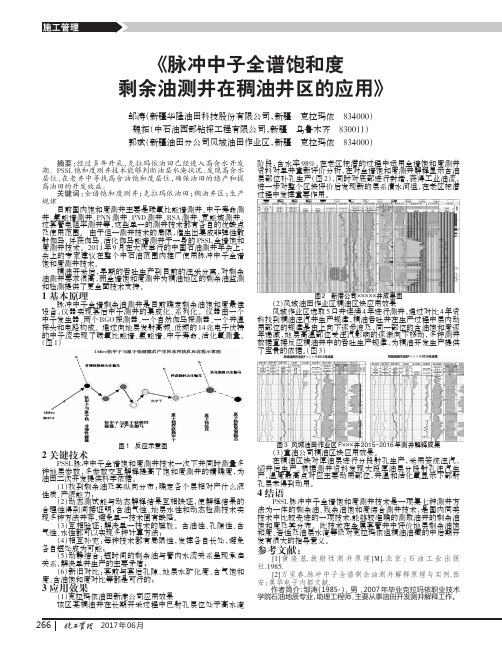

2017年06月《脉冲中子全谱饱和度剩余油测井在稠油井区的应用》邹涛（新疆华隆油田科技股份有限公司，新疆克拉玛依834000）魏拓（中石油西部钻探工程有限公司，新疆乌鲁木齐830011）郭斌（新疆油田分公司风城油田作业区，新疆克拉玛依834000）摘要：经过多年开采，克拉玛依油田已经进入高含水开发期。

PSSL 饱和度测井技术能够判断油层水淹状况、发现高含水层位、在老井中寻找高含油饱和度层位，确保油田的稳产和提高油田的开发效益。

关键词：全谱饱和度测井；克拉玛依油田；稠油井区；生产规律目前国内饱和度测井主要是碳氧比能谱测井、中子寿命测井、氯能谱测井、PNN 测井、PND 测井、RSA 测井、宽能域测井、过套管电阻率测井等，这些单一的测井技术都有各自的优缺点及使用范围。

由于但一测井技术的局限，催生出集成非弹性散射伽马、俘获伽马、活化伽马能谱测井于一身的PSSL 全谱饱和度测井技术。

2011年9月在大庆举行的中国石油测井年会上，会上的专家建议在整个中石油范围内推广使用脉冲中子全谱饱和度测井技术。

稠油开采后，早期的吞吐生产到目前的注采分离，对剩余油测井要求很高，而全谱饱和度测井为稠油地区的剩余油监测和检测提供了更全面技术支持。

1基本原理脉冲中子全谱剩余油测井是目前确定剩余油饱和度最佳设备，仪器实现套后中子测井的集成化、系列化。

仪器由一个中子发生器、两个BGO 探测器、一个自然伽马探测器、一个井温探头和电路构成。

通过向地层发射高频、低频的14兆电子伏特的中子流实现了碳氧比能谱、氯能谱、中子寿命、活化氧测量。

（图1）图1反应示意图2关键技术PSSL 脉冲中子全谱饱和度测井技术一次下井同时测量多种地层参数，多参数交互解释提高了饱和度测井的精确度，为油田二次开发提供科学依据。

（1）找到剩余油及其纵向分布；确定各个层相对产什么液性质、产液能力；（2）动态测试能与动态解释结果互相映证，使解释结果的合理性得到间接证明；含油气性、地层水性和动态检测技术实现多种方法并存，避免单一技术固有缺陷。

应用新型脉冲中子测井寻找老井中的残余油作者：W．Streeter , G.P. Hogan II , D.G. Barrett (SPE-国际石油工程师协会)C.B. Rogers（康普乐服务公司），R.C. Odom （康普乐研究院）1996年3月27-29日，在德克萨斯州的米特兰召开了帕尔敏盆地油气开发研讨会，本文是SPE献给大会的论文。

0摘要由于盆地中的一个油田差不多已经开始枯竭并开始注入CO2和水进一步开采，所以帕尔敏盆地油气田被认为是“到期的”。

作业人员面临着这样的选择，是放弃还是在另一个组段进行再完井处理，不幸的是常常由于资料不足而难以决定。

在新的孔隙度测井方法产生之前，许多井都已进行过测井。

而其它的一些井，因为各种各样的原因，始终未进行过测井。

新型脉冲中子测井技术，可以为作业者提供套管内储集层的许多参数。

与补偿中子测井类似，脉冲中子测井可以通过热中子比率孔隙度（RPHI）来提供孔隙度参数。

通过中子在地层中产生的非弹性散射伽玛射线，脉冲中子测井还可用来确定新的孔隙度类型（IPHI）。

IPHI与裸眼测井孔隙度的响应相似，通过与RPHI交绘，可用来帮助识别岩性变化、致密层与气层的差别。

交绘孔隙度还可用于补偿岩性影响以及某种程度上邻井变化的影响。

使用∑和（或）CATO可以确定含水饱和度。

1简介最好的找油地点可能就是现有的井，许多很有潜力的产层可能被错过了，特别是对新的孔隙度测井方法发明之前就已完钻的老井。

与新井钻井费用相比，在这些老井中花费更少的资金，就可以取得很显著的产量和储量。

同时，对正在生产的储层和注入CO2或水的油层，为确定其水系的具体分布情况，也需要对地层进行监测。

通过新型的脉冲中子测井与解释方法，结合地质、产层、储层、取芯和其它测井资料，可以提供计算储集层参数所需要的数据。

在高孔隙度、高矿化度储集层，用∑计算含水饱和度。

在低孔隙度储集层和（或）在地层水矿化度较低或未知时，可用C/O比类型的测井技术来确定含水饱和度。

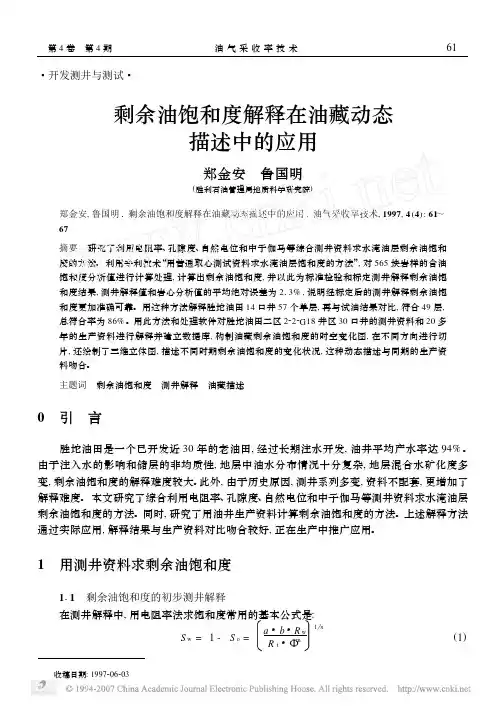

・开发测井与测试・剩余油饱和度解释在油藏动态描述中的应用郑金安　鲁国明(胜利石油管理局地质科学研究院)郑金安,鲁国明1剩余油饱和度解释在油藏动态描述中的应用1油气采收率技术,1997,4(4):61～67摘要　研究了利用电阻率、孔隙度、自然电位和中子伽马等综合测井资料求水淹油层剩余油饱和度的方法。

利用专利技术“用普通取心测试资料求水淹油层饱和度的方法”,对565块岩样的含油饱和度分析值进行计算处理,计算出剩余油饱和度,并以此为标准检验和标定测井解释剩余油饱和度结果,测井解释值和岩心分析值的平均绝对误差为213%,说明经标定后的测井解释剩余油饱和度更加准确可靠。

用这种方法解释胜坨油田14口井57个单层,再与试油结果对比,符合49层,总符合率为86%。

用此方法和处理软件对胜坨油田二区2222G18井区30口井的测井资料和20多年的生产资料进行解释并建立数据库,构制油藏剩余油饱和度的时空变化图,在不同方向进行切片,还绘制了三维立体图,描述不同时期剩余油饱和度的变化状况,这种动态描述与同期的生产资料吻合。

主题词　剩余油饱和度　测井解释　油藏描述0　引　言 胜坨油田是一个已开发近30年的老油田,经过长期注水开发,油井平均产水率达94%。

由于注入水的影响和储层的非均质性,地层中油水分布情况十分复杂,地层混合水矿化度多变,剩余油饱和度的解释难度较大。

此外,由于历史原因,测井系列多变,资料不配套,更增加了解释难度。

本文研究了综合利用电阻率、孔隙度、自然电位和中子伽马等测井资料求水淹油层剩余油饱和度的方法。

同时,研究了用油井生产资料计算剩余油饱和度的方法。

上述解释方法通过实际应用,解释结果与生产资料对比吻合较好,正在生产中推广应用。

1　用测井资料求剩余油饱和度 111　剩余油饱和度的初步测井解释在测井解释中,用电阻率法求饱和度常用的基本公式是:S w=1-S o=a b R wR t 5m1 n(1)收稿日期:199720620316第4卷　第4期油气采收率技术式中S w含水饱和度,%;5岩石孔隙度,%;S o含油饱和度,%;R t 地层真电阻率,8・m ;a 、b与岩性有关的系数;m 孔隙指数,与岩石孔隙结构有关;R w 地层水的电阻率,8・m ;n 饱和指数,与孔隙中油、气、水分布状况有关。

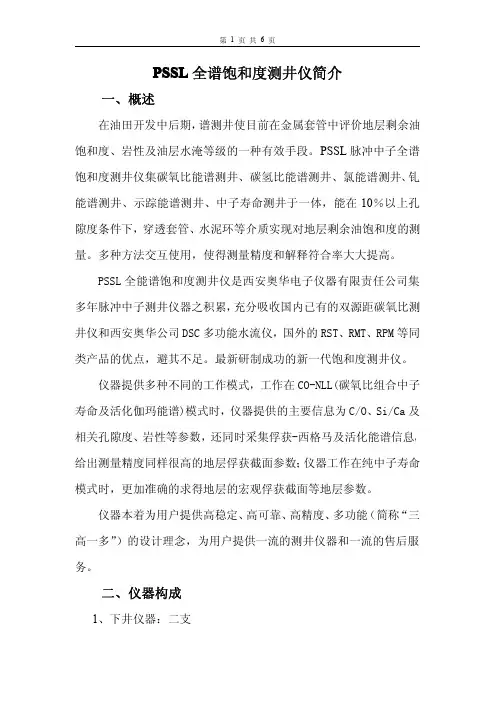

PSSL全谱饱和度测井仪简介一、概述在油田开发中后期，谱测井使目前在金属套管中评价地层剩余油饱和度、岩性及油层水淹等级的一种有效手段。

PSSL脉冲中子全谱饱和度测井仪集碳氧比能谱测井、碳氢比能谱测井、氯能谱测井、钆能谱测井、示踪能谱测井、中子寿命测井于一体，能在10％以上孔隙度条件下，穿透套管、水泥环等介质实现对地层剩余油饱和度的测量。

多种方法交互使用，使得测量精度和解释符合率大大提高。

PSSL全能谱饱和度测井仪是西安奥华电子仪器有限责任公司集多年脉冲中子测井仪器之积累，充分吸收国内已有的双源距碳氧比测井仪和西安奥华公司DSC多功能水流仪，国外的RST、RMT、RPM等同类产品的优点，避其不足。

最新研制成功的新一代饱和度测井仪。

仪器提供多种不同的工作模式，工作在CO-NLL(碳氧比组合中子寿命及活化伽玛能谱)模式时，仪器提供的主要信息为C/O、Si/Ca及相关孔隙度、岩性等参数，还同时采集俘获-西格马及活化能谱信息，给出测量精度同样很高的地层俘获截面参数；仪器工作在纯中子寿命模式时，更加准确的求得地层的宏观俘获截面等地层参数。

仪器本着为用户提供高稳定、高可靠、高精度、多功能（简称“三高一多”）的设计理念，为用户提供一流的测井仪器和一流的售后服务。

二、仪器构成1、下井仪器：二支如下图所示：其中仪器在遥测短节中组合了井温、CCL、伽玛等参数的测量，其中CCL为选配件。

2、便携式网络化测井地面系统：一套三、技术指标1、耐压：80MPa2、耐温：150℃/4h3、直径Φ90mm4、仪器长度：5.8m5、中子产额：>=1.5×108n/s6、中子管寿命:>=200h7、推荐测速CO-NLL模式及CO模式时：50m/hNLL-CAP模式及NSP（自然伽玛能谱）模式时：120m/hNLL模式：360m/h8、抗振能力：29.4m/s2，三维，0∼100Hz9、全温度范围内能量增益稳定性和线性：<0.5％10、测量误差：中子寿命模式3％；能谱测量模式5％（在孔隙度为35％的饱和油砂和水砂中）11、仪器外部供电电源：AC220V，总供电电流不大于3A；井下仪器供电为直流供电，地面系统提供300V、1.5A的供电能力，井下仪器最大消耗180V（含电缆压降），0.35A功率。

浅谈以常规测井为导向，确定油田储层余油分布的评估方法【摘要】这篇文章采用基本的测量井深的方法测量底下储存的残余油的所在区域的有关的难以解决的问题。

例如残余的油的饱和程度是多少等问题，对此提出了解决计算剩余油的储存层的地质分析的相关方程。

并且通过实际的应用，证明了这种检验的方法是可行的。

【关键词】常规余油储层测井数据处理评估方法我们可知在我国很大一部分油田的开发是用向地层注水的方法保持着内部压力的。

在以后的工程进行中，用水注入油层也是必不可少的步骤。

油层被水注入就可利用之间的属性判断出油层的位置和深度以及所在的区域。

这时我国测量方法发展的方向。

下面就主要讲解利用常规的测井方法确定残余油的分布地域的相关信息。

首先，这种方法带来的优点是：（1）这种方法提供的数据可以让我们直观的看到剩余油在储层中的一些信息。

（2）这种方法提供的测井资料可以帮助我们研究剩余油所在的储层的内部结构如，纵横向走势和厚度。

还可以观察到剩余油在其中的一些变化趋势分布位置。

（3）这种方式可以分辨油的种类。

（4）还可以得出每一个部位可以采出的油量和程度。

（5）可以针对得出的数据进行归纳总结出油所在区域的分布和进行开采之后的影响。

（6）这种方法操作起来简便，使用规模广泛，成本低，并且可以准确的测出剩余油分布的深度和广度。

其次，采用基本测井方法。

（1）采用这种基本方法的着重点在于：要准确了解剩余油所在储存层的岩性、属性、和含油程度、对电的阻力程度、注水的渗透程度等。

进行了一阶段的调查和分析实验，完美的把握住了很多专业技术上的难题，对四个油储存层的剩余油分布状况进行了全面的分析和概括。

对油量以及水渗入的容量进行了精确的计算，其中的误差小于10。

（2）采用这种基本方法的根据和详细内容。

它根据两点：1）当油田被注水处理之后，储油层原有的油量减少，含有水量的油田所占比例加大；2）注水之后的油田的电阻性能加强，对于这些用曲线来表示就会体现出两个特点：①电阻性能这一项在被水注入的油层部分变低。
