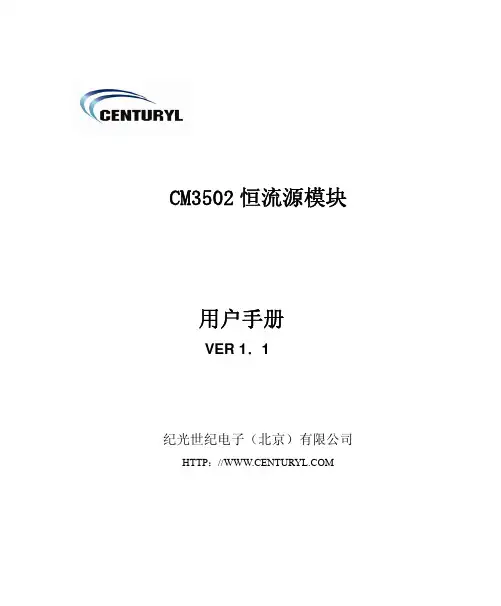

CM3502恒流源模块用户手册VER 1．1纪光世纪电子（北京）有限公司HTTP：//CM3502 1.CM3502恒流源模块的特点IEPE（ICP）压电加速度传感器必须由外界提供电源才能工作。

但它要求的电源不是恒压源，而是恒流源，典型值为4mA(24V供电)。

另外它输出的被测交流振动加速度信号是叠加在加速度传感器的8-12V直流偏压上，不便为用户直接采用。

CM3502恒流源模块是专门为购买IEPE （ICP）压电加速度传感器，无恒流源，但具备DC18-30V电源的用户配套而设计的。

CM3502恒流源模块主要具备以下三个特点：(1) 为IEPE（ICP）加速度传感器提供4mA恒流电源（18-30V供电）。

(2) 将IEPE（ICP）加速度传感器输出的叠加在直流偏压上的交流被测加速度信号通过CR高通隔直输出，隔掉直流偏压，只有交流加速度信号输出。

(3) LED显示IEPE（ICP）加速度传感器的工作状态。

正常工作LED熄灭，开路、短路及过载LED均会被点亮。

2.主要技术指标(1) 恒流源电压：DC18-30V；(2) 恒流源电流：4mA。

(误差5%)(3) 外形尺寸：50×36×22mm3CM35023.CM3502恒流源模块电原理图图1中：点划线内为恒流源模块电原理图，模块通过V H 既对IEPE （ICP ）加速度传感器提供恒流供电又将加速度传感器测得的振动加速度信号引出。

但此时振动加速度信号叠加在8-12V 直流偏压上，须经1μF 电容和1M Ω电阻隔直后从V O输出。

阻容高通的C 为3.3uF，R 为1M Ω,如果信号输出端负载为1M Ω,高通-3dB截止频率计算公式为f L =1/(2πRC)=1/(2π（R×R L ）/(R+R L ) ×C)(Hz), 于是得出f L =1/(2×3.1416×(1×1/1+1)106×3.3×10-6)=0.1 Hz 。
