恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，就是用一只恒流二极管。
实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。
缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。
同时不同的工作电流下，这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。
有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。
如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。

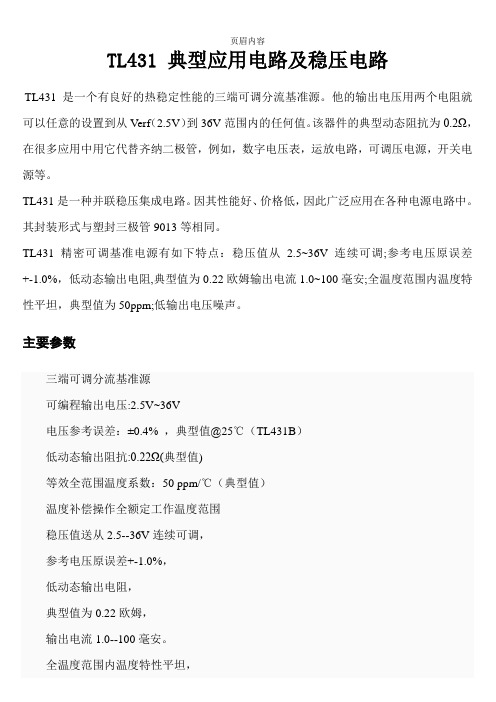

TL431 典型应用电路及稳压电路TL431是一个有良好的热稳定性能的三端可调分流基准源。
他的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替齐纳二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。
TL431是一种并联稳压集成电路。
因其性能好、价格低，因此广泛应用在各种电源电路中。
其封装形式与塑封三极管9013等相同。
TL431精密可调基准电源有如下特点：稳压值从 2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。
主要参数三端可调分流基准源可编程输出电压:2.5V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗:0.22Ω(典型值)等效全范围温度系数：50 ppm/℃（典型值）温度补偿操作全额定工作温度范围稳压值送从2.5--36V连续可调，参考电压原误差+-1.0%，低动态输出电阻，典型值为0.22欧姆，输出电流1.0--100毫安。
全温度范围内温度特性平坦，典型值为50ppm，低输出电压噪声。
封装：TO-92,PDIP-8,Micro-8，SOIC-8,SOT-23最大输入电压为37V最大工作电流150mA内基准电压为2.5V输出电压范围为2.5~36V内部结构TL431的具体功能可以用下图的功能模块示意。
由图可以看到，VI是一个内部的2.5V 的基准源，接在运放的反向输入端。
由运放的特性可知，只有当REF端（同向端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管图1的电流将从1到100mA变化。
当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。
典型应用电路如下：1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。
TL431精密可调基准电源有如下特点：稳压值从 2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。
典型应用电路如下：
1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。
但在连接容性负载时，应特别注意CL的取值，以免自激。
2：可调稳压电源（附图2）Vo可在2.5~36V之间调节。
V0=Vref(1+R1/R2)(Vref=2.5v),由于承受电压与（Vi –Vo）有关，因此压差很大时，R的功耗随之增加。
使用时注意。
3：过电压保护电路（附图3）当Vi超过一定电压时，TL431触发，使晶闸管导通，产生瞬间大电流，将保险丝熔断，从而保护后极电路。
V保护点=（1+R1/R2）Vref.
4：恒流源电路（附图4----拉电流负载）（附图5---灌电流负载）恒流值与Vref和外加电阻有关，功率晶体管选用时要考虑余量。
该恒流源如与稳压线路配接，可做电流限制器用。
5：比较器（附图6）它是巧妙的运用了Vref=2.5v这个临界电压。
当Vi<Vref,Vo=V+,当Vi>Vref时，Vo=2V由于TL431内阻小，因而输入输出波形跟踪良好。
6：电压监视器（附图7）利用TL431的转移特性，组成实用电压监视器。
当电压处于上下限电压之间，LED电量，上下限电压分别为（1+R1/R2）Vref和（1+R3/R4）Vref 。
精品文档 1。
精密三端基准电压源TL431简介
TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等。
特点：
•可编程输出电压为36V
•电压参考误差：±0.4％，典型值@25℃（TL431B）
•低动态输出阻抗，典型0.22Ω
•负载电流能力1.0mA to 100mA
•等效全范围温度系数50 ppm/℃典型
• 温度补偿操作全额定工作温度范围
•低输出噪声电压
管脚排列：。
精密三端基准电压源TL431简介
TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等。
特点：
•可编程输出电压为36V
•电压参考误差：±0.4％，典型值@25℃（TL431B）
•低动态输出阻抗，典型0.22Ω
•负载电流能力1.0mA to 100mA
•等效全范围温度系数50 ppm/℃典型
• 温度补偿操作全额定工作温度范围
•低输出噪声电压
管脚排列：。
1 TL431的简介德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
左图是该器件的符号。
3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。
TL431的具体功能可以用如图1的功能模块示意。
由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。
由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA变化。
当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。
但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的，本文的一些分析也将基于此模块而展开。
2. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。
如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。
显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时V o=(1+R1/R2)Vref。
选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。
需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。
当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。
将这个电路稍加改动，就可以得到在很多实用的电源电路，如图3，4。
TL431的原理及应用一、TL431的原理：1. 稳定的参考电压：TL431内部集成了一个稳定的参考电压（Vref），通常为2.5V。
这个参考电压是通过一个精密的组合电路产生的，具有很高的准确性和稳定性。
2. 比较电压：TL431将外部的参考电压与Vref进行比较，并通过反馈电路来调整输出电压。
当外部参考电压大于Vref时，输出电压向上调整；当外部参考电压小于Vref时，输出电压向下调整。
通过调整外部参考电压，可以实现对输出电压的精确控制。
3. 可编程性：由于TL431采用了可编程的电阻网络，因此可以通过调整电阻值来调整Vref和输出电压。
这样就可以在各种不同应用中实现输出电压的精确调整。
二、TL431的应用：1.精密稳压电源：TL431可以作为稳压电源的基准电压源，通过与一个电阻和功率放大器（如三极管或MOSFET）组成负反馈电路，实现对输出电压的精确控制。
该负反馈电路将输出电压与TL431的参考电压进行比较，并通过调整外接电阻值来实现稳压。
2.开关电源电压调整和限流：TL431可以用来调整和控制开关电源的输出电压和限流电流。
通过将TL431与参考电压相连，通过调整参考电压，可以实现对开关电源输出电压的精确调整。
另外，通过与限流电路结合，可以实现对开关电源的限流电流的精确控制。
3.模拟-数字转换器（ADC）的参考电压源：ADC通常需要一个参考电压源，用于将模拟信号转换为数字信号。
TL431可以提供精确的参考电压，作为ADC的参考电压源，从而提高转换的精度和稳定性。
4.直流电机驱动的恒流源：5.LED驱动电路：综上所述，TL431作为一种可编程精密电压参考源，具有稳定的输出电压和低漂移工作特性，具有广泛的应用领域，包括精密稳压电源、开关电源电压调整和限流、ADC的参考电压源、直流电机驱动的恒流源和LED 驱动电路等。
通过调整外接的电阻值和参考电压，可以实现对输出电压和电流的精确控制，提高电路的稳定性和可靠性。
TL431的工作原理TL431是一种可编程精密电压参考器，广泛应用于电源管理、电压稳定和电流控制等领域。
它具有高精度、低温漂移、低动态阻抗和低噪声等特点，因此被广泛应用于各种电子设备中。
TL431的工作原理基于反馈控制原理。
它的核心是一个可调的电压参考源，通过与外部电路连接，实现对电路中某个节点的电压进行精确控制。
TL431内部的电路结构包括一个比较器、一个可调电压参考源和一个输出放大器。
比较器将输入电压与参考电压进行比较，并根据比较结果调整输出电压。
可调电压参考源是TL431的关键部分，它能够根据外部电路的需求，通过调整电流源的大小来改变参考电压的值。
输出放大器将调整后的参考电压放大到较高的电平，并输出给外部电路。
在实际应用中，TL431通常用作电源稳压器或电流源。
作为电源稳压器时，它可以通过与功率晶体管或场效应管等元件组成反馈控制电路，实现对输出电压的精确控制。
作为电流源时，它可以通过与电阻或电流源等元件组成反馈控制电路，实现对输出电流的稳定控制。
TL431的工作原理可以简单概括为以下几个步骤：1. 设置参考电压：通过调整电流源的大小，可以改变TL431的参考电压。
参考电压的大小可以通过外部电阻和电流源的选择来确定。
2. 比较输入电压：TL431将输入电压与参考电压进行比较。
如果输入电压高于参考电压，比较器输出高电平；如果输入电压低于参考电压，比较器输出低电平。
3. 调整输出电压：根据比较器的输出，TL431通过调整输出放大器的增益，将参考电压放大到较高的电平，并输出给外部电路。
输出电压的大小取决于参考电压和输出放大器的放大倍数。
4. 反馈控制：外部电路根据TL431的输出电压进行反馈控制，通过调整输入电压或输出电流，使得输入电压等于参考电压，从而实现对电路中某个节点电压或电流的精确控制。
总结起来，TL431的工作原理是通过参考电压、比较器和输出放大器等组成的反馈控制电路，实现对电路中某个节点电压或电流的精确控制。
TL431的工作原理标题：TL431的工作原理引言概述：TL431是一种广泛应用于电源管理和电子调节的电压比较器，它具有稳定的工作特性和高精度的电压参考。
本文将探讨TL431的工作原理，以匡助读者更好地理解其在电路中的应用。
一、TL431的基本结构1.1 TL431的引脚功能TL431普通有三个引脚，分别是Vin（输入）、Vout（输出）和Ref（参考）。
Vin引脚用于接入输入电压，Vout引脚用于输出电压，Ref引脚用于接入电压参考电阻。
1.2 内部电路结构TL431内部包含一个比较器和一个可调电阻网络，通过比较输入电压和参考电压来实现电压调节功能。
当Vin大于Vref时，输出电压Vout会增加；当Vin小于Vref时，输出电压Vout会减小。
1.3 工作原理概述TL431的工作原理是通过比较输入电压和参考电压，控制输出电压的大小，从而实现电压调节功能。
通过调节参考电压和电阻值，可以实现不同的输出电压范围和精度。
二、TL431的应用范围2.1 稳压电源TL431可以作为稳压电源的关键元件，用于实现输出电压的精确调节和稳定性控制。
在各种电源管理电路中广泛应用，如电源适配器、电池充电器等。
2.2 摹拟电路TL431还可以用于摹拟电路中的电压比较、电压控制等功能，提高电路的性能和稳定性。
在放大器、滤波器、振荡器等电路中都有应用。
2.3 LED驱动TL431可以作为LED驱动电路中的恒流源，通过调节输出电压来控制LED的亮度和稳定性。
在照明、显示等领域有广泛应用。
三、TL431的优缺点3.1 优点TL431具有稳定的工作特性、高精度的电压参考和可调节的输出电压范围。
体积小、成本低、可靠性高，易于集成到各种电路中。
3.2 缺点TL431的输出电压范围受限，普通在2.5V到36V之间；在高频应用中可能存在稳定性和响应速度的限制。
需要外部电阻网络来调节输出电压，设计复杂度较高。
3.3 应用注意事项在使用TL431时，需要注意输入电压和参考电压的匹配，以确保输出电压的稳定性和精度。
用TL431制作大功率可调稳压电源的应用TL431是输出电压可调的精密电压基准IC，是一款有良好热稳定性的三端可调分流基准源，辅以适当的外围电路（只需两只电阻或一只电位器）即可实现输出电压从2.5V至36V连续可调，电路简单制作难度小而精度很高，而且输出纹波极小，甚至可以为要求较高的高档电器供电，因此完全可以满足要求。
从废开关电源板上找到几只TL431，再从元件盒中找来几只绿蓝点的正品 3DD15、2N3055，几只2200μ／25V、1000μ／16V 电容、5K电位器、510Ω／KW电阻，几块废板还有铝板散热器，按图一电路组装，然后将输入端接到一只0—20V可调直流电源上，调可调直流电源输出15V，这时TL431板输出４V，调电位器可使TL431板输出4V—12V。
再将可调直流电源从15V 缓缓调到20V，可以看到TL431 板输出始终保持在 12V不变。
给TL431接一只12V10AH电瓶，并将输入端接入太阳能板（该板正常输出在17V至21V），用３A电流表串入充电回路，并用万用表25V 档监测TL431 板的输出电压，改变太阳能板的方向，可以看到电流表的示数在０至2.1A 之间变化，而电压表的示数始终保持12V不变，表明TL431充电板制作获得成功且工作状态良好。
后来又陆续做了三个类似的稳压电源，都用TL431作电压调整，效果不错，其中两个当所用大功率管β＜40 时，电压调整范围大幅缩小(4－10V，无法调至12V)，且电压不稳，起初以为是TL431不行，换了以后还是一样，才觉察不是TL431的问题，是大功率管的放大量太小的缘故，增加了一只 8050 管构成达林顿就轻松解决了。
第四个是用N沟道MOSFET (大功率场效应管)替代普通三极管同样获得成功，只是限流电阻要改为1.8K。
四个稳压电源至今一直工作正常。
小结：①TL431性能优异，电压调整效果好，用它制作的稳压电源性能不错，值得推荐。
恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，就是用一只恒流二极管。
实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。
缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。
同时不同的工作电流下，这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。
有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。
如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。
利用三端稳压构成恒流源，也有非常好的性价比，如图(5)所示。
这种结构的恒流源，不适合太小的电流，因为这个时候，三端稳压自身的维持电流会导致较大的误差。
电流计算公式为：I = V/R1，其中V是三端稳压的稳压数值。
实际的电路中，有一些特殊的结构，也可以提供很好的恒流特性，最典型的就是一个很高的电压通过一个电阻在一个低压设备上形成电流，如图(6)，这个恒流源的精度，取决于高压的精确度和低压设备本身导致的电压波动。
在一些开关电源电路中，这个结构用来给三极管提供偏置电流。
电流计算公式为： I = Vin/R1值得一提的是，以上这些恒流源并不都适合安培以上级别的恒流应用，因为电阻上面太大的电流会导致发热严重。
图(2)可以通过使用更小的电阻来降低这个热量，不过在单电源供电模式下，多数运放都不能有效检测和输出接近地或者Vcc的电压，因此必须使用特殊的器件才能达到要求。
有个简单的办法是通过一个稳压器件（稳压管，或者TL431等）偏置电阻上面的电压，使得这个电压进入运放的检测范围。
恒流源的实质是利用器件对电流进行反馈，动态调节设备的供电状态，从而使得电流趋于恒定。
只要能够得到电流，就可以有效形成反馈，从而建立恒流源。
能够进行电流反馈的器件，还有电流互感器，或者利用霍尔元件对电流回路上某些器件的磁场进行反馈，也可以利用回路上的发光器件（例如光电耦合器，发光管等）进行反馈。
这些方式都能够构成有效的恒流源，而且更适合大电流等特殊场合，不过因为这些实现形式的电路都比较复杂，这里就不一一介绍了。
在高档的小功率LED产品中也会用到LED恒流源电源。
拿到一个LED电源，找到名牌参数。
小功率LED光条方面比较多。
不会隋负载的变化而变化，通常应用在小功率的LED模组，。
不会隋负载的变化而变化，通常应用在大功率的LED产品上面。
我想还有很多的朋友不一定知道。
我们分别作出分析：1）恒压源电源的在允许的负载情况下，输出的电压是恒定的，不会隋负载的变化而变化，通常应用在小功率的LED模组，小功率LED光条方面比较多。
2）恒流源电源在允许的负载情况下，输出的电流是恒定的，不会隋负载的变化而变化，通常应用在大功率的LED产品上面在高档的小功率LED产品中也会用到LED恒流源电源。
如果要想加长LED产品的寿命，LED电源的选择很重要，而恒流源电源是LED的最佳选择对像。
通常情况下，很多的朋友拿到LED电源，不知道怎么样区分恒压源和恒流源。
我在这里给大家讲一个很实用的区分小技巧（这个小技巧平时只有我们的学员才能学到的啊！）拿到一个LED电源，找到名牌参数。
找到输出电压这个关键参数：如果它的电压标称是一个恒定值，则是恒压源。
如果是一个范围值，则是恒流源。
例如：有一个电源它的输出电压是12V，我们则确定这个是恒压源，如果它标称的是30-70V呢，那么这个电源一定是够恒流源。
你是否觉得这个方法很实用呢？5W通用输入恒压/恒流充电器电源的电路图在本设计中，二极管D1到D4对AC输入进行整流。
电容C1和C2对经整流的AC进行滤波。
电感L1和L2以及电容C1和C2组成一个π型滤波器，对差模传导EMI噪声进行衰减。
这些与Power Integrations 的变压器E-sheild?技术相结合，使本设计能以充足的裕量轻松满足EN55022 B级传导EMI要求，且无需Y电容。
防火、可熔、绕线式电阻RF1提供严重故障保护，并可限制启动期间产生的浪涌电流。
图显示U1通过可选偏置电源实现供电，这样可以降低空载功耗并提高轻载时的效率。
电容C4对U1提供去耦，其值决定电缆压降补偿的数量。
在恒压阶段，输出电压通过开／关控制进行调节，并通过跳过开关周期得以维持。
通过调整使能与禁止开关周期的比例，可以维持稳压。
还可根据输出负载情况减低开关损耗，使转换器的效率在整个负载范围内得到优化。
轻载（涓流充电）条件下，还会降低初级侧电流限流点以减小变压器磁通密度，进而降低音频噪音。
随着负载电流的增大，电流限流点也将升高，跳过的周期也越来越少。
当不再跳过任何开关周期时（达到最大输出功率点），LinkSwitch-II内的控制器将切换到恒流模式。
需要进一步提高负载电流时，输出电压将会随之下降。
输出电压的下降反映在FB引脚电压上。
作为对FB引脚电压下降的响应，开关频率将下降，从而实现线性恒流输出。
D5、R3、R4和C3组成RCD-R箝位电路，用于限制漏感引起的漏极电压尖峰。
电阻R4拥有相对较大的值，用于避免漏感引起的漏极电压波形振荡，这样可以改善稳压和减少EMI的生成。
二极管D7对次级进行整流，C7对其进行滤波。
C6和R8可以共同限制D7上的瞬态电压尖峰，并降低传导及辐射EMI。
电阻R9充当输出假负载，可以确保空载时的输出电压处于可接受的限制范围内。
反馈电阻R5和R6设定恒流阶段的最大工作频率（从而设定输出电流）与恒压阶段的输出电压。
简易电池自动恒流充电电路的总电路图简易电池自动恒流充电电路的总电路图如图所示。
它是由变压器整流电路、恒流产生电路、充电检测电路、显示电路和电源电路5部分构成。
总电路图中需要注意的是各个单元电路之间的连接一定要准确，同时各部分的布局要合理。
高精度恒流电路图图所示为高精度恒流电路及应用实例。
图（a）所示电路中，在恒流电路与负载之间增设接地回路，这样，负载变化时电流快速恢复稳定。
A1和VT1构成电压／电流转换电路，可将地电平信号转换为后级恒流电路所需要的+15V电平，A2、VT2、VT3等构成标准的恒流电路，设定R1＝R2而提供相等电流I1=I2。
VT5的基极由稳压二极管VS1提供＋5V的稳定电压，因此，VT5的发射极电压不受负载变化的影响而保持为+5.7V。
另外，由于共基极电路的发射极输人阻抗低，因此A2与VT2构成的恒流源不受负载变化的影响，处于理想的工作状态。
图（b）所示为高精度恒流电路的应用实例，它是将这种恒流电路与开关电路组合成高精度脉冲发生电路。
VD2和V D3构成电平移动电路，VD1和VD4是采用肖特基二极管构成的开关电路。
多个这种电路的组合可构成高精度D／A转换器。
基本恒流电路图基本恒流电路如下图所示：改进型镜像恒流源电路图（1）减小β对Io影响的恒流源如图1所示为减小卩对几影响的恒流源。
此电路的输出电流表示式为若式中β1≈β2，此式与式（1－1－24）相比，显然此处β的变化对Io的影响要小得多。
（2）Io与Ir不同比例的恒流源如图2所示为Io与IR不同比例的恒流源。
当VT1，VT2中电流是同数量级时，其UBE可认为近似相等，故有（假设三极管的β足够大）即Io为调节R1，R2的比值，可获得不同的几输出。
图1 减小β对Io影响的恒流源图2 Io与Ir不同比例的恒流源镜像恒流源基本电路图如图所示为镜像恒流源的基本电路，其中VT1，VT2是匹配对管。
由图可知Ir=Ic2+IB1+IB2 由于VT1，VT2是对称的，它们的集电极电流与基极电流分别相等，所以有当Ir确定后，该恒流源的输出电流Io也确定了。
当β足够大时，Io≈Ir，即输出电流近似等于参考电流，所以该电路常称为电流镜电路。
电路简便的接近于零温漂的恒流源电路图电路简便的接近于零温漂的恒流源电路如下图所示：电压电流转换和恒流源电路图这几种电路都可以在负载电阻RL上获得恒流输出。
第一种由于RL浮地，一般很少用。
第二种RL是虚地，也不大使用。
第三种虽然RL浮地，但是RL一端接正电源端，比较常用。
第四种是正反馈平衡式，是由于负载RL接地而受到人们的喜爱。
第五种和第四种原理相同，只是扩大了电流的输出能力，人们在使用中常常把电阻R2取的比负载RL 大的多，而省略了跟随器运放。
第五种是本人想的电路，也是对地负载。
后边两种是恒流源电路。
对比几种V/I电路，凡是没有三极管只类的单向器件，都可以实现交流恒流，加了三极管之后就只能做单向直流恒流了。
第四和第五是建立在正负反馈平衡的基础上的，如果由于电阻的误差而失去平衡，会影响恒流输出特性，也就是说，输出电流会随负载变化。
而其他几种电阻的误差只会影响输出电流的值，而不会影响输出特性。
如果输出电流大，或者嫌三极管的集电极电流和发射极电流不相等，可以把三极管换成。
开关电源式高耐压恒流源电路图研制仪器需要一个能在0到3兆欧姆电阻上产生1MA电流的恒流源，用UC3845结合12V蓄电池设计了一个，变压器采用彩色电视机高压包，其中L1用漆包线在原高压包磁心上绕24匝，L3借助原来高压包的一个线圈，L2借助高压包的高压部分。
L3和LM393构成限压电路，限制输出电压过高，调节R10可以调节开路输出电压。
