编号：IV-JD-QJ-02-07-AO 国华1#机组凝结水泵安装
第 1 页 共 9 页 1.编制依据
1.1《电力建设施工及验收技术规范》（汽轮机机组篇，1993年版）
1.2《火电施工质量检验及评定标准》（汽机篇，1998年版）
1.3《施工技术管理制度汇编》2002年版1.2《火电施工质量检验及评定标准》（汽机篇，1998年版）
1.4《电力建设安全健康与环境管理工作规定》 国家电力公司发布
1.6《电力建设安全工作规程》DL5009.1-2002
1.7汽机房辅助设备安装图（J0301）
1.8《凝结水泵安装使用手册》
2.作业范围及工作量
国华锦界发电厂一期工程1号机组安装两台100％容量的凝结水泵。凝结水泵型式：立式多级筒袋抽芯式结构，布臵在汽机房A～B列3～4轴间凝结水泵坑内，泵入口中心线标高为-2.625m。电动机的冷却方式采用水-空冷却方式。凝结水泵由定速电动机直接驱动，凝结水由泵后调节阀调节流量。凝结水泵主要由泵壳、叶轮、泵轴、导叶、轴承、联轴器、机械密封、泵支座、地脚螺栓等组成。
2.1设备规范
序号 凝结水泵 电动机 备注
1 型号 NLT500-570×4S 型号 YLKS710-4
2 流量 1790.27m3/h 功率 2350kW
3 扬程 352.8mH2O 电压 10000V
4 转速 1490r/min 转速 1490r/min
5 重量 12000kg 重量 20000kg
编号：IV-JD-QJ-02-07-AO 国华1#机组凝结水泵安装
第 2 页 共 9 页 3.施工主要机具及材料
3.1主要机械和工具
序号 名称 型号及规格 数量 单位 备注
1 汽机房桥式起重机 80/20t 1 台
N
W目录
概述.........................................................................................................................1
型号意义................................................................................................................1
结构图....................................................................................................................1
性能参数表...........................................................................................................2 概 述
NW型低加疏水泵，用于125MW～300MW电厂输送低压加热器疏水，介质温度除
150NW-90X2型号≤130℃，其余型号都为≤120℃。该系列泵汽蚀性能好，适用于低NPSH
工况的工作条件。
型号意义
100NW-65×2
100--泵入口直径（mm)
NW-卧式疏水泵
65-泵设计点的单级扬程(m)
2-泵的级数（即叶轮轮数）。 结构图
性能参数表
功率P(
ｋＷ)
流量Q 扬程H 转速n 效率η 汽蚀余量
NPSHr 型 号
m3
/h m r/min % 轴功率 电机功率
m
80NW-43×4
80NW-36-57×3 36 170 2950 60 27.8 37 2
100NW-65×2
100NW-36-44×3 36 130 2930 55 23.2 30 1.5
华能沁北电厂 运行三期培训资料
1
华能沁北电厂三期2X1000MW
超超临界机组
凝结水系统
说明书
2011年04月
华能沁北电厂 运行三期培训资料
2 目 录
凝结水系统 ....................................................................... 3
1.技术规范、性能与要求 ............................................................ 3
1.1 凝泵与电动机技术规范 ...................................................... 3
1.2 轴封水要求 ................................................................ 3
1.3 输送介质 .................................................................. 3
2.泵的构造与组成 ................................................................. 3
2.1 概述 ...................................................................... 3
2.2 筒体部件 .................................................................. 3
2.3 内壳体部件 ................................................................ 3

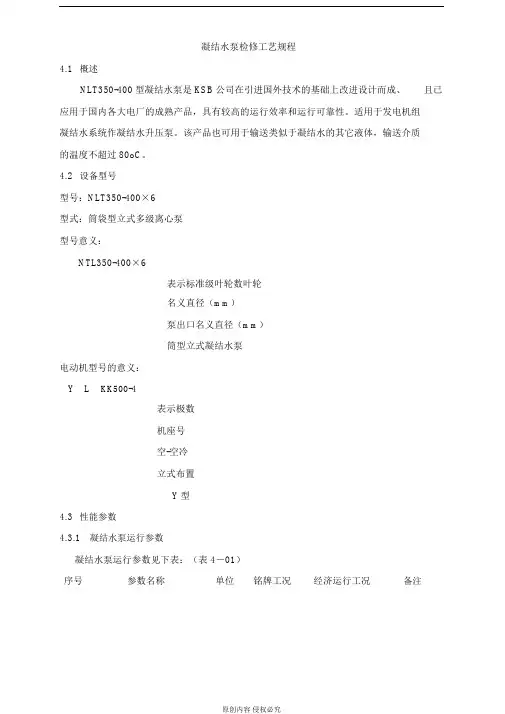

原创内容 侵权必究 凝结水泵检修工艺规程
4.1 概述
NLT350-400型凝结水泵是KSB公司在引进国外技术的基础上改进设计而成、 且已
应用于国内各大电厂的成熟产品，具有较高的运行效率和运行可靠性。适用于发电机组
凝结水系统作凝结水升压泵。该产品也可用于输送类似于凝结水的其它液体，输送介质
的温度不超过80oC。
4.2 设备型号
型号：NLT350-400×6
型式：筒袋型立式多级离心泵
型号意义：
NTL350-400×6
表示标准级叶轮数叶轮名义直径（mm）
泵出口名义直径（mm）
筒型立式凝结水泵
电动机型号的意义：
Y L KK500-4
表示极数
机座号
空-空冷
立式布置
Y型
4.3 性能参数
4.3.1 凝结水泵运行参数
凝结水泵运行参数见下表：（表4－01）
序号 参数名称 单位 铭牌工况 经济运行工况 备注
原创内容 侵权必究 1 流量 t/h 870 790
2 扬程 mH2O 286.4 297
3
转速 rpm 1480 1480 #101、#111电
机改为变频
4 首级叶轮中心线处需要吸
mH2O 3.2 3.05
入净正压头(NPSHr)
5 泵的效率 % 82 82
6 运行水温 oC 36.4 36.4
7 泵体设计压力/试验压力 MPa 4.0/4.4
8 最小流量 t/h 210.6
9 最小流量下的扬程 mH2O 331
10 关闭压头 mH2O 335
11 制动功率 kW 833
12 正常轴承振动
mm
≤0.06
（双振幅值）
4.3.2电动机参数（表4－02）
项 目 单 位 数 据
电机型号 YLKK500-4
额定功率 kW 1000
额定电压 kV 6
同步转速 r/min 1480
频 率 Hz 50
主 效 率 % 94
