LDTN、LDTNA型凝结水泵说明书

  • 格式：pdf
  • 大小：4.91 MB
  • 文档页数：8

LDTN LDTNA目录概述 .........................................................................................................................1 性能范围 ................................................................................................................1 结构特点 ................................................................................................................1 结构图.....................................................................................................................2 LDTN 型泵结构图 .......................................................................................2 LDTNA 型泵（首级单吸）结构图..........................................................2 LDTNA 型泵(首级双吸)结构图................................................................3 性能参数表............................................................................................................4概述LDTN、LDTNA 型凝结水泵适用于输送火（核）电厂凝气器中凝结水。

也可用于 NPSH 或安 装基面限制的化工流程中输送物化性能类似于水的介质。

使用温度不高于 80℃。

LDTN、LDTNA 型由圆筒体、电机、泵部、电机轴四大件组成，且分件发货，安装时需现场组装调试。

性能范围流 扬 量：85～870m3/h 程：48～360m结构特点LDTNA、LDTNB 型泵是采用国外先进技术发展的新产品，首级叶轮有单吸、双吸两种形式， 轴封为填料密封，泵轴向力由电动机承受。

LDTN(A、B）-P 型泵是九十年代后期发展的新产品，结构先进，泵的轴向力由泵自身承受， 泵组价格降低，有较强的市场竞争力。

从传动方向看，泵为逆时针方向旋转。

结构图LDTN 型泵结构图1、圆筒体 7、首级后密封环 13、变径管 19、电动机 25、固定套2、下轴承压器 8、首级导流壳 14、轴承体 20、卡环 26、传动轴3、下轴承 9、首级叶轮 15、接管 21、定位轴套 27、 刚性联轴器4、下轴承支座 10、诱导轮 16、泵座 22、导轴承5、诱导轮衬套 11、次级导流壳 17、支座 23、固定键6、首级前密封环 12、次级叶轮 18、泵轴 24、卡套LDTNA 型泵（首级单吸）结构图1、圆筒体 16、导流壳 28、卡套甲 61、定位环 21-5、 首级叶轮2、支承座 17、 导轴承<B 29、 固定套甲 63、吐出座 21-9、轴套 B3、下轴承盖 18、密封环 31、传动轴 67、电机 21-10、 次级叶轮9、吸入喇叭管 20、轴承压盖 B 35、轴套 C 21-1、轴头螺母 21-11、卡环10、导轴承<A 23、末级导流壳 43、接管 21-2、小圆螺母 21-12、泵轴15、首级密封环 24、下接管或变径管 46、电机支架 21-3、轴套 A 21-13、 末级叶轮 （或无）LDTNA 型泵(首级双吸)结构图1、O 型密封圈 2、泵筒体 3、下轴承压盖 4、引水管 9、导轴承 A 13、吸入喇叭管 15、密封环 16、首级螺旋壳 18、轴承压盖 A 19、导轴承 A20-7、首级叶轮 20-11、次级叶轮 20-13、定位盘 20-16、泵轴 21、次级导流壳 22、轴承压盖 B 24、定位环 A 26、筒体联轴器 27、卡环 29、锥形管30、圆管 33、轴承压盖 C 34、导轴承 C 36、胶圈 40、吐出座 41、轴承压盖 D 44、O 型密封圈 45、胶管接头 46、填料函 50、填料环51、填料 52、填料压盖 55、泵联轴器 59、调整垫 68、泄压管 69、电机支座 73、传动轴性能参数表流量 泵型号 Q m /h5LDTN-3 5LDTN-4 5LDTN-5 5LDTN-6 5LDTN-7 5LDTN-8 5LDTN-9 5LDTN-10 120 120 120 120 120 120 120 120 170 5LDTN-14 210 256 5LDTNA-6 5LDTNA-7 5LDTNA-8 5LDTNA-9 5LDTNA-10 5LDTNA-11 6LDTN-3 6LDTN-4 6LDTN-5 6LDTN-6 6LDTN-7 6LDTN-8 6LDTN-9 85 120 120 120 120 120 160 160 160 160 160 160 160 120 6LDTN-10 140 160 80 6LDTN-11 120 160 6LDTN-12 6LDTNA-11 6LDTNA-12 160 160 1603扬程 H m51 68 85 102 119 136 153 170 164.5 147 120 130 122 138 154 170 187 36 48 60 72 84 96 108 140 132 120 154 147 132 144 144 166转速 n r/min1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480功率 轴 kW39.1 41.6 46.6 58.7 64.2 72.6 79.3 83.4 110.3 116.7 117 40 53 60 67 74 81.5 39.8 27.8 34.8 41.8 48.8 55.7 62.7 50 61.1 70.6 55 67 77.6 83.5 90.3 95泵效率 η %75 75 75 75 75 75 75 75 69 75 71.5 75 75 75 75 75 75 75 75 75 75 75 75 75 61 70 74 62 72 74 75 76 76允许 汽蚀泵口径 泵外形尺寸 吸入 mm200 200 200 200 200 200 200 300 300 300 300 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200电动机 kW45 55 55 75 75 90 90 90 132 132 132 55 75 75 75 90 90 55 55 55 55 55 75 100 100 100 100 100 100 100 100 110 110余量 m1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 3.3 3.3 3.5 2.5 2.5 2.5 2.5 2.5 2.5 1.6 2.8 2.8 2.8 2.8 2.8 2.8 1.3 1.45 1.6 1.1 1.25 1.45 2.8 2.8 2.8吐出 mm125 125 125 125 125 125 125 125 125 125 125 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150mm￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945 ￠426×4945性能参数表流量 泵型号 Q m /h6LDTNA-13 6.5LDTNA-7 6.5LDTNA-8 6.5LDTNA-9 6.5LDTNA-10 6.5LDTNA-11 7LDTN-3 7LDTN-4 160 180 235 200 210 220 410 350 210 7LDTN-5 280 350 210 7LDTN-6 280 350 210 7LDTN-7 280 350 180 7LDTN-7A 275 350 440 8LDTN-2A 530 600 8LDTN-3A 8LDTN-2P 8LDTN-4 8LDTN-5 8LDTN-6 450 575 560 560 560 72 9LDTN-2 810 900 720 9LDTN-2A 810 900 9LDTN-2B 9LDTN-2C 745 9003扬程 H m180 130 125 150 170 185 63 100 140 130 125 172 160 150 215 202 175 190 175 155 59 52 46 86 90 114 140 170 90 84 79 81 78 74 65 84转速 n r/min1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480功率 轴 kW103.2 82.8 103.9 106 126.3 144 125 125 135 148 159 167 180 191 183 213 222 172 187 197 99 104 104.5 144 180 232 280 341 245.1 247 254.8 217.6 226.4 235.5 169.1 278.2泵效率 η %76 77 77 77 77 77 77 77 59 67 75 59 68 75 67 72 75 54 71 70 69 71 70 73 78 75 75 76 72 75 76 73 76 77 78 75允许汽 蚀余量 m2.8 2.8 2.8 2.8 2.8 2.8 3 3 1.5 1.5 1.8 1.5 1.5 1.8 1.5 1.5 1.8 1.5 1.8 2 3.5 3.5 3.5 3 3.5 3 3 3 2.5 2.9 3.5 2.5 2.9 3.5 3 3.5泵口径 吸入 mm200 250 250 250 250 250 350 350 350 350 350 350 350 350 350 350 350 350 350 350 450 450 450 450 450 450 450 450 500 500 500 500 500 500 500 500泵外形尺寸 mm￠426×4945 ￠580×5500 ￠580×5500 ￠580×5500 ￠580×5500 ￠580×5500 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠680×5960 ￠830×7575 ￠830×7575 ￠830×7575 ￠830×7575 ￠830×7575 ￠830×7575 ￠830×7575 ￠830×7575 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515电动机 kW132 110 132 132 150 150 225 225 250 250 250 250 250 250 250 250 250 250 250 250 160 160 160 200 225 315 315 400 315 315 315 315 315 315 315 315吐出 mm150 200 200 200 200 200 250 250 250 250 250 250 250 250 250 250 250 250 250 250 300 300 300 300 300 300 300 300 350 350 350 350 350 350 350 350性能参数表流量 泵型号 Q m /h630 9LDTN-3 850 900 630 9LDTN-3A 850 900 630 9LDTN-3B 750 900 9LDTN-4 9LDTN-5 9LDTN-6 9LDTN-6A 9LDTN-6-C 870 870 870 816 747 750 869 9LDTN-7 900 1000 9LDTNA-3 9LDTNA-4 9LDTNA-4U 9LDTNB-4 9LDTNA-4P 9LDTNA-5P 9.5LDTN-P 9.5LDTN-2P 9.5LDTN-3P 9.5LDTN-4P 10LDTN-2 10LDTN-3 10LDTN-4 10LDTN-5 10LDTN-6 10LDTN-6B-3 10LDTN-6D 10LDTN-6E 870 870 870 870 870 870 1058 1058 1058 1058 1660 1660 1660 1660 1660 1370 1714 1940 264 240 200 270 240 252 270 310 90 145 200 255 85 155 205 255 310 190 322 352 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 830 817 607.5 820 729 746 820 918 332 535.6 738.8 924 486.4 737 990 1345 1709 695.7 1833 2267 1000 1000 710 1000 800 1000 1000 1000 400 630 800 1000 560 800 1120 2000 2000 800 2000 2500 78.2 80 78 78 78 80 80 80 78 78 78 78 80 80 81 82 82 77 82 82 3.5 3.8 3.5 3.5 3.5 3.6 3.5 3.6 4 4 4 4 5 5 5 5 5 408 5 5 500 500 500 500 500 500 500 500 600 600 600 600 800 800 800 800 800 800 800 800 350 350 350 350 350 350 350 350 350 350 350 350 500 500 500 500 500 500 500 500 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠1080×10300 ￠1080×10300 ￠1080×10300 ￠1080×10300 ￠1200×11000 ￠1200×11000 ￠1200×11000 ￠1200×11000 ￠1200×11000 ￠1200×11000 ￠1200×11000 ￠1200×110003扬程 H m130 109 103 109 87 80 94 80 63 166 205 244 250 270 295 270转速 n r/min1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480 1480功率 轴 kW323.2 332 327.9 263.4 265 265 224 217.9 217.5 510.8 63.8 750.8 721.5 742.5 803.4 819泵效率 η %69 76 77 71 76 74 72 75 71 77 77 77 77 74 75 78允许汽 蚀余量 m2.5 3.5 3.8 2.5 3.5 3.8 2.5 2.9 3.8 3.5 3.5 3.5 3.5 3.5 3 3泵口径 吸入 mm500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500泵外形尺寸 mm￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515 ￠960×8515电动机 kW400 400 400 400 400 400 315 315 315 630 710 800 800 800 1000 1000吐出 mm350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350。

合集下载

LDTN系列说明书

LDTN系列说明书

6.2装配前凡有止口配合处需均匀涂刷一层黄油（稀油），应注意油类勿与胶圈接触，以防胶圈变质失效。
6.3装叶轮、轴套、联轴器时，在轴的相应处应涂MoS2。装紧定轴套联轴器的螺钉时应在螺钉上涂Gy—340密封胶。
泵的使用
7.启动前的准备工作
7.1确认电动机转向是否正确（正确转向为俯视逆时针方向）。当采用点车试转向时，应事先拆除联轴器销轴，在电动机上单独进行（制造厂建议在安装篇中泵机联接前先进行电机的电气联接，然后确认转向）。
4.8.6电机轴和水泵轴找正后先把紧电机底脚螺栓密封上的定位板，接上密封水管路。若是填料密封，则装入填料，把填料环设置在对准注水孔的位置，用已套在轴上的填料压盖缓缓压紧，每根填料应平整装入，接头错开90°为宜。
4.10连接泵附助水系统的管路。
凡注水管路均应设置可用于调节流量和压力的阀门。脱汽管应均匀上升接至凝器汽上部。
拆泵，清理清除异物。
更换密封环。
更换键。
电机电流增大
或超过额定值
转速太高。
泵轴承卡住或回转键粘住。
水中含有大量颗粒物质。
核对电源频率。
拆泵更换零件。
偏小工况运行（但有损泵寿命）。
泵出口断流
水源不足。
液体中含有过量空气或蒸汽。
联轴器损坏或键破损。
叶轮卡住。
进口管道堵塞。
确认进水阀全开，检查液位。
检查进水系统是否漏汽，并予以纠正。
3.2.3出水部分：出水部分由接管、泵座等件组成；泵的传动轴从该部分的中心穿过；从泵工作部流出的液体经该部分后水平进入泵外压力管道。
泵座上设有密封函体、泄压孔、脱汽孔；泄压孔用以将轴封腔内压力减至最低；脱汽孔用以将泵筒体内的气体及时排至凝汽器。
3.2.4推力装置部分：推力装置由推力轴承、轴承体、调整螺母等组成。泵产生的轴向力由平衡毂平衡掉95%，其余残余轴向力由推力轴承承受。

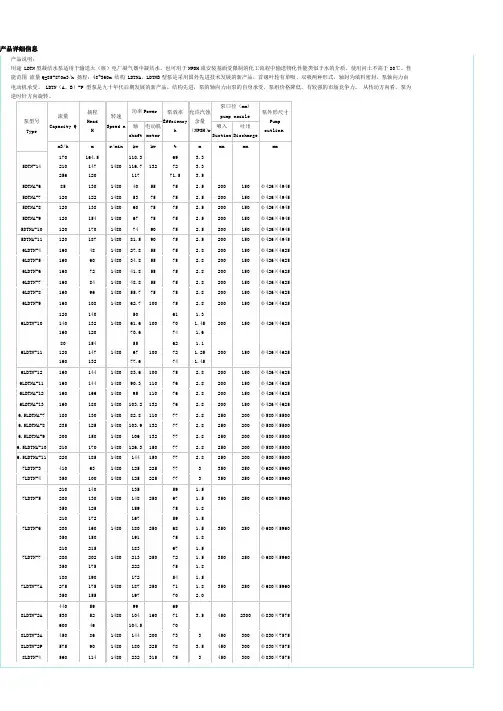

LDTN型凝结水泵参数

LDTN型凝结水泵参数

产品详细信息
吴恩沛人：
长沙精工特种工业泵厂
概述
LDTN、LDTNA型凝结水泵适用于输送火（核）电厂凝气器中凝结水。

也可用于NPSH或安装基面限制的化工流程中输送物化性能类似于水的介质。

使用温度不高于80℃。

LDTN、LDTNA型由圆筒体、电机、泵部、电机轴四大件组成，且分件发货，安装时需现场组装调试。

性能范围
流量：85～870m3/h
扬程：48～360m
结构
LDTNA、LDTNB型泵是采用国外先进技术发展的新产品，首级叶轮有单吸、双吸两种形式，轴封为填料密封，泵轴向力由电动机承受。

LDTN(A、B）-P型泵是九十年代后期发展的新产品，结构先进，泵的轴向力由泵自身承受，泵组价格降低，有较强的市场竞争力。

从传动方向看，泵为逆时针方向旋转。

冷凝泵文稿

冷凝泵文稿


上海凯泉，成功之源
冷凝泵的叶轮
叶轮为闭式离心叶 轮，材质一般采用用铜 合金或不锈钢，叶轮流 道光滑，水力摩擦阻力 小。
上海凯泉，成功之源
LDTN型泵的 LDTN型泵的 一些主要零部件
上海凯泉，成功之源
上海凯泉，成功之源
上海凯泉，成功之源
国内外冷凝泵的主要生产厂家
国内： 上海KSB 沈阳水泵厂 长沙水泵厂
上海凯泉，成功之源
我司的冷凝泵同国内外同行业相关 厂家生产的 同类产品相比，有如下优 点：
3. 更紧凑的结构。在产品设计过程中，在 保证产品性能指标的前提下，我们尽量优化产 品外型结构，使得该型泵的高度较同类产品要 小，这样节约了用户的土建成本。 4. 更好的维护性。泵的主要易损件都实现 国产化，标准化和系列化。 5. 更高的可靠性。在泵设计中，对关键结 构工艺性和可靠性进行了改进，使得整机的可 靠性更高，使用寿命更长。
上海凯泉，成功之源
冷凝泵简介
冷凝泵（也称为凝结水泵）在我国生产已有四十多年 冷凝泵（ 也称为凝结水泵） 历史，随着火力发电机组单机容量的加大， 历史 ， 随着火力发电机组单机容量的加大 ， 冷凝泵的 参数也不断加大， 参数也不断加大 ， 泵结构型式由卧式离心泵向立式双 层壳体式发展。泵的型式多样：有单级、多级卧式泵； 层壳体式发展 。 泵的型式多样 ： 有单级 、 多级卧式泵； 也有单级立式泵和多级立式泵， 也有单级立式泵和多级立式泵 ， 多级立式泵为内外双 层壳体式，即外层的筒袋壳体和内层的导流壳体。 层壳体式，即外层的筒袋壳体和内层的导流壳体。 行业上冷凝泵的型号： N、NL、LDTN 相应的适用范围 ：从小型机组到大型机组。单机容量 5万千瓦以下的适用N型泵；单机容量为5、10、20、30、 60万千瓦的适用LDTN型泵。
凝泵安装使用说明书

凝泵安装使用说明书

C720-4a凝结水泵安装使用说明书目录一、技术规范、性能与要求二、泵的构造与组成三、验收、搬运、保管与安装工具四、泵的安装五、运转及操作六、维护及保养七、解体、拆卸与装配一、技术规范、性能与要求1.1冷凝水泵与电动机技术规范冷凝水泵技术规范电动机技术规范1.2轴封水要求轴封形式:填料密封水质:纯净水水压:0.1～0.2MPa 水量：6～9L/min二、泵的构造与组成请安装和使用NLTD型水泵的人员注意，在安装和使用NLTD型水泵前，先仔细阅读说明书，并妥善保管。

以下简述了泵的结构及要素，泵的结构请查阅泵的总装图。

2.1概述NLTD系列凝结水泵为立式、多级导叶式离心水泵。

水泵主体通过中间轴承座用螺栓、螺母与吐出弯管相联接，安装在带有安装底板的外筒体内、外筒体安装在地坑式基础上。

泵的结构大致分为筒体部件、筒内壳体部件、转子部件和轴封部件等。

转子部件由导轴承径向支承在筒内壳体内，轴承用泵输送的液体润滑和冷却。

轴封有填料密封或机械密封。

2.2筒体部件筒体主要由外筒体和吐出弯管组成。

外筒体兼有安装底板、吸入口的功能，吐出弯管兼有电机支座功能，内装有填料函体及轴封装置，吐出弯管下端与外筒体的安装底板相联接，经中间轴承座将泵转子部件及内壳体悬吊在泵的外筒体内。

2.3筒内壳体部件筒内壳体部件通过螺栓紧固在吐出弯管下，悬吊在外筒体内，由中间轴承座、吐出段、中段、导叶、盖板、泵体、吸入喇叭口及转子部件等构成。

密封环、导叶套、护套等零件装在中段、导叶、泵体及其它壳体的相关部位。

2.4转子部件泵转子部件由首级叶轮、次级叶轮、泵轴、联轴器、填料轴套、轴套、间隔套、轴套螺母、轴端螺母（即下轴承压盖）等零件组成。

泵轴与电机轴通过刚性联轴器联接，泵的轴向推力由电机推力轴承承受。

若泵的轴向推力由泵推力轴承承受，则泵轴与电机轴用弹性联轴器联接。

转子部件的轴向高度通过泵和电机联轴器之间的调整螺母或泵推力轴承部件的调整螺母上下调整，使叶轮出口中心与导叶、泵体的流道中心相一致。
