粗基准概念:以未加工的表面为定位基准的基准。
精基准概念:以加工过的表面为定位基准的基准。
精基准的选择:1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比,应有较大的长度和宽度,以提高其位置精度。
粗基准的选用原则:1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则(1、若必须保证工件上加工表面与非加工表面间的位置要求,则应以不加工表面作为粗基准;2、若各表面均需加工,且没有重点要求保证加工余量均匀的表面时,则应以加工余量最小的表面作为粗基准,以避免有些表面加工不起来。
3、粗基准的表面应平整,无浇、冒口及飞边等缺陷。
4、粗基准一般只能使用一次,以免产生较大的位置误差。
)生产纲领:计划期内,应当生产的产品产量和进度计划。
备品率和废品率在内的产量六点定位原理:用来限制工件自由度的固定点称为定位支承点。
用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理(六点定则)组合表面定位时存在的问题:当采用两个或两个以上的组合表面作为定位基准定位时,由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差,由此将破坏一批工件位置的一致性,并在夹紧力作用下产生变形,甚至不能夹紧定位误差:由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。
产生原因:1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异;2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差;3定位元件与定位基准面之间还可能存在着间隙。
夹紧装置的设计要求:1夹紧力应有助于定位,不应破坏定位;2夹紧力的大小应能保证加工过程中不发生位置变动和振动,并能够调节;3夹紧后的变形和受力面的损伤不超出允许的范围;4应有足够的夹紧行程;5手动时要有自锁功能;6结构简单紧凑、动作灵活、工艺性好、易于操作,并有足够的强度和刚度。
1.何为刀具的工作角度?刀具角度变化的根本原因是什么?车刀安装位置和进给运动对刀具工作角度有何影响?以切削过程中实际的基面,切削平面和正交平面为参考系所确定的刀具角度称为刀具的工作角度,又称实际角度。
角度变化的根本原因是基面,切削平面和正交平面位置的改变.横向进给运动:进给量f增大,前角增大,后角减小。
轴向进给运动:进给量f增大,前角增大,后角减小。
刀具安装高低:车削外圆时,刀尖高于工件轴线,工作前角增大,工作后角减小;刀尖低于工作轴线,工作角度的变化则正好相反。
2.何为积屑瘤?影响因素有哪些?对切削过程的影响?避免产生和减小积屑瘤的措施?以中低切削速度切削一般钢料或其他塑性金属时,常常在刀具前刀面靠近刀尖处黏附着一块硬度很高的金属楔状物,称为积屑瘤。
切削温度,刀-屑接触面间的压力,前刀面粗糙度,粘结强度。
使刀具实际前角增大,切削力降低;影响刀具耐用度;使切入深度增大;使工件表面粗糙度值增大.避开产生积屑瘤的中速区,采用较低或较高的切削速度;采用润滑性能好的切削液,减小摩擦;增大刀具前角,减小刀—屑接触压力;采用适当的热处理方法提高工件硬度,减小加工硬件倾向。
3.切屑的类型?影响切屑变形的主要因素?带状切削,挤裂切削,单元切屑,崩碎切屑.工件材料:工件材料强度愈高,切屑变形愈小,工件材料塑形愈大,切屑变形就愈大。
前角:前角愈大,切屑变形愈小。
切削速度:在无积屑瘤的切削速度范围内,切削速度愈高,切屑变形就愈小;在积屑瘤增长阶段,实际前角增大,变形随切削速度增加而减小,在积屑瘤消退阶段,实际前角减小,变形随之增大.4.切削力的来源?切削层金属,切屑和工件表面层金属的弹性,塑性变形所产生的变形抗力。
(2)刀具与切屑,工件表面间的摩擦阻力.5.切削热的来源?影响切削温度的因素?切削热来源于:切削层金属发生弹性变形和塑性变形所产生的热和切屑与前刀面,工件与主后刀面间的摩擦热。
1)切削用量:Vc,f,ap增加,切削功率增大,切削热增多,温度升高,其中。

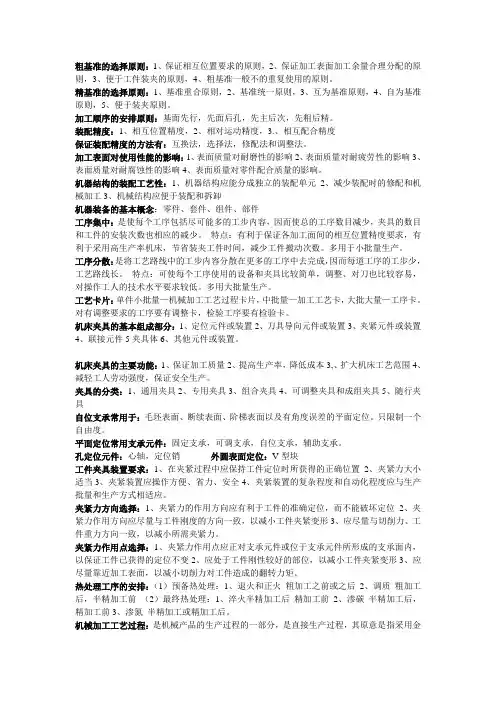

粗基准的选择原则:1、保证相互位置要求的原则,2、保证加工表面加工余量合理分配的原则,3、便于工件装夹的原则,4、粗基准一般不的重复使用的原则。
精基准的选择原则:1、基准重合原则,2、基准统一原则,3、互为基准原则,4、自为基准原则,5、便于装夹原则。
加工顺序的安排原则:基面先行,先面后孔,先主后次,先粗后精。
装配精度:1、相互位置精度,2、相对运动精度,3.、相互配合精度保证装配精度的方法有:互换法,选择法,修配法和调整法。
加工表面对使用性能的影响:1、表面质量对耐磨性的影响2、表面质量对耐疲劳性的影响3、表面质量对耐腐蚀性的影响4、表面质量对零件配合质量的影响。
机器结构的装配工艺性:1、机器结构应能分成独立的装配单元2、减少装配时的修配和机械加工3、机械结构应便于装配和拆卸机器装备的基本概念:零件、套件、组件、部件工序集中:是使每个工序包括尽可能多的工步内容,因而使总的工序数目减少,夹具的数目和工件的安装次数也相应的减少。
特点:有利于保证各加工面间的相互位置精度要求,有利于采用高生产率机床,节省装夹工件时间,减少工件搬动次数。
多用于小批量生产。
工序分散:是将工艺路线中的工步内容分散在更多的工序中去完成,因而每道工序的工步少,工艺路线长。
特点:可使每个工序使用的设备和夹具比较简单,调整、对刀也比较容易,对操作工人的技术水平要求较低。
多用大批量生产。
工艺卡片:单件小批量—机械加工工艺过程卡片,中批量—加工工艺卡,大批大量—工序卡。
对有调整要求的工序要有调整卡,检验工序要有检验卡。
机床夹具的基本组成部分:1、定位元件或装置2、刀具导向元件或装置3、夹紧元件或装置4、联接元件5夹具体6、其他元件或装置。
机床夹具的主要功能:1、保证加工质量2、提高生产率,降低成本3,、扩大机床工艺范围4、减轻工人劳动强度,保证安全生产。
夹具的分类:1、通用夹具2、专用夹具3、组合夹具4、可调整夹具和成组夹具5、随行夹具自位支承常用于:毛坯表面、断续表面、阶梯表面以及有角度误差的平面定位。
机械加工出现误差的原因与防范措施摘要:机械加工误差导致的原因是各种各样的,要想减少加工误差产生的机率,就需要提高产品性能与使用寿命。
本文首先从相关概念着手,分析了机械加工误差导致的原因,然后提出了机械加工误差防范措施,以供相关工作人员研究和参考。
关键词:机械加工;误差;原因;防范措施基于机械加工零件类型不一样的情况,通常需要使用各种加工技艺,结合加工零件用途的差异性,灵活选择和运用。
精准的加工工艺可以提高机械零件质量,继而保证产品使用年限延长。
据此,技术工作者需要进一步认识到机械加工的重要性,持续改革与创新产品工艺,保证机械加工质量,从而有效预防机械加工过程中出现的误差。
一、概念分析所谓机械加工误差,指的就是零件加工以后的实际几何参数和理想中的几何参数相互之间的偏差。
在具体实践过程中,实际加工以后的零件和理想中的零件无法完全相同。
在机械加工过程中,加工误差对加工精度有很大的影响。
对于某些加工误差问题,需要采用科学方法进行综合分析,找出产生加工误差的原因并进行解决。
虽然不能完全避免误差产生,不过可以提升加工工艺,提高操作者操作能力,根据主观与客观方面,尽可能地降低加工误差产生的概率,从而增加机械加工精度[1]。
二、误差原因机械加工过程中,出现误差可以说是必然的,需要经过防范误差提高精度,从而满足精度要求。
在机械加工中,误差的出现通常是由多种因素导致的,为了确保机械加工质量,对机械加工误差原因进行分析有一定的现实作用与意义。
(一)定位误差通常而言,定位误差就是机械阿积功过程未能精准定位,继而造成定位原界河加工零件二者之间产生了误差。
该种误差会缩小机械零件于尺寸、规格上的精度,带来质量与使用年限等问题。
通常而言,该种因为定位导致的误差涵盖了基准不重合、定位基准错误两种,所谓基准不重合就是技术工作者加工过程尚未全部根据施工图纸进行,定位基准有所偏差,造成加工零件于规格、尺寸等精度受到了不良影响。
定位基准错误就是技术工作者的主观意愿符合图纸要求,可是加工过程中定位错误,造成不能精准固定加工零件具体位置。
电气测量中系统误差成因和预防对策摘要:科学技术的进步,使得测量在各行各业中占据重要地位,测量结果成为人们恒定某一行业生产标准和效果的重要数据。
但是在测量过程中,测量的值和真实值之间易出现差值,造成这种差值的原因是多种多样的。
在电气测量中,系统误差一般分为恒定误差和变值系统误差,正常情况下的固定系统误差不会影响测量精准度,而且系统误差是可以通过多种测量方法予以修补和避免的。
关键词:电气测量;系统误差;成因;预防对策一、系统误差的种类 1、系统误差系统误差是来源于电力测量方法或者器械的固有误差,这个误差常常不是我们换用器械,提高操作技巧或者改良工具而可以消除的。
但是系统误差中来自测量方法的误差有时具有一定的规律性,可以根据相关的规律而消除誤差。
2、偶然误差偶然误差来自于操作过程中的各种因素的影响,可能呢由于实验环境导致的某些参数的不符合,比如环境中的各种变量、温度、信号干扰等,这种误差可以尽量避免,但是大部分时候是无法避免的。
这种误差的特点是,多次相同条件下的测量没有确定的规律,因为环境因素的变化是随机的。
值得注意的是,偶然误差中如果只改变某个微小的条件,不会产生可见的误差。
产生误差的情况,多是由于多个条件发生改变。
3、粗差粗差相比于前面的两种误差具有更多的可调控性。
粗差的测量结果与实际的结果误差颇大。
这样大的误差一般是由于操作人员的素质不高导致的,并且这种误差常常十分明显,一个明显的不正确操作就可以导致大的误差,这种类型的误差只要提高对工作人员的培训就可以改进。
同时购买高质量的精密仪器也可以大大降低这种粗差的产生。
而如果是由于实验方法的误差,则需要长期监测观察,用新的算法来弥补这个误差。
二、造成系统误差的主要原因1、设备因素测量设备虽然是按照生产标准,再经过严格测试后才出厂并投入使用的,但是仪器设备上的缺陷是很难避免的,即设备本身就存在误差。
设备本身自带的误差会使测量过程中测得的数据存在系统误差。
关于数控加工的误差分析及应对措施xx年xx月xx日•数控加工误差概述•数控加工误差分析•数控加工误差应对措施目录•数控加工误差控制案例分析•总结与展望01数控加工误差概述数控加工误差是指工件在数控加工过程中产生的尺寸、形状、表面质量等参数与理想状态下的工件参数之间的偏差。
数控加工误差包括机床、刀具、夹具、工件、切削液等多个因素的影响,这些因素相互作用,导致加工误差的产生。
由于工件或刀具的位置不准确,导致加工出的工件与理想状态下的工件参数之间的偏差。
定位误差由于机床、刀具、夹具等设备的制造、安装、调整不当,导致加工出的工件与理想状态下的工件参数之间的偏差。
几何误差由于切削过程中切削力的大小、方向、作用点等因素发生变化,导致加工出的工件与理想状态下的工件参数之间的偏差。
切削力误差由于机床、工件、刀具等在切削过程中产生的热量变化,导致加工出的工件与理想状态下的工件参数之间的偏差。
热误差1 2 3数控加工误差会导致工件的尺寸、形状、表面质量等参数与理想状态下的工件参数存在偏差,从而影响加工精度。
加工精度下降由于数控加工误差的存在,可能导致工件在装配、使用过程中出现故障,影响产品的整体性能和寿命。
产品质量下降为了控制数控加工误差,需要进行反复的调试和修正,增加了生产周期和成本。
生产效率降低02数控加工误差分析编程误差数控编程过程中,由于计算方法或近似处理等原因,导致加工路径与实际路径存在偏差,从而产生误差。
工件误差工件本身存在形状、尺寸等方面的误差,也会对加工精度产生影响。
机床误差机床本身精度不高或长期使用导致磨损,也会对加工精度产生影响。
刀具误差刀具在加工过程中会受到磨损、变形等因素影响,导致加工精度降低。
误差产生的原因分析03尺寸误差加工过程中,由于刀具磨损、温度变化等因素影响,导致加工出的工件尺寸与设计要求存在偏差。
误差对加工精度的影响01位置误差加工过程中,刀具与工件之间的相对位置不准确,导致加工出的工件形状、尺寸与设计要求存在偏差。

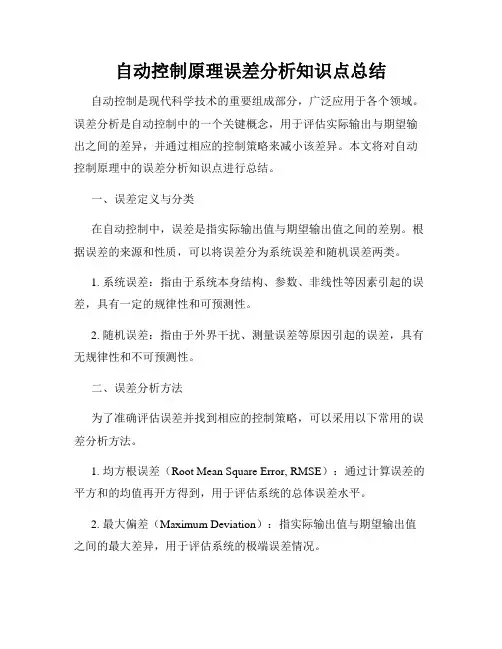

自动控制原理误差分析知识点总结自动控制是现代科学技术的重要组成部分,广泛应用于各个领域。
误差分析是自动控制中的一个关键概念,用于评估实际输出与期望输出之间的差异,并通过相应的控制策略来减小该差异。
本文将对自动控制原理中的误差分析知识点进行总结。
一、误差定义与分类在自动控制中,误差是指实际输出值与期望输出值之间的差别。
根据误差的来源和性质,可以将误差分为系统误差和随机误差两类。
1. 系统误差:指由于系统本身结构、参数、非线性等因素引起的误差,具有一定的规律性和可预测性。
2. 随机误差:指由于外界干扰、测量误差等原因引起的误差,具有无规律性和不可预测性。
二、误差分析方法为了准确评估误差并找到相应的控制策略,可以采用以下常用的误差分析方法。
1. 均方根误差(Root Mean Square Error, RMSE):通过计算误差的平方和的均值再开方得到,用于评估系统的总体误差水平。
2. 最大偏差(Maximum Deviation):指实际输出值与期望输出值之间的最大差异,用于评估系统的极端误差情况。
3. 稳态误差(Steady-state Error):指系统在稳态下输出值与期望输出值之间的差别,用于评估系统的稳定性能。
4. 频域分析:通过对系统的频率响应进行分析,评估不同频率下的误差变化情况,用于优化系统的频率特性。
三、误差补偿控制方法误差分析的目的是找到相应的控制策略来减小误差,常用的误差补偿控制方法包括:1. 比例控制(Proportional Control):根据误差的大小进行比例调整,控制输出与期望输出之间的比例关系。
2. 积分控制(Integral Control):通过积分误差以消除稳态误差,使输出趋于期望输出。
3. 微分控制(Derivative Control):通过对误差的变化率进行调整,改善系统的动态响应特性。
4. 预测控制(Predictive Control):基于模型对未来误差进行预测,提前采取相应控制策略以减小误差。

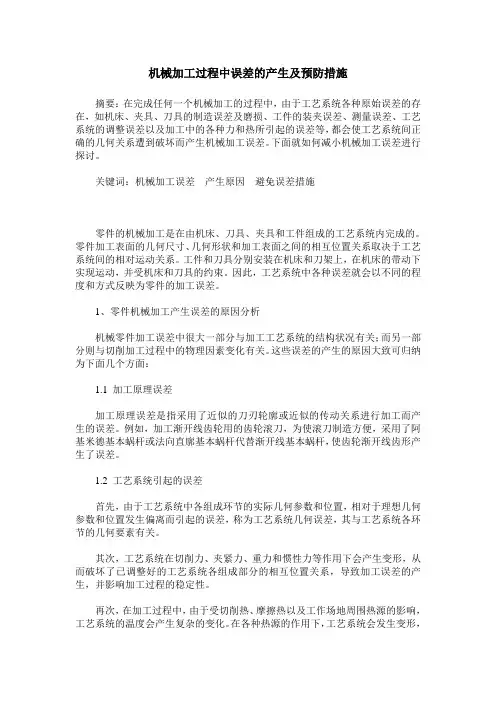

机械加工过程中误差的产生及预防措施摘要:在完成任何一个机械加工的过程中,由于工艺系统各种原始误差的存在,如机床、夹具、刀具的制造误差及磨损、工件的装夹误差、测量误差、工艺系统的调整误差以及加工中的各种力和热所引起的误差等,都会使工艺系统间正确的几何关系遭到破坏而产生机械加工误差。
下面就如何减小机械加工误差进行探讨。
关键词:机械加工误差产生原因避免误差措施零件的机械加工是在由机床、刀具、夹具和工件组成的工艺系统内完成的。
零件加工表面的几何尺寸、几何形状和加工表面之间的相互位置关系取决于工艺系统间的相对运动关系。
工件和刀具分别安装在机床和刀架上,在机床的带动下实现运动,并受机床和刀具的约束。
因此,工艺系统中各种误差就会以不同的程度和方式反映为零件的加工误差。
1、零件机械加工产生误差的原因分析机械零件加工误差中很大一部分与加工工艺系统的结构状况有关;而另一部分则与切削加工过程中的物理因素变化有关。
这些误差的产生的原因大致可归纳为下面几个方面:1.1 加工原理误差加工原理误差是指采用了近似的刀刃轮廓或近似的传动关系进行加工而产生的误差。
例如,加工渐开线齿轮用的齿轮滚刀,为使滚刀制造方便,采用了阿基米德基本蜗杆或法向直廓基本蜗杆代替渐开线基本蜗杆,使齿轮渐开线齿形产生了误差。
1.2 工艺系统引起的误差首先,由于工艺系统中各组成环节的实际几何参数和位置,相对于理想几何参数和位置发生偏离而引起的误差,称为工艺系统几何误差,其与工艺系统各环节的几何要素有关。
其次,工艺系统在切削力、夹紧力、重力和惯性力等作用下会产生变形,从而破坏了已调整好的工艺系统各组成部分的相互位置关系,导致加工误差的产生,并影响加工过程的稳定性。
再次,在加工过程中,由于受切削热、摩擦热以及工作场地周围热源的影响,工艺系统的温度会产生复杂的变化。
在各种热源的作用下,工艺系统会发生变形,导致改变系统中各组成部分的正确相对位置,导致加工误差的产生。
基于激光干涉仪的机床精度检测及误差补偿创新实验设计摘要:数控机床是一种高精度工业加工母机,为了保证数控机床的高精度,需要使用检测仪器进行精度检测与校正。
随着生产质量的提升,对于数控机床的误差容忍度越来越小,控制精度要求越来越高。
激光干涉仪作为一种检测和辨识几何误差的先进仪器,对于检测数控机床故障,查明数控机床故障原因,提升机床工作效率,具有重要意义。
关键词:创新实验;激光干涉仪;精度检测;误差补偿1数控机床精度控制方法分析现阶段提升数控机床加工精度主要有误差预防法和误差补偿法两种方案,这其中误差预防法的原理是通过设计和制造途径消除或减少可能的误差源。
误差预防法的经济成本高昂,同时在使用中也存在很大的局限性,通过预防的手段实现误差的消除几乎是不可能的。
与此相反的,误差补偿法通过分析误差可能发生的原因和发生部位,并提出针对性的反向误差进行消除,该项技术需要借助于计算机技术。
可以看出,误差补偿法对于设备的要求较低,同时调整简便,成本可控,已成为相关研究人员最为青睐的技术。
在误差补偿的过程中,需要经过误差检测、误差建模和误差补偿三个主要阶段。
误差补偿法中如何准确识别误差是最基本的一步,在众多识别方法中,激光干涉仪是效果最好的一种。
2激光干涉仪测量原理分析激光干涉检测几何误差主要是利用多普勒效应和干涉原理,具体来看,当两束振幅相同、频率不同的左右圆偏振光由同一个激光发射器发射,在一定距离之后转变为垂直方向震动的线偏振光。
激光干涉仪具体测量过程分为:(1)安装双频激光干涉仪测量系统各组件,测量系统;(2)在需测量的机床坐标轴线方向安装光学测量装置;(3)调整激光头,使测量轴线与机床位移轴线重合或平行,即将光路预调准直;(4)待激光预热后输入测量参数;(5)按规定的测量程序运动机床进行测量。
3实验原理及系统组成3.1实验原理同一频率的两波叠加使某些区域的振动加强,部分区域的振动减弱,振动强化与弱化的区域相互隔开。
就先进制造技术的技术实质性而论,主要有精密和超精密加工技术和制造自动化两大领域1。
前者包括了精密加工、超精密加工、微细加工,以及广为流传的纳米加工,它追求加工上的精度和表面质量的极限,可统称为精密工程;后者包括了设计、制造和管理的自动化,它不仅是快速响应市场需求、提高生产率、改善劳动条件的重要手段,而且是提高产品质量的有效方式。
两者有密切联系,许多精密和超精密加工要靠自动化技术才能达到预期目标,而不少制造自动化则有赖于精密加工才能达到设计要求。
精密工程和制造自动化具有全局性的、决策性的作用,是先进制造技术的支柱。
精密和超精密加工与国防工业有密切关系。
导弹是现代战争的重要武器,其命中精度由惯性仪表的精度所决定,因而需要高超的精密和超精密加工设备来制造这种仪表。
例如,美国“民兵”型洲际导弹系统的陀螺仪其漂移率为0.03~0.05°/h,加速度计敏感元件不允许有0.05μm的尘粒,它的命中精度的圆概率误差为500m;MX战略导弹(可装载10个核弹头),由于其制导系统陀螺仪精度比“民兵—Ⅲ”型导弹要高出一个数量级,因而其命中精度的圆概率误差仅为50~150m。
对射程4000km的潜射弹道导弹,当潜艇的位置误差对射程偏差的影响为400m、潜艇速度误差对射程偏差的影响为800m、惯性平台的垂直对准精度对射程偏差的影响为400m时,要求惯性导航的陀螺仪的漂移精度为0.001°/h、航向精度在1′以上、10小时运行的定位精度为0.4~0.7海里,因此,陀螺元件的加工精度必须达到亚微米级,表面粗糙度达到Ra0.012~0.008μm。
由此可知,惯性仪表的制造精度十分关键。
如1kg重的陀螺转子,其质量中心偏离其对称轴为0.5nm时,就会造成100m的射程误差和50m的轨道误差;激光陀螺的平面反射镜的平面度为0.03~0.06μm,表面粗糙度要求为Ra0.012μm以上;红外制导的导弹,其红外探测器中接受红外线的反射镜,其表面粗糙度要求达到Ra0.015~0.01μm[2]。
生产过程:指从原材料开始到成品出厂的全部劳动过程。
机械加工工艺过程:指采用金属切削工具或磨具来加工工件,使之达到所要求的形状尺寸,表面粗糙度和力学物理性能,成为合格零件的生产过程。
工序:一个(或一组)工人在一个工作地点对一个(或同时几个)工件连续完成的那一部分工艺过程。
安装:如果在一个工序中需要对工件进行几次装夹,则每次装夹下完成的那部分工序内容成为一个安装。
工位:在工件的一次安装中,通过分度装置,使工件相对于机床床身变换加工位置,则把每一个加工位置上的安装内装内容称为工位。
工步:加工表面,切削刀具,切削速度和进给量都不变得情况下所完成的工位内容。
走刀:切削刀具在加工表面上切削一次所完成的工步。
生产纲领:在计划期内,应当生产的产品产量和进度计划。
生产批量:指一次投入或产出的同一产品或零件的数量。
工件装夹(安装):即定位和加紧。
工件定位:采取一定的约束措施来限制自由度,通常可用约束点群来描述,而且一个自由度只需要一个约束点来限制。
六点定位原则:采用六个按一定规则布置的约束点来限制工件的六个自由度,实现完全定位。
完全定位:限制六个自由度。
不完全定位:仅限制1~5个自由度。
过定位:工件定位时,一个自由度同时被两个或两个以上的约束点所限制,称为过定位,或重复定位,也称之为定位干涉。
欠定位:在加工时根据被加工面的尺寸,形状和位置要求,应限制的自由度未被限制,即约束点不足。
基准:可分为设计基准和工艺基准。
定位:指确定工件在机床上或夹具中占有正确的位置的过程。
机械加工精度:指零件加工后的实际几何参数,与理想几何参数的符合程度。
机械加工误差:指加工后零件的实际几何参数对理想几何参数的偏离程度。
误差敏感方向:对加工精度影响最大的那个方向。
试切法:通过试切——测量加工尺寸——调整刀具位置——试切的反复过程来获得距离尺寸精度调整法:在成批,大量生产中,广泛采用试切法预先调整好刀具对工件的相对位置,并在一批零件的加工过程中采用保持这种相对位置不变来获得所需要的零件尺寸。
误差补偿方法误差补偿方法是指在测量过程中对结果产生的误差进行补偿,以提高测量精度的一种方法。
本文将介绍几种常见的误差补偿方法。
1.零点调整法零点调整法是指将仪器在测量前进行调整,使其指示数值为零。
这样在测量时就可以减少仪器的系统误差。
2.回归分析法回归分析法是指利用统计学中的回归分析方法对测量数据进行分析,以消除数据中的随机误差和系统误差,提高测量精度。
回归分析法可用于确定测量数据与温度、湿度等环境因素的关系,进而进行相应的误差补偿。
3.自适应滤波法自适应滤波法是一种实时对测量数据进行滤波的方法。
它可以根据前一次的测量结果与当前的测量结果进行比较,并根据比较结果自动调整滤波系数,从而消除随机误差和系统误差。
二、仪器误差补偿1.校正修正法校正修正法是针对仪器的的一种误差补偿方法。
它可分为两种类型,一种是通过校正使仪器指示值符合已知标准,另一种是通过修正校正系数来消除测量误差。
校正回归法是对仪器进行校正时的一种方法。
它可以利用回归分析方法根据仪器的指示值和已知标准值之间的关系来修正仪器的误差。
常用于对称量仪器和显示仪器的误差校正。
1.温度补偿法温度补偿法指根据温度的变化对测量数据进行修正的方法。
它可以通过附加温度传感器或者利用已知温度与测量数据之间的关系来进行温度误差的补偿。
2.压力补偿法压力补偿法是指利用压力传感器来实时监测介质的压力,并根据介质的压力对测量数据进行修正的一种方法。
它常用于对液位和气体流量等的测量。
以上就是几种常见的误差补偿方法的介绍,它们可以在不同的测量情况下进行应用。
在进行测量前,应该对测量对象和仪器做详细的了解,选择合适的误差补偿方法,以提高测量精度。
第一章机械制造工艺学的研究对象是机械产品的制造工艺,包括零件加工和装配两方面,其指导思想是在保证质量的前提达到高生产率、经济型。
课程的研究重点是工艺过程,同样也包括零件加工工艺过程和装配工艺过程。
工艺是使各种原料、半成品成为产品的方法和过程。
各种机械的制造方法和过程的总称为机械制造工艺。
一、绪论机械制造技术有两方面的含义:其一是指用机械来加工零件(或工件)的技术,更明确的说是在一种机器上用切削方法来加工,这种机器通常称为机床、工具机或工作母机;另一方面是指制造某种机械的技术,如汽车、涡轮机等。
广义制造论的形成过程一、制造设计一体化制造技术发展阶段: 手工业生产阶段、大工业生产阶段、虚拟现实工业生产阶段二、材料成形机理的扩展1去除加工:又称分离加工,是从工件上去除一部分材料二成形2结合加工:是利用物理和化学的方法将相同材料或不同材料结合在一起而成形,是一种堆积成形,分层制造方法。
按结合机理和结合强度分为附着、注入和连接三种3变形加工:又称流动价格,是利用力,热,分子运动等手段使工件产生变形,改变其尺寸形状和性能,如锻造、铸造等。
三制造模式的发展第二节机械产品生产过程:是指从原材料开始到成品出厂的全部劳动过程,包括直接生产过程和辅助生产过程直接生产过程:使被加工对象的尺寸、形状和性能产生一定的变化,即与生产过程有直接关系的劳动过程。
包括毛坯的制造,零件的机械加工和热处理,机器的装配、检验、测试和涂装等主要劳动过程。
辅助生产过程:不是使加工对象产生直接变化,但也是非常必要的劳动过程。
包括专用工具、夹具、量具和辅具的制造、机器的包装、工件和成品的储存和运输、加工设备的维修,以及动力(电、压缩空气、液压等)供应等辅助劳动过程。
机械加工工艺过程的概念:采用各种机械加工方法,直接用于改变毛坯的形状、尺寸、表面质量和力学物理性能,使之成为合格零件的生产过程。
机械加工工艺过程的组成机械加工工艺过程由一个或若干个顺序排列的工序组成,工序又分为安装、工位、工步和走刀.1)工序由一个(或一组)工人在同一台机床或同一个工作地,对一个(或同时对几个)工件所连续完成的那一部分机械加工工艺过程。
误差预防和误差补偿在各种测量和测试中,误差是一个不可避免的问题。
无论是物理实验、工程测量还是数据采集,误差都可能对结果产生一定的影响。
为了保证测量的准确性和可靠性,我们需要采取一系列的措施来预防误差的发生,并且在误差已经产生的情况下进行补偿,以尽量减小影响。
本文将以误差预防和误差补偿为主题,探讨这两个问题的相关内容。
一、误差预防1.仪器选择与校准在进行测量时,选择合适的仪器是非常关键的。
不同的测量对象和测量任务需要不同的仪器来完成。
同时,仪器的准确性和稳定性也很重要。
我们应该选择具备较高准确性和重复性的仪器,同时定期进行校准以确保其精度。
2.环境控制测量环境的温度、湿度、气压等因素都可能对测量结果产生影响。
为了减小这些环境因素对测量结果的干扰,我们应该尽量在稳定的环境条件下进行测量,并采取一定的措施,如使用温度恒定箱、湿度控制设备等,来保持环境参数的稳定。
3.操作规范人为因素也是误差产生的一个重要原因。
在进行测量操作时,我们应该严格按照操作规范进行,遵循测量步骤和流程,注意操作技巧,以降低人为误差的可能性。
4.数据处理在测量中,数据处理也是非常重要的一环。
我们需要对采集到的数据进行合理的处理和分析,包括数据平滑、滤波、异常值的剔除等,以减小测量误差的影响。
二、误差补偿即使在严格控制误差预防措施的情况下,误差仍然可能产生。
因此,误差补偿是非常重要的一步,可以通过对误差进行量化和补偿来提高测量的准确性。
1.误差分析在误差补偿前,我们需要对已产生的误差进行分析和评估。
通过误差分析,可以确定误差的来源和大小,进而制定相应的补偿策略。
2.精度校正误差补偿的核心就是通过校正来减小测量结果与真实值之间的差异。
校正的方法有很多种,可以是简单的常数修正,也可以是根据特定的模型进行数学校正。
选择合适的校正方法需要根据测量对象和误差类型来确定。
3.延迟补偿在某些测量中,由于信号传输的延迟等原因,数据采集可能出现滞后的情况。
影响机械加工精度的主要因素分析加工精度是指零件加工后的几何参数(尺寸、几何形状和相互位置)的实际值与理想值之间的符合程度。
而实际值与理想值之间的偏离程度(即差异)则为加工误差,加工误差的大小反映了加工精度的高低。
1、影响机械加工精度的主要因素(1)工艺系统的几何误差1)加工原理误差加工原理误差是指采用了近似的成形运动或近似形状的刀具进行加工而产生的误差。
比如,数控机床一般只具有直线和圆弧插补功能,因而即便是加工一条平面曲线,也必须用许多很短的折线段或圆弧去逼近它,刀具连续地将这些小线段加工出来,也就得到了所需的曲线形状。
逼近的精度可由每条线段的长度来控制。
因此,在曲线或曲面的数控加工中,刀具相对于工件的成形运动是近似的。
进一步地说,数控机床在做直线或圆弧插补时,是利用平行坐标轴的小直线段来逼近理想直线或圆弧的,这里存在着加工原理误差。
但由于数控机床的脉冲当量可以使这些小直线段很短,逼近的精度很高,事实上数控加工可以达到很高的加工精度。
又如,滚齿用的齿轮滚刀有两种误差:一是为了制造方便,采用阿基米德蜗杆或法向直廓蜗杆代替渐开线基本蜗杆而产生的刀刃齿廓形状误差;二是由于滚刀刀齿有限,实际上加工出的齿形是一条由微小折线段组成的曲线,它与理论上的光滑渐开线有一定的差异。
这里也存在着加工原理误差。
用近似的成形运动或近似形状的刀具虽然会带来加工原理误差,但往往可以简化机床结构或刀具形状,以提高生产率。
因此,只要这种方法产生的误差不超过允许的范围,往往比准确的加工方法能获得更好的经济效益,在生产中仍然得到了广泛的应用。
2)机床误差机床误差是由机床的制造、安装误差和使用中的磨损造成的。
在机床的各类误差中,对工件加工精度影响较大的主要是主轴回转误差和导轨误差。
机床主轴是带动工件或刀具回转,产生主要切削运动的重要零件。
其回转运动精度是机床主要精度指标之一,主轴回转误差主要影响零件加工表面的几何形状精度、位置精度和表面粗糙度。
数控机床误差补偿关键技术及应用随着社会经济的发展,数控机床的应用范围也日渐增大。
现如今,数控技术已经渗透到我们日常生活的多个领域,数控机床各项技术不断提升的同时也为工业的发展和进步带来了积极作用。
因此,为了促进数控技术及数控机床的进一步发展与应用,本文主要通过对误差补偿这一关键技术进行论述,同时也就误差分析、实际应用等方面做了一些简要介绍,希望能够引起一定的重视。
标签:数控机床;误差补偿;关键技术;应用自上世纪六十年代第一台数控机床诞生以来,随着技术的成熟与应用范围的扩大,它为社会经济的发展与人民生活水平的提高做出了重大贡献。
现如今,数控机床的加工精度已成为衡量一个国家工业发展水平的重要参数。
数控技术是一项集多种现代化信息技术为一体的制造技术,其中包括计算机技术、微电子处理技术及信息处理技术等,具有高精度、高效率等特点。
然而,我国的数控机床在实际加工过程当中仍因各种原因不可避免地出现了一些误差,因而使得机床的加工精度受到了一定的影响。
针对这一问题,就需要在实际的应用过程中采取关键的技术对误差进行补偿以减少数控机床的加工误差。
1 误差补偿的定义及误差分析学习自然科学的人都知道误差是普遍存在的,具有不可消除性,但可以通过相关方法有效减小误差。
总体而言,提高机床精度的基本方法有两种,分别是误差防止法和误差补偿法,前者通过设计和制造途径消除或减少可能的误差源,而误差补偿则是通过修改机床的加工指令,对机床进行误差补偿,达到理想的运动轨迹以提高机床的精度,即通过分析、统计、归纳及掌握原始误差的特点和规律,建立误差数学模型,尽可能人为地造出一种新的误差去抵消或大大减弱当前成为问题的原始误差,最终的理想结果是使人为误差与原始误差大小相等、方向相反,从而达到提高零件尺寸精度的目的。
显然,较前者而言,误差补偿技术是一项更具有经济价值并能有效减少加工误差的方法。
要对数控机床进行误差分析,首先要了解机床误差以及分析误差产生的原因。
