4 第三章 薄膜的生长解析

4.稳定核再捕获气体吸附原子,或者与入射气相原子结合使它 进一步长大成为小岛.
薄膜的形成——3.2核形成与生长
核形成理论 解决问题：核的形成条件和生长速率
成核理论不断发展，出现了若干种成核理论。归纳起来，基 本上是两种理论：
a. 热力学界面能理论（毛细管现象理论、微滴理论）； b. 原子聚集理论（统计理论） 热力学界面能理论 认为薄膜形成过程是由气相到吸附相、再到固相的相变 过程，其中从吸附相到固相的转变是在基片表面上进行的。
薄膜的形成——3.1凝结过程
★ 凝结过程
薄膜形成分为：凝结过程、核形成与生长过程、岛形成与结合
生长过程。凝结过程是从蒸发源中被蒸发的气相原子、离子或分子 入射到基体表面后，从气相到吸附相，再到凝结相的一个相变过程。
一、吸附过程
基本概念
表面悬挂键：不饱和的化学键。
吸附：入射到基片表面的气相原子被悬挂键吸引，束缚在 表面的现象。
薄膜的形成——3.1凝结过程
金银铜等与脱附表面的活化能接近的液化热值大，平均吸 附时间接近于无穷大，从吸附角度看，可以将它们称为表 面物质。 Ar-玻璃脱附活化能值小，平均吸附时间极小，从吸附角度 看，可以将它们称为气体。
薄膜的形成——3.1凝结过程
二、表面扩散过程
吸附原子的表面扩散是凝结的必要条件 原子扩散——形成原子对——凝结 表面扩散势垒 脱附活化能
薄膜的形成——3.2核形成与生长
二、熔接过程：在极短的时间内，两个相邻的核心之间形成了直接接 触，并很快完成了相互吞并过程。表面自由能的降低趋势仍是整个
过程的驱动力。原子的表面扩散较体内扩散机制对熔结过程的贡献
大； 三、原子团迁移或者岛的迁移：在衬底上的原子团还具有相当的活动
能力，这些岛的迁移是形成连续薄膜的第三种机理。原子团迁移是
低温时，临界形核自由能下降，形成的核心数目增加，这将有利 于形成晶粒细小而连续的薄膜组织。
薄膜的形成——3.2核形成与生长
因此，要想得 到粗大甚至是单晶 结构的薄膜，一个 必要的条件是需要 适当地提高沉积的 温度，并降低沉积 速率。低温、高速 的沉积往往导致多 晶态甚至是非晶态 的薄膜组织。
薄膜的形成——3.2核形成与生长
捕获区内的吸附原子凝结，非捕获区吸附原子可以蒸发， 也可以成核。
薄膜的形成——3.1凝结过程
讨论： 当 S 1 时，每个吸附原子的捕获面积内只有一个原 子，故不能形成原子对，也不能产生凝结。 当 1 S 2 时，发生部分凝结。平均每个吸附原子 的捕获面积内有一个或两个吸附原子，可形成原子对或三 原子团。在滞留时间内，一部分吸附原子有可能重新蒸发 掉。 当 S 2 时，每个吸附原子的捕获面积内至少有两个 吸附原子。可形成原子对或更大的原子团，从而达到完全 凝结。
薄膜的形成——3.2核形成与生长
衬底温度和沉积速度对形核过程的影响 薄膜沉积速率R与衬底温度T是影响薄膜沉积过程和薄膜组织的 最重要的两个因素。 随着薄膜沉积速率R的提高，薄膜临界核心半径与临界形核自由 能随之降低。因而，高的沉积速率将会导致高的成核速率和细密 的薄膜组织。 温度越高，则需要形成的临界核心的尺寸越大，形核的临界自由 能势垒也越高。高温时沉积的薄膜首先形成粗大的岛状组织。
1 1 E D Ed 2 6
表面扩散激活能
薄膜的形成——3.1凝结过程
平均表面扩散时间 D 吸附原子在一个吸附位置上的停留时间称为平均表面 扩散时间，用 D 表示。 E
影响。表面扩散能越大，平 均表面扩散距离越短； 平均表面扩散距离 x （设ao 为相邻吸附位置间距） 脱附活化能越大，吸附原子 吸附原子在表面停留时间内进过扩散运动所移动的距离。 在表面上停留的时间越长， 2 则平均表面扩散距离越大， a 1 为表面扩散系数 0 D x D a 2 这对形成凝结过程十分有利。 D
Ea化学吸附活化能
Ed化学吸附的脱附活 化能（解吸能）
薄膜的形成——3.1凝结过程
吸附的几率和吸附时间 物理吸附系数：碰撞表面的气体分子被物理吸附的几率。 化学吸附系数：碰撞表面的气体分子被化学吸附的几率。 物理吸附分子中的一部分，越过位能曲线中峰，即A点， 就会被化学吸附，化学吸附需要激活。
形核初期形成的孤立核心将随着时间的推移而逐渐长大，这一
过程除了涉及吸纳单个的气相原子和表面吸附原子之外，还涉 及核心之间的相互吞并和联合的过程。
三种核心相互吞并的机制:
一、奥斯瓦尔多(Ostwaid)吞并过程：设想在形核过程中已经形成 了各种不同大小的许多核心。随着时间的推移，较大的核心依 靠消耗吸收较小的核心获得长大，其驱动力来自岛状结构的薄 膜试图降低自身表面自由能的趋势。
入射原子到达基片表面后，发生 与基片原子进行能量交换被吸附； 吸附后粒子仍具有较大解吸能，在基板短暂停留后 再蒸发（二次蒸发）； 不与基片原子进行能量交换，被基片表面反射。
薄膜的形成——3.1凝结过程
真空蒸发过程中，吸附过程的能量关系 Hp物理吸附热 也是物理吸附脱附表 面的活化能 Hc化学吸附热
三、凝结
凝结过程是指吸附原子在基体表面形成原子对及其后续过程。 表面扩散激活能 脱附活化能 吸附原子面密度 平均吸附时间
Ed n1 J a J o exp kT 一个吸附原子在
这样的迁移中与 其他吸附原子碰 1 1 ED fD exp 撞就可以形成原 吸附原子扩散迁移频率 D o kT 子对 吸附原子在平均吸附时间内迁移（距离）次数 吸附位置 滞留时间即 a o Ed ED N f D a exp 平均表面扩 D o kT 散时间
薄膜的形成——3.1凝结过程
薄膜制备时，要 达到完全凝结的 工艺设计原则：
• 提高淀积速率 • 降低基片温度 • 选用吸附能大 的基片
薄膜的形成——3.1凝结过程
凝结过程的表征 凝结系数
c
单位时间内，完全凝结的气相原子数与入射到基片 表面上的总原子数之比。 粘附系数
s
当基体表面已经存在凝结原子时， 单位时间内，再 凝结的气相原子数与入射到基片表面上的总原子数之比。
1
0
薄膜的形成——3.1凝结过程
薄膜的形成——3.2核形成与生长
核形成与生长的物理过程描述
ቤተ መጻሕፍቲ ባይዱ
薄膜的形成——3.2核形成与生长

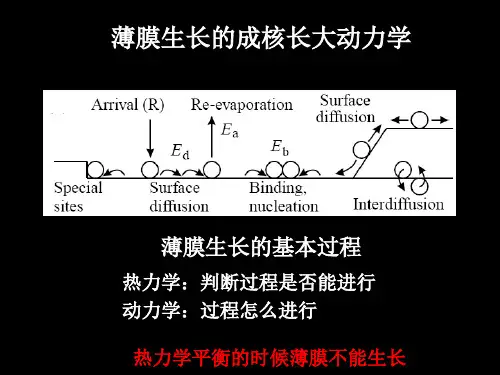

核形成与生长大概有四个过程： 1.从蒸发源发出的气相原子入射到基体表面，其中一部分因能 量较大而发射回去，另一部分则吸附在基体表面，在吸附的气 相原子中有一小部分因能量稍大而再蒸发出去。 2.吸附原子在基体表面扩散迁移，相互碰撞成原子对或小原子 团，并凝结在基体表面。 3.这种原子团和气体吸附原子碰撞结合，这个过程反复进行， 一旦原子团的原子数超过某一个临界值,原子团进一步与气体 吸附原子结合,向着长大方向发展,形成稳定的原子团.含有临 界值原子数的原子团称为临界核,稳定原子团称为稳定核.
由热激活驱动的；激活能与原子团半径r有关，r越小激活能越低，原 子团迁移越容易。
要明显区分上述各种原子团的合并机制在薄膜形成过程中的相对重
要性比较困难。但在上述机制作用下，原子团之间相互发生合并过 程，并逐渐形成了连续的薄膜结构。
薄膜的形成——3.2核形成与生长
薄膜的形成——3.2核形成与生长

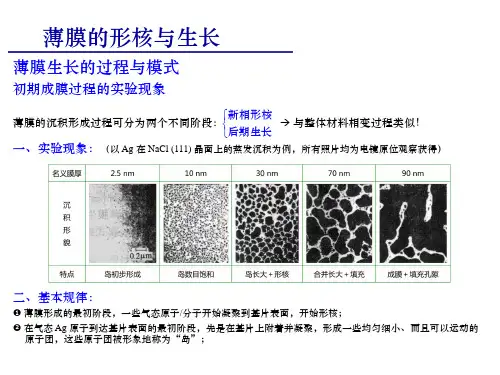

400℃下不同时间MoS2衬底上Au核心相互吞并过程的透射电子显微镜照片 (a) t=0, (b) t=0.06s, (c) t=0.18s, (d) t=0.50s, (e) t=1.06s, (f) t=6.18s
薄膜的形成——3.3薄膜形成过程和生长模式
薄膜形成与生长的三种模式 岛状生长模式（Volmer-Weber模式） 层状生长模式（Frank-Vander Merwe模式） 层岛混合模式（Stranski-Krastanov模式） 大多数薄膜形成与生长过程都属于第一种模式，即在基
成为临界核。
薄膜的形成——3.2核形成与生长
薄膜形成过程： 类液相 小于临界核尺 寸的原子团 （表面相） 大于临界核尺 寸的原子团 （固相）
气相
薄膜的形成——3.2核形成与生长
成核速率 成核速率是形成稳定核的速率或临界核长大的速率；定
义为单位时间内在基片表面单位面积上形成稳定核的数量。
临界核长大有两个途径：一是入射的气相原子直接与临 界核碰撞结合；另一个是吸附原子在基片表面上扩散迁移时 的碰撞结合。
化学吸附和物理吸附是根据吸附作用来区分的，不但难以 截然分开，还可以相互转化。
薄膜的形成——3.1凝结过程
平均吸附时间 a ：吸附分子一次能在表面停留的时间
Ed a o exp kT
式中， o 是表面原子的振动周期 o
1
与Ed有关

,大约为10-14～10-12s.
D exp D o 脱附活化能和表面扩散激活 kT 能的大小对凝结过程有较大 o o 是表面原子沿表面水平方向振动周期， 式中， o
x D a
1
2
a a0 a0 expEd ED / kT D
薄膜的形成——3.1凝结过程
薄膜的形成——3.1凝结过程
吸附原子的捕获面积 S D 每个吸附原子的捕获面积：
SD N no
式中， no是吸附位置密度，N 是吸附原子在平均吸附时间内 的迁移次数。
所有吸附原子的总捕获面积：
n1 N n1 S n1 S D n1 N f D a no no no n1 Ed ED exp no kT
薄膜的形成——3.2核形成与生长
临界核、稳定核与薄膜形成 a. 在一定条件下系统达到平衡，小原子团的数目不变。
在基片上不能形成稳定的薄膜。
