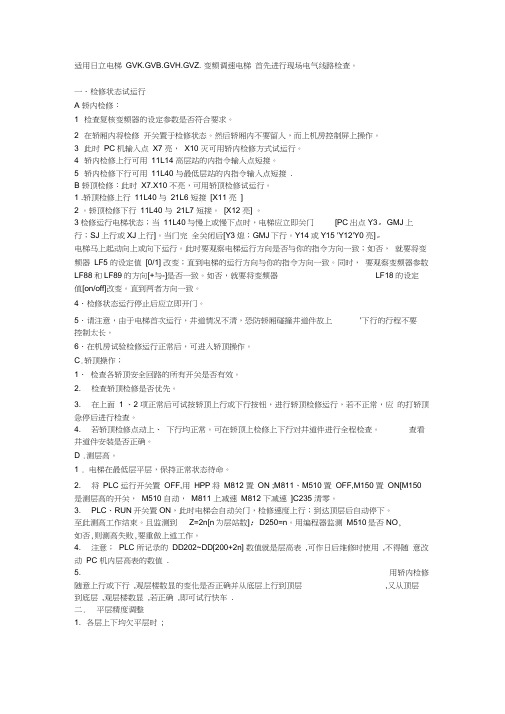

适用日立电梯GVK.GVB.GVH.GVZ. 变频调速电梯首先进行现场电气线路检查。
一.检修状态试运行A 轿内检修:1 检查复核变频器的设定参数是否符合要求。
2 在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人,而上机房控制屏上操作。
3 此时PC 机输入点X7 亮,X10 灭可用轿内检修方式试运行。
4 轿内检修上行可用11L14 高层站的内指令输入点短接。
5 轿内检修下行可用11L40 与最低层站的内指令输入点短接.B 轿顶检修:此时X7.X10 不亮,可用轿顶检修试运行。
1 .轿顶检修上行11L40 与21L6 短接[X11 亮]2 。
轿顶检修下行11L40 与21L7 短接。
[X12 亮] 。
3检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15 'Y12'Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5 的设定值[0/1] 改变;直到电梯的运行方向与你的指令方向一致。
同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否,就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上'下行的行程不要控制太长。
6.在机房试验检修运行正常后,可进入轿顶操作。
C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1 、2 项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D .测层高。
1 . 电梯在最低层平层,保持正常状态待命。
编程器的使用方法第1步:将被烧写的芯片(如BIOS)按照正确的方向插入烧写卡座(芯片缺口对卡座的扳手)。
第2步:将配套的电缆分别插入计算机的串口与编程器的通信口。
第3步:打开编程器的电源(电源为12V),此时中间的电源发光管指示灯亮,表示电源正常。
第4步:运行编程器软件,这时程序会自动监测通信端口和芯片的类型,接着从编程软件中,调入提前准备好的被烧写文件(hex文件)。
第5步:然后开始烧写,接着编程器开始烧写程序到芯片中,烧写完成后,编程器会提示烧写完成,这时关闭编程器的电源,取下芯片即可。
YX-2004A编程器使用说明书第一部分24系列脱机运行一、脱机复制功能:将有数据的芯片放在“读”位置,将空白或需要改写数据的芯片放在“写”位置,按“开关”按钮接通电源,就可将“读”数据复制到“写”里。
步骤:1、装上电池;2、拨动锁紧小柄,分别在“读”、“写”位置上装上芯片,“写”容量需大于或等于“读”容量,“写”位芯片里有无数据皆可(24C01,24C02,24C04,24C08,24C16同系列芯片容量顺次增大);3、脱机运行时,读、写位适用最大容量的芯片为24C16;4、源IC放入“读”插座,待写IC放入“写”插座,打开电源,系统会自动进入复制状态,绿灯闪烁时表示正在复制,红灯闪烁时表示IC未放好或IC不良,绿灯常亮表示复制成功;5、红灯、绿灯交换亮表示复制失败(应检查待写IC的性能好坏)。
第二部分PCF85××系列脱机运行复制PHILIPS的PCF85××系列只能脱机运行,步骤同“24系列脱机运行”;待写IC必须是ATMEL24C系列IC才能正常复制。
(PCF8582=24C02 PCF8594=24C04 PCF9598=24C08)。
第三部分93C系列脱机运行当复制93C××系列脱机运行时,步骤同“24系列脱机运行”;待写IC与源IC 必须相同容量的ATMEL93C××方可复制,否则复制无效。
日立电梯NPH GVF2的FMT板操作说明MODE-0-SET 楼层MODE-1-SET 状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能(*1)E30—E47 A2 停止电梯所有快、慢车运行功能(*2)E50—E57 B1 停止电梯快车、部分慢车运行功能(*3)E60—E67 B2 停止电梯快车运行功能(*4)E70—E77 C2 使电梯运行至最近指令层停车,然后按A2级故障方式处理E80—E87 E 对故障不作处理备注:(1)当电梯同时出现2个以上的故障时,故障的处理级别按高的进行。
(2)当电梯发生A、B类故障时,软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放,电梯数字立即熄灭。
如果电梯发生故障是A2、B1或B2级时,软件回路安全继电器#50X在释放3秒钟后会再次吸合,这时电梯数字也恢复正常。
(3)在电梯的这6种级别的故障中,其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后,会继续保持A1级的处理状态,不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后,可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时,FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括:电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯等功能。
*2.A2级故障处理时,电梯停止快、慢车运行方式,但如果电梯是在门区位置时,可以开门。
*3.B1级故障处理时,电梯停止快车运行方式,只能作自救的慢车运行方式。
*4.B2级故障处理时,电梯停止快车运行方式,可作任何慢车运行方式。
E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障。
UAX-II电梯调试检查手册GY095-05 VER:1.0 第39 页共59页
3.低速试运行
3.1磁极位置校正
低速运行前必须进行磁极位置校正(防止运输、安装过程中磁极位置变化而发生事故)方法一:将电机铭牌参数磁极位置(英文铭牌为:SM-OFFSET)的数值写入变频器O10。
方法二:如果要重新进行磁极位置校正则按以下方法调整:
a)操作手持编程器(GHP),执行“UAX-II->调试与试验->电机磁极友测定->设置
电机磁极码测定”菜单:
b)将E09的数值由9->59;将E05的数值由7->25;将U50的数值由0->1;
c)确认O10的数值,若为0000则改为0001否则不用改;
d)用短接插短接厅外检修柜的插接头X9大约5秒,此时会听到电机轻微的鸣叫声;
如果没有听到电机的鸣叫声,请确认是否按照以上步骤进行操作,电机鸣叫停止后拔出短接插;
e)操作手持编程器(GHP),执行UAX-II->调试与试验->电机磁极友测定->取消
电机磁极码测定”菜单:
f)将E05的数值由25->7;
g)厅外检修柜低速试运行,如果电梯运行正常,停车并确认O10的数值变化,并按
FUNC/DATA键保存数据;如果电梯运行异常,重新按照上面步骤操作。
h)将U50的数值由1->0;将E09数值由59->9。
TCD19: 99G异常TCD20:双重入力BUFFER故障TCD21:过电流检出TCD22:过电压检出TCD23: SDC保守开关异常TCD24:从MICON Dule-Port RAM ERROR TCD25:从MICON E2PROM ERROTCD26: DSP CHECK SUM ERRORTCD27: RETRY 多发检出TCD28: P15V电压异常TCD29:主MICON E2PROM ERRORTCD30: 主MICON NVSRAM ERRORTCD31: DSP DUPLE-RAM ERRORTCD32: 抑制回路(OPCH)异常检出TCD33: BDCC电压异常检出TCD34:不足电压(TRCH)异常检出TCD35: 40D 40G ON 故障TCD36: SDC操作模式错误TCD37:逆运转检出TCD38: DSP当机检出TCD39: 100R ON/OFF故障TCD40: ROTARY ENCODER故障TCD41:低速OVER SPEEDTCD42: 50B OFF故障TCD43: SDP回路故障TCD50:高速OVER SPEEDTCD51: 速度偏差检知(125%)TCD58: DLAN当机TCD59:高大于9米,无诱导板检出TCD60:阶高TABLE SUM ERROR TCD62: 同期位置异常TCD63: SDS ON 故障TCD64: SD速度异常TCD68: SDA当机8次检出TCD69: SDA SRAM ERRORTCD70: 共用RAM ERRORTCD71: 主MICN当机检出TCD72:从MICON当机8次检出TCD73: RM POSI OPEN故障TCD74:救出运转多发TCD75: POWER MOUDLE过热TCD76:微速运转(No Ro No Ro)时间异常TCD77:门机马达过热TCD80: Duplex通信异常TCD81: EP POSI短路故障TCD82: EP POIS短路故障TCD84: OLS ON故障TCD85: CLS ON故障TCD86:开门动作不正常检知TCD87:关门动作不正常检知。
永⼤⽇⽴电梯调试资料永⼤⽇⽴电梯调试资料(内部资料)第⼀章、调试作业顺序调试作业步骤第⼆章、调试说明⼀、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0±0.05ⅴ2、测量BDC板上TESTUV1、4点调节HUVA使电压为8.0±0.05ⅴ3、测量BDC板上TESTOB1、5点调节OVBRA使电压为8.0±0.05ⅴ⼆、慢车运转的调整1、⼈为使轿门开关GS闭合。
2、门机电阻箱内15A断开,25A短接。
(SDC上MIC22及MIC34(FML)不要拔掉)3、FIO板上13号插件的1、2号线短接。
4、操纵箱的[灯]、[点检灯]开关转换于[⼊]状态。
5、轿内操纵箱的[平常转换于保守],即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运⾏。
三、阶⾼测定1、先⽤检修开⾄上、下限位两开关动作时,确认轿箱超出平层50mm以外。
2、检修下⾏直到下限位动作的位置,保守开关处于正常,点检灯处于专⽤。
3、资料检索器上操作MODE 11 SET,持续押住START键,直到电梯开始上⾏运转为⽌。
4、到达最上层后,确认50B断开。
此时将MPU的DIP SW1转换为ON,再等到50B灯亮之后,将DIP SW1转换OFF。
5、阶⾼测定完后,按MODE RESET复位。
6、最后做⼀次故障清除。
四、启动舒适感的调整1、60m/mín 15⼈乘以下使⽤WD20%的启动补偿调整⽅法a:先将轿厢下设有20%和110%的微动开关调整精确。
b:载重20%以下,再拨DIP SW1 ON。
⽤资料检索器输⼊MODE 33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调⼤向上运转补偿调整反转61B0、61B1调⼩飞出61B2、61B3调⼩向下运转补偿调整反转61B2、61B3调⼤例:20%以下下⾏启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET(**为修改之值)61B3 SET**SET(**为修改之值)DIP SW1切OFFMODE RESET注:后⾯的调整跟范例⼀样,只是地址码有变化c:20%以上上、下⾏启动补偿调整:载重20%以上,再将DIP SW1拨ON。
日立电梯NPH GVF2的FMT板操作说明MODE-0-SET 显示楼层MODE-1-SET 显示状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能(*1)E30—E47 A2 停止电梯所有快、慢车运行功能(*2)E50—E57 B1 停止电梯快车、部分慢车运行功能(*3)E60—E67 B2 停止电梯快车运行功能(*4)E70—E77 C2 使电梯运行至最近指令层停车,然后按A2级故障方式处理E80—E87 E 对故障不作处理备注:(1)当电梯同时出现2个以上的故障时,故障的处理级别按高的进行。
(2)当电梯发生A、B类故障时,软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放,电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时,软件回路安全继电器#50X在释放3秒钟后会再次吸合,这时电梯数字显示也恢复正常。
(3)在电梯的这6种级别的故障中,其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后,会继续保持A1级的处理状态,不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后,可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时,FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括:电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时,电梯停止快、慢车运行方式,但如果电梯是在门区位置时,可以开门。
*3.B1级故障处理时,电梯停止快车运行方式,只能作自救的慢车运行方式。
*4.B2级故障处理时,电梯停止快车运行方式,可作任何慢车运行方式。
E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障。
日立电梯NPX信号器键盘操作说明
对NPX电梯,信号器的键数从16个减到5个,所以功能的使用方法有变更
①「门止动」功能。
……以前的「门止动」键没有了,因此,门止动变更为同时按住「INC(DEC)」和「MODE」。
② 机房低速运行的上行、下行。
……以前按「7」为上行,「4」为下行,在此按「SET」为上行,按「RESET(→)」为下行。
③「A/D」功能。
……没有了以前的「A/D」键,按住「RESET(→)」同时按「SET」应能在地址/数据设定模式间互相切换。
读写器的基本操作程序按如下所示:
(1)按下"MODE"键。
(2)显示模式号码。
(3)用INC(DEC)键操作,直至显示对应的模式号码为止。
(此时,如按MODE键,则可实现INC方式与DEC方式之间切换。
)
(4)按下SET键。
(在此,也包含结束处理)
(5)用INC(DEC)键输入所需数值,并用RESET(→)键实现移动位输入。
(6)数据输入后,按SET键。
(此时,处理完成)
(7)重复第(5)与第(6)项操作。
(8)按住MODE键3秒以上则恢复正常显示。
或按MODE-O-SET键。
日立电梯GVF2/NPH电梯操作和调试手册类总这三个开关分别定义为SW1=MODE SW2=INC/ST SW3 =SETMODE:程序菜单教入INS/ST:菜单选择SET:确定菜单操作说明:7段码示意表:7段码对应示意图:故障代码:E10—E27 A1 停止电梯所有运作功能(*1)E30—E47 A2 停止电梯所有快、慢车运行功能(*2)E50—E57 B1 停止电梯快车、部分慢车运行功能(*3)E60—E67 B2 停止电梯快车运行功能(*4)E70—E77 C2 使电梯运行至最近指令层停车,然后按A2级故障方式处理E80—E87 E 对故障不作处理备注:(1)当电梯同时出现2个以上的故障时,故障的处理级别按高的进行。
(2)当电梯发生A、B类故障时,软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B 立即释放,电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时,软件回路安全继电器#50X在释放3秒钟后会再次吸合,这时电梯数字显示也恢复正常。
(3)在电梯的这6种级别的故障中,其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后,会继续保持A1级的处理状态,不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后,可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时,FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括:电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时,电梯停止快、慢车运行方式,但如果电梯是在门区位置时,可以开门。
*3.B1级故障处理时,电梯停止快车运行方式,只能作自救的慢车运行方式。
*4.B2级故障处理时,电梯停止快车运行方式,可作任何慢车运行方式。
E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障E23是40D继电器异常E2440G继电器异常SCL-C板上的DIP开关设置。
日立电梯NPH GVF2的FMT板操作说明时间: 2008年09月15日来源:互联网作者: 佚名浏览次数: 18 【字体:大中小】MODE-0-SET 显示楼层MODE-1-SET 显示状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试? GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能(*1)E30—E47 A2 停止电梯所有快、慢车运行功能(*2)E50—E57 B1 停止电梯快车、部分慢车运行功能(*3)E60—E67 B2 停止电梯快车运行功能(*4)E70—E77 C2 使电梯运行至最近指令层停车,然后按A2级故障方式处理E80—E87 E 对故障不作处理? 备注:(1)当电梯同时出现2个以上的故障时,故障的处理级别按高的进行。
?? ?????? (2)当电梯发生A、B类故障时,软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放,电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时,软件回路安全继电器#50X在释放3秒钟后会再次吸合,这时电梯数字显示也恢复正常。
?????? (3)在电梯的这6种级别的故障中,其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后,会继续保持A1级的处理状态,不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后,可以自动使电梯恢复正常运行状态。
? *1.当A1级故障条件成立时,FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括:电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
? *2.A2级故障处理时,电梯停止快、慢车运行方式,但如果电梯是在门区位置时,可以开门。
? *3.B1级故障处理时,电梯停止快车运行方式,只能作自救的慢车运行方式。
编程器使用说明范文编程器是一种用于编程和调试的工具,它可以简化开发过程,提高代码的可读性和可维护性。
本文将详细介绍如何使用编程器进行代码的编写、调试和测试。
1.硬件准备在开始使用编程器之前,需要先准备好相应的硬件设备。
一般来说,编程器需要与计算机和目标设备进行连接。
具体的连接方式会因不同的编程器而有所差异,需要按照编程器的说明书进行正确的连接。
2.安装编程器软件3.创建一个新项目在启动编程器软件后,第一步是创建一个新的项目。
在新项目对话框中,可以指定项目的名称和所要使用的编程语言。
例如,如果你想使用C语言进行编程,可以选择"C"作为项目语言。
4.编写代码在创建新项目后,可以打开一个新的代码文件开始编写代码。
编程器通常拥有一个集成开发环境(IDE),可以提供代码自动补全、语法高亮和调试功能等。
在编写代码时,可以利用这些功能来提高效率和代码质量。
编写完成后,可以保存代码文件。
5.编译代码编译是将源代码转换为可执行文件或目标文件的过程。
通过编程器的编译功能,可以将代码编译成可在目标设备上运行的二进制文件。
编程器通常提供了编译按钮,点击该按钮即可开始编译过程。
编译过程中,编程器会检查代码是否有错误并生成相应的编译日志。
6.调试代码调试是检查和修复代码中的错误的过程。
编程器一般提供了调试功能,可以帮助开发者在运行时跟踪代码的执行过程和查找错误的原因。
通过调试器,可以设置断点、单步执行、观察变量等。
在调试过程中,可以逐行执行代码并查看变量的值,以及定位和解决错误。
7.测试代码编程器通常还提供了测试功能,用于验证代码的正确性和性能。
通过测试功能,可以编写单元测试用例,并在运行时验证代码的输出是否符合预期。
编程器会提供测试结果的报告,包括测试通过的用例数、失败的用例数和代码覆盖率等。
测试过程中可以对代码进行修改和优化,以提高代码的质量和性能。
8.上传代码到目标设备在测试通过后,可以将代码上传到目标设备上运行。
适用日立电梯GVK.GVB.GVH.GVZ.变频调速电梯首先进行现场电气线路检查。
一.检修状态试运行A轿内检修:1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人,而上机房控制屏上操作。
3此时PC机输入点X7亮,X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修:此时X7.X10 不亮,可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC 出点Y3。
GMJ 上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15 `Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否,就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后,可进入轿顶操作。
C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。
2.检查轿顶检修是否优先。
3.在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。
4.若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1.电梯在最低层平层,保持正常状态待命。
2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零。
日立HGP主板使用说明(1)功率模块插接口:CN1(2)功率模块插接口:CN2(3)同步电机编码器扩展接口:CN9(4)变频控制CPU在线升级接口:CN5(5) INV键盘插口:CN3(6) RS232接口:CN12(7)异步电机旋转编码器接口:CN11(8)并联、群控TCAN/RS485接口:FR(9)板载+48V继电器:15BX(MY4 (10)板载+48V继电器:50B(MY4)(11)运行接触器驱动端子:Z10(12)板载+48V继电器:40D (MY4)(13)抱闸接触器驱动端子:Z15B (14)板载+48V继电器:100R(MY4)(15)+48V信号输出接口:FE(16)+24V信号输出接口:FD(17)上行强迫减速开关输入接口:SDSU (18)下行强迫减速开关输入接口:SDSD (19)+48V信号输入接口:FC (20)+24V信号输入接口: FB(21)+24V信号输入接口:FA (22)串行通讯接口:SCL(23)小键盘(3键)(24)七段LED显示(3位)(25)串行程序在线升级接口:CN302 (26)变频控制CPU在线升级接口:CN42.小键盘介绍2.1硬件介绍在MCUB 的右上角有三个小按钮和三个7段数码显示,称之为小键盘。
通过对小键盘的不同操作,可以使三个7段数码显示出电梯的不同信息以及对电梯进行一些操作。
小键盘的外观如右图所示:对应图中左中右三个键分别定义为MODE 、2.2电梯小键盘功能列表状态号 功能MODE 0 SET 缺省模式,显示楼层,设为此模式可以清除其他模式的设定MODE 1 SET 电梯状态显示模式,在此状态下可以按INC 键进入I/O 口查看模式,该状态下可显示19组电梯状态MODE 2 SET 层高测定模式MODE 3 SET 机房检修模式MODE 4 SET 清除当前显示故障记录, 此模式在1.5秒后会自动清除 MODE 5 SET 禁止超载检测模式MODE 6 SET 查看主微机故障列表,同时可在此操作清除内部所有故障记录表。
电梯使用及操作说明一、电梯的操作1、开机准备开机时请先确认操纵箱、轿顶电气箱、底坑检修箱的所有开关置正常位置,然后按以下顺序合上各电源开关:合上机房的三相动力电源开关(AC380V)和照明电源开关(AC220V、36V),此时指示灯亮;将机房电源箱内的电梯电源开关(MAIN FFB)置于ON位置;合上位于控制屏的闸刀开关“CONTROL-2”,“DR.MC”,“LIGHT”。
2、操纵箱开关盒运行模式选择开关的位置3、操纵和运行:A、本站开门:无指令时,电梯将自返基站待机。
按下厅门上召唤按钮,则按钮灯亮,并自动开门(即本站开门)。
B、内指令:乘客进入轿厢后,在操纵箱上按下要到达楼层按钮,该按钮灯亮,电梯即按指令运行,如有同方向的多个指令则由近到远按次序停靠。
C、外呼:在厅外按上行按钮或下行按钮,电梯便会自动呼应。
下行中的电梯应答下召唤,下行中的多个指令则由近到远按次序停靠,并且保留上召唤;上行中的电梯应答上召唤,并且保留下召唤。
D、逆呼:假设电梯处于1楼待机,仅3楼有下召唤,电梯上行到3楼自动开门,乘客进入电梯后可选择3楼以下楼层,在关门之前电梯具有下方向优先,即电梯处于下行状态,而不响应3楼以上的召唤而改变电梯的运行状态。
E:指层:电梯轿厢内设有指层器,指示电梯所在位置及运行方向。
各层厅门也设有指示器指示电器所在位置及运行方向。
F、开关门:电梯按指令运行到达指定的楼层后,自动平层,自动开门。
开门后延时3秒自动关门。
如要提前关门,可按关门按钮;如果要延长开门时间,可按住开门按钮,保持开门状态。
松手则自动关门。
G、对讲机:操纵箱上装有对讲机,乘客在紧急情况下按下应急按钮(EMERGENCY CALL),在机房内的工作人员按下对讲机相应的电梯的编号按钮,便可实现该梯轿厢与机房之间的通话。
H、控制开关:用钥匙打开轿内操纵箱上的“开关盒”内有:风扇开关、照明开关、停止开关、检修开关。
有司机操纵功能的电梯上,“开关盒”内还设有:司机开关、直驶按钮、上行按钮、起动按钮、下行按钮、专用按钮。
1313⼿持编程器使⽤⼿册(中⽂).pdf 1313⼿持编程器使⽤⼿册1313⼿持编程器使⽤⼿册 (1)1.概述 (4)2.1313编程器操作 (6)连接 (6)编程器上电 (7)显⽰格式 (8)访问级别 (9)按键功能 (9)3.菜单架构 (13)菜单结构 (13)菜单项类型 (14)九⼤菜单 (15)4. 系统信息菜单 (16)5. 参数菜单 (17)参数菜单中的功能键 (18)6. 监控菜单 (20)监控菜单中的功能键 (20)7. 故障诊断菜单 (22)当前故障⽂件夹 (23)历史故障⽂件夹 (23)故障诊断菜单功能键 (24)8. 编程菜单 (25)“Save .cpf File”(保存.cpf⽂件) (26)“Restore .cpf File”(恢复.cpf⽂件) (29)9. 收藏菜单 (32)收藏菜单中的功能键 (33)在编程或监控菜单中使⽤“Add to” (33)访问收藏菜单 (34)10. ⼿持编程器设置菜单 (36)访问权限(Access Level) (37)语⾔(Language) (37)左⼿功能键(Left Handed Soft Key) (37)背光灯(Backlight) (37)按键⾳效(Keytone) (37)⾃动关机(电池供电)(Auto Poweroff battery) (38)⾃动关机(控制器供电)(Auto Poweroff ext) (38)向左按键退出菜单(Exit menus with left arrow) (38)允许截屏(Enable Screenshot) (38)电池电压低显⽰(Show only empty battery) (38)另存默认字段(Text for save as) (39)键盘使⽤帮助⽂本(Keyboard help text) (39)记录上次显⽰(Remember Last View) (39)按删除缓存⽂件(Delete Cache File) (39)⽇期和时间(Date & Time) (40)关于(About) (40)编程器设置菜单功能键 (40)11. ⽂件管理 (41)⽂件管理菜单中的功能键 (42)12. 绘图和⽇志 (43)⽇志 (44)绘图 (44)13. 键盘使⽤ (46)键盘显⽰的可变功能键 (46)14. 截屏 (48)15. 离线⼯作 (49)编程器未连接 (49)编程器连接控制器但控制器没上电 (50)编程器连上已经运⾏的控制器 (51)1.概述科蒂斯1313⼿持编程器⽤于配置科蒂斯电机控制系统。
一、手持编程器(GRP )硬件说明
手持编程器(GRP )主要适用于广州广日电梯工业公司的GRE 系统电梯。
GRP 体积小,重量轻,操作简易,操作人员可以通过GRP 监视电梯的运行状态、设置电梯的运行方式、读写电梯的内部数据等。
GRP 设有内部时钟,它的使用是有时效性的,到期后必须由公司总部提供的CDKEY 进行有效期的刷新才能继续使用。
这不仅提高电梯调试操作的简便性,还增强了技术的保密性。
下面是GRP 的外形结构图。
二、GRP 操作流程简介
(1) 显示开机画面
画面显示内容:GOLRI 、版本号、ID 号、使用截止日期 在截止日期前20天显示到期的剩余天数
电源
开关 OFF +15V +5V
对比度 调整钮
编程器 内部程 序读写
开关
+15V RST
ON OFF 背光 开关
充电
指示 电源 指示 LCD 显示 +15V 422 232 SCL RS232
- · 1 M 2 D 3 T 4 C 5 X 6 Y
C D FUNC。
日立电梯GHP手持编程器使用说明
GHP操作流程:
1) 把GHP与厅外检修柜XHP连接
2) 把电源开关拨至15V
3) 输入6位密码,按(ENTER)
4) GHP显示上次操作的电梯工号,如要对同一电梯进行操作(相同工号),则按
(EVTER),否则按(RUTERN)重新输入工号,确定工号后选择电梯型号(UAS II),按(EUTER)
直接进入操作菜单
GHP按键功能说明:
按键名称 功能 备注
FUNC 功能键 备用按钮
MODIFY 修改键 修改各种数据
CLEAR 清除键 1)删除错误的输入2)清除“专用运行”“层高测定”等
K/H/B 数制转换键 十,十六,二进制转换
MENU 菜单键 见下表菜单介绍
RETURN 快捷键 返回上级菜单
▲ 向上翻页键 向上翻页/减1/向上移动
▲ 向下翻页键 向下翻页/加1/向下移动
ENTER 确认键 确认或输入有效
START 开始键 起动
门止动 门止动键 门止动
● 小数点键 修改电梯规格表参数
— 负号键 修改电梯规格表参数
其他键 配合各功能键完成各种输入
GHP菜单介绍:
一级菜单 二级菜单 三级菜单 快捷键 备注
运行信息 楼层显示 MODE+0+ENTER
时间显示 MODE+1+ENTER
运行次数
速度显示 MODE+27+ENTER
运行模式 MODE+40+ENTER 显示当前电梯运行模式
运行设置 最低层 MODE+4+ENTER
中间层 MODE+5+ENTER
任意层 MODE+6+ENTER
最高层 MODE+7+ENTER
专用
设置 MODE+15+ENTER
取消 MODE+15+CLR
门止动
设置 门止动
取消
呼叫保持
设置 MODE+21+ENTER
取消 MODE+21CLR
取消设置
数据读写 主微机读写 MODE+22+ENTER 可对各类元件进行读,
写
SCLA读写 MODE+23+ENTER
主微机位显示 MODE+30+ENTER
SCLA数据位显示 MODE+31+ENTER
规格表修改
调试与试验 层高测定
设置 MODE+11+ENTER
取消 MODE+11+CLR
WD110%取消
设置 MODE+13+ENTER
取消 MODE+13+CLR
SDS试验 设置 MODE+14+ENTER
取消 MODE+14+CLR
高速减速距离 MODE+51+ENTER
中速减速距离 MODE+52+ENTER
上行停车距离 MODE+53+ENTER
下行停车距离 MODE+54+ENTER
称重初始化
关门
取消设置
故障读取 故障记录 第一次—第三十二次故障
故障详解 故障1-8
故障9-16
故障17-24
故障25-32
故障说明
下载故障记录
其他 联机
电梯型号
电梯工号
本梯型详细信息
帮助及说明
