移动通信位置更新流程

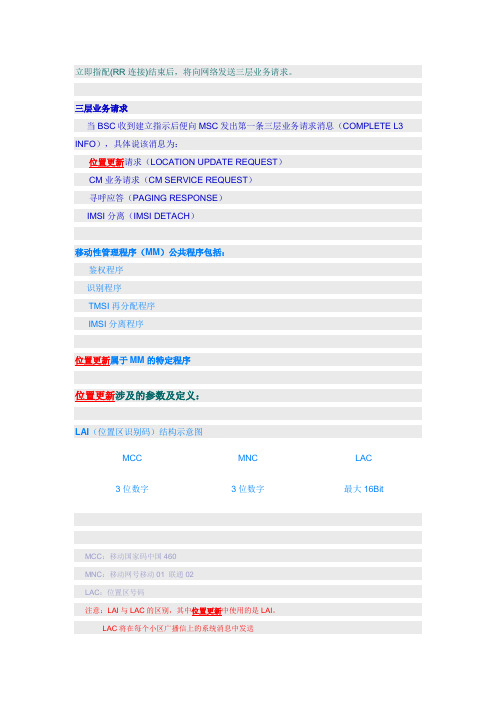

立即指配(RR连接)结束后，将向网络发送三层业务请求。

三层业务请求当BSC收到建立指示后便向MSC发出第一条三层业务请求消息（COMPLETE L3 INFO），具体说该消息为：CM业务请求（CM SERVICE REQUEST）寻呼应答（PAGING RESPONSE）IMSI分离（IMSI DETACH）移动性管理程序（MM）公共程序包括：鉴权程序识别程序TMSI再分配程序IMSI分离程序LAI（位置区识别码）结构示意图MCC MNC LAC3位数字3位数字最大16BitMCC：移动国家码中国460MNC：移动网号移动01 联通02LAC：位置区号码LAC将在每个小区广播信上的系统消息中发送message 3:小区识别CELLID+LAI区识别+控制信道描述 +小区选择+小区选择参数+RACH控制参数message 4AI区识别+小区选择参数+RACH控制参数+CBCH信道描述+CBCH移动配置LAC位置区划分原则：保证不会产生寻呼负荷过高的前提下尽量降低位置更新次数。

LAC位置区设置经验：位置区设置过小，移动台位置更新过程增多，系统信令流量增大。

位置区设置过大，寻呼信道负荷过重，同时也将增加Abis接口上的信令流量。

强制登记：当移动台进行小区重选后，发现SIM卡中位置区与小区广播的位置区（LAI）不同时，移动台需把这种变化通知给网络。

当称动台由一个位置区移动到另一个位置区时，必须在新位置区进行登记，也就是说当移动台发现存储器中的LAI与接收到的当前小区的LAI不同，就需进行位置更新。

位置更新分类（根据网络对位置更新的标识不同）：正常位置更新（越位置区位置更新）周期性位置更新（T3212更新）IMSI附着（用户开机时进行）注：位置更新请求（LOCATION UPDATING REQUEST）中位置更新类型信息单元将分别指示进行何种类型的位置更新。

正常位置更新（越位置区位置更新）启动原因：VLR中MS的状态未知MS从一个LAI小区重选至另外一个LAI小区VLR内部位置更新VLR内部位置更新不需要提供IMSI号码，在VLR中进行，不需要通知HLR.位置更新请求[1]在初始化过程中，MS向网络发送的SABM帧携带的初始化报文中注明接入原因为位置将发起HLR更新。

移动通信基站搬迁及拆除流程移动通信基站搬迁及拆除流程移动通信基站搬迁及拆除是指将旧的基站设备搬离并拆除，再将新的基站设备安装并投入使用的过程。

以下是移动通信基站搬迁及拆除的一般流程：1. 规划与准备阶段审查旧基站的状况和设备使用年限，决定是否需要搬迁或拆除。

确定新基站的选址、设备需求和布局。

索取必要的许可证和文件，例如建筑许可证、电信许可证等。

2. 设备调试与在新基站选址上建设基站塔架或架设天线支架。

安装新的通信设备并与相关网络进行连接。

进行基站设备的调试和，确保设备运行正常。

3. 基站数据迁移在新基站设备上设置相应的参数，使其与旧基站设备的通信方式相同。

迁移旧基站中的通信数据，包括呼叫记录、用户数据等。

进行数据验证和，确保数据迁移的准确性和完整性。

4. 基站连线与调试与运营商的核心网进行连线，确保基站与核心网络的正常通信。

对基站设备进行调试，基站硬件和软件的稳定性和性能。

5. 切换和验收断开旧基站设备与核心网络的连接，停止旧基站的运行。

启动新基站设备，与核心网络建立连接，启动新基站的运行。

进行基站切换和网络验收，确保新基站的正常运行和通信质量。

6. 旧基站设备拆除断电并拆除旧基站设备，包括天线、机柜、输电线路等。

安全处理旧设备产生的废弃物，遵守环境保护规定。

进行相关设备和材料的清退、报废和处置手续。

以上是移动通信基站搬迁及拆除的一般流程，具体流程可能因地区和运营商的要求而有所差异。

在整个过程中，需要注意安全性、数据完整性和环境保护等方面的问题，确保基站的顺利迁移和拆除。

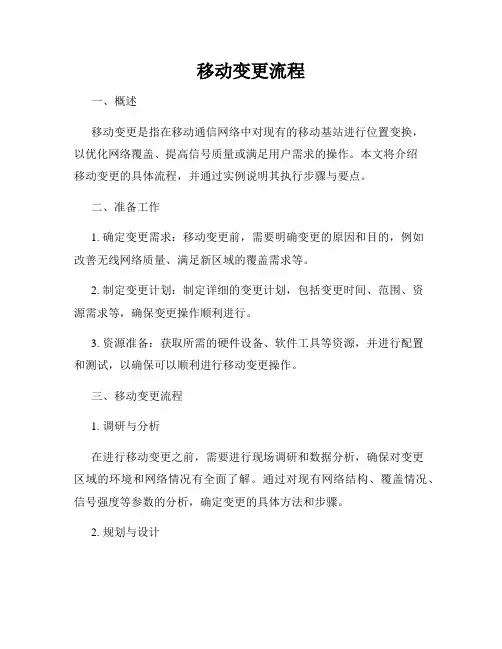

移动变更流程一、概述移动变更是指在移动通信网络中对现有的移动基站进行位置变换，以优化网络覆盖、提高信号质量或满足用户需求的操作。

本文将介绍移动变更的具体流程，并通过实例说明其执行步骤与要点。

二、准备工作1. 确定变更需求：移动变更前，需要明确变更的原因和目的，例如改善无线网络质量、满足新区域的覆盖需求等。

2. 制定变更计划：制定详细的变更计划，包括变更时间、范围、资源需求等，确保变更操作顺利进行。

3. 资源准备：获取所需的硬件设备、软件工具等资源，并进行配置和测试，以确保可以顺利进行移动变更操作。

三、移动变更流程1. 调研与分析在进行移动变更之前，需要进行现场调研和数据分析，确保对变更区域的环境和网络情况有全面了解。

通过对现有网络结构、覆盖情况、信号强度等参数的分析，确定变更的具体方法和步骤。

2. 规划与设计根据调研结果，确定移动变更的规划和设计方案。

包括确定新的基站位置、设置天线方位、频率配置等，以及调整现有设备的参数和配置。

3. 准备与测试在执行移动变更操作之前，需要进行准备工作和测试，确保所需设备正常工作，并评估变更对网络性能的影响。

包括调试和测试所需设备、检查天线及电缆连接、进行设备性能测试等。

4. 变更操作进行移动变更操作时，需要严格按照设计方案和操作指南进行，确保正确的操作步骤和参数设置。

包括安装基站设备、连接天线和电源、调整设备参数等。

5. 现场测试与优化移动变更完成后，需要进行现场测试和优化，以确保变更后的网络质量和性能满足要求。

包括测试通信质量、检查覆盖范围、优化信号干扰等。

6. 系统验收与完善在确保移动变更达到预期效果后，进行系统验收，并根据实际情况对变更操作进行总结和完善，以提高变更操作的效率和质量。

四、案例分析以某城市的移动网络优化为例，需对某个区域内的基站进行位置变更，以提高网络覆盖和信号质量。

1. 调研与分析在现场进行调研，了解该区域的地理情况、人口密度和建筑结构等。

浅谈移动网的位置更新失败的原因分析摘要：本文主要介绍了移动通信网络中位置更新的几种方式，以及针对位置更新被拒绝的原因进行了重点分析。

关键词：位置更新；种类；拒绝；原因值中图分类号：tn929.5 文献标识码：a 文章编号：1674-7712 （2013） 08-0000-01一、前言在移动通信网络系统中，位置更新流程是一个关键的流程，其位置更新的成功率的高低直接影响用户的感受度以及对公司网络的认知度。

所以提高网络的位置更新成功率是维护移动网络的一项重要职责，本文主要针对移动交换网络的位置更新种类以及位置更新的失败原因进行了重点分析。

二、位置更新种类移动位置更新分为三个主要流程：正常位置更新、imsi附着位置更新、周期性位置更新。

详见如下：（一）正常位置更新，当手机空闲时，它是从距离最近的基站接受广播信息，包括如位置区消息等各种信息，当手机从系统中接受到的lai和sim卡中的lai不同时，手机启动位置更新程序，并把新的lai区数据存入sim卡，当手机从一个位置区移动到另一个位置区时，就会发生这种位置更新。

（二）imsi附着位置更新，它是采用imsi进行位置更新的，当手机关机时，vlr除去以前设定的imsi标志，置为分离标志，当此用户开机的时候，如果位置区没有变，此时通过imsi附着流程发起位置更新。

（三）周期性位置更新，也就是手机每隔一定时间主动登记一次，如果在规定时间内没有接收到手机发送的周期性登记信息，那么系统将自动认为该手机已经关机或者移出服务区，然后在msc/vlr中置为分离标志。

只有当再次接收到正确的周期性登记信息后再将它改写成“附着”状态。

三、位置更新拒绝原因此三种位置更新的流程基本相同，只是某些细节的不同，如果网络侧接受位置更新，那么网络侧将向ms回应location updating accept消息。

而如果网络侧拒绝用户接入，则网络侧将向ms回应location updating reject消息，ms在收到此消息后，同时存储被拒绝原因，进入位置更新拒绝状态。

位置更新切换----流程A接口 2008-12-04 19:11:27 阅读228 评论0 字号：大中小订阅位置更新是修改VLR和HLR内数据库的过程，当然，只有在MS移动更改VLR 区时，HLR内的数据库才会被修改。

位置更新发生条件：1）当MS开机时,MS启动IMSI配属程序，换句话说，MS通知移动网络它进入激活状态。

当MS关机时，VLR除去以前设定的IMSI标志。

2）当MS处于空闲状态时，它时时从距离最近的基站（距离最近的BTS中的BCCH）接受广播信息，包括如位置区消息等的信息。

MS将从BCCH接受到的 LAI 和SIM卡中的LAI相比较，如果它们不同，MS启动位置更新程序，并修改成新的位置区信息，存入SIM卡。

当MS从一个位置区移动到另一个时，会发生这种位置更新。

3） MS中的SIM卡内存有周期位置更新时间，MS通过这个时间值周期性地启动位置更新程序。

周期位置更新时间参数由网络维护人员来定义。

为了启动位置更新程序，MS必须对本身进行鉴别，可以通过以下两种方式进行：1）用IMSI鉴别；2）用TMSI和LAI进行鉴别。

通过TMSI+LAI，VLR可以发现移动用户的IMSI。

如果VLR间的位置更新出现问题，目的地VLR会从HLR修改移动用户数据，并将结果返回HLR。

目的地VLR用移动用户的IMSI指向HLR。

为此，在MSC中必须建立起连接IMSI到 HLR 地址的分析，这个分析我们称为IMSI分析。

MSC/VLR不能依靠TMSI+LAI鉴别移动用户，IMSI通过无线方式进行发送。

当位置更新发生时，MS在以下情况时将IMSI传送给MSC：1） MS用新的SIM卡首次开机；2） MS移动到另一个PLMN区；3） MS移动到另一个VLR区，并且初始VLR重启动（复位）；4） VLR删除MS；另外，MS也可从SIM卡将TMSI和LAI发送给MSC，通过无线方式发送TMSI 比发送IMSI给MSC更安全。

GSMBSS信令消息诠释——位置更新流程目录GSMBSS信令消息诠释－位置更新流程骆瑛（162429）关键词：位置更新协议信令摘???要：信令就如同设备之间的语言，设备之间的正常运行都是建立在这种语言也就是信令的正常交互基础之上的。

正如不同的国家使用不同的语言，不同的语言又使用不同的语法一样，在通信网中，不同的接口使用不同的信令，不同的信令又对应使用不同的协议。

因此信令是建立在协议基础之上的，而读懂了信令就读懂了设备之间的语言，就能清楚的明白系统是如何进行通讯的，特别为通040808080858BSSM900／3G1.图错误！未指定顺序。

位置更新流程2. 信令流程详解(1). C hannelRequestMS在空中接口的接入信道上（RACH上）向BTS发送ChannelRequest（（该消息内含接入原因值为位置更新）。

该消息里的字段描述如下：●TransparentIndicatorTransparent-indicator显示“non-transparent-message”说明这条消息对BSS是不透明传输的，也就是BSC 和BTS要处理这条消息。

●ChannelType协议0858-860的9.3.1 ChannelNumber定义如下代●RA （查协议RA（个字，起请求的MS，还需要根据Um接口上UA应答消息判断（见后面相关内容）。

下表中的”X”表示的是RandomReference字段，根据前面的3～6比特，根据这个字段，系统就能知道发起信道请求的原因值了。

比如我们可以查出，信令里的对应下表中的EstablishmentCause为000xxxxx或0000xxxx的因为位置更新而发起的信道请求NECI(newestablishmentcausesindication)，也叫“半速率指示”。

为0时：Newestablishmentcausesarenotsupported，为1时：Newestablishmentcausesaresupported。

位置更新的定义和工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!位置更新是指移动设备或其他定位设备通过各种方式获取并传输其当前地理位置信息的过程。

信令过程表通话建立（主Page—1、被叫P—2、紧急呼叫P—3）、呼叫释放（手机先挂、后挂P—4）、位置更新P—5、呼叫重建P—5、DTMF协议控制P—6通话建立（手机作主叫）信令过程说明RR层连接建立RACH—UL：CHANNEL _REQUEST内容：建立原因和随机参考值（RAND）原因：MS发起呼叫、紧急呼叫、呼叫重建和寻呼响应等；RAND：有5 位，用来区别不同MS所发起的请求。

AGCH—DL：IMMEDIA TE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH）RR连接建立MM层连接的建立CCCH—UL：CM SERVICE_REQUEST 请求业务如电路交换连接、短信业务等SDCCH—DL：AUTH_REQUEST 鉴权请求SDCCH—UL：AUTH_RESPONSE 鉴权响应SDCCH—DL：CIPHERING_REQUEST 加密命令SDCCH—UL：CIPHERING_COMPLETE 加密完成CC层连接的建立SDCCH—UL：SETUP 请求建立呼叫内容：呼叫请求的业务种类及MS发送方式、编码标准等SDCCH—DL：CALL _PROCEEDINGSDCCH—DL：ASSIGNMENT_COMMANDSDCCH—UL：ASSIGNMENT_COMPLETE系统接受请求后开始处理呼叫分配TCH分配确认SDCCH—DL：ALERTING 振铃音SDCCH—DL：CONNECT 用户摘机或连接消息SDCCH—UL：CONNECT_ACKNOWLEDGE 连接确认，表示MS接受连接通话建立（手机作被叫）RR层连接建立CCCH—DL：PAGING_REQUEST 呼叫请求，触发信道接入内容：被叫用户的TMSI、IMSI等RACH—UL：CHANNEL _REQUEST内容：建立原因和随机参考值（RAND）原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等；RAND：有5 位，用来区别不同MS所发起的请求。

满足以下条件进行位置更新：MS进入新的LAC区或开机、关机、周期性位置登记。

当MSC/VLR没有用户鉴权数据的时候，需要到HLR取鉴权数据，鉴权过程见下图：位置更新信令流程：位置更新过程.1 位置更新概述满足以下条件进行位置更新：MS进入新的LAC区或开机、关机、周期性位置登记。

3.1.1 IMSI附着（Attach）当MS开机时,执行IMSI Attach过程，有以下步骤:1．MS向网络发送一个IMSI Attach消息，表明它已经变为空闲模式。

2．VLR判断是否有该用户已经存在的记录，如果没有，VLR联系用户所属的HLR请求拷贝用户的注册信息。

3．VLR更新用户状态至空闲。

4．发送确认信息到MS。

图4-3-1 IMSI ATTACH过程如果当MS关机后用户改变了所处的位置区，IMSI Attach过程可以使MS做位置更新。

在IMSI Attach过程中，VLR判断MS目前所在的位置区与存储在MS注册信息里的是否相同，如果不同则VLR更新用户的LAC。

3.1.2从网络分离（Detach）从网络分离分为以下三种：✧IMSI分离：IMSI detach向网络表明MS已经关机。

关机时MS向网络发送IMSI Detach信息，网络接收后VLR把该IMSI标记为Detached。

不需要通知HLR也不需要向MS发送确认信息。

✧隐含分离：如果MS向系统发送IMSI Detach信息时无线信道质量较差，系统可能无法解码。

因为系统不会向MS发送确认信息，所以MS就不做更多的尝试去发送。

这种情况下，系统仍然认为MS是Attach，如果采用周期登记时，系统就会很快知道MS是Detach的，然后VLR 执行Implicit Detach，把MS标记为Detach。

✧MS PURGING：MS Purging是用来通知HLR：VLR要删除用户记录。

HLR会把该用户标记为MS Purged 并把它当作不可及用户。

这省略了不必要的网络信令过程和数据库查询。

第4章位置更新具体信令流程4.1 概述在GSM系统中有三个地点需要明白位置信息，即HLR、VLR和MS。

当那个信息发生变化时，需要保持三者的一致，由位置更新流程实现。

位置更新流程是位置治理中的要紧流程，总是由MS发起。

位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。

正常位置更新用于更新网络侧关于MS的位置区信息，LOCATIONUPDATING REQUEST消息中包含位置更新流程的类型信息。

在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立要求的响应。

为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter计数器。

在MS开机或SIM卡刚插入时，该计数器清零。

MS中要保持一个"forbidden location areas for roaming"表和一个"forbiddenlocation areas for regional provision of service"表。

MS关机或SIM卡拔出时，将这两个表删除。

当MS收到位置更新拒绝消息，其缘故值为"Roaming notallowed in this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新要求的LAI要加到相应的表中。

这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。

成功的进行位置更新后，MS在SIM卡中置UPDATED状态位（UPDATED状态讲明最后一次位置更新要求成功，同时现在LAI、TMSI，加密的密钥和加密序列号都应该储存在SIM卡中），并储备新的位置区信息。

4.2 位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程差不多相同（不同之处在下面各小节中详细描述），流程如下图：B T S B SC M S C图4-1位置更新流程(1) MS在空中接口的接入信道上向BTS发送Channel Request（该消息内含接入缘故值为位置更新）；(2) BTS向BSC发送Channel Required消息；(3) BSC收到Channel Required后，分配信令信道，向BTS发送ChannelActivation；(4) BTS收到Channel Activation后，假如信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送Channel Activation Acknowledge；(5) BSC通过BTS向MS发送Immediate Assignment Command；(6) MS发SABM帧接入；(7) BTS回UA帧进行确认；(8) BTS向BSC发Establishment Indication，该消息中包含了LocationUpdate Request消息内容；(9) BSC建立A接口SCCP链接，向MSC发送Location Update Request，该消息中包含了当前小区的CGI信息；(10) MSC向BSC回链接确认消息；(11) MSC向MS回位置更新同意消息，讲明位置更新成功；(12) 在网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13) 若MSC侧选择“位置更新时分配TMSI”为否，则在位置更新的过程中，MS没有“TMSI Reallocation Complete”消息的上报。

第4章位置更新4.1 概述在GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。

当这个信息发生变化时，需要保持三者的一致，由位置更新流程实现。

位置更新流程是位置管理中的主要流程，总是由MS发起。

位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。

正常位置更新用于更新网络侧对于MS的位置区信息，LOCATION UPDATINGREQUEST消息中包含位置更新流程的类型信息。

在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立请求的响应。

为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter 计数器。

在MS开机或SIM卡刚插入时，该计数器清零。

MS中要保持一个"forbidden location areas for roaming"表和一个"forbiddenlocation areas for regional provision of service"表。

MS关机或SIM卡拔出时，将这两个表删除。

当MS收到位置更新拒绝消息，其原因值为"Roaming not allowedin this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。

这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。

成功的进行位置更新后，MS在SIM卡中置UPDATED状态位（UPDATED状态表明最后一次位置更新请求成功，同时此时LAI、TMSI，加密的密钥和加密序列号都应该保存在SIM卡中），并存储新的位置区信息。

4.2 位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不同之处在下面各小节中详细描述），流程如下图：图4-1位置更新流程(1) MS在空中接口的接入信道上向BTS发送Channel Request（该消息内含接入原因值为位置更新）；(2) BTS向BSC发送Channel Required消息；(3) BSC收到Channel Required后，分配信令信道，向BTS发送ChannelActivation；(4) BTS收到Channel Activation后，如果信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送Channel ActivationAcknowledge；(5) BSC通过BTS向MS发送Immediate Assignment Command；(6) MS发SABM帧接入；(7) BTS回UA帧进行确认；(8) BTS向BSC发Establishment Indication，该消息中包含了Location UpdateRequest消息内容；(9) BSC建立A接口SCCP链接，向MSC发送Location Update Request，该消息中包含了当前小区的CGI信息；(10) MSC向BSC回链接确认消息；(11) MSC向MS回位置更新接受消息，表明位置更新成功；(12) 在网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13) 若MSC侧选择“位置更新时分配TMSI”为否，则在位置更新的过程中，MS没有“TMSI Reallocation Complete”消息的上报。

无线传感器网络中的移动通信与位置更新方法无线传感器网络（Wireless Sensor Network，WSN）是一种由大量分布式传感器节点组成的网络系统，用于收集、处理和传输环境中的信息。

随着无线通信技术的发展，移动通信在WSN中扮演着重要的角色。

本文将探讨无线传感器网络中的移动通信和位置更新方法。

一、移动通信的意义和挑战移动通信在WSN中的意义不言而喻。

首先，移动通信可以实现节点之间的信息交互和协作，提高网络的覆盖范围和数据传输效率。

其次，移动通信可以应对环境的变化和节点的故障，保证网络的稳定性和可靠性。

然而，移动通信也面临着一些挑战。

比如，节点的移动性会导致网络拓扑的不稳定性，增加网络维护和管理的复杂度；同时，移动通信还会消耗节点的能量，影响网络的寿命。

二、基于节点传感器数据的位置更新方法在WSN中，节点的位置信息对于网络的拓扑控制和路由决策非常重要。

节点位置的准确性和实时性直接影响网络的性能和效果。

因此，基于节点传感器数据的位置更新方法成为研究的热点之一。

1. 基于信号强度的位置更新方法信号强度是一种常用的位置信息指标，可以通过节点之间的信号传输和接收来估计节点的相对位置。

该方法的基本原理是，节点之间的信号强度与距离成反比。

通过测量节点之间的信号强度，可以推断节点的相对位置。

然而，由于环境的复杂性和信号传播的不确定性，基于信号强度的位置更新方法存在一定的误差和不确定性。

2. 基于距离测量的位置更新方法距离测量是一种直接测量节点之间距离的方法，可以通过节点之间的时间差或信号传播速度来计算节点的相对位置。

该方法的优点是准确性高，但需要节点之间进行协作和同步，增加了网络的复杂性和开销。

三、基于移动节点的位置更新方法除了基于节点传感器数据的位置更新方法外，还可以利用移动节点来更新网络中节点的位置信息。

1. 基于移动节点的位置测量方法移动节点可以通过在网络中移动和感知节点位置来测量节点的位置信息。
