随着科技的发展，电力已经成为我们日常生活中不可或缺的一部分。

家庭电路作为电力供应的核心，它的安全和稳定性对于我们的生活至关重要。

为了加深对家庭电路的理解和应用，下面将提供一些练习题，帮助大家巩固相关知识。

1. 家庭电路中的三线制是指什么？请简要解释。

2. 家庭电路中的主线和分支线的作用分别是什么？
3. 家庭电路中的保险丝和漏电保护器有什么作用？它们之间有何区别？
4. 家庭电路中的电路断路器是如何工作的？请解释其工作原理。

5. 家庭电路中的接地线有什么作用？为什么我们需要对家庭电路进行接地？
6. 家庭电路中的插座和开关是如何连接的？请简要描述。

7. 家庭电路中的电线选择有什么要求？请列举几个常见的电线规格及其用途。

8. 家庭电路中的电线敷设有何要求？请简要说明。

9. 家庭电路中的过载和短路是常见的故障类型，你知道如何应对吗？请列举几种解决方法。

10. 家庭电路中的灯泡和电器设备如何连接？请简要描述。

以上是一些关于家庭电路的练习题，希望能帮助大家加深对家庭电路的理解。

在回答这些问题时，可以结合自己的实际经验和相关知识进行思考。

同时，我们也要时刻保持对电力安全的重视，遵守相关的安全规定，确保家庭电路的正常运行和使用。

家庭电路的安全和稳定性是我们生活中必须要关注的重要问题。

通过不断学习和练习，我们可以更好地掌握家庭电路的知识和技能，提高对电力安全的认识
和应对能力。

希望大家在日常生活中能够正确使用电力，保护自己和他人的安全。

祝愿大家学习进步，生活幸福安康！。

家庭电路练习题1. 问题描述：家庭电路是我们日常生活中不可或缺的一部分。

为了更好地理解家庭电路的原理和应用，我们来进行一些有趣的练习。

以下是几个家庭电路练习题，希望你能够仔细思考并给出解答。

2. 练习题一：并联电路假设有两个电阻分别为R1 = 20 Ω 和R2 = 30 Ω 的电器，并联连接到一个电压为 U = 120 V 的电源上。

请回答以下问题：a) 计算总电阻 Rt。

b) 计算电流总强度 It。

c) 计算通过 R1 的电流强度 I1 和通过 R2 的电流强度 I2。

d) 计算通过 R1 的功率 P1 和通过 R2 的功率 P2。

e) 计算总功率 Pt。

3. 练习题二：串联电路现在考虑另外一个有两个电阻R3 = 50 Ω 和R4 = 40 Ω 的电器串联连接到相同电压 U = 120 V 的电源上。

请回答以下问题：a) 计算总电阻 Rt。

b) 计算电流总强度 It。

c) 计算通过 R3 的电流强度 I3 和通过 R4 的电流强度 I4。

d) 计算通过 R3 的功率 P3 和通过 R4 的功率 P4。

e) 计算总功率 Pt。

4. 练习题三：混合电路现在我们将并联电路和串联电路结合起来形成一个混合电路。

考虑电源电压为 U = 120 V，其中有一个并联电路，包含电阻R1 = 20 Ω 和R2 = 30 Ω；另外还有一个串联电路，包含电阻R3 = 50 Ω 和R4 = 40 Ω。

请回答以下问题：a) 计算整个混合电路的总电阻 Rt。

b) 计算整个混合电路的电流总强度 It。

c) 计算通过 R1、R2、R3 和 R4 的电流强度 I1，I2，I3 和 I4。

d) 计算通过 R1、R2、R3 和 R4 的功率 P1，P2，P3 和 P4。

e) 计算整个混合电路的总功率 Pt。

5. 结论：通过解答上述家庭电路练习题，我们可以更好地理解电路中的电阻、电流和功率之间的关系。

家庭电路是由各个电器组成的复杂网络，我们需要考虑串联和并联的情况，才能准确计算出总电阻、总电流和总功率。

人教版九年级物理全一册《19.1家庭电路》同步测试-附答案一、单选题：本大题共5小题，共10分。

1.如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是( )A. a线和b线间的电压是36VB. 开关串联在火线与灯泡L之间C. 电能表是测量家庭电路中用电器总功率的仪表D. 台灯与电视机接入电路时，是串联关系2.如图所示是家庭电路的部分示意图，图中(1)、(2)、(3)内的元件分别是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 总开关、电能表、保险装置D. 保险装置、总开关、电能表3.一种试电笔的构造如图所示，下列说法正确的是( )A. 当氖管发光时有微弱电流通过人体B. 使用试电笔时手不要接触金属笔卡C. 使用试电笔时手可以接触金属笔尖D. 试电笔中的电阻可以用铁丝代替4.如图所示是家用的插线板，不按开关按钮时，插线板上的指示灯不发光，插孔不能提供工作电压；而按下开关按钮时，指示灯发光，插孔可以提供工作电压。

如果指示灯损坏，不影响其它插孔的正常使用。

下列说法正确的是( )A. 指示灯和每个插孔之间是串联的B. 开关按钮应安装在插线板的干路上，接在火线或零线上都可以C. 如果不小心用导线将插孔L与N连通，会导致家庭电路中的保险丝熔断D. 按下开关按钮，将测电笔插入E孔后氖管会发光5.如图所示是某家庭电路的正确连接示意图。

现将洗衣机接入三孔插座，在安全用电原则下，下列说法正确的是( )A. a点所在的电源线是火线B. 开关S可以与灯泡L互换位置C. 空气开关只能安装在b点D. 灯泡L与洗衣机是串联的二、填空题：本大题共4小题，共8分。

6.用试电笔可辨别火线和零线，使氖管发光的是_________(选填“零”或“火”)线。

如图所示的两种握法，其中正确的是_________(选填“甲”或“乙”)。

图丙中，电路中画“×”表示断路之处，并关闭合后，用测电笔测试A点，氖管___________(选填“会”或“不会”)发光。

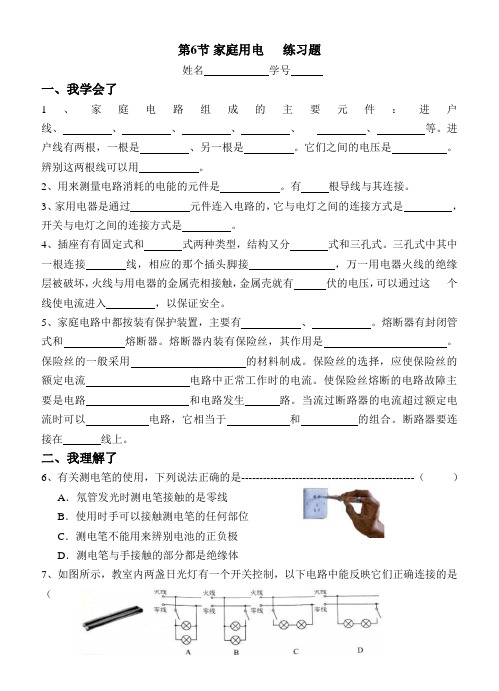

第6节家庭用电练习题姓名学号一、我学会了1、家庭电路组成的主要元件：进户线、、、、、、等。

进户线有两根，一根是、另一根是。

它们之间的电压是。

辨别这两根线可以用。

2、用来测量电路消耗的电能的元件是。

有根导线与其连接。

3、家用电器是通过元件连入电路的，它与电灯之间的连接方式是，开关与电灯之间的连接方式是。

4、插座有有固定式和式两种类型，结构又分式和三孔式。

三孔式中其中一根连接线，相应的那个插头脚接，万一用电器火线的绝缘层被破坏，火线与用电器的金属壳相接触，金属壳就有伏的电压，可以通过这个线使电流进入，以保证安全。

5、家庭电路中都按装有保护装置，主要有、。

熔断器有封闭管式和熔断器。

熔断器内装有保险丝，其作用是。

保险丝的一般采用的材料制成。

保险丝的选择，应使保险丝的额定电流电路中正常工作时的电流。

使保险丝熔断的电路故障主要是电路和电路发生路。

当流过断路器的电流超过额定电流时可以电路，它相当于和的组合。

断路器要连接在线上。

二、我理解了6、有关测电笔的使用，下列说法正确的是------------------------------------------------（）A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．测电笔不能用来辨别电池的正负极D．测电笔与手接触的部分都是绝缘体7、如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（）8、根据表中所提供的数据，可以确定适宜制作保险丝的是---------------------（）A．铅B．铜C．铁D．钨9、小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是----------------------------------------（）A. “跳闸”的原因是接线板中的电路发生了断路B. “跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联10、如图是电热水器、洗衣机等用电器使用的三脚插座和插头，它们可以使用电器外壳地，这样做的目的是----------------------------------------------------------------------------( ) A．延长使用寿命B．使其正常工作C．防止触电D．节约用电11、电工师傅带着徒弟要在家庭电路中安装一盏螺丝口电灯和插座，徒弟看了看灯泡、开关和插座后对师傅说，可以有四种安装方法，并画出连线图如图所示。

《家庭电路》专题练习【练习1】如下是教室一个开关控制两个灯泡的简化图，将图连接完整。

【练习2】途途家的电路简化后如图所示，由该电路可知 ( )A. a线是零线，b线是火线B. 电能表是用来测量用电器总功率的C， 电路中的用电器都是并联在电路中的D、 三孔插座中上边的那个孔可以不接地【练习3】如图所示的甲、乙两个电路中，开关闭合后， 电线燃烧起来， 甲发生的原因是用电器的 过大，乙发生的原因是 。

【练习4】下列现象中，可能．引起家中的空气开关自动切断电路的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰一③电路中增加了大功率的用电器④灯丝烧断A. ①②B.②③C. ②④D.①③【练习5】如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试a、b、c、d 各点，若出现下列情况时，判断电路的可能故障：(1) 试电笔只在a、d点发光: ;(2) 试电笔只在b点不发光： ；(3) 试电笔在a、b、c、d各点都发光:。

【练习6】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。

若仅有一处发生断路，则该处可能是( )A . 熔丝处B . P、 M 间某处C . M、 N 间某处D . N、Q 间某处【练习7】在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。

若电路中只有一处故障，则故障可 能是 ( )A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D . 插座短路、【练习8】如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀正常发光；当只闭合S₁时，L₀不发光；当只闭合S₁时，L₀和L₁发光都偏暗。

则下列判断正确的是(四只灯泡的额定电压均为 220V) ( )A.灯泡 L₁所在支路正常B.灯泡L₁所在支路断路C.灯泡L₁所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正 常发光【练习9】下列图示情况可能会发生触电事故的是 ( )A .甲、 乙B . 甲、 丙C.乙、 丙 D . 甲、 丁【练习10】如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A. 甲B. 乙、 丙C.甲、 丙 D . 甲、 乙、 丙。

家庭电路相关练习题1. 电路计算问题a) 在一个家庭电路中，电压为220V，电流为2A，请计算电阻的阻值。

b) 一个电阻的阻值为10欧姆，通过电路流过的电流为5A，请计算电路中的电压是多少。

2. 并联电路问题在一个家庭电路中，有两个并联电阻：R1 = 15欧姆，R2 = 20欧姆。

求解以下问题：a) 请计算这个并联电路的总电阻。

b) 如果电路中的电流为3A，请计算电路中的电压是多少？3. 串联电路问题在一个家庭电路中，有两个串联电阻：R1 = 12欧姆，R2 = 18欧姆。

解答以下问题：a) 请计算这个串联电路的总电阻。

b) 如果电路中的电压为240V，请计算电路中的电流是多少？4. 电功率问题一个家庭电路中的电源电压为220V，电阻为10欧姆。

请计算以下问题：a) 请计算电流的大小。

b) 请计算电路中的电功率。

5. 安全问题在家庭电路中，使用电器时应当注意安全。

以下是一些相关问题：a) 你在家中使用吹风机时突然感到电流通过你的身体，请说明可能的原因以及遇到这种情况应该怎么做。

b) 当你在家中使用电热水壶时，如果电热水壶的电线被水泡湿了，请阐述可能的风险以及应该如何安全处理。

6. 保险丝问题在家庭电路中，保险丝是起到过载保护的重要组件。

以下是一些相关问题：a) 请解释保险丝的工作原理以及其在家庭电路中的作用。

b) 如果你家中的电路过载了，保险丝会起到怎样的作用？总结：通过以上练习题，你可以更好地理解和应用家庭电路中的基本概念和原理。

同时，了解家庭电路的基本知识也有助于我们在日常生活中正确且安全地使用电器设备。

希望你通过这些练习题能够加深对家庭电路的理解，并能够应用到实际生活中。

浙教版八年级下册第一章第6节家庭电路【同步练习】一、选择题1．（2022·辽宁鞍山中考）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。

用试电笔检测插座的左、右两孔，氖管均不亮。

则电路中的故障可能是（）A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A、B两点间断路2．（2022·广西河池中考）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。

若电路中只有一处故障，则可能是（）A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路3．（2022·辽宁锦州中考）如图所示是小明设计的部分家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电要求B．若保险丝熔断，可以用铜丝替换C．闭合开关，若灯泡不亮，一定是灯泡短路D．三孔插座的连接符合安装要求4．（2022·湖南娄底中考）关于安全用电，下列说法正确的是（）A．家庭电路中各用电器都是串联在电路中工作的B．控制用电器的开关应接在该用电器和零线之间C．用试电笔辨别火线和零线时，手要接触笔尾金属体D．当干路中的电流过大时，漏电保护器就会自动切断电路5．（2022·湖北中考）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（）A．图中A与零线相连，B与火线相连B．将试电笔插入C孔，其氖管会发光C．若指示灯断路不能发光，则插孔不能提供工作电压D．若A、B两孔发生短路，则其它插孔仍可提供工作电压6．（2022·辽宁本溪中考）如图所示的家庭电路，三孔插座连接正确，①和①为电灯和开关所在位置，闭合开关电灯正常工作。

下列说法正确的是（）A．①处应接开关B．电能表应接在空气开关后C．若开关短路，空气开关会切断电路D．用试电笔接触a孔中的金属片，氖管会发光7．（2022·浙江湖州中考）如图是小明家家庭电路的一部分。

家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。

3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。

如右图是涂涂家庭电路，闭合开关,灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。

由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。

1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。

若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。

《家庭电路》练习◆基础题1.在家庭电路中,用试电笔辨别输电线时,能使氖管发光的是________线。

为确保安全用电,控制用电器的开关必须安装在________(填“火”“零”或“地”)线上,电饭锅、电冰箱等使用三孔插座,其中一个插孔能将用电器的金属外壳与________连接起来。

2.如图所示,电路中打×处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C点,则不能使试电笔氖灯发光的点是________。

若故障排除后,闭合开关,灯泡正常发光,再用试电笔测A点,试电笔氖灯________(填“能”或“不能”)发光。

3.图1是小明家洗衣机旁的墙壁上的两孔插座,但洗衣机的电源线上是图2所示的三脚插头,无法正常插入插座中。

小明用钳子把三角插头上的脚“1”折断后,把另外两个脚扭平行,顺利地插入了两孔插座内,这样做洗衣机________(填“能”或“不能”)工作,这样的做法产生的后果是:在________的情况下,会发生触电事故。

◆能力题4.如图为某同学设计的部分家庭电路示意图,其中电器元件连接错误的是( )A.空气开关B.二孔插座C.带开关的灯泡D.三孔插座5.如图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用用试电笔插进插座的两孔,氖管均发光。

造成这一现象的原因是( )A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏电灯的灯丝断了6.如图,甲是插线板,请将乙图的内部电路连接完整。

要求:在开关断开时插线板上的指示灯不发光,插孔不能提供工作电压;在开关闭合时指示灯发光,插孔可提供工作电压,若指示灯损坏,开关闭合时插孔也能提供工作电压。

参考答案◆基础题1.火火大地2.C 能3.能洗衣机外壳漏电◆能力题4.C5.B6.如图所示。

初三物理家庭电路经典练习题1.在家庭电路中，当灯的数量变化时，会引起电路上总电阻的变化。

正确答案为C，亮着的灯的个数越少时电路中的总电阻越小。

2.家庭电路中的保险丝熔断了可能有多种原因，但不可能是保险丝的规格不符合规定的要求。

正确答案为C。

3.发生短路时，电路中的电阻很小，电流很大，电压也很大。

正确答案为B。

4.在220V的电路上装有额定电流为5A的保险丝，最多能装接“220V 40W”的电灯28盏。

正确答案为B。

5.在图17-3所示的电路中，安装错的元件是插座a。

正确答案为B。

6.人站在绝缘凳上，一只手接触火线，另一只手接触零线不会造成触电事故。

正确答案为D。

7.安装照明电路时，保险盒、电灯开关都应接在零线上；螺口灯座的螺旋套只准接在零线上；接大功率用电器的插座，通常在连接插座的火线上装一根保险丝。

正确答案为D。

8.根据图17-4，电路中的故障原因可能是开关S接触不良、灯泡的灯丝断了或CD导线间有断路。

无法确定具体原因。

正确答案为D。

9.根据图17-5，将保险盒A、B接在电源线上，开关C接在火线上，螺丝口灯泡D接在零线上，三孔插座E的火线和零线分别接在火线和零线上即可接入家庭电路。

10.图17-6展示了某人为楼梯照明灯设计的四种电路方案。

其中S1、S2和S3都可以实现灯的控制，但S4不行，因为它的灯和开关不在同一电路中。

正确答案为A、B、C。

11、两平行直导线中电流方向相反，且电流强度I1>I2，导线a受到安培力大小为F1，导线b受到的安培力大小为F2，则选项A正确，即F1>F2且方向相反。

12、比较灯泡的灯丝，应该选项B，即“220V，60W”的灯丝粗些。

13、在图17-7中，最理想的电路是D选项，即插座和保险盒之间加一个开关。

14、在图17-8中，正确的电灯接法是B选项，即火线接灯座中的金属片，零线接灯座中的银属片。

15、在图中，正确的连接方法是D选项，即将L1和L2并联，且L1和L2的正负极连接正确。
