第六章桩基础、地基处理结合质检员

第六章桩基础、地基处理结合质检员

地基与基础工程一、单项选择题1、新建、扩建的民用建筑工程设计前，必须进行建筑场地中（ C ）的测定，并提供相应的检测报告。

A、CO2浓度B、有机杂质含量C、氡浓度2、经地基处理的建筑，应在（）期间进行沉降观测。

A、施工B、使用C、施工及使用3、灰土采用体积配合比，一般宜为（）。

A、4:6B、5:5C、2:8D、3:7E、C或D4、压实系数采用环刀抽样时，取样点应位于每层（）的深度处A、1/3B、2/3C、1/2D、3/45、用钢筋检验砂垫层质量时，通常可用Φ20的平头钢筋，长1.25m垂直举离砂表面（）m 自由落下，测其贯入深度。

A、0.5B、0.6C、0.7D、0.96、砂石地基用汽车运输黄砂到现场的，以（）为一个验收批。

A、200m3或300tB、300m3或450tC、400m3或600t7、砂和砂石地基的最优含水量可用（）A、轻型击实试验B、环刀取样试验C、烘干试验8、人工挖孔桩应逐孔进行终孔验收，终孔验收的重点是（）。

A、挖孔的深度B、孔底的形状C、持力层的岩土特征9、对由地基基础设计为甲级或地质条件复杂，成桩质量可靠性低的灌注桩应采用（）进行承载力检测。

A、静载荷试验方法B、高应变动力测试方法C、低应变动力测试方法D、自平衡测试方法10、摩擦型灌注桩深度主要以（）控制。

A、设计桩长B、桩端进入持力层深度C、贯入度11、当被验收的地下室工程有结露现象时，（）进行渗漏水检测A、不宜B、应C、必须12、在混凝土工程中，掺入粉煤灰，硅粉可减少水泥用量，降低水化热，（）混凝土裂缝的产生。

A、但宜促进 B、防止和减少13、防水混凝土配合比设计时，试配要求的抗渗水压值（）。

A、应比设计值高B、不应小于设计值C、应比设计值高0.2Mpa14、防水混凝土（）进行养护。

A、不宜 B、应 C 、最好15、混凝土后浇带应采用（）混凝土。

A、强度高于两侧的B、抗裂C、补偿收缩16、后浇带应在其两侧混凝土龄期达到（）d后再施工。

桩基础施工方案

桩基础施工方案

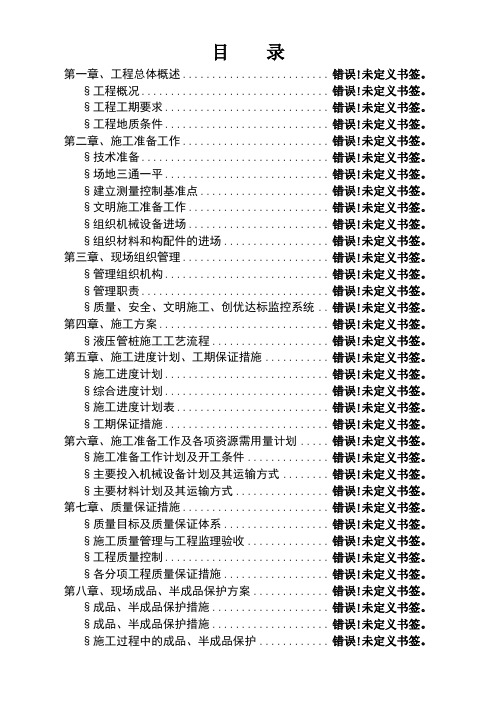

目录第一章、工程总体概述......................... 错误!未定义书签。
