钢筋混凝土柱下桩基础设计计算书word精品

基础工程计算书桩基础设计1．1设计资料 1．1．1上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。

底层层高3.4m （局部10m ，内有10t 桥式吊车），其余层高3.3m ，底层拄网平面布置及柱底菏载见图2.1。

1．1．2建筑物场地资料拟建建筑场地位于市区内，地势平坦，建筑平面位置见图2.2。

建筑场地位于非地震区，不考虑地震影响。

图2.2建筑物平面位置示意图单位：m场地地下水类型为潜水，地下水位离地表 2.1m，根据已有的分析资料，该场地底下水对混凝土无腐蚀性。

建筑地基的土层分布情况及其各土层的物理、力学指标见表2.1表2.1地基各土层物理、力学指标1．2选择桩型、桩端持力层、承台埋深1．2．1选择桩型因框架跨度大而且极不均匀，柱底荷载大，不宜采用浅基础。

根据施工场地、地基条件以及场地周围的环境条件，选择桩基础。

因钻孔灌注桩水泥排泄不便，为了减小对周围环境的污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备及材料供应也为采用静压桩提供了可能性。

1.2.2选择桩的几何尺寸及承台埋深依据地基土的分布，第④层土是较合适的桩端持力层。

桩端全断面进入持力层1.0m(＞d2),工程桩进土深度为23.1m。

承台底进入第②层土0.3m，所以承台的埋深为2.1m，桩基的有效长度即为21m。

桩截面尺寸选用450m m×450m m，由施工设备要求，桩分为两节，上段长11m，下段长11m（不包括桩尖长度在内），实际桩长比有效桩长大1m，这是考虑持力层可能有一定的起伏以及桩需嵌入承台一定长度而留有的余地。

桩基及土层分布示意图见图2.3. 1.3确定单桩极限承载力标准值本设计属二级建筑桩基，采用经验参数法和静力触探法估算单桩承载力标准值。

根据单桥探头静力触探资料s P 按图1.2确定桩侧极限阻力标准值。

标准文案柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构，柱下独立基础，柱网布置如图所示，试设计该基础。

（二）设计资料⑴工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18 kN/m3，地基承载力特征值f ak=230kN/m2，地下水位在-6.3m处。

相关数据可查阅规范。

⑵给定参数柱截面尺寸为450mm×450mm，在基础顶面处的相应于荷载效应标准组合，荷载由上部结构传来有以下五种情况：①单柱轴心荷载为900kN，弯矩值为100kN·m，水平荷载为20kN。

②单柱轴心荷载为850kN，弯矩值为80kN·m，水平荷载为15kN。

③单柱轴心荷载为850kN，弯矩值为90kN·m，水平荷载为15kN。

④单柱轴心荷载为800kN，弯矩值为70kN·m，水平荷载为10kN。

⑤单柱轴心荷载为800kN，弯矩值为50kN·m，水平荷载为10kN。

⑶材料选用混凝土：采用C20（可以调整）（f t=1.1N/mm2）；钢筋：采用HRB335（可以调整）（f y=210 N/mm2）。

（三）设计内容(只需设计一个独立基础)⑴定基础埋置深度；⑵定地基承载力特征值；⑶确定基础的底面尺寸；⑷确定基础的高度；⑸基础底板配筋计算；⑹绘制施工图（平面图、详图）。

（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。

⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。

（五）设计成果要求课程设计结束各位同学须按时提交以下成果并统一用档案袋装好：⑴设计任务书一份；⑵设计计算书一份；⑶基础设计施工图纸一张（A1#图纸）图纸应该包括：基础平面布置图、基础配筋图、基础配筋详图以及相应的剖面图等。

（六）具体各组设计任务如下：(2~3人一组)第一组：设计第①种荷载下的柱下独立基础；第二组：设计第②种荷载下的柱下独立基础；第三组：设计第③种荷载下的柱下独立基础；第四组：设计第④种荷载下的柱下独立基础；第五组：设计第⑤种荷载下的柱下独立基础。

温州大厦工程桩基础及格构柱计算书一、工程概况温州大厦工程位于天津市塘沽区响螺湾中心商务区横福路与众安路交叉口，东临并滨海路。

占地面积约16000m2。

地块南北向长约87m，东西向长约202m。

本工程地下三层，埋深15.2m；地上三十层，分为两个塔楼，其中20#地块为30层酒店，总建筑高度120m；21＃地块为24层写字楼，总建筑高度为100m。

总建筑面积：地上约105000m2，地下约43500m2，基本柱网为8.8m、×8.8m、9m×9m，主体为框剪结构。

本工程选用一台QTZ80D和一台QTZ63E两台塔吊。

塔吊基础的计算按QTZ80D 进行验算。

二、塔吊的基本参数信息塔吊型号:QTZ80D，塔吊起升高度H=140.000m，塔吊倾覆力矩M=1617kN.m，混凝土强度等级:C35，塔身宽度B=1.6m，自重F1=744.8kN，格构柱自重F2=356.1KN 最大起重荷载F3=80kN桩钢筋级别:II级钢，桩直径=0.850m，桩间距a=1.6m，三、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=744.80kN，格构柱自重F2=356.1KN塔吊最大起重荷载F3=80.00kN，作用于桩基承台顶面的竖向力F=1.2×(F1+F2+F3)=1417.08kN，塔吊的倾覆力矩M=1.4×1617.00=2263.8kN。

四、单桩桩顶竖向力的计算依据《建筑桩技术规范》JGJ94-2008的第5.1.1条。

其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1417.08kN；G──桩基承台的自重G=1.2×（25×Bc×Bc×Hc）=1.2×(25×5.50×5.50×0.50)=453.75kN；Mx,My──承台底面的弯矩设计值，取1120.00kN.m；xi,yi──单桩相对承台中心轴的XY方向距离a/2×21/2=1.13m；N──单桩桩顶竖向力设计值(kN)；经计算得到单桩桩顶竖向力设计值，最大压力：N=(1417.08+453.75)/4+2263.8×1.13/(2×1.132)=1469.39kN。

目录1设计任务 (2)1.1设计资料 (2)1.2设计要求 (3)2 桩基持力层，桩型，桩长的确定 (3)3 单桩承载力确定 (3)3.1单桩竖向承载力的确定 (3)4 桩数布置及承台设计 (4)5 复合桩基荷载验算 (6)6 桩身和承台设计 (9)7 沉降计算 (14)8 构造要求及施工要求 (20)8.1预制桩的施工 (20)8.2混凝土预制桩的接桩 (21)8.3凝土预制桩的沉桩 (22)8.4预制桩沉桩对环境的影响分析及防治措施 (23)8.5结论与建议 (25)9 参考文献 (25)一、设计任务书(一)、设计资料1、某地方建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为5层，物理力学指标见下表。

勘查期间测得地下水混合水位深为2.1m,本场地下水无腐蚀性。

建筑安全等级为2级，已知上部框架结构由柱子传来的荷载。

承台底面埋深：D ＝2.1m。

（二）、设计要求：1、桩基持力层、桩型、承台埋深选择2、确定单桩承载力3、桩数布置及承台设计4、群桩承载力验算5、桩身结构设计和计算6、承台设计计算7、群桩沉降计算8、绘制桩承台施工图二、桩基持力层，桩型，桩长的确定根据设计任务书所提供的资料，分析表明，在柱下荷载作用下，天然地基基础难以满足设计要求，故考虑选用桩基础。

由地基勘查资料，确定选用第四土层黄褐色粉质粘土为桩端持力层。

根据工程请况承台埋深 2.1m，预选钢筋混凝土预制桩断面尺寸为450㎜×450㎜。

桩长21.1m。

三、单桩承载力确定（一）、单桩竖向承载力的确定：1、根据地质条件选择持力层，确定桩的断面尺寸和长度。

根据地质条件以第四层黄褐色粉土夹粉质粘土为持力层，采用截面为450×450mm的预置钢筋混凝土方桩，桩尖进入持力层1.0m；镶入承台0.1m，桩长21.1 m。

承台底部埋深2.1 m。

2、确定单桩竖向承载力标准值Quk可根据经验公式估算：Quk= Qsk+ Qpk=µ∑qsikli+qpkApQ——单桩极限摩阻力标准值（kN）skQ——单桩极限端阻力标准值（kN）pku——桩的横断面周长（m）A——桩的横断面底面积（2m）pL——桩周各层土的厚度（m）iq——桩周第i层土的单位极限摩阻力标准值（a kP）sikq——桩底土的单位极限端阻力标准值（a kP）pk桩周长：µ=450×4=1800mm=1.8m桩横截面积：Ap=0.45²=0.2025㎡桩侧土极限摩擦力标准值qsik：查表得：用经验参数法：粉质粘土层：L I=0.95，取qsk=35kPa淤泥质粉质粘土：qsk=29kPa粉质粘土：L I=0.70，取qsk=55kPa桩端土极限承载力标准值qpk,查表得：qpk=2200 kPa用经验参数法求得Quk1=1.8×(35×8.0+29×12.0+1.0×55) +2200×0.2025=1674.9KN用静力触探法求得Quk2=1.8×(36×8.0+43×12.0+1.0×111) +1784.5×0.2025=2008.4KN3、确定单桩竖向承载力设计值R，并且确定桩数n和桩的布置先不考虑群桩效应，估算单桩竖向承载力设计值R为：R=Qsk/rs+Qpk/rpR——单桩竖向极限承载力设计值，kNQ——单桩总极限侧阻力力标准值，kNskQ——单桩总极限端阻力力标准值，kNpkγ——桩侧阻力分项抗力系数sγ——桩端阻力分项抗力系数p用经验参数法时：查表rs=rp=1.65R1=Qsk/rs+Qpk/rp=1229.4/1.65+445.5/1.65=1015.09KN 用静力触探法时：查表rs=rp=1.60R2=Qsk/rs+Qpk/rp=1647/1.60+361.4/1.60=1255.25KNRz=min(R1,R2)= 1015.09 KN四、桩数布置及承台设计根据设计资料，以轴线⑦为例。

桩基础课程设计计算书(推荐完整)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（桩基础课程设计计算书(推荐完整)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为桩基础课程设计计算书(推荐完整)的全部内容。

桩基础课程设计计算书（推荐完整)编辑整理：张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望桩基础课程设计计算书（推荐完整) 这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。

本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为〈桩基础课程设计计算书（推荐完整)> 这篇文档的全部内容。

课程设计(论文）题目名称桩基础设计课程名称土力学学生姓名学号系、专业指导教师年月日课程设计（论文）任务书图1建筑物平面位置示意图（2）建筑场地位于非地震区，不考虑地震影响。

场地地下水类型为潜水,地下水位离地表2。

1m，根据已有分析资料，该场地地下水对混凝土无腐蚀作用.(3）建筑地基的土层分布情况及各土层物理、力学指标见表1。

表1 地基各土层物理、力学指标土层编号土层名称层底埋深（m）层厚（m）天然重度（kN/m）含水量（％）孔隙比液限（%）塑限（%）内聚力(kPa）内摩擦角（o）压缩模量（MPa)地基承载力(kPa）1杂填土1。

51。

515。

52灰褐色粉质粘土9。

88。

317.332.00。

9034.019.015.020.05。

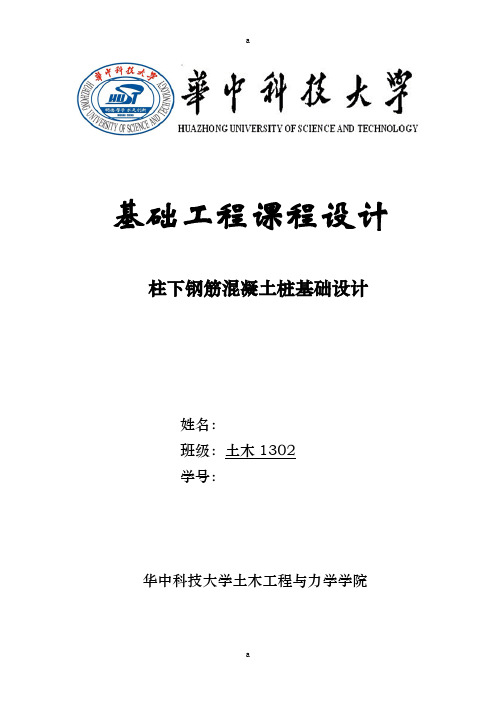

基础工程课程设计柱下钢筋混凝土桩基础设计姓名：班级：土木1302学号：华中科技大学土木工程与力学学院2016年6月7日一、设计资料1. 场地工程地质资料：见图1和表10.000-18.500-7.800-1.300杂填土灰色淤泥质土灰黄色粘性土图1. 场地土层分布灰黑色淤泥质土-2.600表1 各层土的物理性质及力学指标2. 柱端传至承台顶面处的荷载（设计值）为：轴力F =4000+300(35－10)=11500（kN ），弯矩M =200+50(35－10)=1450（kN-m ），剪力V =80+10(35－10)=330（kN ）3. 柱底面标高：－0.5 m4. 柱截面：F <9000KN 时取600×450 mm 2，F >9000KN 时取600×540 mm 25. 桩基安全等级：二级二、设计任务 （时间：1周）1. 桩基础类型的选择：预制桩（单号），灌注桩（双号）2. 基桩的设计和计算3. 承台的设计和计算4. 桩基础的验算5. 桩基础的施工图绘制三、设计步骤1、持力层选择从地面到地下1.3m 为杂填土，其承载能力不高，不能作为持力层。

地下1.3m 到7.8m 为灰色淤泥质土，其1=L I ，查表得承载能力特征值为60kPa ，极限侧阻力极限值kPa sk 25q =，也不宜作为持力层。

地下7.8m 到18.5m 为灰黄色粘性土，其73.0-=L I ,查表得，极限侧摩阻力kPa sk 100q =，极限端阻力特征值kPa pk 4500q =承载能力特征值为220kPa ，可以作为持力层。

2、桩型选择选用mm mm 500500⨯的预制桩，承台底面标高为-1.8m ，承台厚度为1300mm ，桩长选为9m ，桩的有效长度为8.9m ， 3、确定单桩承载力由于330/11500<0.1，故无需计算水平承载力。

按经验参数法确定单桩承载力，灰色淤泥质土层qsik=26kPa ；灰色粘性土层qsik=100kPa ，qpk=3800。

柱下钢筋混凝土独立基础设计计算书(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--柱下钢筋混凝土独立基础设计计算书一：课程设计目的1、掌握钢筋混凝土独立基础设计和计算的基本设计理论和方法2、掌握柱下钢筋混凝土的配筋设计计算方法及配筋构造要求熟悉绘图标准，掌握绘图基本方法二：柱下独立基础设计一、设计资料1地质水文情况：场地平坦，周围无相邻建筑影响，自上而下土层情况为：1、杂填土厚到米，重度m/18KN32、粘土厚到米，承载力为280KPa,Es=,重度m18，e=5.KN3/3、微风化岩层4、地下水位较低，无侵蚀性，不考虑其影响1.边柱设计（350mm×350mm）（1）初步确定基础埋深H=已知设计组合值：M=∙m,N=,V=，设计参数及相关数据见下图基础放置在粘土上，f ak=280KP a,查表得，ηd=，先假设基底宽度不大于3m，则粉土修正后的地基承载力特征值：f a=f ak+ ηdγm=+×18=初步设计基底尺寸：A0=F k/(f a-γG d)=1300/×=由于偏心不大，按20%增大即A==设n=l/b=初步选择基础底面积A=L×b=则取b=，l=2、持力层承载力验算G k=r G×d×A=20××6=144KNe k=M k/(F k+G k)=(40+30×/(1300+144)=<l/6=P k=(F k+G k)/A=(1300+144)/6=< f a= KP aP k,max=P k(1+6e k/L)=×(1+6×3 )=<= KP a,满足P k,min= P k(1-6e k/l)= ×(1-6×3)=>0,满足柱下独立基础内力分析计算：（1）计算基底净反力偏心矩：e n,0=M/F=(40+ 30×/1300=0..04m基础边缘处的最大和最小净反力P j,max=F(1+6e n,0/L)/Lb=(1300/6)×(1+6×3) =260 KP aP j,min= F(1-6e n,0/L)/Lb =（1300/6×(1-6×3) = KP a（2）基础高度（采用阶梯形基础），计算图如下：（（4）柱边基础截面抗冲切验算L=3m,b=2m,a t=a c=,b c=基础高度h=600mm，从下至上分300mm,300mm两个台阶，h0=555mm（有垫层）a t+2 h0<b=取a b=a m= h0+bc =905mm因偏心受压，P0取P n,max冲切力：F l= P n,max[(L/2- a c/2- h0)b-(b/2- b c/2- h0)2] =260×[(3/ ×2-(2/2]= KN抗冲切力：混凝土用C20级。

钢筋混凝土柱下桩基础设计计算书目录一、 .................................................. 材料的选择1二、 ................................................ 确定桩的类型1三、 .................................................. 地基特征值1四、 .......................................... 桩基础的计算及验算1（一）................................... 、计算桩的承载力特征值1（二）........................................... 、初选桩的根数1（三）........................................... 、初选承台尺寸2（四）........................................... 、计算桩顶荷载2（五）................................... 、承台受冲切承载力验算41 、柱边冲切 (4)2 、角柱向上冲切 (5)3 、承台受剪切承载力计算 (5)4 、承台受弯承载力计算 (6)钢筋混凝土柱下桩基础的设计计算书、材料的选择. . 2桩基础混凝土强度等级C30, ft =1.43 ;配置HRB335级钢筋，300N/ mm、确定桩的类型及几何尺寸，初步选择承台因为工业厂房允许沉降量小，且地基存在较厚的软土层，经查规范《建筑桩基技术规范》选用预制桩；根据厂房的荷载及地基的承载能力大小，初步定桩的长度为9m 截面尺寸为300x 300mm承台底面标高1.5m。

三、地基特征值在该地质条件下，各土层的桩侧阻力特征值如下查《建筑地基基础设计规范》：杂填土：q sik=25kpa 粉粘土：q sik=70kpa 淤泥质土：q sik=70kpa 泥岩的桩端端阻力特征值如下：泥岩：q pa =4000kpa四、桩基础的计算及验算（一）、计算桩的承载力特征值Q u 二Q su Q buyaA p UP' q sikH OOO 0.302 4 0.3 （70 1.7 25 6.5 0.8 160）=851.4kpa安全系数K=2Ra =Qu/k =851.4=425.7kpa（二）、初选桩的根数n ,F^=l40°=3.3根，暂取4根R a 425.7（三）、初选承台尺寸桩距，按《基础工程》课本表4-9桩距s=3.0 b p =3 0.3=0.9m 可取长边桩距为1.0 m，短边桩距为1.0m承台长边：2 0.30 1.00 = 1.6 m承台短边：2 0.30 1.00 =1.6m 暂取承台埋深1.5m,承台高度h为0.5m,桩顶伸入平台50m,钢筋保护层取70mm 承台有效高度为：h o =0.5-0.07 =0.43 m=430mm（四）、计算桩顶荷载承台及其上土的平均重度G二20KN / m3i ------- 1 I ____ I满足要求相应于荷载效应基本组合是作用于柱底的荷载设计值:F -1.35F -1.35 1400F890KNM =1.35Mk =1.35 75 =101.3KN MI ___ Ii ------- 1 厂_I ___ I450 J2V2HJ50450桩顶平均竖向力:WOOQ kF kG k n1400 20 1.6 1.6 1.54=369.2KNM k X i ' X i-369.2 - 75 0.5 4 0.52 = 369.2 -37.5J406.7KN ：：1.2Ra -331.7KN 0510.8KN扣除承台和其上填土自重后桩顶竖向力设计值:（五八承台受冲切承载力验算1、柱边冲切因为承台高h=0.5m<0.9m ，所以：hp=i 冲切比入与系数a 的计算2 Px ( b e 、、*oy ) '•'■「oy ( h^ 1 ，,_，ox ) _hp f t h o=2 1.711 (0.45 0.125) 1.711 (0.45 0.125)】1 1430 0.43=2420KN 1890KNF 1890 N 二一472.5KN n4maxMx maxN min =N±二 x iN== 475.2 _ 50.7「525.9KN424.5KN冲切力Fi=F Ni=1890-0 = 1890二0125=0.291 ：：1.0 0.430.84 入 0x+0.20.84 0.291 0.2= 1.711h o0125=0.291 0.20.430.840y二 ------ 扎 +0.2 0.840.291 0.2= 1.711•人h oI -1x（ C 2 亠-：：1y /2））「'1y （C 1 j ：： 1x /2） .L hp f t h 。

目录1 基本条件的确定 (2)2 确定基础埋深 (2)2.1基础埋深的影响因素 (2)2.2选择基础埋深 (3)3 确定基础类型及材料 (3)4 确定基础底面尺寸 (3)4.1确定B柱基底尺寸 (3)4.2确定C柱基底尺寸 (4)5 软弱下卧层验算 (5)5.1 B柱软弱下卧层验算 (5)5.2 C柱软弱下卧层验算 (6)6 计算柱基础沉降 (6)6.1计算B柱基础沉降 (6)6.2计算C柱基础沉降 (8)7 按允许沉降量调整基底尺寸 (9)8 基础高度验算 (9)8.1 B柱基础高度验算 (9)8.2 C柱基础高度验算 (11)9 配筋计算 (13)9.1 B柱配筋计算 (13)9.2 C柱配筋计算 (17)设计计算书1 基本条件确定人工填土不能作为持力层，选用亚粘土作为持力层。

2 确定基础埋深2.1基础埋深的影响因素：2.1.1工程地质条件从工程地质条件出发，选择合适的持力层是确定基础埋深的一个重要因素，应优先考虑将基础埋置在承载力高、压缩性较低的土层上，而且应考虑尽量将基础埋得浅一些。

当上层土软弱而下层土承载力高时，应视软土层的厚度决定埋深。

若软土层较薄，可将基础置于下面较好的土层上；若软土层较厚，可考虑采用桩基础、深基础或人工地基。

2.1.2地下水的影响若遇地下水，基础宜埋置在地下水位以上,当必须埋在地下水位以下时,应采取地基土在施工时不受扰动的措施（施工排水）。

对有侵蚀性的地下水，应对基础采取保护措施。

当基础埋置在易风化的岩层上,施工时应在基坑开挖后立即铺筑垫层2.1.3建筑物的用途,有无地下设施,基础和形式和构造在满足地基稳定和变形要求的前提下,基础宜浅埋,当上层地基的承载力大于下层土时,宜利用上层土作持力层.除岩石地基外,基础埋深不宜小于0.5m。

如果基础露出地面也易受到各种侵蚀的影响，则要求基础顶面应低于室外设计地面至少0.1m。

高层建筑筏形和箱形基础的埋置深度应满足地基承载力,变形和稳定性要求.在抗震设防区,除岩石地基外,天然地基上的箱形和筏形基础其埋置深度不宜小于建筑物高度的1/15;桩箱或桩筏基础的埋置深度(不计桩度)不宜小于建筑物高度的1/18~1/20.位于岩石地基上的高层建筑,其基础埋深应满足抗滑要求.2.1.4相邻建筑物的基础埋深当有相邻建筑物时,新建建筑物的基础埋深不宜大于原有建筑基础.当埋深大于原有的建筑物时,两基础间应保持一定净距,其数值应根据原有的建筑荷载大小,基础形式和土质情况确定.当上述要求不能满足时,应采取分段施工,设临时加固支撑,打板桩,地下连续墙等施工措施,或加固原有的建筑物基础.2.1.5作用在地基上的荷载大小和性质不同建筑物的基础所受荷载大小不同，甚至相差很大。

四桩基础计算书华清家园工程；工程建设地点：武清区新城翠通路西侧；属于结构；地上33层；地下1层；建筑高度：100m；标准层层高：3m ；总建筑面积：11500平方米；总工期：0天。

本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。

本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94-2008）等编制。

一、塔吊的基本参数信息塔吊型号：TQ60/80，塔吊起升高度H：65.000m，塔身宽度B：2.5m，基础埋深D：1.500m，自重F1：852.6kN，基础承台厚度Hc：1.000m，最大起重荷载F2：80kN，基础承台宽度Bc：6.000m，桩钢筋级别:HPB235，桩直径或者方桩边长：0.700m，桩间距a：5m，承台箍筋间距S：200.000mm，承台混凝土的保护层厚度：50mm，承台混凝土强度等级：C35；二、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=852.60kN；塔吊最大起重荷载F2=80.00kN；作用于桩基承台顶面的竖向力F k=F1+F2=932.60kN；风荷载对塔吊基础产生的弯矩计算：M kmax＝2188.71kN·m；三、承台弯矩及单桩桩顶竖向力的计算1. 桩顶竖向力的计算依据《建筑桩技术规范》（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。

N ik=(F k+G k)/n±M yk x i/∑x j2±M xk y i/∑y j2；其中 n──单桩个数，n=4；F k──作用于桩基承台顶面的竖向力标准值，F k=932.60kN；G k──桩基承台的自重标准值：G k=25×Bc×Bc×Hc=25×6.00×6.00×1.00=900.00kN；M xk,M yk──承台底面的弯矩标准值，取2188.71kN·m；x i,y i──单桩相对承台中心轴的XY方向距离a/20.5=3.54m；N ik──单桩桩顶竖向力标准值；经计算得到单桩桩顶竖向力标准值最大压力：N kmax=(932.60+900.00)/4+2188.71×3.54/(2×3.542)=767.68kN。
