8平法习题课2

《平法钢筋识图算量基础教程》思考与练习题答案第三章第一节思考与练习题参考答案1、绘制图3-1-18的BJ J 1在X 或Y 方向的剖面图，并标注各部位形状尺寸。

图3-1-18 BJ J 13、在图3-1-19中填写集中标注空格内的数据。

图3-1-19 BJ P 2练习第三章第二节思考与练习参考答案1、 独立基础底部钢筋的起步距离是__min(s ,/2,75)_______2、 当独立基础底板长度__≥2500mm __时，除外侧钢筋外，底板配筋长度可缩减10%。

3、计算图3-2-11所示DJ J 1的X 向钢筋的长度和根数(列出计算公式)400700300 200600图3-2-11 练习X向钢筋长度=x-2c (c是指砼保护层)X向钢筋根数=(y-2*min(200/2,75))/200+1第三章第三节思考与练习参考答案1、计算图3-3-16中DJ P5基础底板顶部钢筋的长度和根数。

图3-3-16 DJ P5平法施工图独基顶部受力筋长度=1000+2la独基顶部受力筋根数=(200+400+200-2*min(120/2,75))/120+1独基顶部分布筋长度=200+400+200-2*40(两端减砼保护层)独基顶部分布筋根数=(1000+2la-2*min(200/2,75))/200+1(在受力筋长度范围内布置)第四章第一节思考与练习参考答案1、JL04(5B)的含义是____基梁04，5跨，两端外伸_______2、在图4-1-25中填空：250*200图4-1-253、在图4-1-26中填空：14图4-1-264、在图4-1-27中填空：架立筋图4-1-275、在图4-1-28中填空：梁端底底部非贯通筋图4-1-28 6、图4-1-19所示的条形基础的代号是：___TJB P___图4-1-29第四章第二节思考与练习参考答案1、在图4-2-2中填空，基础梁底部贯通筋端部弯折长度15d图4-2-2 练习一2、在图4-2-3中填空，基础梁等截在外伸，底部贯通纵筋端部弯折长度12d图4-2-3 练习二3、在图4-2-4中填空，基础梁底部非贯通纵筋的延伸长度边跨净跨值/3图4-2-4 练习三4、在图4-2-5中填空，基础梁顶部贯通筋端部弯折长度15d图4-2-5 练习四5、在图4-2-6中填空，基础梁顶部第二排钢筋锚长la图4-2-6 练习五6、在图4-2-7中填空，节点内箍筋规格按梁端箍筋设置图4-2-7 练习六7、在图4-2-8中填空，基础底板转角位置，分布筋长度150图4-2-8 练习七8、在图4-2-9中填空b/4图4-2-9 练习八9、在图4-2-10中填空0.1*条基宽图4-2-10 练习九第四章第三节思考与练习参考答案条基效果图：A轴条基钢筋计算：受力筋长度=1000-2*40受力筋根数=(3300*2+4200*2+500+600-2*min(160/2,75))/160+1=101分布筋长度=3300*2+4200*2-500-600+2*(min(160/2,75)+150)+2*6.25*8=14450(另需搭接一次)第五章第一节思考与练习参考答案2、绘制图5-1-20的JZL01(3)的1-1剖面图，标注各部位截面尺寸图5-1-20 练习二3、填写图5-1-21中红色线框所指的配筋信息的含义图5-1-21 练习三腹板高的一侧6根侧部构造筋，另一侧4根侧部构造筋4、填写图5-1-22中的尺寸数据图5-1-22 练习四5、在图5-1-23中，用阴影线绘制现JPB01所指的板区的范围图5-1-23ln/3+支座宽/2ln 是指相邻跨净跨长的较大值第五章第二节思考与练习参考答案1、在图5-2-4中填空，基础主梁底部贯通筋外伸端弯折长度图5-2-1 练习一2、阅读图5-2-2，在图5-2-3中填空图5-2-2 练习二(1)图5-2-3 练习二(2)3、在图5-2-4中填空12dln/3la图5-2-4 练习三第五章第三节思考与练习参考答案1、计算图5-3-4平板式筏基平板BPB的钢筋图5-3-4 练习一X向底、顶筋长度=(31600-40-40)+12*20+12*20，钢筋接头另计X向底、顶筋根数=(16600-2*(min(200/2,75)))/200+1=84Y向底、顶筋长度=(16600-40-40)+12*20+12*20，钢筋接头另计Y向底、顶筋根数=(31600-2*(min(200/2,75)))/200+1=159第六章第一节思考与练习参考答案2、描述图6-1-18中，箍筋标注的含义箍筋直径8，加密区间距100，非加密区间距200，4肢箍图6-1-18 练习二3、描述图6-1-19中，箍筋标注的含义图6-1-19 练习三4、描述图6-1-20所示钢筋的含义图6-1-20 练习四5、描述图6-1-21所示钢筋的含义图6-1-216、描述图6-1-22所示钢筋的含义图6-1-227、绘制图6-1-23中2、3支座的支座负筋的钢筋示意图箍筋直径8，两端各5根间距100，其余间距200，2肢箍2根14的架立筋2根14的侧部受扭钢筋4根下部通长筋，其中2根不伸入支座图6-1-238、描述图6-1-24中所示钢筋的含义图6-1-24第1跨上部4根钢筋贯通第六章第二节思考与练习参考答案表6-2-39 练习一2、列出图6-2-6中上部通长筋的长度计算公式_7000+5000+6000-2*300+2*(600-20+15*20)________________________图6-2-2 练习二3、列出图6-2-3中各跨下部钢筋的长度计算公式图6-2-3 练习三第1跨下部筋长度=7000-2*300+(600-20+15d)+laE第2跨下部筋长度=5000-2*300+2*laE第1跨下部筋长度=6000-2*300+(600-20+15d)+laE4、列出图6-2-4中第1跨左端支座负筋的长计算公式图5-2-8 练习四第1跨左支座上部负筋长度(上排)=(7000-2*300)/3+(600-20+15d)第1跨左支座上部负筋长度(下排)=(7000-2*300)/4+(600-20+15d)第六章第三节思考与练习参考答案各练习题laE=34d1、计算图6-3-4中KL2(3)的钢筋工程量图6-3-4 练习一上通筋长=(15400+600-20+600-20)+15*25+15*25，接头另计下通筋长=(15400+600-20+600-20)+15*25+15*25，接头另计第1跨左支座负筋(下排)长=(600-20+6400/4)+15*25第1跨右支座负筋(下排)长=(3600+6400/4+5400/4)第3跨右支座负筋(下排)长=(600-20+5400/4)+15*25外箍筋长度=2*((300-2*40)+(600-2*40))+2*11.9d(外皮长)内箍筋长度=((300-2*40-2*8-25)/3+25+2*8)*2+2*(600-2*40)+2*11.9d(外皮长) 第1箍筋箍筋根数：左加密区根数=(1200-50)/100+1右加密区根数=(1200-50)/100+1中间非加密区根数=(6400-2*1200)/200-1第2跨箍筋根数=2400/100+1第3箍筋箍筋根数：左加密区根数=(1200-50)/100+1右加密区根数=(1200-50)/100+1中间非加密区根数=(5400-2*1200)/200-12、计算图6-3-5中KL3(3)的钢筋工程量图6-3-5 练习一Δh/(hc-50)<1/6，高差处，钢筋不用断开上部通长筋长=7000+5000+6000-2*300+2*(600-20+15*25)下部通长筋长=7000+5000+6000-2*300+2*(600-20+15*20) 第1跨左支座负筋长=6400/3+600-20+15*25第1跨右支座负筋长=6400/3*2+600第2跨右支座负筋长=5400/3*2+600第3跨左支座负筋长=5400/3+600-20+15*25箍筋长度及根数计算方法，参考练习13、计算图6-3-6中KL5(3)的钢筋工程量图6-3-6 练习一上部通长筋长=4000*2+300-20+15*25+2500-20+12*25下部通长筋长=4000*2+2*300-2*20+2*15*20悬挑段下部筋长=2500-20-300+15*16箍筋长度及根数计算方法，参考练习1第七章第一节思考与练习参考答案2、见图7-1-7，绘制KZ1在第3层和第8层的断面图，并绘制第5-6层位置的剖面图图7-1-7 练习二第3层断面：第8层断面：设第5层顶梁高600，则Δ/hb=50/600<1/6，钢筋不用断开第七章第二节思考与练习参考答案1、在图7-2-5中填空，框架柱插筋在基础内长度图7-2-5 练习一2、在图7-2-6中填空，地下室框架柱纵筋的非连接区图7-2-6 练习二3、绘制出图7-2-7中KZ1在二层中的上边和下边最中间那根纵筋的构造示意图图7-2-7 练习三laE(la)hn/3max(hn/6,hc,500)max(hn/6,hc,500)4、根据图7-2-8中KZ1的相关条件，计算其纵筋伸入顶层梁内的长度图7-2-8 练习四按中柱计算，laE=34d=34*20=680，可直锚，柱纵筋伸入梁内长度=800-205、根据表7-2-22所示的条件，计算框架柱的h n =_____________?图7-2-22 练习五 首层hn=4470+970-700第七章第三节思考与练习参考答案图7-3-5 练习一设：laE=34d，嵌固部位在基础顶面，柱顶按柱包梁计算，柱纵筋采用焊接基础插筋底部弯折15d1层纵筋长=4470+970+800-40+15d+max(3500,600,500) (本例按柱插筋在基础顶面不断开，直接伸至首层顶。

平法识图考试题及答案一、单项选择题（每题2分，共20分）1. 平法施工图的全称是（）。

A. 平面施工图B. 平面法施工图C. 平法施工图D. 平法平面图答案：C2. 平法施工图的基本原理是（）。

A. 利用平面图表达构件的尺寸和位置B. 利用立面图表达构件的尺寸和位置C. 利用剖面图表达构件的尺寸和位置D. 利用平面图、立面图和剖面图综合表达构件的尺寸和位置答案：D3. 平法施工图中，楼层的表示方法是（）。

A. 用字母表示B. 用数字表示C. 用汉字表示D. 用符号表示答案：B4. 平法施工图中，柱的表示方法是（）。

A. 用字母表示B. 用数字表示C. 用汉字表示D. 用符号表示答案：A5. 平法施工图中，梁的表示方法是（）。

A. 用字母表示B. 用数字表示C. 用汉字表示D. 用符号表示答案：A6. 平法施工图中，板的表示方法是（）。

A. 用字母表示B. 用数字表示C. 用汉字表示D. 用符号表示答案：B7. 平法施工图中，墙的表示方法是（）。

A. 用字母表示C. 用汉字表示D. 用符号表示答案：C8. 平法施工图中，门窗的表示方法是（）。

A. 用字母表示B. 用数字表示C. 用汉字表示D. 用符号表示答案：D9. 平法施工图中，楼梯的表示方法是（）。

A. 用字母表示B. 用数字表示C. 用汉字表示答案：B10. 平法施工图中，基础的表示方法是（）。

A. 用字母表示B. 用数字表示C. 用汉字表示D. 用符号表示答案：C二、多项选择题（每题3分，共15分）11. 平法施工图的主要优点包括（）。

A. 信息量大B. 表达清晰C. 便于施工D. 节省材料答案：ABC12. 平法施工图中，常见的构件类型包括（）。

A. 柱B. 梁C. 板D. 墙答案：ABCD13. 平法施工图中，楼层的表示方法有（）。

A. 用字母表示B. 用数字表示C. 用汉字表示D. 用符号表示答案：B14. 平法施工图中，门窗的表示方法有（）。

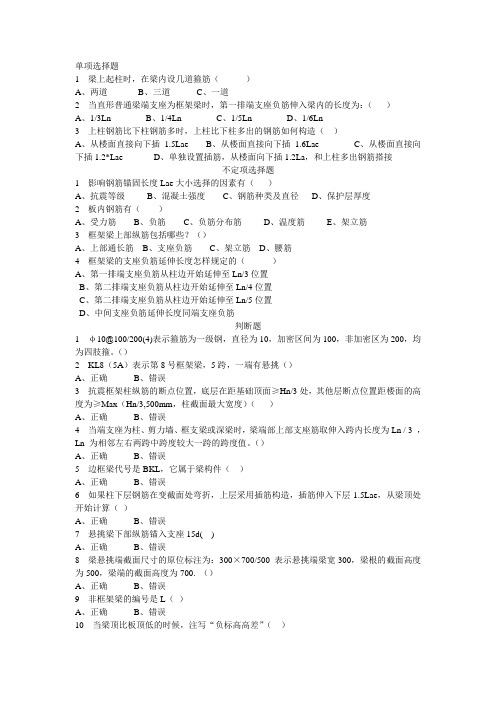

单项选择题1 梁上起柱时，在梁内设几道箍筋（）A、两道B、三道C、一道2 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln3 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接不定项选择题1 影响钢筋锚固长度Lae大小选择的因素有（）A、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度2 板内钢筋有（）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋3 框架梁上部纵筋包括哪些？（）A、上部通长筋B、支座负筋C、架立筋D、腰筋4 框架梁的支座负筋延伸长度怎样规定的（）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋判断题1 φ10@100/200(4)表示箍筋为一级钢，直径为10，加密区间为100，非加密区为200，均为四肢箍。

（）2 KL8（5A）表示第8号框架梁，5跨，一端有悬挑（）A、正确B、错误3 抗震框架柱纵筋的断点位置，底层在距基础顶面≥Hn/3处，其他层断点位置距楼面的高度为≥Max（Hn/3,500mm，柱截面最大宽度）（）A、正确B、错误4 当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部支座筋取伸入跨内长度为Ln / 3 ，Ln 为相邻左右两跨中跨度较大一跨的跨度值。

（）A、正确B、错误5 边框梁代号是BKL，它属于梁构件（）A、正确B、错误6 如果柱下层钢筋在变截面处弯折，上层采用插筋构造，插筋伸入下层1.5Lae，从梁顶处开始计算（）A、正确B、错误7 悬挑梁下部纵筋锚入支座15d( )A、正确B、错误8 梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300，梁根的截面高度为500，梁端的截面高度为700. （）A、正确B、错误9 非框架梁的编号是L（）A、正确B、错误10 当梁顶比板顶低的时候，注写“负标高高差”（）A、正确B、错误11 板的支座是圈梁时，其上部支座负筋锚固长度为：支座宽-保护层-圈梁外侧角筋直径+15d，下部纵筋伸入支座5d且至少到圈梁中心线（）A、正确B、错误单项选择题1 关于地下室外墙下列说法错误的是（）A 、地下室外墙的代号是DWQB 、h表示地下室外墙的厚度C 、OS表示外墙外侧贯通筋D、IS表示外墙内侧贯通筋2 抗震框架柱中间层柱根箍筋加密区范围是（）A、500B、700C、Hn/3D、Hn/63 如图所示，上部通长筋有几根（）A、4根B、3根C、2根4 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（）A、250mmB、350mmC、400mmD、200mm5 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造A、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2lae（la）D、到节点底向上伸入一个1.5Lae长度判断题1 混凝土等级为C30的三级抗震框架柱，上部通长筋直径为22的三级钢，其锚固长度Lae 为37dA、正确B、错误2 非抗震框架梁一般不设加密区A、正确B、错误3平面标注包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案： A2 基础底面的钢筋保护层厚度最少不小于40。

( √ )条形基础底板一般在短向配置（），在长向配置 ()A、分布筋B、受力主筋3正确答案 :B A4梁的平面注写包括集中注明和原位注明，集中注明表达梁的通用数值，原位注明表达梁的特别数值A、正确B、错误正确答案： A5 6C25 2（-2）/4 表示上排纵筋为 2C25 且伸入支座，下排钢筋为 4C25 全部伸入支座A、正确B、错误6 梁下部纵筋 2C25+3C20(-3)/5 25 表示，上排纵筋为 2C25 和 3C20 且 3C20 不伸入支座，下排纵筋为 5C25，全部伸入支座A、正确B、错误正确答案： A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高 250mmA、正确B、错误正确答案 :A8 边框梁代号是BKL ，它属于梁构件（）A、正确B、错误正确答案： B答案剖析：剖析：参照图集11G101-1 第 15 页，它是墙梁，属于墙构件。

9 梁悬挑端截面尺寸的原位注明为： 300×700/500 表示悬挑端梁宽 300，梁根的截面高度为 500，梁端的截面高度为 700. （）A、正确B、错误正确答案： B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折 15dA、正确B、错误正确答案： B11 墙顶连梁内的箍筋在跨内、支座内均部署，支座内部署间距150mmA、正确B、错误正确答案： A12 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4 的短柱，其箍筋沿柱全高加密 ()A、正确B、错误正确答案： A13板钢筋注明分为集中注明和原位注明，集中注明的主要内容是板的贯串筋，原位注明主若是针对板的非贯串筋（）A、正确B、错误正确答案： A14在平法图集中板的受力筋、负筋及面筋初步间距距支座S/2( √ )15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案： A16剪力墙洞口宽和高大于800 时，洞口应加设暗梁构造A、正确B、错误正确答案： A17墙中间单洞口连梁锚固值为Lae 且不小于 500mmA、正确B、错误正确答案： B18当某跨梁原位注明的箍筋规格或间距与集中注明不同样的时候，以集中注明的数值为准A、正确B、错误正确答案： B19 梁腹板高度 hw≥ 450 时，须在梁中配置纵向构造筋()A、正确B、错误20柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案： A21 基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d （）A、正确B、错误正确答案 :A22板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。

综合练习题1单选题第1题当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9A、≥2500B、≥2600C、≥2700D、≥2800正确答案:A 答案解析：解析：参考图集11G101-3第63页第2题梁上起柱时，在梁内设几道箍筋（）A、两道B、三道C、一道正确答案:A 答案解析：解析：参考图集11G101-1第66页第3题在基础内的第一根柱箍筋到基础顶面的距离是多少（）A、50B、100C、3d（d为箍筋直径）D、5d（d为箍筋直径）正确答案:B 答案解析：解析：参考图集11G101-3第59页第4题高板位筏型基础指：（）A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁的中间正确答案:C 答案解析：解析：参考图集11G101-3第30页第5题当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln正确答案:A 答案解析：解析：参考图集11G101-1第79页第6题上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案:C 答案解析：第7题基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）A、深入支座长要满足LaB、深入支座长要满足1000mmC、深入支座长要满足15dD、深入支座长要满足2倍的梁高正确答案:A 答案解析：解析：参考图集11G101-3第74页第8题支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）A、深入支座不小于LaB、深入支座≥12d且伸到支座中心线C、不小于500mmD、≥15d正确答案:A 答案解析：解析：参考图集11G101-3第80页不定项选择题（共5题）第11题影响钢筋锚固长度Lae大小选择的因素有（）A、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度正确答案:ABC 答案解析：解析：参考图集11G101-1第53页第12题在承台上集中引注的必注内容有（）A、承台编号B、截面竖向尺寸C、配筋D、承台板底面标高正确答案:ABC 答案解析：解析：参考图集11G101-3第44页第13题板内钢筋有（）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋正确答案:ABCD 答案解析：解析：参考图集11G101-1第14题框架梁上部纵筋包括哪些？（）A、上部通长筋B、支座负筋C、架立筋D、腰筋正确答案:ABC 答案解析：解析：参考图集11G101-1第79页第15题框架梁的支座负筋延伸长度怎样规定的（）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋正确答案:ABD 答案解析：解析：参考图集11G101-1第79页判断题第16题φ10@100/200(4)表示箍筋为一级钢，直径为10，加密区间为100，非加密区为200，均为四肢箍。

平法钢筋计算练习题【例1】图为某工程非抗震预制YL-1矩形单梁的配筋图，这根梁有4个编号的钢筋组成，按其形状可分为直钢筋、弯起钢筋和箍筋三种。

【解】 (1)直钢筋直钢筋有①号2Φ18的受拉钢筋和③号2Φ12的架立钢筋。

①号直钢筋钢筋长度：6000-2*25+*18 =6175㎜③号直钢筋钢筋长度：6000-2*25+*12 =6100㎜(2)弯起钢筋②Φ20②号弯起钢筋的单根长度：6000-2*25+400**2+*20 =6531㎜(3)箍筋④号Φ箍筋问距为200mn，箍筋长度和个数别离为：箍筋计算长度=( 200+450 -4*25) *2+18. 27 *=1219㎜非抗震抗震箍筋个数=( 6000-2*25)÷200+1 ≈31（个）【例2】如图所示，计算独立基础底板配筋工程量（共6个）。

已知：基础底板混凝土保护层厚度40㎜。

（规范规定：基础边长B≥3000㎜时<除基础支承在桩上外>．受力钢筋的长度可减为交织布置。

）【解】 (1) ①号筋12每根长 = 3300* =2970㎜钢筋数量：(2800-2*40) ÷100+1 =28根(2) ②号筋12每根长= 2800-2*40 =2720㎜钢筋数量：(3300-2*40) ÷130+1 =26根基础底板钢筋重量：号筋12：*28*m * 6个 =②号筋12：*26*0.888kg/m * 6个 =376.80kg合计：10以上：+ =819.88kg套用定额：01040219【例3】计算图中1轴与A轴相交的KZ1的钢筋。

已知：某工程共五层，室外地坪标高-0. 05m，每层层高，梁高400㎜，抗震品级四级，混凝土强度C25，柱的混凝土保护层厚度为30㎜，柱钢筋采用绑扎搭接，J4基础剖面图见下图。

【解】1~A轴KZ1： P55①角筋422: 100+400+400-30+1250+*34d =3167㎜四级抗震，Lae=La=34d, P34 搭接率50%，修正系数.3. 167*2.98kg/m *4根 =37.75kg②b、h边820: 400+400-30+1250+1. 4*34d =2972㎜2. 972*2. 47kg/m *8根 =58.73kg(2) -0. 050 ~层钢筋：①角筋422：3900+1. 4*34d=4947㎜4. 947*2. 98kg/m *4根*4层=235.87kg②b、h边820: 3900+1. 4*34d=4852㎜4. 852*2. 47kg/m *8根*4层=383.50kg(3) ~层钢筋：①外侧钢筋角筋322: 3900-400+*34d =4547㎜ P37b、h边420: 3900-400+*34d =4520㎜4. 547*3根*2.98kg/m+*4根*2.47kg/m =94.25kg②内侧钢筋角筋122：3900-30+12d =4134㎜b、h边4 20:3900-30+12d =4110㎜4. 134*1根*2. 98kg/m+4. 11*4根*2. 47kg/m =52.93kg(4)箍筋长度：[(400-30*2)+(500-30*2)] *2+= 1786㎜[400/3+( 500-30*2)] *2+=1373㎜[ 500/3+( 400-30*2)] *2+=1240㎜合计: 1786+1373+1240 =4399㎜加密区高度（搭接长度d取大值）：(1250+3900-400)/3 +1. 4*34d =2630㎜P61柱全长箍筋根数：[ (1250+3900*5-30)/200+1) ]=105根加密部位增加箍筋根数：2630/200+3869/200+( 3660/200) *3+2000/200 =96根Φ8: *(2+105+96) *0. 395kg/m=合计：Φ10之内圆钢(01040216)：10以上螺纹钢(01040219)：+++++ =【例4】计算下图板的配筋。

测试1. 单选不属于结构设计总说明主要内容的是（）A：图纸目录B：工程概况C：主要结构材料D：结构要点和施工要求正确答案：[D]答案解析：2. 单选普通房屋和构筑物设计使用年限为（）A：5年B：25年C：50年D：100年正确答案：[C]答案解析：3. 单选框架梁的代号为（）A：PTBB：ATC：KZD：KL正确答案：[D]答案解析：4. 单选钢筋混凝土框架结构教学楼，其卫生间的环境类别属于（）A：一B：二aC：二bD：三a正确答案：[B]答案解析：5. 单选教学楼抗震设防类别取（）A：甲类B：乙类C：丙类D：丁类正确答案：[C]答案解析：6. 单选下列属于恒载的是（）A：屋面雪荷载B：楼面人群荷载C：风荷载D：自重荷载正确答案：[D]答案解析：7. 单选热轧钢筋符号“C”对应的是（）A：HPB300B：HRB335C：HRB400D：HRB500正确答案：[C]答案解析：8. 单选基础中的砌体，应选用（）砌筑。

A：石灰砂浆B：水泥砂浆C：水泥石灰砂浆D：水泥黏土砂浆正确答案：[B]答案解析：9. 单选钢筋混凝土框架柱，室内正常环境下混凝土C25保护层最小厚度为（）A：20mmB：25mmC：30mmD：40mm正确答案：[B]答案解析：10. 单选某三级抗震框架梁，其下部配置纵向受拉钢筋4C20，混凝土为C25，该纵向受拉钢筋的抗震锚固长度Lae为（）A：700mmB：800mmC：840mmD：940mm正确答案：[C]答案解析：11. 单选某非抗震钢筋混凝土板，混凝土强度等级为C25，纵向受力钢筋为A10ⓐ150，当同一区段搭接接头面积百分率小于25%时，其绑扎搭接长度Ll为() A：360mmB：400mmC：410mmD：460mm正确答案：[A]答案解析：12. 单选建筑工程施工过程中，下列不属于钢筋连接方式的是（）A：对接连接B：绑扎搭接C：机械连接D：焊接连接正确答案：[A]答案解析：13. 单选独立基础编号“DJP”表示的独立基础类型是（）A：普通阶形独立基础B：普通坡形独立基础C：杯口阶形独立基础D：杯口坡形独立基础正确答案：[B]答案解析：14. 单选当独立基础底板长度≥（）时，除外侧钢筋外，其底板配筋长度可取相应方向底板长度的0.9倍。
