模电放大电路的例题

实验目的和要求：① 了解运放调零和相位补偿的基本概念。

② 熟练掌握反相比例、同相比例、加法、减法等电路的设计方法。

③ 熟练掌握运算放大电路的故障检查和排除方法，以及增益、传输特性曲线的测量方法。

实验原理：预习思考：1、 设计一个反相比例放大器，要求：|A V|=10，Ri>10KΩ，将设计过程记录在预习报告上； 电路图如P20页5-1所示，电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ2、 设计一个同相比例放大器，要求：|A V|=11，Ri>100KΩ，将设计过程记录在预习报告上；R F R LVo电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ 3、 设计一个电路满足运算关系 VO= -2Vi1 + 3Vi2减法运算电路：1123213111113232)()()(i f i f i f i i O V R R V R R R R R R V R R R V R R R V V -++=++-+=3)()(32131=++R R R R R R f ，0,22211==⇒=R R R R R f f取Ω=Ω=Ω=Ω=K R K R K R K R f 100,0,20,10321实验电路如实验内容：1、反相输入比例运算电路（I ） 按图连接电路，其中电源电压为±15V ，R 1=10 kΩ, R F =100 kΩ, R L =100 kΩ, R P =10 kΩ//100 kΩAR1R F Rp=R F //R1R LVoVi+Vcc-Vcc输入端接地，用万用表测量并记录输出端电压值，此时测出失调电压0.016 V 分析：失调电压是直流电压，将会直接影响直流放大器的放大精度。

直流信号测量：Vi/V V O /V Avf测量值 理论值 -2 14.25 -7.125 -10 -0.5 4.98 -9.96 -10 0.5 -5.02 -10.04 -10 2-12.87-6.435-10实验结果分析：运算放大器的输出电压摆幅受器件特性的限制，当输入直流信号较大时，经过运放放大后的输出电压如果超过V OM ，则只能输出V OM 的值。

电路设计一、设计I/V变换电路，实现2mA的电流信号转换为5V的电压信号。

1、电路图与仿真结果：如图一，2、电路说明：电路中使用了最简单常见的运放LM324系列，电路结构简单，可以广泛应用，如果对精度要求更高，可以选用精密运放，如OPA系列的运放。

电路原理简单，由理想运放的虚断特性，】广广2mA，由虚短特性u二u二0，所以u=-i X R=-5V，从而实现了将2mA的电流信号转换为5V NPof2的电压信号。

3、参数确定方法：根据u=-i X R，要求输入2m A的电流输出5V的电压，可以确定oi2R=2.5k0。

24、分析总结：由于输出电压仅与i和R有关，改变R电路就可以实现不同电流型号转化i22为要求的电压信号。

同时由于不同场合条件不同，对电路稳定性的要求不同，可以根据实际条件改变运放型号，使电路可以在更广泛的范围里应用。

二、设计精密放大电路，其放大倍数为100倍。

1、电路图与仿真结果：如图二、图三，2、电路说明：电路用OPA系列精密运放实现精密放大，仿真结果如图三，电路为两级放大电路，每级的放大倍数为10。

则经两级放大后放大100倍。

而如果仅用一个运放完成100倍放大，仿真结果如图四，从示波器读数上可以看出放大结果为：A =982.55=98.3并不精密，而两级放大，放大倍数为A =999.3=99.99，精密u 9.997u 9.994程度大大提高，因此选用两级放大电路。

电路图：图二3、参数确定方法:1、电路图与仿真结果:电路图：如图五，各放大电路的放大倍数分别为A 二1+R=10,R1u1RA 二1+負二10，所以只要 R5u2三、设计信号处理电路，完成如下运算Uo=2.5+u : i仿真结图图四仿真结果：如图六,图六其中通过信号源输入一个峰值为I V，频率为1k Hz正弦波，示波器的通道A 接信号源，通道B接信号处理电路输出端。

示波器上的输出波形如图，根据从读数上可以看出，输出电压U 的最大值与最小值分别为3.499V 和1.502V ，满足o设计要求：u =2.5+u 。

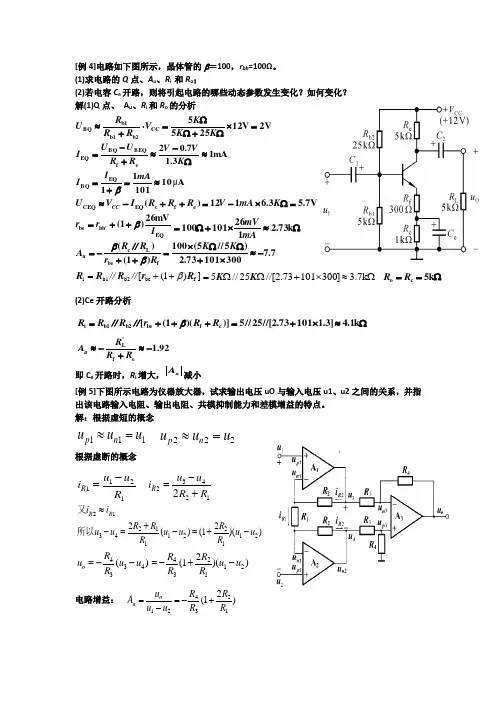

[例4]电路如下图所示，晶体管的β＝100，r bb =100Ω。

(1)求电路的Q 点、A u 、R i 和R o ；(2)若电容C e 开路，则将引起电路的哪些动态参数发生变化？如何变化？解(1)Q 点、 A u 、R i 和R o 的分析(2)Ce 开路分析即C e 开路时，R i 增大，u A 减小[例5]下图所示电路为仪器放大器，试求输出电压uO 与输入电压u1、u2之间的关系，并指出该电路输入电阻、输出电阻、共模抑制能力和差模增益的特点。

解：根据虚短的概念根据虚断的概念电路增益：2V V 122555CC b2b1b1BQ =⨯Ω+ΩΩ=⋅+≈K K K V R R R U mA 13.17.02e f BEQ BQ EQ ≈Ω-≈+-=K V V R R U U I A 1010111EQ BQ μ≈=+=mA I I βV 7.53.6112)(e f c EQ C EQ=Ω⨯-=++-≈K mA V R R R I V U CC EQ bb'be mV26)1(I r r β++=Ω≈⨯+Ω=k 73.2126101100mA mV 7.730010173.2)5//5(100)1()(fbe L c -≈⨯+ΩΩ⨯=++-=K K R r R R A u ββ∥])1([f be b2b1i R r R R R β++=∥∥Ω≈⨯+ΩΩ=k 7.3]30010173.2//[25//5K K Ω==k 5c o R R )])(1([f be b2b1i e R R r R R R +++=β∥∥Ω≈⨯+=k 1.4]3.110173.2//[25//592.1ef 'L -≈+-≈R R R A u 111u u u n p =≈222uu u n p =≈1211R u u i R -=124322R R u u i R +-=12R R i i ≈又))(21()(221122111243u u R R u u R R R u u -+=-+=-所以)(4334u u R R u o --=))(21(211234u u R R R R -+-=)21(123421R R R R u u u A o u +-=-=[例6]理想运放组成的电路如下图所示，已知输入电压V i1=0.6V ，V i2=0.4V ，V i3=-1V 。

模拟电子技术练习题1、差动放大器与其它放大器相比，其特点是能（ ）。

A ．克服温漂B ．稳定放大倍数C ．提高输入电阻 D.扩展通频带 2、FET 是（ ）控制器件。

A.电流B.电压C.电场D.磁场3、对某一级晶体管放大电路，要其对前一级的影响小（吸取的电流小），对后级带负载能力强，宜采用（ ）。

A.共基极放大电路B.共发射极放大电路C.共集电极放大电路D.以上电路都可以 4、要制作频率非常稳定的测试用信号源，应选用（ ）。

A..RC 桥式正弦波振荡电路B..LC 正弦波振荡电路C.石英晶体正弦波振荡电路D.以上电路都可以5、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的v 。

A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区 6、负反馈放大电路的一般表达式为....1FA A A f +=，当11..>+F A 时，表明放大电路引入了（ ）。

A ．负反馈B ．正反馈C ．自激振荡 D.干扰7、已知输入信号的频率为10KHZ~12KHZ ，为了防止干扰信号的混入，应选用（ ）滤波电路。

A ．高通 B ．低通 C ．带通 D.带阻 8、负反馈放大电路产生自激振荡条件是（ ）。

A ．1..=F AB ．1..-=F AC ．1..>F A D. 1..<F A 9、在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为（ ）。

A ．1WB ．0.5WC ．0.2W D.无法确定 10、PN 结外加正向电压时，其空间电荷区（ ）。

A.不变B.变宽C.变窄D.无法确定11．当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E （ ） 。

A. >，> B.<，< C. =，= D.≤，≤ 12、 共模抑制比越大表明电路（ ）。

A.放大倍数越稳定B.交流放大倍数越大C.输入信号中差模成分越大D.抑制温漂能力越大 13、负反馈所能抑制的干扰和噪音是（ ）。

模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。

a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。

a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。

当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。

a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。

a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。

已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。

a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。

a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。

模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。

A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。

A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。

A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。

A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。

A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。

A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。

A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。

A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。

答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。

答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。

答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。

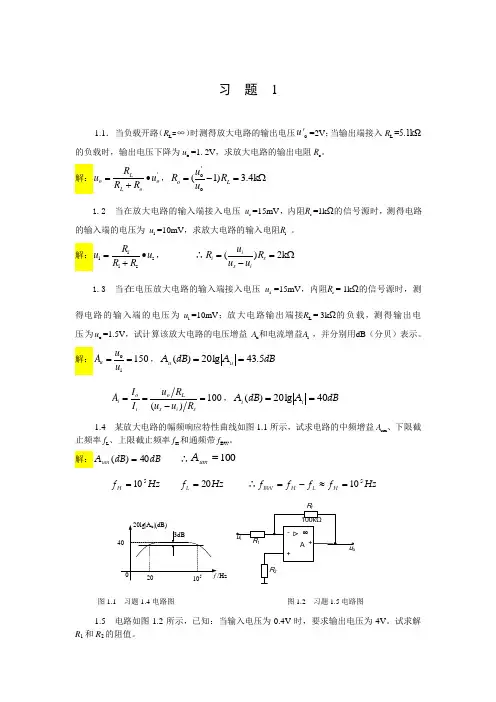

习 题 11.1． 当负载开路（R L =∞）时测得放大电路的输出电压o u'=2V ；当输出端接入R L =5.1kΩ的负载时，输出电压下降为u o =1. 2V ，求放大电路的输出电阻R o 。

解：'L o o L o R u u R R =•+，'o o(1) 3.4k o L u R R u =-=Ω 1.2 当在放大电路的输入端接入电压 u s =15mV ，内阻 R s =1k Ω的信号源时，测得电路的输入端的电压为 u i =10mV ，求放大电路的输入电阻 R i 。

解：ii s i s R u u R R =•+， ∴()2k i i s s iu R R u u ==Ω-1.3 当在电压放大电路的输入端接入电压 u s =15mV ，内阻 R s = 1k Ω的信号源时，测得电路的输入端的电压为 u i =10mV ；放大电路输出端接 R L = 3k Ω的负载，测得输出电压为u o =1.5V ，试计算该放大电路的电压增益 A u 和电流增益 A i ，并分别用 d B （分贝）表示。

解：oi150u u A u ==，dB A dB A u u 5.43lg 20)(== 100()o o Li i s i sI u R A I u u R ===-，dB A dB A i i 40lg 20)(== 1.4 某放大电路的幅频响应特性曲线如图1.1所示，试求电路的中频增益A um 、下限截止频率f L 、上限截止频率f H 和通频带f BW 。

解：dB dB A um 40)(= ∴100=umAHz f H 510= Hz f L 20= ∴Hz f f f f H L H BW 510=≈-=图1.1 习题1.4电路图 图1.2 习题1.5电路图1.5 电路如图1.2所示，已知：当输入电压为0.4V 时，要求输出电压为4V 。

试求解R 1和R 2的阻值。

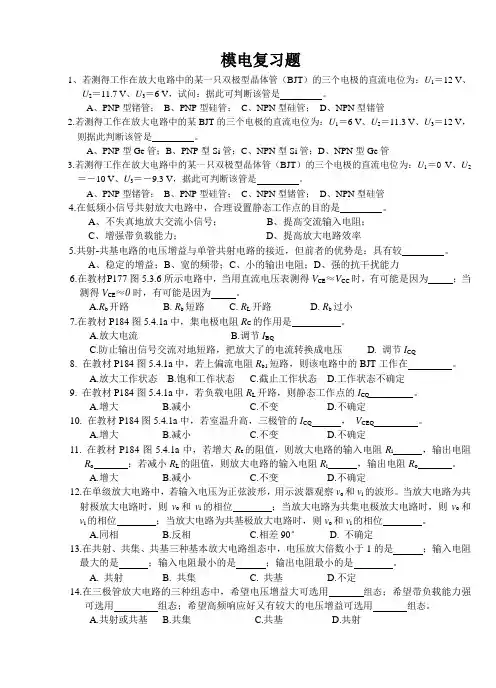

模电复习题1、若测得工作在放大电路中的某一只双极型晶体管（BJT）的三个电极的直流电位为：U1＝12 V、U2＝11.7 V、U3＝6 V，试问：据此可判断该管是。

A、PNP型锗管；B、PNP型硅管；C、NPN型硅管；D、NPN型锗管2.若测得工作在放大电路中的某BJT的三个电极的直流电位为：U1＝6 V、U2＝11.3 V、U3＝12 V，则据此判断该管是。

A、PNP型Ge管；B、PNP型Si管；C、NPN型Si管；D、NPN型Ge管3.若测得工作在放大电路中的某一只双极型晶体管（BJT）的三个电极的直流电位为：U1＝0 V、U2＝－10 V、U3＝－9.3 V，据此可判断该管是。

A、PNP型锗管；B、PNP型硅管；C、NPN型锗管；D、NPN型硅管4.在低频小信号共射放大电路中，合理设置静态工作点的目的是。

A、不失真地放大交流小信号；B、提高交流输入电阻；C、增强带负载能力；D、提高放大电路效率5.共射-共基电路的电压增益与单管共射电路的接近，但前者的优势是：具有较。

A、稳定的增益；B、宽的频带；C、小的输出电阻；D、强的抗干扰能力6.在教材P177图5.3.6所示电路中，当用直流电压表测得V CE≈V CC时，有可能是因为；当测得V CE≈0时，有可能是因为。

A.R b开路B. R b短路C. R L开路D. R b过小7.在教材P184图5.4.1a中，集电极电阻R C的作用是。

A.放大电流B.调节I BQC.防止输出信号交流对地短路，把放大了的电流转换成电压D. 调节I CQ8. 在教材P184图5.4.1a中，若上偏流电阻R b1短路，则该电路中的BJT工作在。

A.放大工作状态B.饱和工作状态C.截止工作状态D.工作状态不确定9. 在教材P184图5.4.1a中，若负载电阻R L开路，则静态工作点的I CQ。

A.增大B.减小C.不变D.不确定10. 在教材P184图5.4.1a中，若室温升高，三极管的I CQ，V CEQ。

模拟电子线路随堂练习第一章半导体器件作业1-1一、习题（满分100分）1.N型半导体带负电，P型半导体带正电。

（）2.以空穴为主要导电方式的半导体称为P型半导体。

（）3.PN结处于正向偏置时，正向电流小，电阻大，处于导通状态。

（）4.晶体二极管的反向电压上升到一定值时，反向电流剧增，二极管被击穿，就不能再使用了。

（）5.硅二极管两端只要加上正向电压时立即导通。

（）6.在本征半导体中，空穴和自由电子两种载流子的数量不相等。

（）7.晶体三极管的基极，集电极，发射极都不可互换使用。

（）8.晶体三极管工作在饱和状态的条件是：发射结正偏，集电结正偏。

（）9.晶体三极管有三种工作状态，即：放大状态，饱和状态，导通状态。

（）10.三极管是一种电压控制器件，场效应管是一种电流控制器件。

（）11.温度升高后，在纯净的半导体中（）。

A.自由电子和空穴数目都增多，且增量相同B.空穴增多，自由电子数目不变C.自由电子增多，空穴不变D.自由电子和空穴数目都不变12.如果PN结反向电压的数值增大（小于击穿电压），则（）。

A.阻当层不变，反向电流基本不变B.阻当层变厚，反向电流基本不变C.阻当层变窄，反向电流增大D.阻当层变厚，反向电流减小一、习题（满分100分）1.N型半导体（）。

A.带正电B.带负电Ｃ.呈中性Ｄ.不确定2.如果二极管的正反向电阻都很大，则该二极管（）。

A.正常B.断路Ｃ.被击穿Ｄ.短路3.对于晶体二极管，下列说法正确的是（）。

A.正向偏置时导通，反向偏置时截止B.反向偏置时无电流流过二极管C.反向击穿后立即烧毁D.导通时可等效为一线性电阻4.工作在放大状态的三极管两个电极电流如图，那么，第三个电极的电流大小、方向和管脚自左至右顺序分别为（）。

A.0.03mA 流出三极管e、c、bB.0.03mA 流进三极管e、c、bC.0.03mA 流出三极管c、e、bD.0.03mA 流进三极管c、e、b5.测得电路中晶体三极管各电极相对于地的电位如图，从而可判断该晶体管工作在（）。

第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。

1.只有电路既放大电流又放大电压,才称其有放大作用。

(×)2.可以说任何放大电路都有功率放大作用。

(√)3.放大电路中输出的电流和电压都是有源元件提供的。

(×)4.电路中各电量的交流成分是交流信号源提供的。

(×)5.放大电路必须加上合适的直流电源才能正常工作。

(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。

(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。

(×)二．试分析图各电路是否能放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

(a) (b) (c)(d) (e) (f)(g) (h) (i)图解：图(a)不能。

V BB 将输入信号短路。

图(b)可以。

图(c)不能。

输入信号与基极偏置是并联关系而非串联关系。

图(d)不能。

晶体管基极回路因无限流电阻而烧毁。

图(e)不能。

输入信号被电容C 2短路。

图(f)不能。

输出始终为零。

图(g)可能。

图(h)不合理。

因为G -S 间电压将大于零。

图(i)不能。

因为T 截止。

三．在图 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。

填空：要求先填文字表达式后填得数。

(1)当0iU V =&时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和 b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。

(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =&( /o iU U - )≈( -120 )。

第二章训练题一、判断题：1.只有电路既放大电流又放大电压，才称其有放大作用。

（×）2. 放大电路中输出的电流和电压都是由有源元件提供的。

（×）3.电路中各电量的交流成份是交流信号源提供的；（× ）4.放大电路必须加上合适的直流电源才能正常工作。

5. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。

（×）6. 当单级放大电路的静态工作点过高时，根据I b=I c/β，可选用β大的晶体三极管来减小I b 。

（×）7. 只要是共射放大电路，输出电压的底部失真都是饱和失真。

（×）8. 若单管共射放大电路中的三极管为NPN型，输出电压的底部失真时为饱和失真。

（√）9. 在共射放大电路中，若晶体管为NPN，输出电压u o出现底部失真，则该失真为截止失真。

（×）10. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。

（×）11.可以说任何放大电路都有功率放大作用；（√）12.若单管共射放大电路出现截止失真，可适当增大基极电阻R B消除失真。

（ × ）13.某二级电压放大电路中，已知A u1=－10、A u2=－50 ，则总的电压放大倍数为500。

（√）14. 某二级电压放大电路中，已知Au1=50、Au2=100 ，则总的电压放大倍数为150。

（√）15. 现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

（×）16. 有人测得晶体管的U BE=0.7V, I B=20µA，因此推算出：be r=U BE/I B=0.7V/20µA=35KΩ。

（×）17.放大电路如图1所示，已知：U CC＝12V，R B＝240kΩ，R C＝3kΩ，晶体管β＝40，且忽略U BE。

模电试卷题库（含答案）1.某个处于放⼤状态的电路，当输⼊电压为10mV，输出电压为,输⼊电压为15mV时，输出电压为7V（以上均为直流电压），它的电压增益为（ C ）a、700b、650c、100d、-1002.当输⼊信号频率为f L或f H时，电压增益的幅值约下降为中频时的（ B ）a、05.b、c、d、13.当输⼊信号频率为fL或fH时, 电压增系下降了( B )。

A、2 dBB、3dBC、4dBD、6dB4.某放⼤电路在负载开路时的输出电压为4V，接3KΩ的负载电阻后输出电压降为3V，这说明放⼤电路的输出电阻为（ C ）a、10KΩb、2KΩc、1 KΩd、Ω5.⽤两个AU相同的放⼤电路A和B分别对同⼀个具有相同内阻的电压信号进⾏放⼤，测试结果输出电压VOA>VOB，由此可知A⽐B （ B ）a、⼀样b、差c、好d、⽆法判别b、输⼊电阻⼩c、输出电阻⾼d、输出电阻低理想运放7.在线性区内，分析理想运放⼆输⼊间的电压时可采⽤（A ）a、虚短b、虚断c、虚地d、以上均否8.如图⽰，运放A为理想器件，则其输出电压V0为（A ）a、0Vb、3Vc、6Vd、9V9.如图⽰，运放A为理想器件，则其输出电压VO为（ C ）a、9Vb、6Vc、0Vd、3V10.设V N、V P和V0分别表⽰反相输⼊端、同相输⼊端和输出端，则V0与V N、V P分别成（ D ）a、同相、同相b、反相、反相c、同相、反相d、反相、同相11.若要将幅度为±Um的矩形波转变为三⾓波，则应选⽤（D ）12.A、反相⽐例运算电路13.B、同相⽐例运算电路14.C、微分运算电路15.D、积分运算电路半导体16.N型半导体是在本征半导体中加⼊以下物质后形成的（D ）。

a、电⼦d、五价磷元素17.半导体中有两种载流⼦，它们分别是（C ）a、电⼦和受主离⼦b、空⽳和施主离⼦c、电⼦和空⽳d、受主离⼦和施主离⼦18.在杂质半导体中，多数载流⼦的浓度主要取决于（ B ）a、温度b、杂质浓度c、掺杂⼯艺d、晶体缺陷19.在室温附近，当温度升⾼时，杂质半导体中浓度明显增加是（C ）a、载流⼦b、多数载流⼦c、少数载流⼦d、正负离⼦20.温度升⾼后，在纯半导体中，其电⼦、空⽳变化为（ A ）a、⾃由电⼦和空⽳数⽬都增多，且增量相同b、空⽳增多，⾃由电⼦数⽬不变c、⾃由电⼦增多，空⽳数⽬不变d、⾃由电⼦和空⽳数⽬都不变⼆极管21.PN结不加外部电压时，PN结中的电流为（B ）a、只从P区流向N区b、等于零c、只从N区流向P区d、⽆法判别22.流过⼆极管的电流⼀定，⽽温度升⾼时，⼆极管的正向电压（A ）a、减⼩b、增⼤c、基本不变d、⽆法确定23.当PN结外加正向电压时，耗尽层将（ C ）24.⼆极管正向电压从增⼤5%时，流过的电流增⼤为（ B ）a、5%b、⼤于5%c、⼩于5%d、不确定25.温度升⾼时，⼆极管的反向伏安特性曲线应（ A ）a、上移b、下移c、不变d、以上均有可能26.利⽤⼆极管组成整流电路，是应⽤⼆极管的（ D ）a、反向击穿特性b、正向特性c、反向特性d、单向导电性27.PN结形成后，PN结中含有（ D ）a、电⼦b、空⽳c、电⼦和空⽳d、杂质离⼦28.PN结不加外部电压时，扩散电流与漂移电流应（ A ）a、相等b、⼤于c、⼩于d、⽆法确定29.稳压管能够稳定电压，它必须⼯作在（ D ）a、正向状态b、反向状态c、单向导电状态d、反向击穿状态30.以下四种半导体器件中，为硅稳压管的是（ C ）31.在⼀般电路分析计祘时，常将⼆极管简化为理想模型、恒压降模型、折线模型和⼩信号模型。

第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。

1.只有电路既放大电流又放大电压,才称其有放大作用。

(×)2.可以说任何放大电路都有功率放大作用。

(√)3.放大电路中输出的电流和电压都是有源元件提供的。

(×)4.电路中各电量的交流成分是交流信号源提供的。

(×)5.放大电路必须加上合适的直流电源才能正常工作。

(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。

(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。

(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。

V BB 将输入信号短路。

图(b)可以。

图(c)不能。

输入信号与基极偏置是并联关系而非串联关系。

图(d)不能。

晶体管基极回路因无限流电阻而烧毁。

图(e)不能。

输入信号被电容C 2短路。

图(f)不能。

输出始终为零。

图(g)可能。

图(h)不合理。

因为G -S 间电压将大于零。

图(i)不能。

因为T 截止。

三．在图T2.3 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。

填空：要求先填文字表达式后填得数。

(1)当0i U V =时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。

(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =( /o i U U - )≈( -120 )。
