CAD建筑制图基础教程2008版14(共9张)

CAD建筑制图基础教程2008版14(共9张)
地坪线和轮廓线使用直线绘制，当然也可以使用多段线绘制，其定位由辅助线和轴线的偏移线 完成。
第5页，共9页。

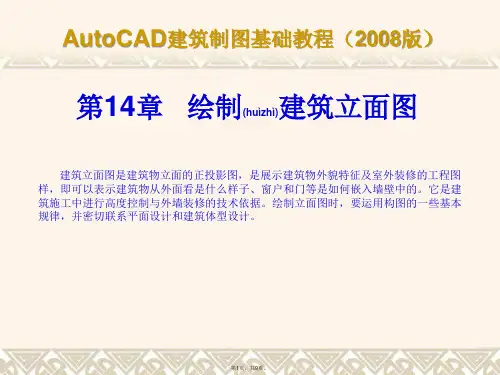

AutoCAD建筑制图基础教程（2008版）
14.2.3 绘制 装饰线 (huìzhì)
墙面装饰是立面图绘制中一个比较重要的方面，由于有些立面图墙面装饰比较 精致，用户通常需要花比较多的时间来绘制这些装饰。通常情况下，如果非常精细 的装饰，可以通过引出详图来进行绘制，而在立面图中大概绘制就行了。如果在立 面图中可以表达出来，则须要注意尺寸和位置，如有特殊作法，还要添加文字说明。
第2页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2 绘制 立面图 (huìzhì)
立面图的绘制主要包括外轮廓的绘制以及内部图形的绘制，同样也主要使用轴线和 辅助线进行定位。立面图中很少采用多线命令，主要使用直线、多段线、偏移等命令。 立面图的绘制难度在于立面图装饰的程度以及立面窗和门的复杂程度。下面以北向立面 图为例来介绍绘制过程。 绘制辅助线和轴线 绘制地坪线和轮廓线 绘制装饰线
第6页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2.4 绘制(huìzhì)立面图门效果
门和窗也是立面图中比较重要的组成部分，绘制方法与平面图中门和窗的绘制方法没有 太大的差别，只是在平面图中，门和窗是平面图，在立面图中，门和窗也要变成立面图。本 例的门比较复杂一些，是一个自动控制门，还有花纹，其实属于比较细微的家具的绘制，需 要结合许多命令进行绘制。
立面图中的标高可以使用标高底部的直线进行定位，直线的中点位于同一条垂 直直线上。
第9页，共9页。
绘制立面图门效果
绘制立面图窗效果 创建标高以及其他
第3页，共9页。
AutoCAD建筑制图基础教程（2008版）

CAD2008建筑制图基础培训教程课件

CAD2008建筑制图基础培训教程课件
通过 按钮返回上一次的显示
单击 按钮，AutoCAD将显示上一次的视图。若用户连续单 击此按钮，则系统将恢复到前几次显示过的图形（最多10次） 。绘图时，常利用此项功能返回到原来的某个视图。
1.1.10 将图形全部显示在窗口中
绘图过程中，有时需将图形全部显示在程序窗口中。 要实现这个操作，可选取菜单命令【视图】/【缩放】/ 【范围】，或单击【标准】工具栏上 的按钮（该按 钮嵌套在 按钮中）。
1.1.11 设定绘图区域的大小
AutoCAD的绘图空间是无限大的，但用户可以设定在 程序窗口中显示出的绘图区域的大小。绘图时，事先 对绘图区域的大小进行设定将有助于用户了解图形分 布的范围。当然，也可在绘图过程中随时缩放（使用 按钮）图形以控制其在屏幕上显示的效果。

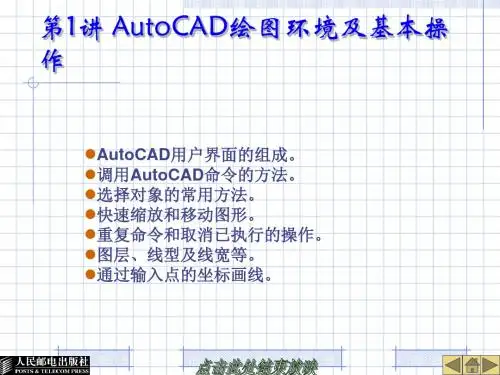

第1讲 AutoCAD绘图环境及基本操 作
AutoCAD用户界面的组成。 调用AutoCAD命令的方法。 选择对象的常用方法。 快速缩放和移动图形。 重复命令和取消已执行的操作。 图层、线型及线宽等。 通过输入点的坐标画线。
1.1 功能讲解──了解用户界面及学习 基本操作
本节着重介绍AutoCAD用户界面的组成，并讲解常用 的一些基本操作
一、通过 按钮缩放图形 单击 按钮，AutoCAD进入实时缩放状态，光标变成放大
镜形状 ，此时按住鼠标左键向上移动光标，就可以放大视 图，向下移动光标就缩小视图。要退出实时缩放状态，可按 Esc键、Enter键或单击鼠标右键打开快捷菜单，然后选择【 退出】选项。 二、通过 按钮平移图形 单击 按钮，AutoCAD进入实时平移状态 ，光标变成小 手的形状，此时按住鼠标左键并移动光标，就可以平移视图 。要退出实时平移状态，可按Esc键、Enter键或单击鼠标右 键打开快捷菜单，然后选择【退出】选项。

CAD2008建筑制图基础培训教程课件

CAD2008建筑制图基础培训教程课件

指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
90,100
//输入圆心的x、y坐标，按Enter键
指定圆的半径或 [直径(D)] <50.7720>: 70 半径，按Enter键
//输入圆的
（1）方括弧“[ ]”中以“/”隔开的内容表示各个选项。若要选
择某个选项，则需输入圆括号中的字母，可以是大写形式，也 可以是小写形式。例如，想通过三点画圆，就输入“3P”，再 按Enter键。
执行AutoCAD命令的方法一般有两种：一种是在命令行中输 入命令全称或简称，另一种是用鼠标选择一个菜单命令或单 击工具栏中的命令按钮。
一、使用键盘执行命令
在命令行中输入命令全称或简称就可以使系统执行相应的命 令。
一个典型的命令执行过程如下。
命令: circle
//
输入命令全称CIRCLE或简称C，按Enter键
二、保存图形文件
将图形文件存入磁盘时，一般采取两种方式，一种是以当 前文件名保存图形，另一种是指定新文件名保存图形。
（1）快速保存
命令启动方法如下。
菜单命令：【文件】/【保存】。
工具栏：【标准】工具栏上的 按钮。
命令：QSAVE。
执行快速保存命令后，系统将当前图形文件以原文件名直 接存入磁盘，而不会给用户任何提示。若当前图形文件名 是默认名且是第一次存储文件时，则弹出【图形另存为】 对话框，如图1-4所示，在该对话框中用户可指定文件的 存储位置、输入新文件名及文件类型。
7. 状态栏
状态栏上将显示绘图过程中的许多信息，如十字形光标的坐标 值、一些提示文字等。
1.1.2 新建及保存图形
图形文件的管理一般包括创建新文件 、保存文件、打开已有文件及浏览、 搜索图形文件等，下面分别对其进行 介绍。

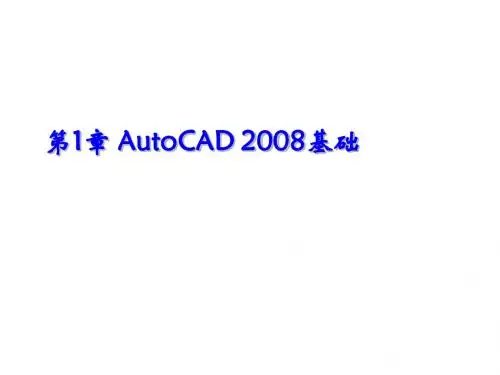

AutoCAD 2008机械制图案例教程第1章 AutoCAD 2008基础

AutoCAD 2008机械制图案例教程第1章 AutoCAD 2008基础

1.7 夹点操作
1.7.1 设置夹点
选择下拉菜单【工具】｜【选项】 命令或在命令行中输入DDGRIPS命令， 在弹出的“选项”对话框中单击“选择 集”选项卡，如图1-24所示，即可对夹 点进行设置。
图1-24 选项对话框
1.7.2 夹点编辑
当建立夹点并单击某一夹点后，该 夹点变为红色，单击鼠标右键，打开如 图1-25所示的快捷菜单。 选择各命令即可对夹点进行操作。
1.11 图形文件操作
1.11.1 建立图形文件
选择下拉菜单【文件】｜【新建】 命令或在命令行中输入“NEW”命令， 弹出“选择样板”对话框，用户在该对 话框中任意选择一个样板文件后，单击 按钮，即可建立新图形文件，如图1-34 所示。
图1-34 新建文件对话框
1.11.2 打开图形文件
选择下拉菜单【文件】｜【打开】命 令或在命令行中输入OPEN命令，弹出如 图1-35所示的“选择文件”对话框。
1.9.2 多行文本
在下拉菜单中选择【绘图】｜【文 字】｜【多行文字】选项或者输入 MTEXT命令为图形标注多行文本、表 格文本、下划线文本等特殊文字。
1.9.3 编辑文字
在绘图过程中如果标注的文本不符 合绘图的要求，往往需要在原有的基础 上进行修改，在AutoCAD 2008中可用 DDEDIT命令来快速编辑文本内容，包 括增加或替换字符等。
1.3 AutoCAD 2008坐标系
1.3.1 世界坐标系（WCS）
AutoCAD默认的坐标系为世界坐标 系（WCS），如图1-14所示。
图1-14 WCS坐标
1.3.2 用户坐标系（UCS）
相对于世界坐标系（WCS），可以 创建无限多的坐标系，这些坐标系通常 称为用户坐标系（UCS），并且可以通 过调用UCS命令来创建用户坐标系。

autocad2008教程

autocad2008教程

Autocad 2008 教程简介Autocad2008是一款广泛使用的计算机辅助设计（CAD）软件，是Autodesk公司开发的一款专业绘图软件。

它具备强大的绘图功能和丰富的设计工具，可以用于制作2D和3D图形，满足各种绘图需求。

本教程将介绍Autocad2008的基本使用方法和常用功能。

安装与界面安装1.下载安装包；2.打开安装包；3.启动安装向导，按照提示完成安装。

界面Autocad2008的界面主要由以下几部分组成：•菜单栏：包含各类绘图和修改工具；•工具栏：常用命令的快捷方式，可自定义；•绘图区：用于绘图和查看结果；•命令提示行：显示命令的提示信息和执行结果；•属性编辑器：编辑所选对象的属性；•图层管理器：管理图层和层属性；•浏览器：用于浏览和管理绘图文件。

基本绘图操作绘制线段Autocad2008提供了多种方式来绘制线段，以下是常用的方法：1.使用直线命令（LINE）：点击菜单栏上的“绘图”-“线”-“直线”，然后按照提示逐点绘制线段。

命令：LINE指定第一点：<点击鼠标左键，选择起点>指定下一点或 [放弃(U)]：<点击鼠标左键，选择终点>指定下一点或 [放弃(U)]：2.使用矩形命令（REC）：点击菜单栏上的“绘图”-“矩形”，然后按照提示指定矩形的对角线两个角点。

命令：REC指定第一个角点或 [放弃(U)]：<点击鼠标左键，选择第一个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]：<点击鼠标左键，选择第二个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]：添加文字Autocad2008可以在绘图中添加文字，以下是添加文字的方法：1.使用单行文字命令（TEXT）：点击菜单栏上的“绘图”-“文字”-“单行文字”，然后按照提示指定文字的位置、高度和内容。

命令：TEXT指定文字位置：<点击鼠标左键，指定位置>指定文字的高度：<输入文字高度，回车>输入文字：<输入文字内容，回车>2.使用多行文字命令（MTEXT）：点击菜单栏上的“绘图”-“文字”-“多行文字”，然后按照提示指定文字的位置、宽度和内容。

cad2008教程

cad2008教程

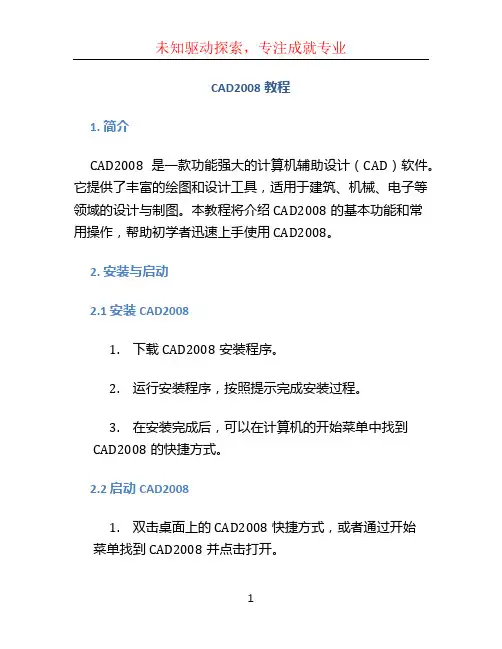

CAD2008教程1. 简介CAD2008是一款功能强大的计算机辅助设计（CAD）软件。

它提供了丰富的绘图和设计工具，适用于建筑、机械、电子等领域的设计与制图。

本教程将介绍CAD2008的基本功能和常用操作，帮助初学者迅速上手使用CAD2008。

2. 安装与启动2.1 安装CAD20081.下载CAD2008安装程序。

2.运行安装程序，按照提示完成安装过程。

3.在安装完成后，可以在计算机的开始菜单中找到CAD2008的快捷方式。

2.2 启动CAD20081.双击桌面上的CAD2008快捷方式，或者通过开始菜单找到CAD2008并点击打开。

2.等待CAD2008加载完成，进入软件的主界面。

3. 主界面介绍CAD2008的主界面由菜单栏、工具栏、绘图区和属性区组成。

3.1 菜单栏菜单栏位于CAD2008的顶部，包含了各种功能菜单，如“文件”、“编辑”、“绘图”、“修改”等。

通过点击菜单栏上的菜单，可以打开相应的功能选项。

3.2 工具栏工具栏位于菜单栏的下方，包含了一些常用的绘图和编辑工具，如画线工具、标注工具、修改工具等。

通过点击工具栏上的按钮，可以快速选择相应的工具。

3.3 绘图区绘图区是CAD2008的核心区域，用于绘制和编辑图形。

在绘图区可以选择绘图工具，在界面上进行绘图、修改和查看操作。

3.4 属性区属性区位于绘图区下方，用于设置绘图对象的各种属性，如颜色、线型、线宽等。

通过属性区可以对选中的对象进行属性的修改和设置。

4. 创建基本图形4.1 画线工具画线工具是CAD2008中最基本的绘图工具之一。

使用画线工具可以创建直线、折线、多段线等图形。

1.在工具栏上点击画线工具按钮。

2.在绘图区点击鼠标左键确定起始点。

3.移动鼠标，点击鼠标左键确定终点，即可创建一条直线。

4.2 画圆工具画圆工具用于创建圆形和弧形。

1.在工具栏上点击画圆工具按钮。

2.在绘图区点击鼠标左键确定圆心。

3.拖动鼠标，点击鼠标左键确定圆的半径，即可创建一个圆。

中文版autocad2008基础教程(6)

中文版autocad2008基础教程(6)
中文版AutoCAD 2008基础教程

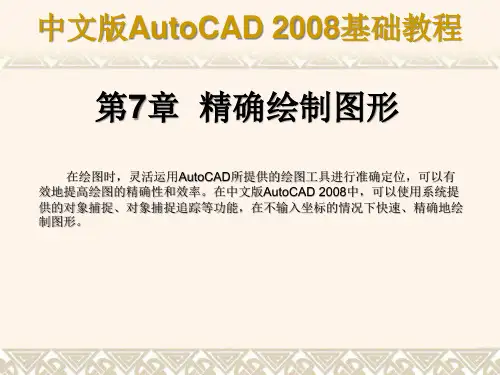

第7章 精确绘制图形
在绘图时，灵活运用AutoCAD所提供的绘图工具进行准确定位，可以有 效地提高绘图的精确性和效率。在中文版AutoCAD 2008中，可以使用系统提 供的对象捕捉、对象捕捉追踪等功能，在不输入坐标的情况下快速、精确地绘 制图形。
中文版AutoCAD 2008基础教程
切点
平行线 节点
无捕捉
中文版AutoCAD 2008基础教程
7.2.2 运行和覆盖捕捉模式
在AutoCAD中，对象捕捉模式又可以分为运行捕捉模式和覆盖捕捉模式。 在“草图设置”对话框的“对象捕捉”选项卡中，设置的对象捕捉模式始 终处于运行状态，直到关闭为止，称为运行捕捉模式。 如果在点的命令行提示下输入关键字(如MID、CEN、QUA等)、单击“对 象捕捉”工具栏中的工具或在对象捕捉快捷菜单中选择相应命令，只临时打开 捕捉模式，称为覆盖捕捉模式，仅对本次捕捉点有效，在命令行中显示一个 “于”标记。
中文版AutoCAD 2008基础教程
7.1.1 设置栅格和捕捉
“捕捉”用于设定鼠标光标移动的间距。“栅格”是一些标定位置的小点， 起坐标纸的作用，可以提供直观的距离和位置参照。在AutoCAD中，使用“捕 捉”和“栅格”功能，可以提高绘图效率。 打开或关闭捕捉和栅格功能 设置捕捉和栅格参数
中文版AutoCAD 2008基础教程
在“对象捕捉”工具栏中，还有两个非常有用的对象捕捉工具，即“临 时追踪点”和“捕捉自”工具。
中文版AutoCAD 2008基础教程
7.3.3 使用自动追踪功能绘图
使用自动追踪功能可以快速而精确地定位点，在很大程度上提高了绘图 效率。在AutoCAD 2008中，要设置自动追踪功能选项，可打开“选项”对话 框，在“草图”选项卡的“自动追8基础教程

CAD2008三维教程

CAD2008三维教程

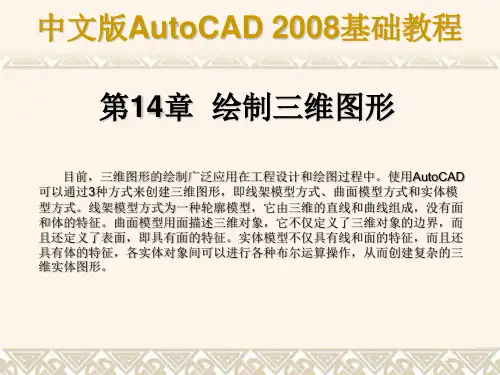

中文版AutoCAD 2008基础教程
14.1.2 建立用户坐标系
前面章节已经详细介绍了平面坐标系的使用方法，其所有变换和使用方 法同样适用于三维坐标系。例如，在三维坐标系下，同样可以使用直角坐标或 极坐标方法来定义点。此外，在绘制三维图形时，还可使用柱坐标和球坐标来 定义点。 柱坐标 球坐标
中文版AutoCAD 2008基础教程
14.3 绘制三维网格
在AutoCAD中，不仅可以绘制三维曲面，还可以绘制旋转网格、平移网格、 直纹网格和边界网格。使用“绘图”|“建模”|“网格”子菜单中的命令绘制 这些曲面。 绘制平面曲面 绘制三维面与多边三维面 绘制三维网格 绘制旋转网格 绘制平移网格 绘制直纹网格 绘制边界网格
中文版AutoCAD 2008基础教程
14.1.3 设立视图观测点
视点是指观察图形的方向。例如，绘制正方体时，如果使用平面坐标系即 Z轴垂直于屏幕，此时仅能看到物体在XY平面上的投影。如果调整视点至当前 坐标系的左上方，将看到一个三维物体。 使用“视点预置”对话框设置视点 使用罗盘确定视点 使用“三维视图”菜单设置视点
中文版AutoCAD 2008基础教程
14.5 通过二维图形创建实体
在AutoCAD中，通过拉伸二维轮廓曲线或者将二维曲线绕指定轴旋转，可 以创建出三维实体。 二维图形拉伸成实体 将二维图形旋转成实体 二维图形扫掠成实体 将二维图形放样成实体 根据标高和厚度绘制三维图形
中文版AutoCAD 2008基础教程
选择“绘图”|“建模”|“圆柱体”命令(CYLINDER)，或在“建模”工具 栏中单击“圆柱体”按钮 ，可以绘制圆柱体或椭圆柱体。
中文版AutoCAD 2008基础教程
14.4.4 绘制球体与圆环体

CAD2008建筑制图基础培训教程课件

CAD2008建筑制图基础培训教程课件
通过 按钮返回上一次的显示
单击 按钮，AutoCAD将显示上一次的视图。若用户连续单 击此按钮，则系统将恢复到前几次显示过的图形（最多10次） 。绘图时，常利用此项功能返回到原来的某个视图。
1.1.10 将图形全部显示在窗口中
绘图过程中，有时需将图形全部显示在程序窗口中。 要实现这个操作，可选取菜单命令【视图】/【缩放】/ 【范围】，或单击【标准】工具栏上 的按钮（该按 钮嵌套在 按钮中）。
1.1.6 撤销和重复命令
执行某个命令后，用户可随时按Esc键终止该命令。此 时，系统又返回到命令行。
用户经常遇到在图形区域内偶然选择了图形对象，该 对象上出现了一些高亮的小框，这些小框被称为关键 点，可用于编辑对象，要取消这些关键点的显示，按 Esc键即可。
在绘图过程中，用户会经常重复使用某个命令，重复 刚使用过的命令的方法是直接按Enter键。
5．面板
【面板】是一种特殊形式的选项板，它由工具按钮及 一些功能控件组成，单击【工具】/【选项板】/【面板 】即可打开或关闭它。面板的内容与当前的绘图任务 相关，在“二维草图与注释”及“三维建模”空间中 时，面板包含的内容是不一样的。
6．命令提示窗口
命令提示窗口位于AutoCAD程序窗口的底部。用户从键盘上输 入的命令、AutoCAD的提示及相关信息都反映在此窗口中，该 窗口是用户与AutoCAD进行命令交互的窗口。默认情况下，命 令提示窗口仅显示两行，用户也可根据需要改变它的大小。将 光标放在命令提示窗口的上边缘使其变成双面箭头，按住鼠标 左键向上拖动光标就可以增加命令窗口显示的行数。
标题栏
菜单栏
工具栏
面板
绘图窗口 状态栏
命令提示窗口
1．标题栏 标题栏在程序窗口的最上方，它上面显示了AutoCAD

第一章AutoCAD2008的入门

第一章AutoCAD2008的入门

模块一 AutoCAD2008入门项目1安装AutoCAD20081.1步骤1.1.1打开AutoCAD2008软件包，执行Setup.exe文件，弹出安装向导界面如图1—1所示。

1.1.2从中单击【安装产品】选项，AutoCAD进入安装向导界面。

1.1.3通过安装向导完成各安装设置后，开始安装软件，直至软件安装完成如图1—2所示。

1.1.4点击图1—2中右下角【完成】按钮，完成AutoCAD2008的安装。

图1—1 AutoCAD2008安装向导界面图1—2提示：成功安装AutoCAD2008后，还应进行产品注册。

如果是第一次启动AutoCAD 2008中文版，首先弹出【新功能专题研习】窗口。

若选中【是】单选按钮，单击【确认】按钮，用户则可以查看AutoCAD 2008的新功能介绍；若选中【以后再说】单选按钮，则直接进人AutoCAD2008绘图工作界面，下次启动时，还将打开该窗口；若选中【不，不再显示此消息】单选按钮，则直接进入AutoCAD 2008绘图工作界面；且以后再启动时，将不再打开该窗口。

项目2启动和退出AutoCAD20081.2启动与退出1.2.1启动AutoCAD2008AutoCAD的启动有如下几种方式。

（1）双击桌面快捷图标。

AutoCAD 2008安装完成以后，系统自动在Windows桌面上产生AutoCAD2008的快捷图标。

双击桌面上的快捷图标，即可启动AutoCAD2008。

（2）【开始】菜单选择。

将AutoCAD2008安装完成后，执行【开始】|【程序】|【Autodesk】|【AutoCAD 2008-Simplifide Chinese】 |【AutoCAD 2008】命令即可启动AutoCAD2008。

（3）通过快速启动区。

在安装软件过程中，软件会提示用户是否需要创建快速启动方式，任务栏中的快速启动区就会有AutoCAD2008的图标，单击该图标即可启动AutoCAD 2008。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设置光源强度单位的类型，如 “国际”、“美国”和“常规”。
设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角 度值。默认的正角度方向 是逆时针方向
单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
中文版AutoCAD 2008基础教程
2.1.3 设置图形界限
图形界限就是绘图区域，也称为图限。在中文版ZWCAD 2008中，可以 选择“格式”|“图形界限”命令(LIMITS)来设置图形界限。
中文版AutoCAD 2008基础教程
1.1.2 计算机绘图系统的硬件组成
计算机绘图的硬件系统通常是指可以进行计算机绘图作业的独立硬件环境，
主要由主机、输入设备(键盘、鼠标、扫描仪等)、输出设备(显示器、绘图仪、 打印机等)、信息存储设备(主要指外存，如硬盘、软盘、光盘等)以及网络设备、 多媒体设备等组成。
主机
图形显示器
外存储器
硬盘 图形输入设备源自扫描仪 图形输出设备
计算机主机
软盘
鼠标、键盘
光盘 绘图仪、打印机
器
中文版AutoCAD 2008基础教程
1.1.3 计算机绘图系统的软件组成
在计算机绘图系统中，软件配置的高低决定着整个计算机绘图系统的性能 优劣，是计算机绘图系统的核心。计算机绘图系统的软件可分为3个层次，即 系统软件、支撑软件和应用软件。 系统软件 支撑软件 应用软件
1.3.1 创建新图形文件
选择“文件”|“新建”命令(NEW)，或在“标准注释”工具栏中单击 “新建”按钮 ，可以创建新图形文件，此时将打开“选择样板”对话框。
中文版AutoCAD 2008基础教程
1.3.2 打开图形文件
选择“文件”|“打开”命令(OPEN)，或在“标准注释”工具栏中单击 “打开”按钮 ，此时将打开“选择文件”对话框。
中文版AutoCAD 2008基础教程
2.2.1 使用鼠标操作执行命令
在绘图窗口，光标通常显示为“十”字线形式。当光标移至菜单选项、 工具或对话框内时，它会变成一个箭头。无论光标是“十”字线形式还是箭头 形式，当单击或者按动鼠标键时，都会执行相应的命令或动作。
中文版AutoCAD 2008基础教程
中文版AutoCAD 2008基础教程
1.3.4 加密保护绘图数据
编辑超级链接选择“文件”|“保存”或“文件”|“另存为”命令时，将 打开“图形另存为”对话框。在该对话框中选择“工具”|“安全选项”命令， 此时将打开“安全选项”对话框。
中文版AutoCAD 2008基础教程
1.3.5 关闭图形文件
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文 件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是 数字)。单击标题栏右端的 按钮，可以最小化、最大化或关闭应用程序窗口。 标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下 拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
自动缩放 锁定 清除屏幕
栅格模式 极轴模式 对象追踪 动态输入 模型或图纸空间
注释比例 注释可见性 状态行菜单
中文版AutoCAD 2008基础教程
1.2.8 AutoCAD 2008的三维 建模界面组成
在AutoCAD 2008中，选择“工具”|“工作空间”|“三维建模”命令， 或在“工作空间”工具栏的下拉列表框中选择“三维建模”选项，都可以快速 切换到“三维建模”工作界面。
中文版AutoCAD 2008基础教程
1.2.2 菜单栏
AutoCAD 2008的菜单栏主要由“文件”、“编辑”、“视图”等菜单组 成，它们几乎包括了AutoCAD中全部的功能和命令。
命令后跟有组合键，表示直接 按组合键即可执行相应命令
命令后跟有快捷键，表示打开 该菜单时，按下快捷键即可执 行相应命令
中文版AutoCAD 2008基础教程
第01章 AutoCAD 2008 入门基础
图形是表达和交流技术思想的工具。随着CAD(计算机辅助设计)技术的飞 速发展和普及，越来越多的工程设计人员开始使用计算机绘制各种图形，从而 解决了传统手工绘图中存在的效率低、绘图准确度差及劳动强度大等缺点。在 目前的计算机绘图领域，AutoCAD是使用最为广泛的计算机绘图软件。
2.2.2 使用键盘输入命令
在ZWCAD 2008中，大部分的绘图、编辑功能都需要通过键盘输入来完 成。通过键盘可以输入命令、系统变量。此外，键盘还是输入文本对象、数值 参数、点的坐标或进行参数选择的唯一方法。
中文版AutoCAD 2008基础教程
1.2 AutoCAD 2008的界面组成
AutoCAD 2008为提供了“二维草图与注释”、“三维建模”和
“AutoCAD经典”三种工作空间模式。默认状态下，打开“二维草图与注释”
工作空间，其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口
与命令行、状态栏等元素组成。
中文版AutoCAD 2008基础教程
2.1 设置绘图环境
在使用ZWCAD绘图前，经常需要对绘图环境的某些参数进行设置，以方 便使用和查，例如绘图单位、绘图界限和工具栏等进行必要的设置。 设置参数选项 设置图形单位 设置图形界限 自定义工具栏
中文版AutoCAD 2008基础教程
中文版AutoCAD 2008基础教程
1.1 计算机绘图相关知识
计算机绘图作为设计工作的一个重要手段已经被广泛应用于科学研究、 电子、机械、建筑、航天、造船、石油化工、土木工程、冶金、农业气象、纺 织、轻工等领域，并发挥了愈来愈大的作用。 计算机绘图的概念 计算机绘图系统的硬件组成 计算机绘图系统的软件组成 AutoCAD的基本功能
在AutoCAD中，绘图窗口是绘图工作区域，所有的绘图结果都反映在这 个窗口中。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。 如果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上 的箭头，或拖动滚动条上的滑块来移动图纸。
中文版AutoCAD 2008基础教程
1.2.6 命令行与文本窗口
中文版AutoCAD 2008基础教程
1.3 图形文件管理
在AutoCAD中，图形文件管理一般包括创建新文件，打开已有的图形文 件，保存文件，加密文件及关闭图形文件等。 创建新图形文件 打开图形文件 保存图形文件 加密保护绘图数据 关闭图形文件
中文版AutoCAD 2008基础教程
中文版AutoCAD 2008基础教程
2.2 使用命令与系统变量
在ZWCAD中，菜单命令、工具按钮、命令和系统变量大都是相互对应的。 可以选择某一菜单命令，或单击某个工具按钮，或在命令行中输入命令和系统 变量来执行相应命令。可以说，命令是ZWCAD绘制与编辑图形的核心。 使用鼠标操作执行命令 使用键盘输入命令 使用“命令行” 使用“ZWCAD文本窗口” 使用透明命令 使用系统变量 命令的重复、撤消与重做
在世界坐标系下，图形界限由一对二维点确定，即左下角点和右上角点。 在发出LIMITS命令时，命令提示行将显示如下提示信息：
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:
中文版AutoCAD 2008基础教程
2.1.4 自定义工具栏
ZWCAD是一个比较复杂的应用程序，它的工具栏设计的内容很多，通常 每个工具栏都由多个图标按钮组成。为了能够最大限度地使用户在短时间内熟 练使用，ZWCAD提供了一套自定义工具栏命令，从而加快工作流程，还能使 屏幕变得更加整洁，消除了不必要的干扰。 定位工具栏 自定义工具栏
中文版AutoCAD 2008基础教程
1.3.3 保存图形文件
在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， 可以选择“文件”|“保存”命令(QSAVE)，或在“标准注释”工具栏中单击 “保存”按钮 ，以当前使用的文件名保存图形；也可以选择“文件”|“另存 为”命令(SAVEAS)，将当前图形以新的名称保存。
中文版AutoCAD 2008基础教程
1.1.4 AutoCAD的基本功能
AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件 包，具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平 面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工 程技术人员的欢迎。AutoCAD自1982年问世以来，已经进行了10余次升级， 功能日趋完善，已成为工程设计领域应用最为广泛的计算机辅助绘图与设计软 件之一。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2008基础教程
1.1.1 计算机绘图的概念
计算机绘图系统由软件系统和硬件系统组成。其中，软件是计算机绘图系 统的核心，而相应的系统硬件设备则为软件的正常运行提供了基础保障和运行 环境。另外，任何功能强大的计算机绘图系统都只是一个辅助工具，系统的运 行离不开系统使用人员的创造性思维活动。因此，使用计算机绘图系统的技术 人员也属于系统组成的一部分，将软件、硬件及人这三者有效地融合在一起， 是发挥计算机绘图系统强大功能的前提。
“命令行”窗口位于绘图窗口的底部，用于接收输入的命令，并显示 AutoCAD提示信息。在AutoCAD 2008中，“命令行”窗口可以拖放为浮动窗 口。
中文版AutoCAD 2008基础教程
1.2.7 状态栏
状态栏用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮 的说明等。
坐标
捕捉模式 正交模式 对象捕捉模式 允许/禁止动态 UCS 线宽控制
中文版AutoCAD 2008基础教程
1.2.4 工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命 令按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “工作空间”和“标准注释”工具栏处于打开状态。
